Đồng hồ đo lưu lượng điện tử

Đồng hồ đo lưu lượng điện tử thuộc dòng thiết bị đo lưu lượng kế áp, được sản xuất theo công nghệ hiện đại, giúp các bước đo lường có độ chính xác cao. Dòng đồng hồ này sử dụng cơ chế cảm biến điện và màn hình hiển thị dạng điện tử LCD. Vậy dòng đồ hồ lưu lượng này có đặc điểm như thế nào? Cấu tạo ra sao? Chúng ta cùng nhau đi tìm hiểu dòng đồng hồ trong bài viết dưới đây.

Khái niệm đồng hồ đo lưu lượng điện tử

Đồng hồ đo lưu lượng điện tử hay còn được gọi là đồng hồ đo lưu lượng nước điện tử. Là thiết bị sử dụng bộ phận cảm biến điện từ để đo được các thông số. Sau đó, các thông số sẽ được hiển thị lên màn hình LED LCD. Với dòng đồng hồ điện từ sẽ có chức năng kết nối tín hiệu với phòng điều khiển từ xa. Có chức năng chính là kiểm soát được lưu lượng thông qua máy tính, các thiết bị di động thông minh.

Đồng hồ có chất lượng  tốt, đa dạng về kích thước mang đến tính tự động cho hệ thống nên được sử dụng phổ biến ở nhiều lĩnh vực khác nhau. Các hệ thống có thể kể đến là: những nhà máy xử lý nước thải ở khu công nghiệp, hệ thống nước ở tòa nhà, chung cư, đô thị… Các dây chuyền sản xuất giấy, dây chuyền chế biến thực phẩm, đồ uống, đường ống có hóa chất ăn mòn…

Hiện nay, dòng sản phẩm này đang được Tuấn Hưng Phát nhập khẩu trực tiếp và phân phối độc quyền trên thị trường Việt Nam từ các thương hiệu Woteck, Hansung… Cung cấp các kích thước khác nhau, cung cấp hàng chuẩn chính hãng, cam kết chất lượng, chính sách bảo hành…

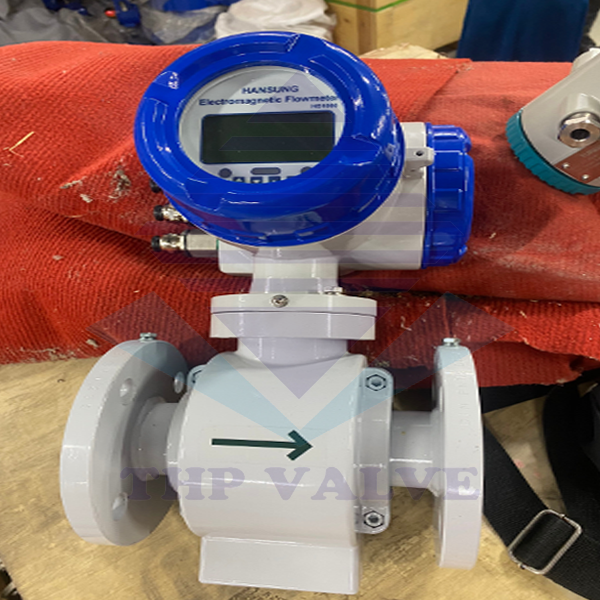

Hình ảnh thực tế của đồng hồ đo lưu lượng điện tử

Thông số kỹ thuật của đồng hồ đo lưu lượng điện tử

• Dạng đồng hồ: dạng màn hình rời – Compact và dạng màn hình liền – Remote
• Dạng đo: Lưu lượng tức thời; lưu lượng tổng; tốc độ dòng chảy
• Kích thước lắp đặt: DN15 cho đến DN1000
• Độ sai số:  ± 0,3%
• Chất liệu làm thân đồng hồ: thân gang đúc, inox 304 hoặc inox 316
• Lớp gioăng bảo vệ: được làm từ teflon PTFE.
• Tiêu chuẩn sản xuất: IP65, IP67, Ip68
• Dải điện áp sử dụng: 220v, 24v
• Dạng tín hiệu: Analog 4-20mA, tín hiệu xung
• Tín hiệu Modbus: RS-485
• Đơn vị đo: m3/h hoặc lít/h
• Loại màn hình hiển thị : LDC
• Hoạt động trong mức nhiệt độ: -5 đến 180 độ C
• Hoạt động trong mức áp lực: 16 bar
• Sử dụng trong môi trường: hóa chất, khí nén, hơi nóng…
• Dạng kết nối với hệ thống: Mặt bích
• Xuất xứ: Hàn Quốc, Đài Loan…

Đặc điểm lắp ráp của đồng hồ đo lưu lượng điện tử

Các chi tiết của đồng hồ đo lưu lượng nước điện tử được lắp ráp từ 2 bộ phận chính. Cụ thể hai bộ phận đó như sau:

Phần thân đồng hồ đo lưu lượng điện tử

So với dòng đồng hồ nước dạng cơ thì dòng đồng hồ nước điện tử có cấu tạo khá đặc biệt. Phần thân của đồng hồ được chế tạo hoàn toàn rỗng, cho phép dòng lưu chất đi qua mà không bị cản trở.

Phần thân của đồng hồ thường được làm từ chất liệu nhựa, inox, gang đúc nguyên khối và kết hợp với lớp sơn epoxy tăng tuổi thọ của thiết đồng.

Trong phần thân sẽ được lắp đặt các cảm biến ( serson đặt nằm bên trong lớp đệm PTFE). Có chức năng cảm nhận dòng lưu lượng và đưa ra kết quả lưu lượng đi qua đồng hồ là bao nhiêu.

Thân đồng hồ đo lưu lượng nước điện tử có kiểu kết nối mặt bích hoặc dạng rắc co. Thuận tiện cho việc lắp đặt với hệ thống đường ống.

Phần mặt hiển thị của đồng hồ đo lưu lượng điện từ

Trong mặt hiển thị của đồng hồ được lắp ráp từ các chi tiết khác như: bảng mạch, màn hình LED hiển thị, bộ đếm cảm biến, vị trí cung cấp nguồn điện, bộ chuyển đổi tín hiệu,

Bộ phận phát và nhận: Đây là bộ phận tạo ra bước sóng, các bước sóng sẽ được phát đi và nhận phản hồi. Khi tiếp nhận nó sẽ phân tích theo cơ chế tính toán chính xác để có được các dữ liệu đo lưu lượng đi qua đường ống. Sau khi tính toán xong, nó sẽ xuất dữ liệu và hiển thị lên màn hình hiển thị.

Với màn hình hiển thị điện tử giúp người vận hành có thể biết được các thông số: Tổng lưu lượng nước, lưu lượng nước chảy tức thời, tốc độ của dòng chảy.

Bên cạnh đó thì màn hình hiển thị là dòng màn hình LED LCD có thể hiển thị được 2 dòng với 16 ký tự. Ngoài ra, màn hình hiển thị được chia ra làm 2 dạng: dạng màn hình liền thân (compact) và màn hình rời (remote).

Đồng hồ đo lưu lượng điện tử hoạt động theo nguyên lý nào?

Sau khi tìm hiểu về đặc điểm lắp ráp của đồng hồ thì ta sẽ đi tìm hiểu về nguyên lý hoạt động của thiết bị.

Bên trong thân của đồng hồ có những mắt cảm biến hay có tên tiếng Anh là sensor cảm biến điện từ. Thiết bị này có thể tạo ra được một vùng từ trường, mục đích là cảm biến tốc độ của dòng chảy đi qua đồng hồ. Tuy nhiên, để có thể cảm nhận được thì dòng lưu chất cần phải có độ dẫn điện.

Từ đó được chuyển đổi, tính toán ra lưu lượng đi qua và chuyển động nó thành các thông số. Các thông số được hiển thị liên màn hình LED có độ rõ nét, giúp người dùng quan sát được rõ ràng.

Tuy nhiên, có một lưu ý khi sử dụng dòng đồng hồ này là thiết bị sử dụng cảm biến điện từ, lưu lượng đi qua vùng từ trường sẽ cảm biến, được tính toán và ghi nhận. Nên thiết bị có thể đo lưu lượng theo hai chiều: lưu lượng dương ( nghĩa là dòng lưu chất đi theo chiều mũi tên ở trên thân đồng hồ ) và  lưu lượng âm ( ngược với chiều mũi tên).

Tính ứng dụng của đồng hồ đo lưu lượng điện từ

Với chức năng đo đạc, thống kê lưu lượng nước đi qua một cách chính xác, xác định được lưu lượng đi qua thiết bị nên dòng đồng hồ được sử dụng phổ biến trong hệ thống máy bơm, hệ thống phòng cháy chữa cháy, nhà máy dầu, dây chuyền sản xuất giấy, nhà máy xử lý nước,… Và các hệ thống điển hình sau:

• Nhà máy xử lý nước thải, nước sạch, nước ngọt…
• Dây chuyền sản xuất giấy, bột, xi măng, thức ăn..
• Đường ống dẫn hóa chất, sản xuất linh kiện, xăng dầu…

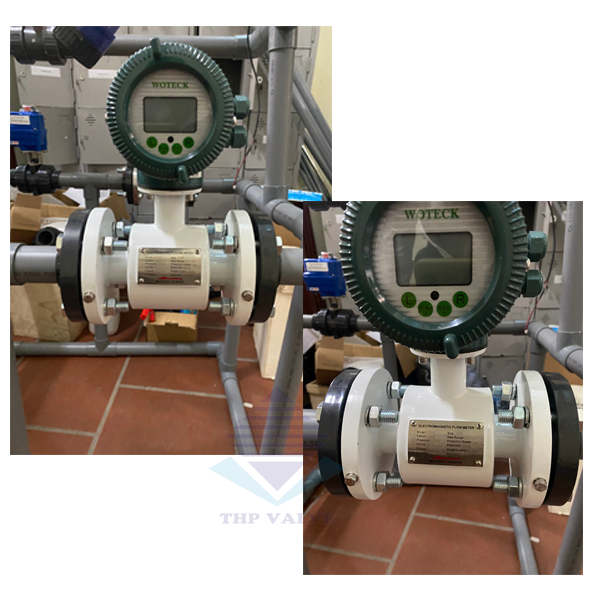

Cách lắp đặt đồng hồ đo lưu lượng điện từ chính xác

Để đồng hồ đo lưu lượng điện tử hoạt động hết công suất của mình, đưa ra những số liệu đo chính xác thì người dùng cần phải lắp đặt chính xác. Và một số lưu ý khi sử dụng đồng hồ đo lưu nước điện tử:

• Xác định vị trí: Với vị trí lắp đặt của đồng hồ thường được lắp trước các đầu bơm, nguồn nước hoặc là sau những van xả khóa. Khoảng cách tốt nhất chính là 1-2m tùy vào áp lực nước. Không nên lắp đồng hồ ở những vị trí trên cao nhất nên lắp đồng hồ theo chiều nằm ngang hoặc chiều dọc. Vì lắp không theo chiều dễ tạo ra hiện tượng rung lắc, lưu lượng đi qua không đều, không làm đầy nước trong đường ống. Dần dần dẫn đến tình trạng đo và không đưa ra kết quả chính xác.
• Lưu chất có độ dẫn điện: Sử dụng đồng hồ đo điện tử có những cảm biến nên khi người dùng cung cấp dòng lưu lượng vào cần có độ dẫn điện dưới 5μs/cm. Để đồng hồ có thể cảm nhận và đo lưu lượng một cách chính xác. Không sử dụng đồng hồ trong những môi trường có sắt từ. Vì từ tính sẽ ảnh hưởng lớn đến kết quả đo chính xác của thiết bị.
• Lưu ý chọn lớp lót: Đối với dòng đồng hồ đo lưu lượng điện tử cho hệ thống nước thải cần phải lựa chọn lớp lót phù hợp với môi trường, chất liệu điện cực và môi trường hoạt động phù hợp nhất.
• Tốc độ của dòng chảy: Tốc độ của lưu chất từ 1-3m/s phù hợp với lưu chất dạng hạt rắn, chất rắn. Và tùy vào tốc độ của dòng chảy lớn hay nhỏ mà lựa chọn kích thước van phù hợp với kích thước đường ống để có thể điều chỉnh được tốc độ dòng chảy phù hợp. Đối với tốc độ dưới 1m/s thì đường ống sẽ được thu hẹp lại và cho phép đồng hồ đo lưu lượng nước thải một cách chính xác nhất.

Liên hệ mua đồng hồ đo lưu lượng điện tử giá rẻ

Để có thể đáp ứng nhu cầu mua và tính ứng dụng của đồng hồ đo lưu lượng điện tử trong nước, Tuấn Hưng Phát hiện được đánh giá cao trong lĩnh vực cung cấp thiết bị đo lưu lượng, van công nghiệp. Là đại diện phân phối độc quyền hai thương hiệu lớn và nổi tiếng Woteck – Đài Loan và Hansung – Hàn Quốc.  Các sản phẩm đều được chúng tôi nhập khẩu trực tiếp và lưu trữ số lượng lớn tại kho. Vì vậy, Tuấn Hưng Phát có thể đáp ứng mọi nhu cầu khác nhau về màn hình điện tử dạng Compact hoặc dạng màn hình remote. Cung cấp đầy đủ kích thước, chất liệu chế tạo.

Khi đến với Tuấn Hưng Phát quý khách được cam kết về chất lượng đồng hồ đo lưu nước điện tử, chính sách bảo hành từ 12 đến 24 tháng, chế độ 1 đổi 1 nếu gặp vấn đề từ nhà sản xuất. Hỗ trợ vận chuyển, lắp đặt và hình thức thanh toán linh động. Cung cấp đầy đủ giấy tờ chứng nhận của cơ quan có thẩm quyền CO, CQ…

Quý khách có thắc mắc hay cần tư vấn chi tiết sản phẩm, giá thành chính xác, hãy liên hệ đến hotline để được nhân viên hỗ trợ.
