Van bi inox tay gạt là gì?
Van bi inox tay gạt là dòng van được làm từ chất liệu inox, sử dụng nhiều nhất trong các hệ gia đình, đĩa van của nó là 1 viên bi có đục lỗ và được kết nối với trục rồi tay gạt. Tay gạt ở trên cùng có thể gạt về một góc 90 độ để tạo đóng/mở đĩa van ( bi). Van bi được làm từ các inox có độ bền cao và chịu được các áp lực và nhiệt độ tốt. Van bi inox tay gạt lắp ren và van bi inox tay gạt nắp bích hiện đang được thông dụng nhất trên thị trường
Van bi inox tay gạt
Thông số kỹ thuật:
- Chất liệu: inox 304, inox 306,
- Kiểu lắp: Mặt bích và mặt ren
- Áp suất: Tối đa 16, 25kg/cm²
- Kích cỡ: DN10 – DN 50
- Nhiệt độ làm việc: Từ 0 100 độ C
- Môi trường làm việc: Nước, dầu, khí gas
- Giầy tờ: COCQ kèm theo sản phẩm
>>>>Xem thêm: Van bi tay gạt
Cấu tạo chung của van bi tay gạt inox
- Về cơ bản thì van bi sẽ có các bộ phận chính sau:
- Thân van: Thân van là bộ phận chính để các bộ phận khác liên kết với nhau thành 1 khối hoàn chỉnh hơn, thân van bi thường được làm từ iox 304. 316 chống ô xi hóa và độ bền cao
- Đĩa van: Là 1 viên bi được đục 1 lỗ tròn ở xuyên tâm, có chức năng để cho dòng chảy đi qua, thường được làm từ inox, thép
- Gioăng làm kín: Thường được làm bằng cao su và được bọc vào thân và bi để tránh bị rò rỉ khi đóng
- Ty van: Bộ phận ở giữa lấy tín hiệu từ tay gạt xuống đĩa van ( bi ) để đóng/mở
- Tay gat: Gạt tối đa được 90 độ từ đó van sẽ được mở và dòng chảy lưu thông hoàn toàn

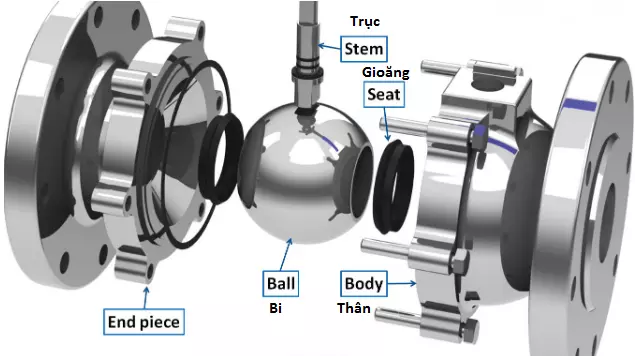

Cấu tạo van bi inox
Ứng dụng và cách thức hoạt động của van bi tay gạt inox
Van bi khá là dễ sử dụng vì có cấu tạo đơn giản, ta chỉ cần xoay tay gạt 90 độ nghĩa là lúc đó van bi đang song song với thân van, lúc đó bộ phận đĩa van có lỗ ở trong sẽ mở ra cũng song song với thân van từ đó van sẽ mở hoàn toàn , đóng thì ta làm ngược lại, Van bi tay gạt cũng có thể điều chỉnh được nước với áp suất nhỏ
Van bi được ứng dụng khá rộng rãi trong cuộc sống hàng ngày cả chúng ta, từ vòi sen, vòi rửa…Trong công nghiệp van bi cũng được ứng dụng ở các nơi có nhiệt độ và áp suất cao. Các hệ thống ống nước thải, nước máy, nước sạch
Nguyên tắc hoạt động van bi inox tay gạt
Đánh giá chung về van bi tay gạt
Ưu điểm:
Van có khả năng đóng/mở nhanh, dòng chảy khi van được mở hoàn toàn gần
Van cũng có chi phí khá rẻ so với các dòng van công nghiệp khác, tùy vào môi trường thì ta nên chọn các chất liệu khác nhau để tối ưu nhất có thể
Nhược điểm:
Van khá dễ bị kẹt nếu như có chất rắn dính vào phần đĩa (bi), nên sử dụng van bướm hoặc van cổng để có hiệu quả cao hơn. Sau thời gian dài sử dụng gioăng làm kín ma sát với bi van nhiều nên có khả năng trầy xước và dễ bị rò rỉ lưu dòng
Một số hình ảnh về van bi tay gạt inox

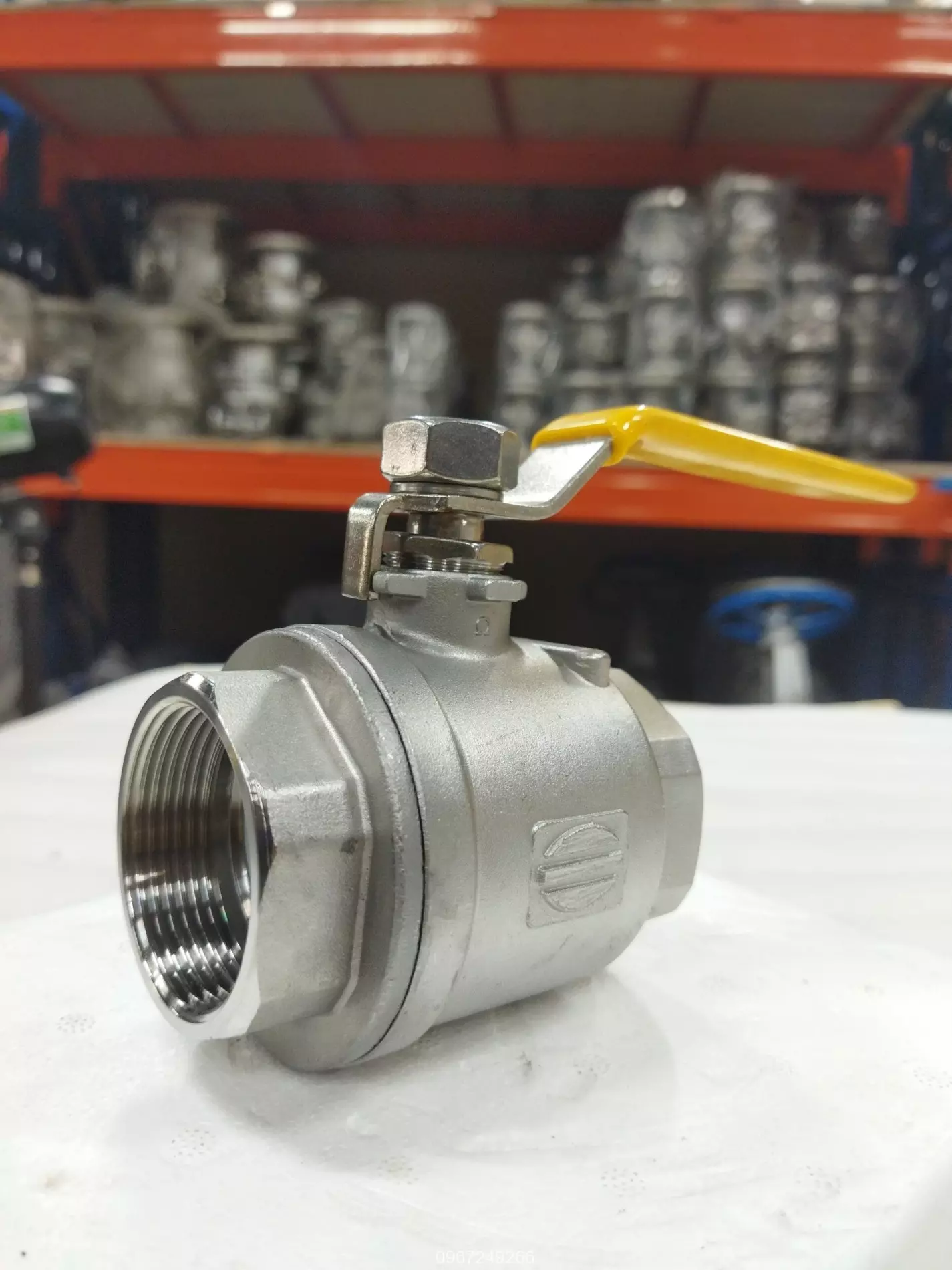

Van bi tay gạt lắp ren

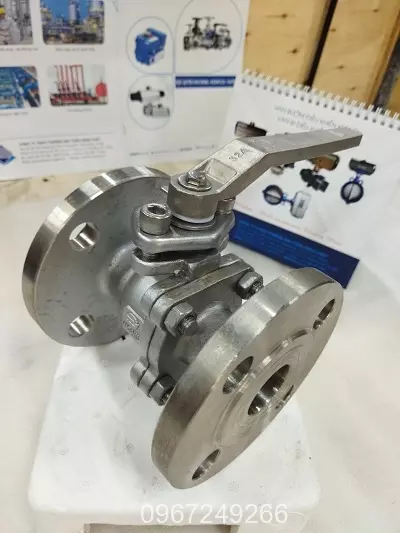

Van bi tay gạt lắp bích
