Cấu tạo của van bi điện

Tổng quan về van bi điện

Đầu tiên ta tìm hiểu van bi là gì? Van bi là 1 dạng van mà đĩa van là một dạng hình tròn có đục một lỗ xuyên tâm liên kết với bộ phận điều khiển để từ đó đóng/mở cho dòng chảy lưu thông

Khác với van bi tay gạt , van bi điện được gắn thêm mô tơ có điện áp từ 24V, 220V, 380V, van dựa trên quy tắc đóng/mở của bộ điện => làm quay trục van rồi tới van bi để đóng/mở van.

Thông số kỹ thuật chung:

  • Chất liệu: Gang, Inox, thép
  • Nhiệt độ làm việc : -5 – 220 độ C
  • Điện áp: 24V – 220V – 380V
  • Điều khiển: On/ Off, tuyến tính
  • Môi trường làm việc: Nước, dầu, khí
  • Áp lực: PN10, Pn20, PN25
  • Xuất xứ: Hàn Quốc, Đài Loan

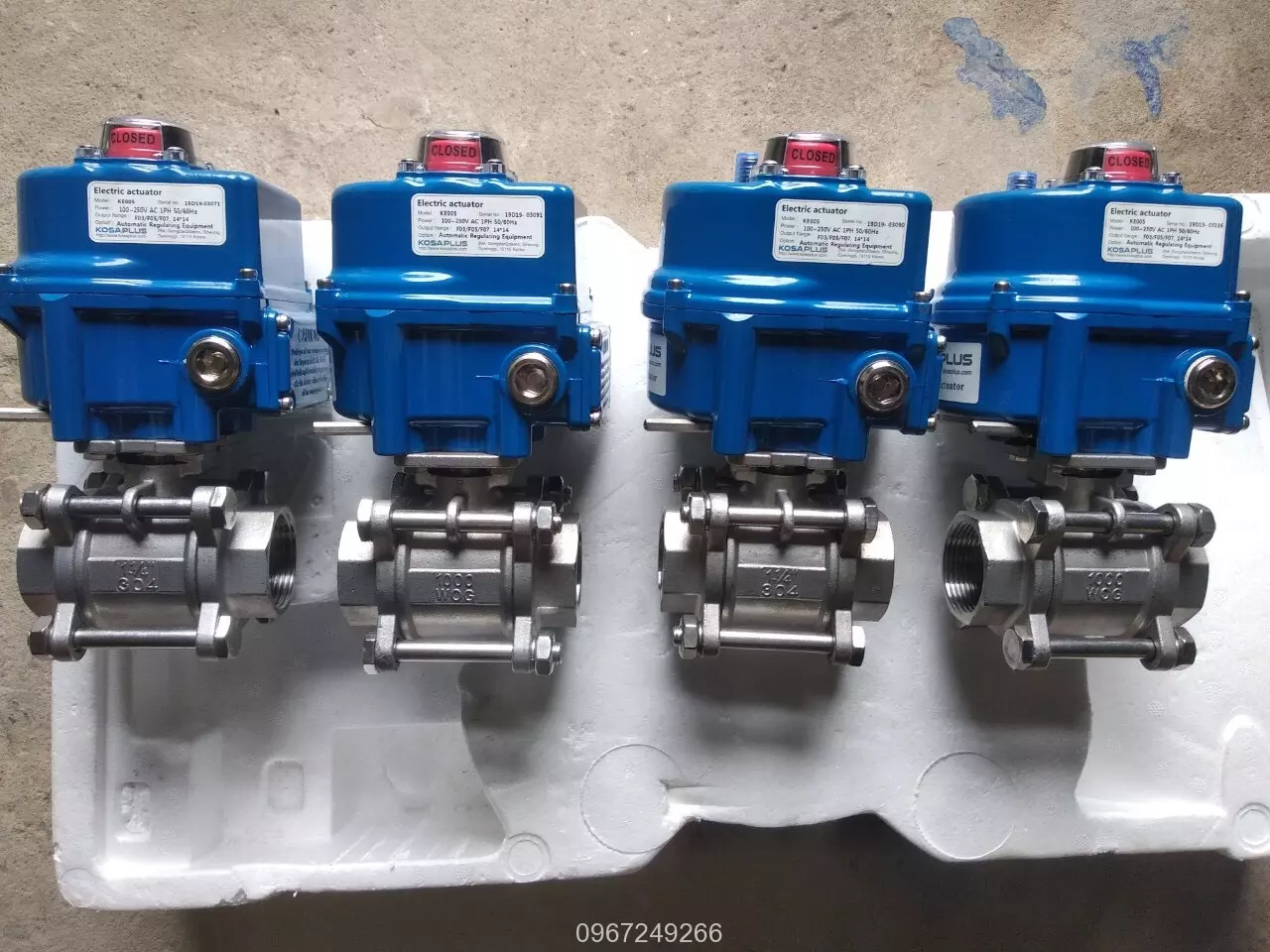

Van bi điều khiển điện

Van bi điều khiển điện

Cấu tạo của van bi điều khiển bằng điện

Thân van: Là bộ phận chính để liên kết các phần còn lại, thường được làm bằng đồng, inox, gang, thép

Bi van: Là dạng viên hình tròn được đục 1 lỗ xuyên tâm để điều tiết dòng chảy

Trục van: Dùng để truyền tải lệnh từ bộ điều khiển xuống bi van để đóng/mở

Gioăng làm kín:: Giúp làm kín thân và bi van tránh bị rò rỉ nước khi đóng

Bộ phận điều khiển điện: Chức năng cũng tương tự tay, là bộ phận điều khiển đóng/mở van được làm từ vỏ kim loại có 2 dạng là dạng tuyến tính và on/off

Xem thêm:   Van bướm DN125

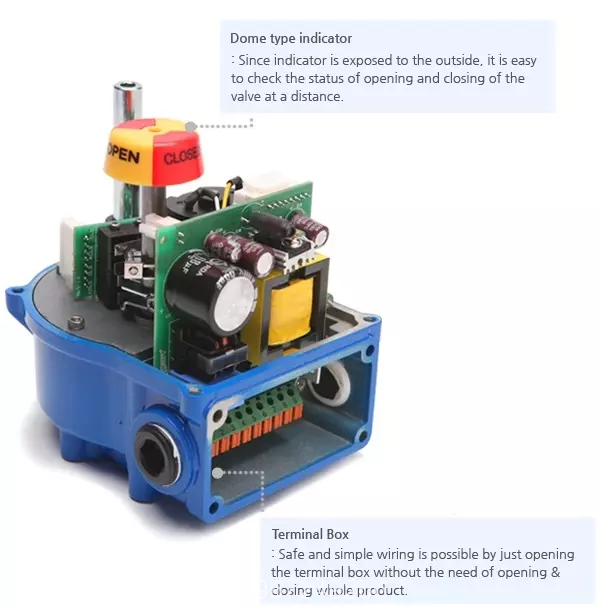

Cấu tạo bộ điều khiển điện

Cấu tạo bộ điều khiển điện

Vận hành và nguyến lý hoạt động

Hiện nay Tuấn Hưng Phát đang cung cấp độc quyền 2 van bi điều khiển điện đến từ Korea và Đài Loan là:  điều dạng ON/OFF và dạng  theo tuyến tính

Vận hành theo dạng on/off:

Đầu tiên ta cài đặt van ở trạng thái bình thường đóng/mở, ta có thể quan sát được trạng thái của van qua cửa sổ của van nằm ở phía trên cùng

Bước tiếp theo cấp điện cho van, sau khi nhận được điện mô tơ sẽ bắt đầu hoạt động và tạo ra các trục bánh răng quay tác động xuống bi van hoạt động

Trong bộ điều khiển được tích hợp một công tắc hành trình để giúp cho trục của bi van chỉ quay theo 1 góc nhất định, khi đó van sẽ chuyển trạng thái ngược lại so với trạng thái ban đầu

Vận hành theo dạng tuyến tính:

Dòng này được hiểu nôm na là có thể đóng/mở theo nhiều góc nhất định từ đó thích hợp trong việc điều tiết lưu dòng.

Nguyên lí hoạt động của van bi điều khiển bằng điện

>>>Sản phẩm liên quan: Van bi điều khiển điện

Ứng dụng van bi điều khiển điện

Van bi điều khiển bằng điện thường được lắp đặt trong các hệ thống ống các khu công nghiệp, xí nghiệp, các nhà máy

Ứng dụng trong các lĩnh vưc hơi, lò hơi, máy làm đá

Nhà máy nước sinh hoạt đài phun nước, tưới cây

Nhà máy sản xuất bia rượu, xi măng , gạch…

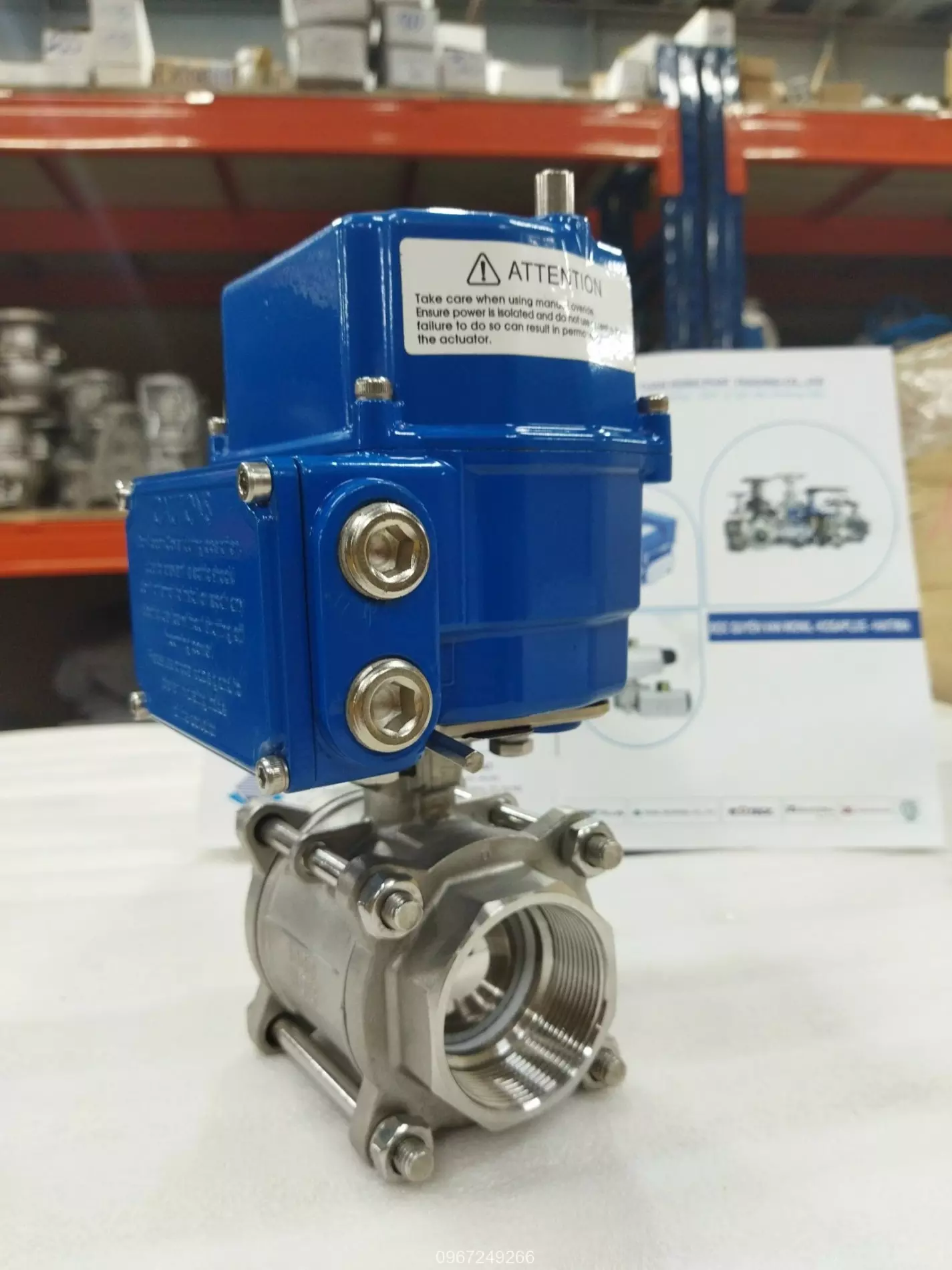

Van bi ren điều khiển bằng điện Hàn Quốc

Van bi ren điều khiển bằng điện Hàn Quốc

Đánh giá chung về van bi điều khiển điện

Ưu điểm:

  • Lưu dòng đi qua không bị ảnh hưởng như van bướm
  • Có độ bền tốt tuổi thọ cao
  • Đa dạng về kiểu kết nối như: ren, bích, rắc co..
  • Điện áp tiêu chuẩn 24V 220V, 380V
  • Chịu được nhiệt độ cao có thể lên đến 220 độ C
  • Thay thế hoàn toàn sức tay bằng
Xem thêm:   Control Valve là gì? Tìm hiểu các loại van điều khiển

Nhược điểm

  • Kích thước bị giới hạn DN 200
  • Trọng lượng năng hơn các loại van khác

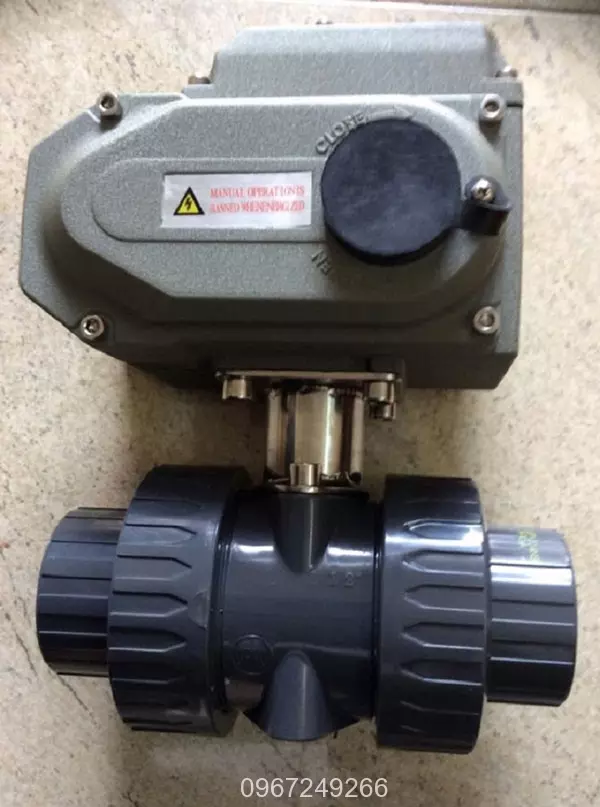

Van bi điều khiển điện Haitima Đài Loan

Van bi điều khiển điện Haitima Đài Loan

Địa chỉ mua van bi điều khiển điện

Thị trường hiện nay đa dạng mẫu mã, chủng loại van điều khiển điện từ nhiều thương hiệu trong và ngoài nước sản xuất giá cả cũng khác nhau

Công ty TNHH Thương mại Tuấn Hưng Phát là đơn vị duy nhất tại Việt Nam ký kết hợp đồng thương mại độc quyền phân phối các loại van bướm điều khiển điện Kosaplus của Hàn Quốc, Haitima của Đài Loan

Chính vì lẽ đó nên giá cả đến tay các nhà thầu, khu công nghiệp hay hộ gia đình là giá cả tốt nhất, đầy đủ chứng từ CO, CQ, Packing List, hóa đơn giá trị gia tăng

Để nhận được báo giá chi tiết nhất hoặc cần tư vấn về van điều khiển điện hay các sản phẩm liên quan đến thiết bị công nghiệp vui lòng liên hệ với chúng tôi theo số Hotline: 0967249266 hoặc Email về cho chúng tôi theo địa chỉ: Son@tuanhungphat.vn

Quý vị quan tâm cũng có thể đến trực tiếp văn phòng công ty nhận báo giá và tư vấn kỹ thuật cũng như xem trực tiếp các sản phẩm của chúng tôi theo địa chỉ:
