Van cổng ty chìm và ứng dụng lắp đặt

Tổng quan về van cổng ty chìm

  • Van cổng ty chìm hay có tên gọi khác là van cửa ty chìm tùy vào nơi sử dụng mà chất liệu được làm khác nhau, van được làm chủ yếu từ chất liệu như gang, thép, inox.. Van được nhập khẩu chủ yếu từ các nước như Hàn Quốc, Trung Quốc, Malaysia, ytaly…
  • Sở dĩ gọi là van cửa ty chìm là gì phần cổ trụ van được thiết kế trục ngắn và thụt hẳn vào trong so với tay quay van. Van cổng khi mà chuyển trạng thái đóng/mở thì ty van không thay đổi, chỉ có cánh van là chạy lên chạy xuống. Sản phẩm được sử dụng mục đích là điều chỉnh ngắt dòng và kiểm soát lưu lượng dòng

Thông số kỹ thuật của van cổng ty chìm:

  • Kich cỡ van: DN50-DN2000
  • Vật liệu: Gang, đồng, inox
  • Áp lực làm việc: PN10, PN16, PN25
  • Môi trường: Công nghiệp nước, khí nén, dầu, nước thải, hóa chất
  • Gioăng làm kín: Bằng cao su EPDM, Teflon
  • Nhiệt độ: 0-220 độ C
  • Kiểu lắp: Mặt bích BS, JIS, 10K, PN10, DIN
  • Hãng sản xuất: AUT, ARV, YDK, DHC, SW , WONIL….
  • Xuất xứ: Maylaysia, Hàn Quốc, Đài loan……
Xem thêm:   Hướng dẫn cách bố trí kết cấu dầm vượt 6m

Van cổng ty chìm Wonil Hàn Quốc

Van cổng ty chìm Wonil Hàn Quốc

Cấu tạo và nguyên lí hoạt động van cổng ty chìm

Van cổng ty chìm có cấu tạo như thế nào?

  • Van cửa ty chìm được chia là 6 bộ phận chính sau:
  • Thân van: Kết nối cố định với đường ống
  • Đĩa van: Phần để cho lưu chất đi qua
  • Ty van: Là bộ phận truyền chuyển động từ vô lăng xuống đĩa van giúp cho van đóng/mở
  • Tay quay: Là phần điều khiển bằng vô lăng giúp van đóng/mở
  • Nắp chụp: Giúp cố định phần ty van có kết cấu chắc chắn và kín đáo
  • Gioăng làm kín: Khi đóng van giúp khăn không cho lưu chất bị rò rỉ

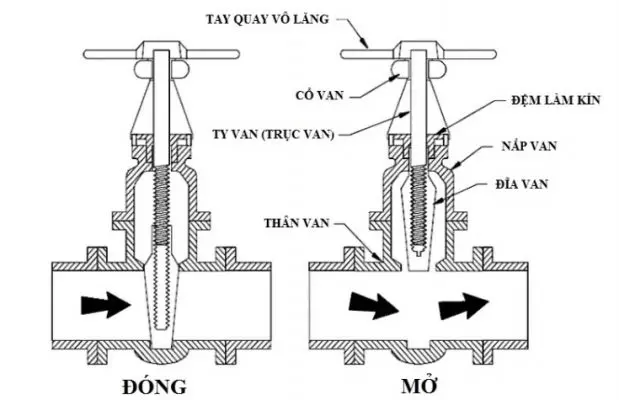

Cấu tạo của van cổng ty chìm

Cấu tạo của van cổng ty chìm

Nguyên lý hoạt động của van cổng ty chìm

  • Mở van: Ta dùng tay quay để quay vô lăng theo chiều ngược kim đồng hồ, vô lăng sẽ tác động đến ty van giúp đĩa van mở để cho lưu chất đi qua,
  • Đóng van: Khi đóng van ta lại quay tay quay cùng chiều với kim đồng hồ, quay đến khi nào không quay được nữa thì van đã đóng hoàn toàn

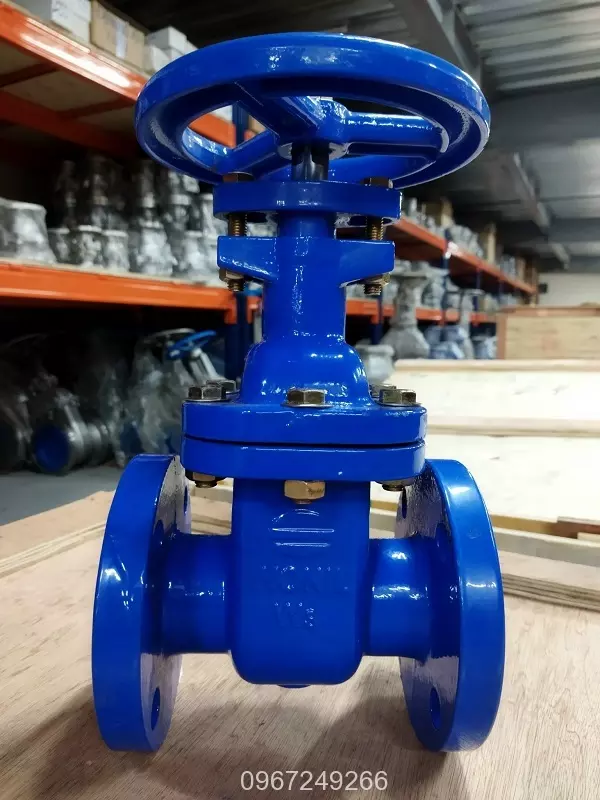

Van cổng ty chìm gang điều khiển bằng tay quay

Van cổng ty chìm gang điều khiển bằng tay quay

>>>>>Tham khảo thêm: Van cổng ty nổi

Ứng dụng thực tế của van cổng ty chìm

  • Van được ứng dụng chủ yếu trong ngành công nghiệp nước: Nước thải, nước sạch
  • Được ứng dụng trong dầu khí, các nhà máy sản xuất bia, nước ngọt
  • Các hệ thống đường ống trong các khu công nghiệp,xi nghiệp…
Xem thêm:   Đồng hồ nước thải sử dụng ở đâu?

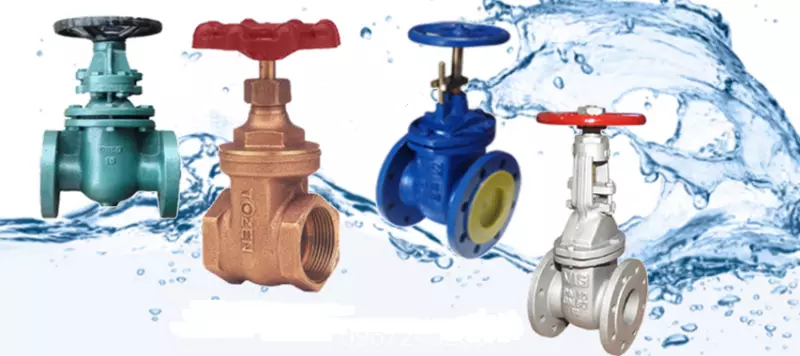

Van cổng ty chìm các loại

Van cổng ty chìm các loại

Đánh giá chung về van cổng ty chìm

Ưu điểm:

Đa dạng kích thước chất liệu giúp ứng dụng được nhiều vị trí khác nhau

Kết cấu khá đơn giản dễ dàng sửa chữa và bảo trì

GIá thành rẻ hơn các loại van cổng khác

Nhược điểm:

Do có phần ty van chìm trong môi chất nên dễ bị ăn mòn, hạn chế dùng trong các môi trường axit, bazo

Dễ bị đóng không chặt nếu có các vật cứng trong đường ống. Để khắc phục ta nên dùng bộ lọc khi để lưu chất qua đường ống

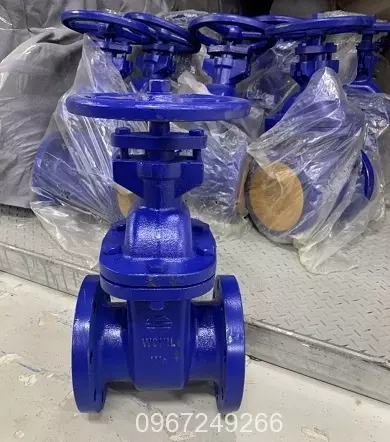

Van cổng ty chìm tại Tuấn Hưng Phát

Van cổng ty chìm tại Tuấn Hưng Phát

Mua van cổng ty chìm ở đâu

Qúy khách có nhu cầu mua van cổng ty chìm hoặc các loại van công nghiệp khác vui lòng liên hệ tới chúng tôi theo địa chỉ:

CÔNG TY TNHH THƯƠNG MẠI TUẤN HƯNG PHÁT

VPGD: Số 25 Liền kề 13 khu đô thị Xa La, Hà Đông, Hà Nội

Hotline: 0967.249.266

Email: Son@tuanhungphat.vn

Hoặc quý khách có thể xem trực tiếp kho hàng của chúng tôi theo địa chỉ: Ngã 3 cây xăng Tam Hiệp – Xã Đại Áng – Thanh Trì – Hà nội.
