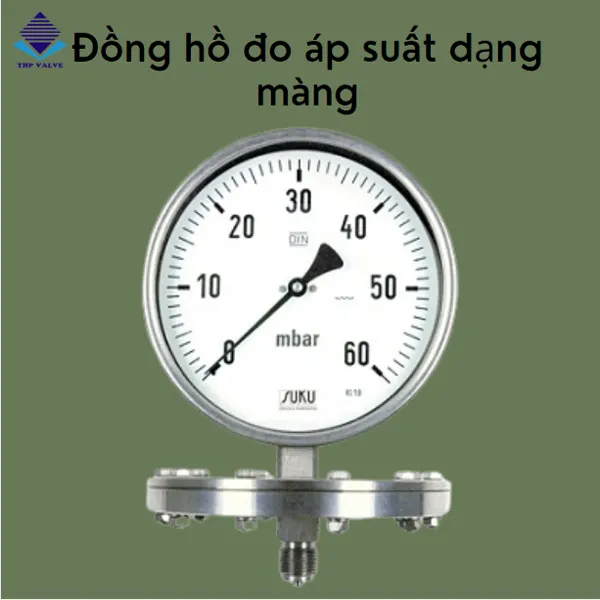

Đồng hồ đo áp suất dạng màng kiểu nối ren

Đồng hồ đo áp suất dạng màng kiểu nối ren đang được công ty TNHH TM Tuấn Hưng Phát nhập khẩu trực tiếp từ nhà sản xuất. Nên giá thành cam kết cạnh tranh nhất trên thị trường, mà chất lượng cũng được đảm bảo. Vậy bạn đã biết gì về dòng đồng hồ đo áp dạng màng này? Hãy cùng tìm hiểu chi tiết ngay trong bài viết dưới đây nhé!

Tìm hiểu chung về đồng hồ đo áp suất dạng màng kiểu nối ren

Đồng hồ đo áp suất dạng màng là thiết bị đo áp suất có thiết kế thêm dạng màng, nhằm ngăn chặn các loại chất rắn, lưu chát có độ vón cục và độ nhớt cao. Từ đó, giúp thiết bị hiển thị áp suất đảm bảo hiệu suất và an toàn khi làm việc.

Hiện nay, dòng đồng hồ này thường được ứng dụng nhiều trong các môi chất hóa chất có tính ăn mòn và không kết dính. Việc thiết kế thêm 1 tầm màng chắn cách ly có thể giúp thiết bị dễ dàng sử dụng tốt trong những môi trường có điều kiện khắc nghiệt hay lưu chất ăn mòn.

Đồng hồ đã sử dụng chất liệu inox 304 và inox 316 để tạo phần thân và phần màng. Hoặc thiết bị làm từ Inox 316 + PTFE có tính năng chống ăn mòn rất tốt. Tùy thuộc vào tính đặc thù sử dụng trong từng hệ thống làm việc. Qua đó, chúng ta sẽ lựa chọn được các dòng model sản phẩm phù hợp.

Hiện nay, sản phẩm đồng hồ áp suất dạng màng kiểu kết nối ren được sử dụng rất nhiều trong các ngành nghề công nghiệp, nông nghiệp,.. Tuy nhiên, không phải đồng hồ nào cũng có thể dùng được. Thông thường, đồng hồ đo áp thường sẽ được lắp đặt với xy phông cong hay được lắp với ống thẳng.

Vì sao nên dùng đồng hồ đo áp dạng màng nối ren?

Đối với các môi trường làm việc có những lưu chất đặc thù như: thực phẩm, dược phẩm,.. Bắt buộc phải sử dụng đến dòng đồng hồ đo áp suất màng. Việc này sẽ giúp cho người dùng đảm bảo an toàn tính vệ sinh, mà còn phù hợp với các tiêu chuẩn CIP – SIP  trong thực phẩm.

Một công dụng tuyệt vời khác mà loại đồng hồ đo áp dạng màng mang đến chính là sử dụng trong các môi trường có chứa hóa chất ăn mòn. Nếu như các loại đồng hồ đo áp suất thông thường chỉ cần môi chất ăn mòn tràn vào bourdon có thể khiến đồng hồ bị hư hỏng. Do đó, đồng hồ đo áp dạng màng này được sử dụng để ngăn chặn các dung dịch này tràn vào.

Cùng với đó, sản phẩm này rất dễ lắp đặt trong các hệ thống làm việc khác nhau. Tuy nhiên, chúng chỉ được dùng nhiều trong các chất lỏng có ít tạp chất, không kết dính, không kết tinh khi nguội.

Bên cạnh đó, đồng hồ có độ bền cao với tuổi thọ hoạt động lâu dài. Quá trình lắp đặt nhanh chóng, việc sửa chữa hay thay thế đơn giản, tiện lợi.

Cấu tạo của đồng hồ đo áp dạng màng lắp ren

Đồng hồ đo áp suất dạng màng kiểu nối ren được thiết kế với 8 bộ phận chính đó là:

• Thân đồng hồ: Sản phẩm này đã sử dụng vật liệu thép không gỉ để bao quanh và bảo vệ các chi tiết bên trong.
• Ống bourdon: Đây là bộ phận có chức năng cảm biến và nhận biết áp suất để gửi thông báo về mặt hiển thị.
• Màng ngăn cách: Chúng là bộ phận tiếp xúc trực tiếp với dòng lưu chất và chịu áp lực chính.
• Bộ truyền động: Để tác động từ ống bourdon, màng ngăn lên bộ đo trên mặt hiển thị. Bộ truyền động này sẽ bao gồm các trục, bánh răng.
• Mặt hiểu thị: Hiện thị chính xác giá trị đo áp lực trên màn hình hiển thị.
• Kim đồng hồ: Chỉ mức áp suất đo được trong dòng lưu chất.
• Vỏ đồng hồ: Giúp bao bọc và bảo vệ các bộ phận bên trong.
• Kính quan sát: Bộ phận này nằm trên mặt hiển thị có thể thêm dầu hoặc không có dầu.

Nguyên lý làm việc của đồng hồ đo áp dạng màng

Nguyên lý hoạt động của thiết bị này cũng rất đơn giản. Ban đầu khi hệ thống không hoạt động, đồng hồ đo áp sẽ ở số 0. Khi áp lực dòng chảy đi qua hệ thống để đến đồng hồ. Lớp màng sẽ là nơi tiếp xúc và chịu các tác động từ dòng môi chất.

Lúc này, áp lực sẽ ép màng ngăn phồng lên và đẩy lớp dịch truyền tạo ra các áp lực lên phần ống Bourdon. Từ đó, giúp ống giãn nở và truyền đến bộ chuyển động tới kim đồng hồ. Kim sẽ có chức năng chỉ thị chính xác giá trị áp suất bên trong hệ thống ngay thời điểm kiểm tra.

Thông số kỹ thuật của đồng hồ đo áp dạng màng lắp ren

• Chất liệu: SUS 304, SUS 316
• Kích thước đồng hồ: DN15 – DN50.
• Kiểu kết nối: Dạng lắp ren
• Nhiệt độ làm việc: -10 – 130 độ C.
• Môi trường hoạt động: khí, hơi, nước.
• Xuất xứ: Hàn Quốc, Đức, Đài Loan.
• Bảo hành: Lên đến 12 tháng và hỗ trợ đổi hàng 1:1 với những sản phẩm lỗi.
• Giấy tờ: Cung cấp đủ CO, CQ.
• Tình trạng hàng: Đầy đủ mẫu mã, kích thước với số lượng lớn.

•

Ưu điểm của đồng hồ đo áp suất dạng màng kiểu nối ren

• Đồng hồ đo áp suất dạng màng kiểu nối ren có thể ngăn chặn các tạp chất nhỏ, không bị kết tinh khi nguội,..trên thiết bị.
• Sản phẩm có thể sử dụng trong các môi trường có áp lực hay những lưu chất có tính ăn mòn.
• Đồng hồ có nhiều mẫu mã, chủng loại và chất liệu khác nhau với đa dạng các thương hiệu sản xuất để các bạn lựa chọn sử dụng cho môi trường làm việc phù hợp.
• Người sử dụng dễ dàng theo dõi các thông số đo được khi đồng hồ hoạt động chính xác.
• Thiết kế từ chất liệu inox nên có thể phù hợp trong các hệ thống làm việc khác nhau.
• Có giá thành phải chăng, chính hãng và đạt chất lượng cao.

==> Ngoài ra, các bạn có thể tìm hiểu thêm dòng đồng hồ đo áp Wise – Hàn Quốc

Những lưu ý khi lắp đồng hồ đo áp suất dạng màng kiểu nối ren

• Trước khi lắp đặt, đồng hồ đo áp dạng màng lắp ren cần được kiểm tra kỹ càng chất lượng của cục đo lường và hiệu chỉnh chính xác.
• Không nên lắp đặt đồng hồ theo phương ngang. Vì nó sẽ gây ảnh hưởng tới độ chính xác của thiết bị đo lưu lượng. Do đó, các bạn cần bắt buộc phải lắp đặt theo phương thẳng đứng.
• Cần lắp thêm bộ đệm ở đầu trước của đồng hồ đã lắp đặt xong. Và để thuận tiện cho các bạn kiểm tra, cugnx nên lắp van đóng ngắt ở dưới thiết bị đo áp. Khi có môi chất bẩn hay áp suất xung, mọi người có thể dùng thêm bộ lọc, bộ đệm khí ổn định.
• Khoảng cách giữa các vị trí lắp đặt đồng hồ đo áp và điểm đo áp suất càng ngắn càng tốt. Điều này cũng đảm bảo độ kín hoàn hảo và không lo bị rò rỉ lưu chất ra bên ngoài. Từ đó, đưa ra giá trị đo áp suất chính xác.

Báo giá đồng hồ đo áp suất dạng màng kiểu nối ren

Vấn đề giá thành luôn là vấn đề được nhiều người quan tâm đến khi mua hàng. Và như chúng ta cũng đề cập phía trên về nguồn gốc của sản phẩm do công ty TNHH TM Tuấn Hưng Phát đều được nhập khẩu trực tiếp từ hãng sản xuất. Vì thế, giá thành luôn có sự cạnh tranh rất tốt với những đơn vị cùng cung cấp trên thị trường.

Tuy nhiên, mỗi hãng sẽ đưa ra các mức giá khác nhau. Và cùng tùy vào từ chất liệu, kích thước của sản phẩm sẽ có sự chênh lệch nhất định về giá cả. Vì thế, để nhận được bảng báo giá đồng hồ đo áp suất dạng màng kiểu nối ren chính xác nhất và hỗ trợ tư vấn tốt nhất. Quý khách hàng vui lòng liên hệ trực tiếp với chúng tôi qua số hotline: 0984.854.538 hoặc liên hệ qua email: congminh@tuanhungphat.vn.
