Đồng hồ đo lưu lượng hơi

Đồng hồ đo lưu lượng hơi là dòng đồng hồ được sử dụng để đo lưu lượng, sử dụng phổ biến ở nhiều hệ thống. Đây là sản phẩm được Tuấn Hưng Phát phân phối trên thị trường. Các sản phẩm được nhập khẩu trực tiếp từ nhiều thương hiệu như: Hansung, Woteck… Thiết bị phù hợp với nhiều dự án công trình khác nhau. Để hiểu rõ hơn về dòng đồng hồ này, mời bạn tham khảo bài chia sẻ dưới đây.

Giới thiệu đồng hồ đo lưu lượng hơi

Đồng hồ đo lưu lượng hơi là gì?

Đồng hồ đo lưu lượng hơi là thiết bị được sử dụng phổ biến ở nhiều hệ thống khác nhau, có thể đo được lưu lượng hơi, hơi bão hòa được đi qua đồng hồ.

Thiết bị được sử dụng kiểu đo dạng xoáy ( hay được gọi là vortex), sử dụng các cảm biến điện tử để đo lưu lượng hơi đi qua. Giúp người dùng có thể biết được các thông số lưu lượng tức thời, lưu lượng tổng và được hiển thị trên màn hình điện tử có độ rõ nét, quan sát dễ dàng.

Đặc điểm của đồng hồ đo lưu lượng hơi

Đồng hồ đo lưu lượng hơi cung cấp một dải đo khá rộng, có độ chính xác cao. Tuy nhiên, để phát huy được hết khả năng người dùng cần phải vệ sinh thường xuyên, về điện thế bao gồm ngưng tụ hơi nước trên đầu đo nhiệt độ.

Với sự ngưng tự này sẽ làm cảm trở việc đóng giá trị đo ở dải lưu tốc thấp, dẫn đến hiện tượng ăn mòn. Lớp bao phủ hoặc vật liệu bọc cảm biến cũng hạn chế quá trình truyền nhiệt, cản trở việc đo dải lưu tốc thấp.

Đồng hồ đo hơi sử dụng kiểu đo dạng xoáy. Sử dụng điện áp để hoạt động và dựa vào các cảm biến ở phần thân đồng hồ đo đo lưu lượng hơi đi qua. Thanh chắn được đặt nằm ngang ở phần thân đồng hồ, tạo ra các vòng xoáy. Bộ phận cảm biến trên thân sẽ đo được các vòng xoáy này và hiển thị lên màn hình hiển thị.

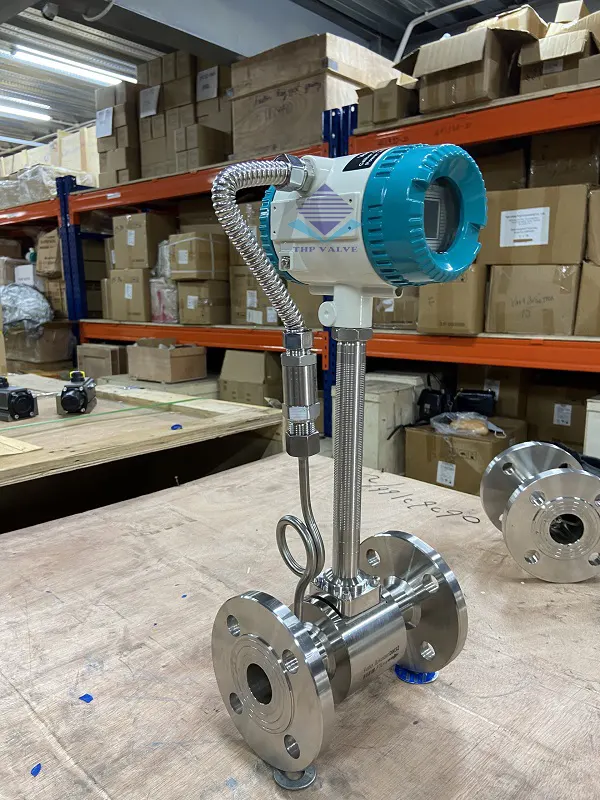

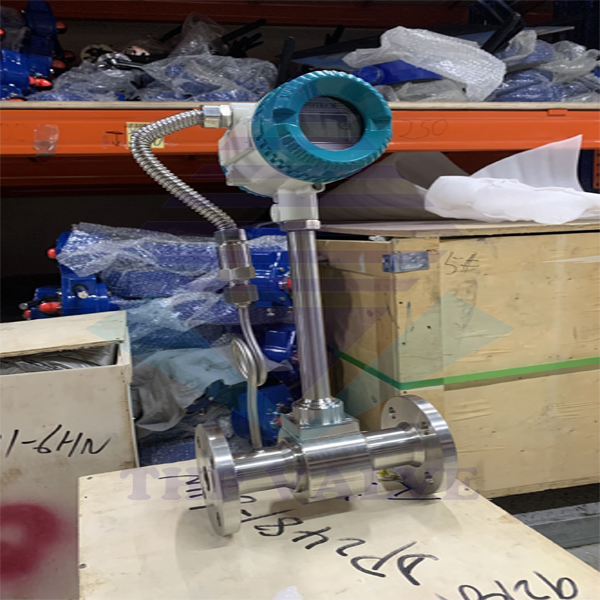

Hình ảnh đồng hồ đo lưu lượng hơi

Đặc điểm thông số kỹ thuật của đồng hồ đo lưu lượng hơi

• Tình trạng: Nhập khẩu trực tiếp từ thương hiệu
• Kiểu kết nối với đường ống: ½ – 16 inch
• Mức lưu lượng lớn nhất: 265 tấn/h (hơi hoặc khí)
• Với chất chất: 70m/s
• Áp lực môi trường: 1,6 Mpa – 6,4Mpa
• Mức nhiệt độ thích hợp: -40 độ c đến 350 độ C
• Tín hiệu đầu ra: Analog 4-20mA, tín hiệu xung dạng 2-3000Hz
• Độ chính xác: 99%
• Loại màn hình: LCD
• Chất liệu làm thân van: inox 304
• Kiểu kết nối hệ thống: mặt bích
• Chất liệu bộ phận cảm biến: inox 316
• Xuất xứ nhập khẩu: Hàn Quốc, Đài Loan
• Chính sách bảo hành: 12 đến 24 tháng

Đánh giá chung về đồng hồ đo lưu lượng hơi

Thiết kế về sản phẩm

Đồng hồ đo lưu lượng hơi thường có một thiết kế chắc chắn và chuyên nghiệp. Với vỏ được làm từ các vật liệu chịu được nhiệt độ cao và áp suất như: thép không gỉ hoặc hợp kim. Nó có khả năng chịu được môi trường khắc nghiệt của hơi.

Mặt đồng hồ thường được thiết kế với các chỉ số dễ đọc để đo lưu lượng hơi một cách chính xác. Ngoài ra, đồng hồ đo hơi này được trang bị thêm mặt hiển thị LCD giúp người dùng dễ dàng quan sát lượng hơi đi qua. Bên cạnh đó, người vận hành cũng nắm bắt tổng lưu lượng hơi, lưu lượng tức thời, tốc độ hơi chảy qua.

Công dụng của đồng hồ đo lưu lượng hơi

Đồng hồ đo hơi được sử dụng để đo và kiểm tra lưu lượng hơi trong các quá trình công nghiệp, hệ thống cung cấp năng lượng. Nó giúp người dùng đo lường và kiểm soát lượng hơi được sử dụng. Từ đó đảm bảo hiệu suất và an toàn của quá trình hoạt động. Đồng hồ đo lưu lượng hơi cũng có vai trò quan trọng trong việc giám sát và theo dõi tiêu thụ hơi, từ đó giúp tiết kiệm năng lượng và tối ưu hóa quá trình sản xuất.

Cách sử dụng đồng hồ hơi

Để sử dụng đồng hồ hơi, người dùng cần lắp đặt nó vào đường ống dẫn hơi hoặc thiết bị cung cấp hơi. Hơi sẽ chảy qua đồng hồ và chỉ số trên mặt đồng hồ sẽ di chuyển để chỉ thị lưu lượng hơi. Người dùng có thể theo dõi chỉ số này để kiểm tra lưu lượng hơi đang được sử dụng. Đồng hồ đo hơi thường có hướng dẫn sử dụng chi tiết bao gồm: cách lắp đặt và cách hiệu chỉnh đồng hồ để đạt được độ chính xác cao.

Cảm nhận về sản phẩm

Đồng hồ đo lưu lượng hơi là công cụ quan trọng, đáng tin cậy trong việc đo lường và kiểm soát hơi. Thiết kế chắc chắn, chính xác và dễ sử dụng giúp nó trở thành một phần quan trọng trong hệ thống quản lý, giám sát năng lượng.

Sản phẩm này thường được đánh giá cao về tính tin cậy và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Tuy nhiên, để đảm bảo sự chính xác và độ tin cậy của đồng hồ đo hơi, người dùng cần tuân thủ hướng dẫn sử dụng và thực hiện bảo trì định kỳ.

Tổng kết lại, đồng hồ đo lưu lượng hơi là một công cụ quan trọng. Nò giúp cho việc đo và kiểm soát lưu lượng hơi đạt hiệu quả tối ưu. Với thiết kế chắc chắn, công dụng đa dạng và khả năng sử dụng dễ dàng. Đây cũng là một lựa chọn tốt cho các ứng dụng công nghiệp và hệ thống cung cấp năng lượng.

Thông số cấu tạo của đồng hồ đo lưu lượng hơi

Trong phần cấu tạo của đồng hồ đo  lưu lượng hơi thì được lắp đặt từ 2 bộ phận chính như sau:

Phần thân đồng hồ đo lưu lượng hơi

• Phần thân được làm hoàn toàn từ chất liệu inox 304 hoặc inox 316, có độ bền, độ chịu nhiệt tốt.
• Bên trong thân có gắn một ống rỗng, gắn một thanh chắn ngang. Được xem là chi tiết quan trọng để khí hơi nóng hoặc lưu chất đi qua tạo ra một vòng xoáy, giúp đồng hồ có thể đo được các vòng xoáy này.
• Ở trong phần thân đồng hồ còn có những bộ phận cảm biến, có chức năng thu các tín hiệu xoáy do thanh chắn tạo ra.
• Hai bên phần thân được đúc liền mạch và hai mặt bích để kết nối với hệ thống đường ống. Thân đồng hồ được kết nối với mặt đồng hồ liền mạch  hoặc kết nối rời qua dây kết nối.
• Người dùng có thể tạo thêm phần ống pilot bù nhiệt, để ổn định được hơi, giúp độ chính xác của đồng hồ đo lưu lượng hơi một cách chính xác. Không bị ảnh hưởng bởi môi trường và mang tính ổn định cho hệ thống.

Phần mặt hiển thị của đồng hồ đo hơi

Trong màn hình hiển thị được lắp đặt từ nhiều chi tiết khác nhau. Cụ thể như sau:

• Màn hình hiển thị: Được đưa lên cao với phần mặt cách xa với phần thân. Bởi bản chất của đồng hồ là đo hơi nên màn hình chứa các thiết bị điện tự, cần phải xa nguồn nhiệt độ. Nhằm đảm bảo vệ màn hình và bảng mạch ở bên trong. Hiển thị lưu lượng tổng, lưu lượng tức thì, tốc độ dòng chảy…
• Bảng mạch của đồng hồ: Trong bảng mạch thì chứa nhiều thiết bị như: tụ điện, bộ vi xử lý trung tâm, dây dẫn… Đây là một bản mạch khá phức tạp nhưng có nhiệm vụ thu thập các tín hiệu từ bộ phận cảm biến. Từ đó, dựa vào công thức tính toán sẽ đưa ra kết quả đo chính xác và hiển thị lên mặt đồng hồ.
• Các chân tín hiệu và chân đấy nguồn điện: Bộ phận được đấu với các dây tín hiệu và dây nguồn cho đồng hồ hoạt động. Chân tín hiệu này có thể truyền thông tin về tủ PLC, các thiết bị điện tử khác thông qua tín hiệu analog 4-20mA

Nguyên lý hoạt động của đồng hồ đo lưu lượng hơi

Đồng hồ đo lưu lượng hơi được hoạt động dựa trên nguyên lý Theodore von Karman. Được phát hiện bởi một nhà bác học người Mỹ gốc Hungary, chính là Karman. Người đưa ra nguyên lý đo lưu lượng của lưu chất bằng dòng xoáy. Vì vậy thiết bị còn được gọi là vortex.

Và nguyên lý hoạt động của đồng hồ đo lưu lượng như sau:

Khi hơi nóng, hơi bão hòa hoặc khí gas… được cấp vào thân đồng hồ. Mà bên trong thân đồng được lắp đặt các thanh chắn, đặt vuông góc với đồng  hồ. Với tốc độ của lưu chất qua thanh chắn sẽ tạo ra các vòng xoáy phía sau của thanh chắn. Những vòng xoáy này tỉ lệ thuận với tốc độ và lưu lượng của dòng chảy.

Cảm biến ở trong thân của ống đo sẽ tiếp nhận các tần số sóng này và truyền đến bộ phận vi xử lý nhờ các dây tín hiệu ở mặt đồng hồ. Khi nhận được các tần số sóng, bộ vi xử lý sẽ tính toán bằng công thức đã được tích sẵn ở trong đó. Quá trình tính toán được thực hiện xong thì nó sẽ xuất thông  tin lưu lượng hơi đo được và hiển thị kết quả lên màn hình hiển thị.

Ưu và nhược điểm của đồng hồ đo lưu lượng hơi

Ưu điểm của đồng hồ đo lưu lượng

• Thiết bị có cấu tạo phần thân đơn giản không phức tạp giống đồng hồ điện tử dạng tuabin. Vì phần thân của đồng hồ rỗng hoàn toàn, được lắp thêm thanh chắn ngang để có độ bền tốt, giúp lưu chất đi qua một cách tốt nhất.
• Đa số thân đồng hồ và các cảm biến đều được làm từ chất liệu inox 304, inox 316, giúp hoạt động ở nhiều môi trường khác nhau. Có khả năng chống chịu được môi trường có dòng lưu chất ăn mòn mạnh, chống oxy hóa cực tốt.
• Có độ chính xác cao, sử dụng cảm biến điện tự để đo nên thiết bị đưa ra các thông số cực kỳ chính xác và tín cậy.
• Đa dạng về lưu chất đo như: hơi nóng, hơi quá nhiệt, khí gas, khí nén, hóa chất hoặc chất lỏng…
• Thiết kế phần thân rỗng hoàn toàn nên không có hiện tượng áp lực hay cản trở lưu chất đi qua.
• Khả năng hoạt động và chịu được mức nhiệt độ, áp lực cao trong môi trường hơi nóng, hơi quá nhiệt.
• Đồng hồ đo lưu lượng hơi được thiết kế nhỏ gọn nên quá trình lắp đặt đơn giản và dễ dàng với kiểu kết nối mặt bích.
• Chi phí đầu tư, bảo dưỡng và bảo trì khá phù hợp.

Nhược điểm của đồng hồ đo lưu lượng

• Dòng đồng hồ này không thích hợp để đo lưu lượng thấp, di chuyển chậm và tốc độ quá chậm. Vì như thế nó không tạo ra được dòng xoáy, làm ảnh hưởng đến kết quả đo của thiết bị.
• Kết quả đo có thể sai lệch nếu sử dụng trong dòng lưu chất chứa nhiều rác, cặn.
• Kết quả đo ảnh hưởng bởi môi trường từ trường, độ rung của đường ống làm sai số lớn.

Các loại đồng hồ đo lưu lượng hơi

Đồng hồ đo lưu lượng hơi Woteck – Đài Loan

Đồng hồ đo lưu lượng hơi Woteck là sản phẩm có nguồn gốc từ Đài Loan, được sản xuất trên dây chuyền công nghệ cao. Sản phẩm được sử dụng phổ biến trong các môi trường hơi nóng, khí nóng… đi qua thân đồng hồ. Các thông số được hiển thị trên màn hình LCD giúp người dùng dễ dàng quan sát và nắm bắt được tình trạng lưu lượng  có trong hệ thống.

Đây là sản phẩm được Tuấn Hưng Phát nhập khẩu trực tiếp và phân phối độc quyền tại thị trường Việt Nam. Vì vậy, chất lượng sản phẩm và giá thành luôn ở mức ưu đãi nhất.

Đồng hồ đo lưu lượng hơi Hansung – Hàn Quốc

Đồng hồ đo lưu lượng hơi Hansung là sản phẩm của thương hiệu Hansung đến từ  Hàn Quốc. Được thành lập từ hơn 30 năm trước, có đội ngũ nhân viên kỹ thuật dày dạn kinh nghiệm và không ngừng phát triển để đưa ra sản phẩm đo lưu lượng có kết quả đo chính xác nhất.

Đồng hồ đo lưu lượng hơi của thương hiệu Hansung có màn hình hiển thị LCD 2 dòng, được kết nối với máy từ xa. Sản phẩm được sản xuất tích hợp các khả năng chống nước tiêu chuẩn IP67, IP68. Giúp thiết bị sử dụng ở nhiều hệ thống, điều kiện môi trường khác nhau.

Các dấu hiệu nhận biết đơn vị phân phối đồng hồ đo lưu lượng hơi chất lượng

• Trên website bán rất nhiều các loại đồng hồ đo lưu lượng khác nhau, trong đó có đo hơi. Nếu quý khách để ý sẽ thấy những sản phẩm chất lượng đều được cam kết thông qua giấy tờ kèm theo cùng chế độ bảo hành, hậu mãi về sau.
• Công ty đề địa chỉ rõ ràng, cụ thể với đầy đủ thông tin của công ty có trên google, kiểm tra rõ ràng trên các website: hosocongty.com, thongtincongty.com, infodoanhnghiep.com và có mã số thuế công ty. Qúy khách chỉ cần lên trên những trang web trên để kiểm tra công ty có thực sự tồn tại hay không?
• Quý khách nếu muốn nhận bảng báo giá chi tiết, các bạn chỉ cần để lại số điện thoại hoặc email. Phía đơn vị phân phối sẽ gửi tới các bạn thông tin trong vòng 2h kể từ khi tiếp nhận yêu cầu từ phía khách hàng.
• Có đội ngũ tư vấn viên và kỹ thuật viên có kiến thức chuyên sâu để đưa ra các giải pháp tối ưu nhất cho hệ thống của khách hàng.
• Cam kết hàng đảm bảo chất lượng thông qua các giấy tờ kèm theo như CO, CQ, Catalogue, phiếu mua hàng, phiếu bảo hành,…

Địa điểm cung cấp đồng hồ đo lưu lượng hơi chính hãng

Hiện nay, đồng hồ đo lưu lượng hơi được đánh giá là thiết bị không thể thiếu trong sản xuất kinh doanh. Ngoài tác dụng đo lưu lượng hơi ra thì thiết bị có thể đo những loại chất lỏng, chất khí khác.

Trên thị trường hiện nay đa dạng chủng loại đồng hồ đo hơi loại, thiết kế và nguồn gốc khác nhau. Và việc sử dụng thiết bị đo rất quan trọng, khách hàng cần phải chú ý để chọn thiết bị tốt nhất, có độ chính xác cao nhất.

Tuấn Hưng Phát là đơn vị chuyên nhập khẩu và phân phối các dòng đồng hồ đo lưu lượng hơi, đồng hồ đo lưu lượng điện tử… Là một đơn vị có hơn 13 năm kinh nghiệm nên khách hàng đến với chúng tôi sẽ yên tâm về chất lượng sản phẩm cũng như giá thành, chính sách bảo hành.

Để có thể nhận được tư vấn chi tiết và báo giá chính xác, quý khách vui lòng liên hệ trực tiếp với chúng tôi để được hỗ trợ một cách tốt nhất.
