Tìm hiểu các dòng van điều khiển khí nén | ON/OFF tuyến tính

1.Van điều khiển khí nén là gì?

Van điều khiển khí nén là một loại van sử dụng xi lanh khí nén được nối gắn trực tiếp với thân van để điều khiển đóng mở và điều chỉnh tiết lưu van.

Các loại van có thể lắp đặt với bộ khí nén như van bi, van bướm, van cầu, van dao, van cổng, sau khi lắp đặt bộ khí nén chúng trở nên tự động hóa, đống mở nhanh hơn, mang lại nhiều sự tiện lợi cần thiết cho người sử dụng.

Hiện nay, van điều khiển có 2 dạng chính đó là dạn tác động đơn và tác động kép, đối với dạng tác động đơn, van chỉ có thể cấp khí cho chuyển qua trạng thái mở, còn đối với tác động kép có thể linh hoạt cho van đóng hoặc mở bằng cả 2 đầu khí nén.

Van có thể đóng mở một góc nhất định bằng kiểu on/off từ 0 độ đến 90 độ và cũng có thêm chắc năng tuyến tính tức là đóng mở bằng nhièu góc độ khác nhau bằng tín hiệu analog 4 – 20mA cho phép van điều tiết lưu chất trong các ứng dụng lắp đặt để chiết rót lưu chất.

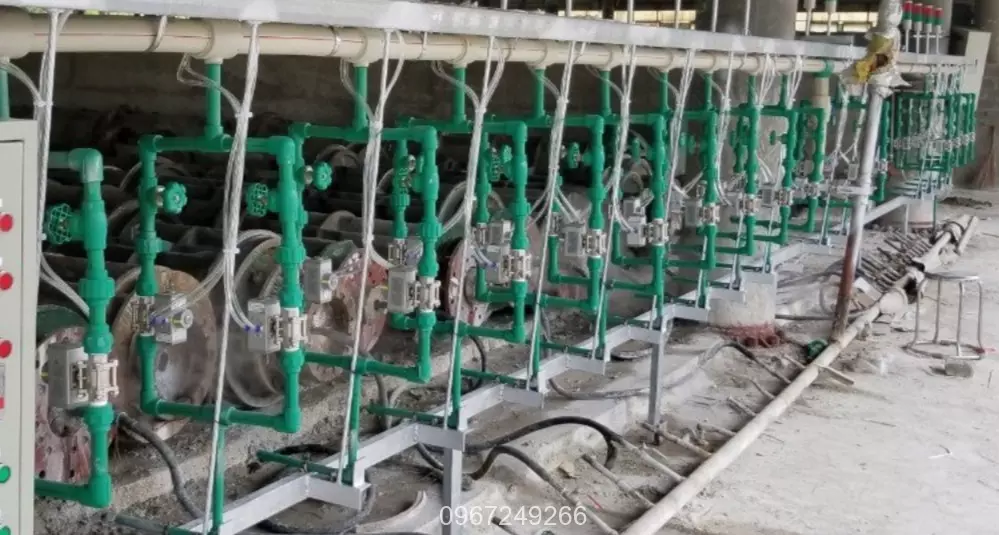

Ứng dụng lắp đặt van bi điều khiển khí nén

2.Van điều khiển khí nén ON/OFF là gì?

Loại van này chỉ có thể đóng van hoàn toàn hoặc mở van hoàn toàn. Cơ chế của van chỉ có thể ở một trong hai trạng thái On hoặc Off. Dòng van điều khiển On Off thường có hai dạng thông dụng đó là dạng tác động đơn và tác động kép. Tức là:

  • Van điều khiển tác động đơn là dạng van thường đóng, khi ngừng cung cấp khí đầu vào, van tự động đóng lại. Chúng chỉ có một đầu cung cấp khí để mở van hoàn toàn.
  • Van điều khiển tác động kép là dạng van có hai đầu cung cấp khí. Một đầu cung cấp khí để mở van hoàn toàn. Đầu còn lại cung cấp khí để đóng van.
Xem thêm:   Cảm biến nhiệt độ

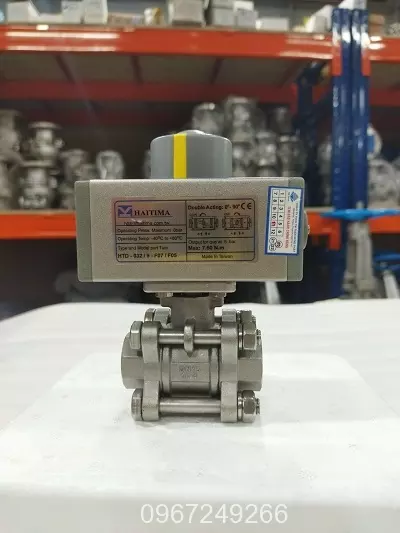

Van điều khiển khí nén on/off

3.Van điều khiển khí nén dạng tuyến tính là gì?

Dòng van điều khiển tuyến tính là loại van có thể điều khiển tự động dạng góc mở. Tức là van có thể mở các góc to nhỏ khác nhau để tiết lưu lưu lượng của dòng chảy.

Dòng van này thường sử dụng dòng điện 4mA – 20mA để điều khiển góc mở của van. Ngoài ra chúng còn có loại sử dụng điện áp 0 -10v để điều khiển góc mở. Van được sử dụng rộng rãi trong các ứng dụng sản xuất đồ ăn thực phẩm với công dụng chính là dùng để điều tiết chiết rót, ngoài ra còn được sử dụng trong các nhà máy, xí nghiệp, khu sản xuất, phòng thí nghiệm. vv…

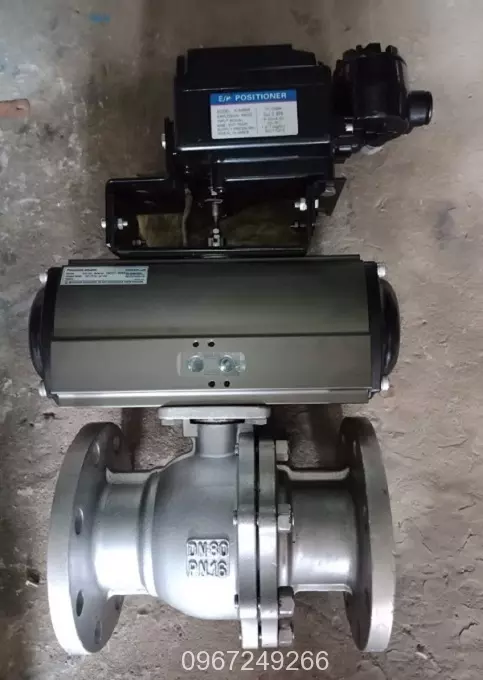

Van điều khiển khí nén tuyến tính

4.Các loại van điều khiển khí nén hiện nay

Trên thị trường van điều khiển hiện nay có 4 loại van điều khiển khí nén chính như sau:

  1. Van bướm điều khiển khí nén
  2. Van bi điều khiển khí nén
  3. Van cầu điều khiển khí nén
  4. Y xiên điều khiển khí nén

a.Van bướm điều khiển khí nén

Đây là dòng van thông dụng và cũng được sử dụng nhiều nhất tại thị trường Việt Nam hiện nay, van có cánh van dạng đĩa hình con bướm nên được gọi là van bướm, chất liệu thân van phụ thuộc vào môi trường sử dụng nhưng chủ yếu là gang, inox hoặc nhựa. Van bướm đóng mở bằng khí nén có các kích thước từ trung bình đến lớn bắt đầu từ DN40 – DN600, kiểu nối lắp chính là mặt bích và wafer.

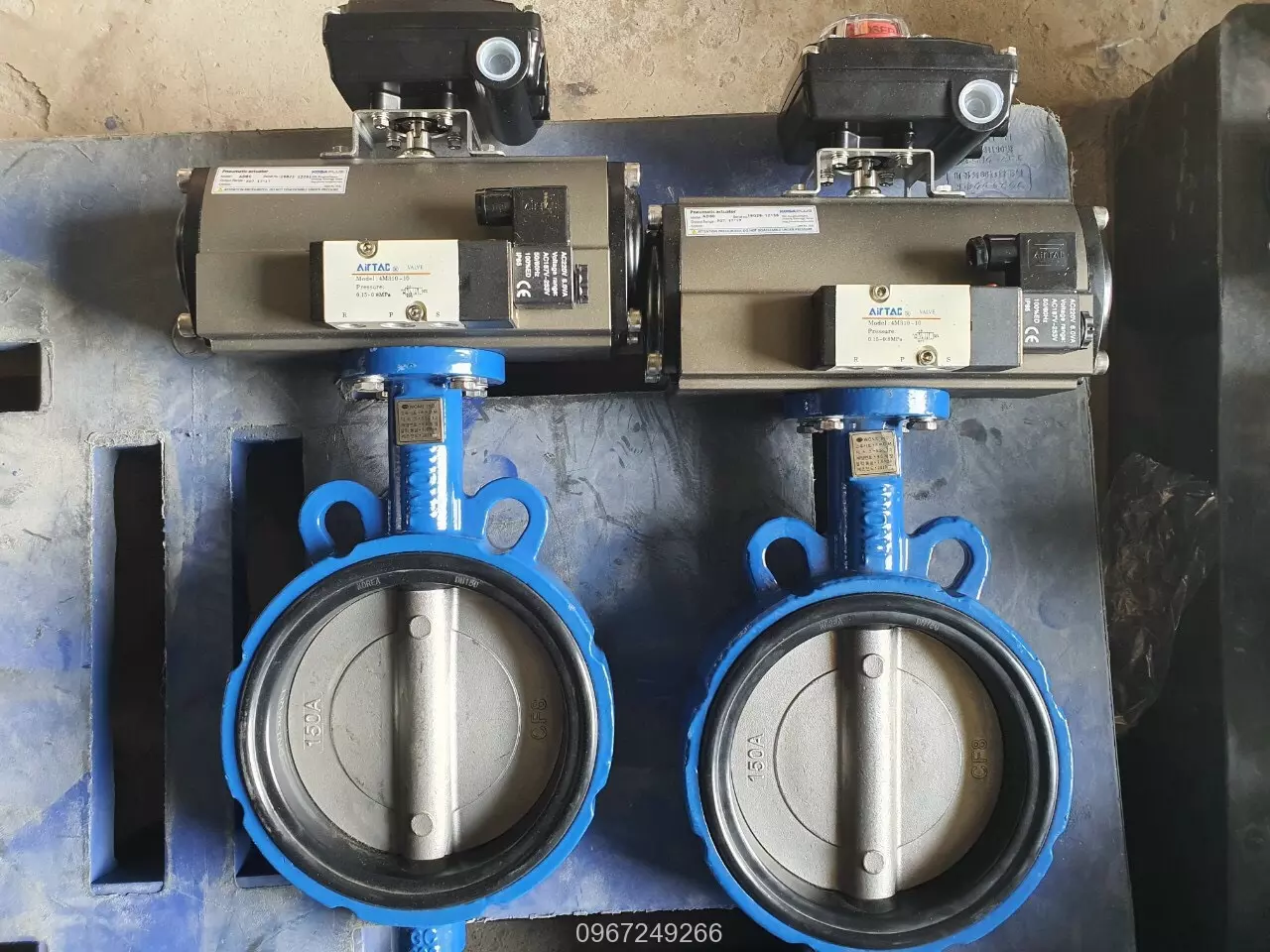

Van bướm điều khiển khí nén

Thông số kỹ thuật của van bướm khí nén

  • Chất liệu: Gang, thép, SUS 304, SUS 316 nhựa PVC, u-PVC, CPVC
  • Kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400
  • Áp suất làm việc: 16bar
  • Điều khiển: Điều khiển khí nén On/Off, điều khiển tuyến tính
  • Áp suất khí nén: 2 bar – 8 bar
  • Thời gian đóng mở: 1s – 2s
  • Kiểu kết nối: Nối mặt bích Wafer, Lug
  • Hãng sản xuất: Kosaplus, Haitima
  • Xuất xứ: Hàn Quốc, Đài Loan
  • Bảo hành: 12 tháng
Xem thêm:   Angle seat valve là gì? Van y xiên có cấu tạo như thế nào?

b.Van bi điều khiển khí nén

Van bi điều khiển khí nén cũng được ưu chuộng không khác gì van bướm, chúng có ưu điểm là đóng mở nhanh và không bị cản trở dòng chảy như van bướm, cấu tạo của loại này cũng rất đa dạng như inox, đồng, nhựa, 2 mảnh dạng 3 mảnh và có thể phân chia nhánh theo dạng chữ T và chữ L. Dòng van bi khí nén thích hợp sử dụng cho các ứng dụng có kích thước từ nhỏ đến trung binh, chủ yếu từ DN15 – DN200, kết nối với ống dẫn bằng phương pháp nối ren, mặt bích và dán keo.

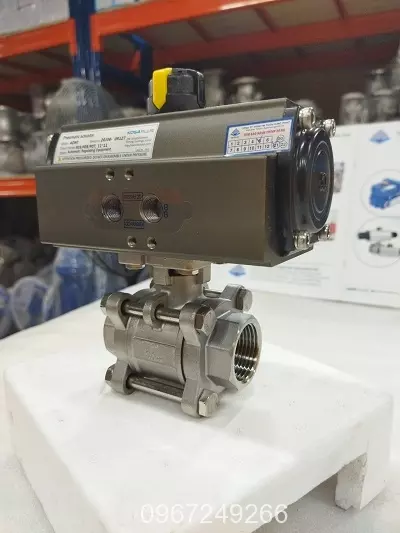

Van bi điều khiển khí nén Hàn Quốc

Thông số kỹ thuật van bi khí nén:

  • Loại van: Van bi 2pc, van bi 3pc, van bi 3 ngã
  • Chất liệu: Inox 304, inox 316
  • Kích thước: DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150
  • Điều khiển: Điều khiển bằng khí nén
  • Kết nối: Nối ren, nối mặt bích JIS 10K, BS PN16, ANSI Class 150…
  • Chế độ: On/Off
  • Áp suất hoạt động: 16bar
  • Nhiệt độ làm việc: 120 độ C
  • Thương hiệu: Kosaplus, Haitima
  • Xuất xứ: Hàn Quốc, Đài Loan
  • Bảo hành: 12 tháng

c.Y xiên điều khiển khí nén

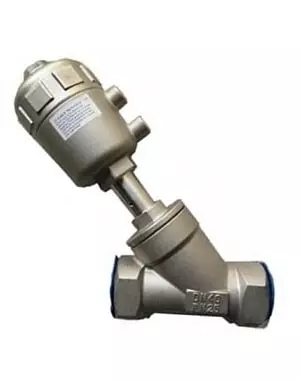

Y xiên khí nén

Thông sô kỹ thuật:

  • Chất liệu van: SUS 304
  • Cánh van: Inox 304 / Inox 316
  • Chất liệu gioăng: PTFE
  • Dạng van: Thường đóng
  • Áp lực làm việc: 16bar
  • Kích thước: D15, D20, D25, D32, D40, D50
  • Kết nối: Ren / Mặt bích
  • Áp suất khí nén: 0 – 8bar
  • Nhiệt độ làm việc: -10 đến 180 độ C
  • Xuất xứ: Trung Quốc, Taiwan

5.Tổng kết về van điều khin khí nén

Bài viết trên chúng tôi đã giới thiệu qua sơ lược về các kiến thức của van điều khiển khí nén, bạn đọc có cần tham khảo thêm chi tiết về các dòng van điều khiển khí nén vui lòng tuy cập qua website: vannuoccongnghiep.net để được biết thêm thông tin chi tiết. Trân trọng cảm ơn!!!
