Van bướm điện và nguyên lí hoạt động

Tổng quan về van bướm điện

  • Van bướm điện hay có tên là van bướm điều khiển bằng điện được điều khiển bằng dòng điện 24V-380V sau đó qua mô tơ điện tác động bộ phận truyền động tới trục van bướm làm cho van bướm xoay 1 góc 90 độ tạo ra trạng thái đóng/mở
  • Ngoài ra van còn có dạng điều tiết lưu lượng. Van được dùng như một khóa nước bình thường với hiệu quả cực kỳ cao so với dòng van cơ thông thường

>>>Xem thêm các sản phẩm van điện tại đây: Van điều khiển điện

Thông số kỹ thuật:

  • Kích thước chuẩn: 50A – 1200A
  • Thân van: Gang, thép, inox
  • Trục của van: Inox
  • Điện áp hoạt động: 12V/24V/220V/380V
  • Nhiệt độ hoạt động: -20 – 400oC
  • Môi trường: Dầu, nước, hơi, gas

Cấu tạo của van bướm điều khiển bằng điện

Van bướm điều khiển bằng điện được chia cấu tạo thành 2 phần rõ rệt:

Van bướm

Là thiết bị được lắp trên đường ống giúp cho lưu chất chảy qua đồng thời có thể đóng/mở để lưu chất chảy qua đường ống. Van cũng có thể đóng mở theo từng góc giúp ra điều tiết lưu lượng qua van theo những góc nhất định.

Cấu tạo của van bướm

Cấu tạo của van bướm

Mô tơ điện

  • Là phần được sản xuất để lắp vào các loại van bướm khác nhau tùy thuộc vào môi trường sử dụng của chúng
  • Mô tơ điện thường được chế tạo bằng vỏ kim loại, hợp kim hoặc nhựa dẻo, có điện áp khoảng 24V – 380V. Mô tơ điện hiện nay thường đạt chuẩn ip 67 đảm bảo làm việc trong môi trường ẩm ướt
Xem thêm:   Phi ống là gì? Sao lại gọi là DN? Tìm hiểu về quy cách ống

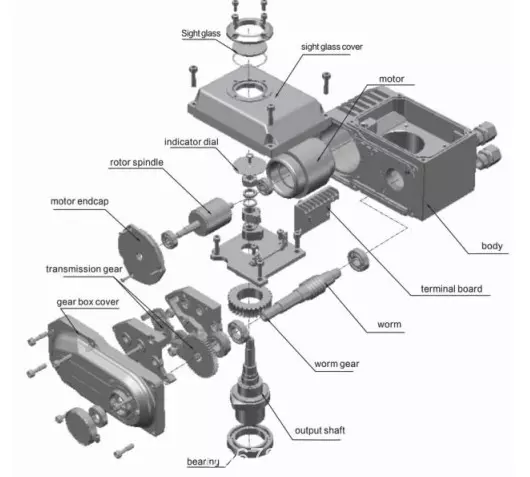

 Cấu tạo của bộ điều khiển điện Haitima Đài Loan

Cấu tạo của bộ điều khiển điện Haitima Đài Loan

Nguyên lý hoạt động của van bướm điều khiển điện

Van bướm có 2 bộ phận là động cơ và thân van. Bộ động cơ có nhiệm vụ xoay trục góc nhất định đã được cài đặt khi ta cấp điện vào từ đó cánh van sẽ xoay theo góc thông thường là 90 độ để đóng/mở.

Dựa vào chức năng của van, môi trường sử dụng sản phẩm mà được phân loại thành các dạng chính sau:

  • Van bướm điều khiển điện on/off: Đây là loại van thông dụng hất trên thị trường, nó có chứ năng giúp van đóng/mở nhanh chóng, khi chạy hết hành trình nó sẽ tự động ngắt và giữ nguyên trạng thái khi nào cần đảo vị trí van ta lại cấp điện cho nó
  • Van bướm điều khiển điện tuyến tính: Loại van này điều tiết chính xác lưu chát chảy qua van. Loại này ít được sử dụng hơn vì yêu cầu kỹ thuật cao. Giá thành loại này cũng tương đối đắt đỏ, do đó nếu không yêu cầu kỹ thuật cao thì chúng ta nên tránh sử dụng để giảm chi phí. Loại này thường dùng để điều tiết áp suất. điều tiết nhiệt độ..vv

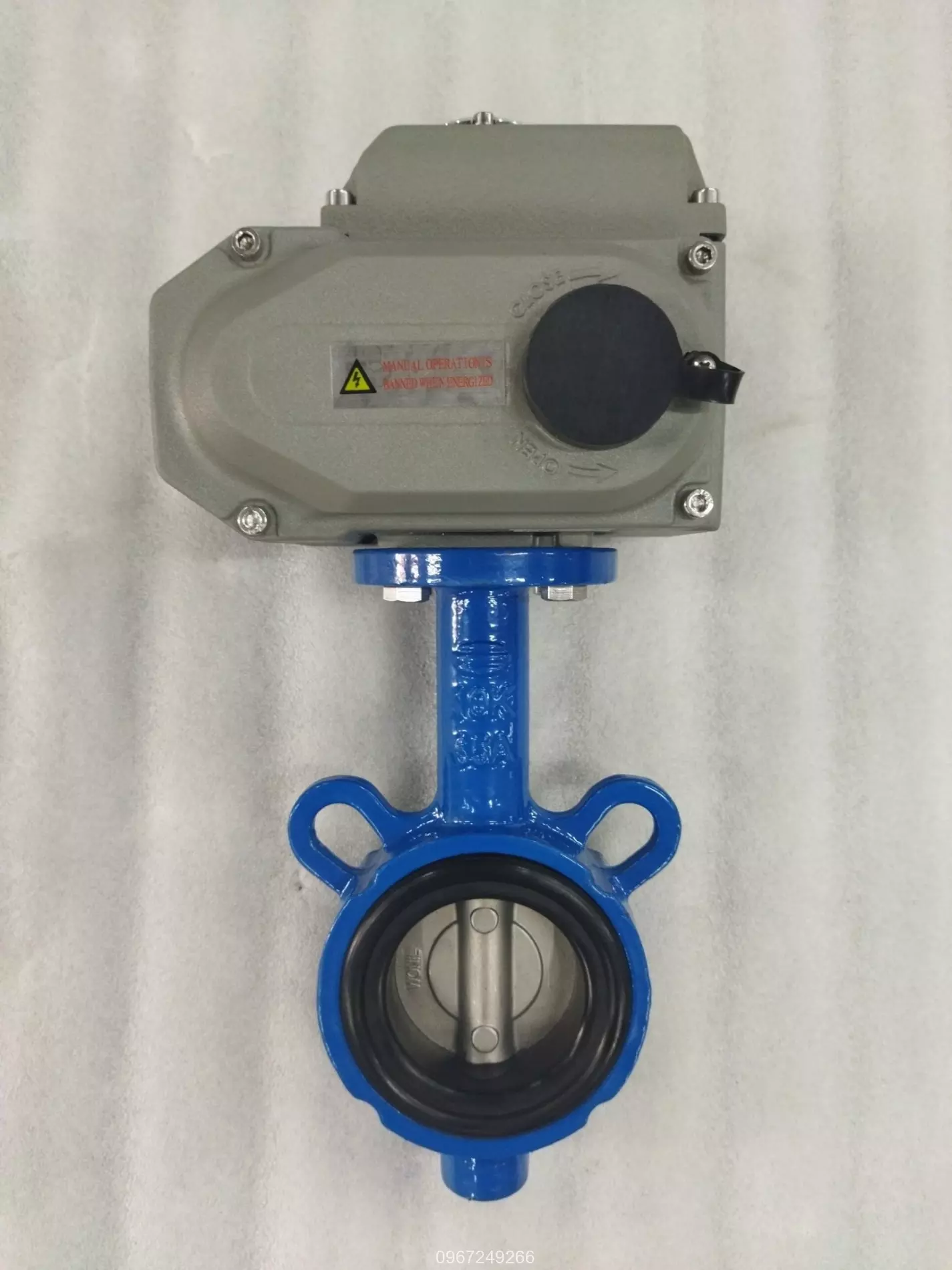

 Van bướm điều khiển điện on/off

Van bướm điều khiển điện on/off

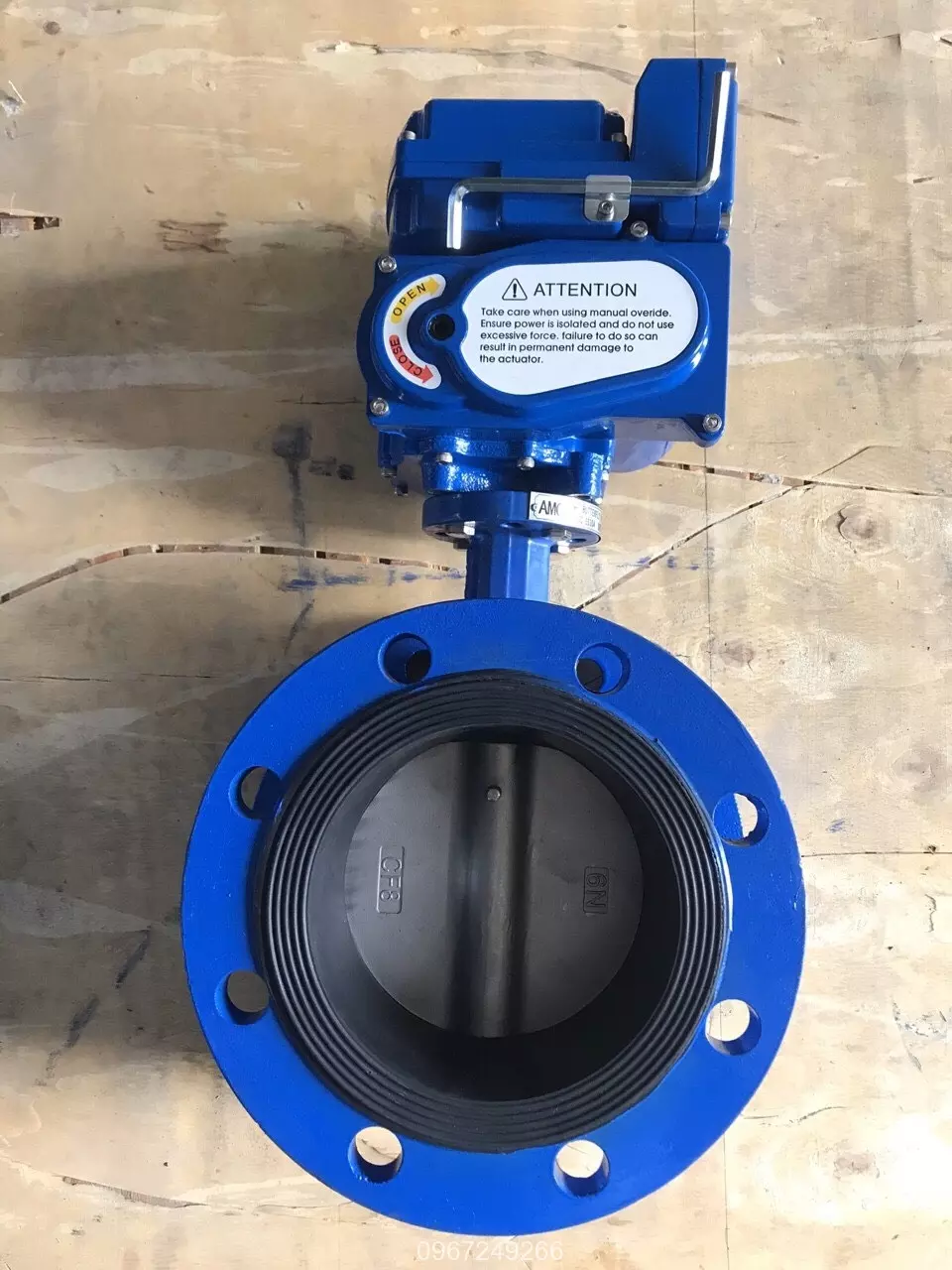

Van bướm đóng mở bằng điện theo góc tuyến tính

Van bướm đóng mở bằng điện theo góc tuyến tính

>>>>>Xem thêm sản phẩm liên quan: Van bướm điều khiển điện

Ứng dụng thực tế của van bướm điều khiển điện

  • Thường được ứng dụng cho các đường ống có kích cỡ size lớn từ DN50 – DN1000
  • Được điều khiển bằng điện nên van được lắp đặt ở những vị trí khó thao tác bằng tay như các loại van khác
  • Được sử dụng cho các nhà máy cung cấp nước, xử lý nước thải
  • Hệ thống PCCC cho các xí nghiệp, nhà máy, tòa nhà, sản xuất kính, xi măng
  • Các nhà máy thức ăn chăn nuôi có liên quan đến đường ống, lưu chất khí, lỏng, hơi..
Xem thêm:   Khí nén là gì

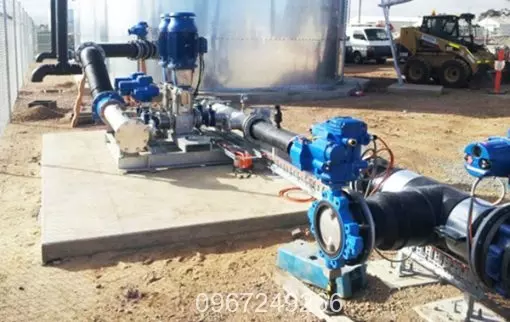

Lắp đăth van bướm điện cho hệ thống cấp nước

Lắp đặt van bướm điện cho hệ thống cấp nước

Đánh giá chung van bướm điều khiển điện

Ưu điểm:

  • Van được điều khiển bằng một dòng điện cho nên việc đóng hay mở van trở nên cực kì dễ dàng và linh hoạt. Giá thành rẻ
  • Điện áp sử dụng phong phú: 12V, 24V, 220V, 380V. Tuổi thọ van cao
  • Có thể hoạt động trong nhiều môi trường khác nhau

Nhược điểm:

  • Không có kiểm nối ren cho nên không dùng được cho các đường ống size nhỏ
  • Khi mất điện van sẽ không hoạt động mà chúng ta phải thao tá bằng tay

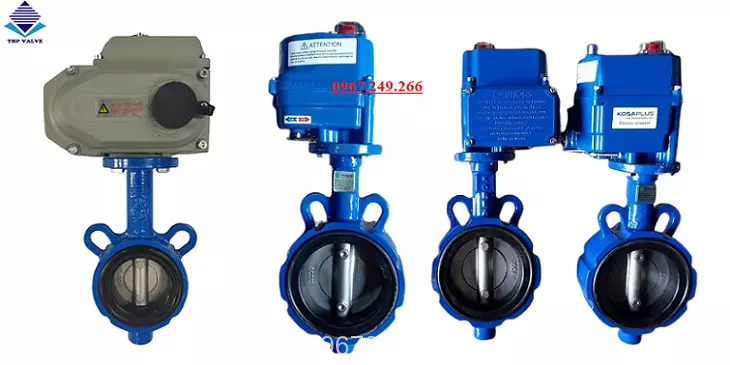

Van bướm đóng mở bằng bộ điện Hàn Quốc và Đài Loan

Van bướm đóng mở bằng bộ điện Hàn Quốc và Đài Loan
