Van mặt bích là gì? Tìm hiểu về các loại van mặt bích

1.Van mặt bích là gì? Có các loại mặt bích nào?

Van mặt bích có nghĩa là những loại van công nghiệp có sử dụng phương pháp kết nối bằng mặt bích nên được gọi là van mặt bích.

Kết nối mặt bích có ưu điểm mang đến sự chắc chắn cần thiết cho van với đường ống, chống rò rĩ, rung lắc và hao mòn do thời gian sử dụng.

Hiện nay có các tiêu chuẩn kết nối mặt bích trên thế giới như JIS, BS, ANSI, DIN mỗi loại sẽ có tính chất đặc điểm riêng như về kích thước đường kính, độ dày, số lỗ và tâm lỗ. Chính vì thế khi chúng ta lựa chọn sản phẩm phải chú ý đến điểm này để tránh sai lệch kích thước.

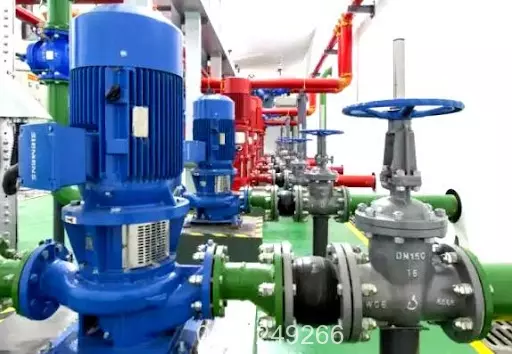

Lắp đặt van mặt bích

2.Van sử dụng mặt bích có những loại nào?

a.Van bi mặt bích

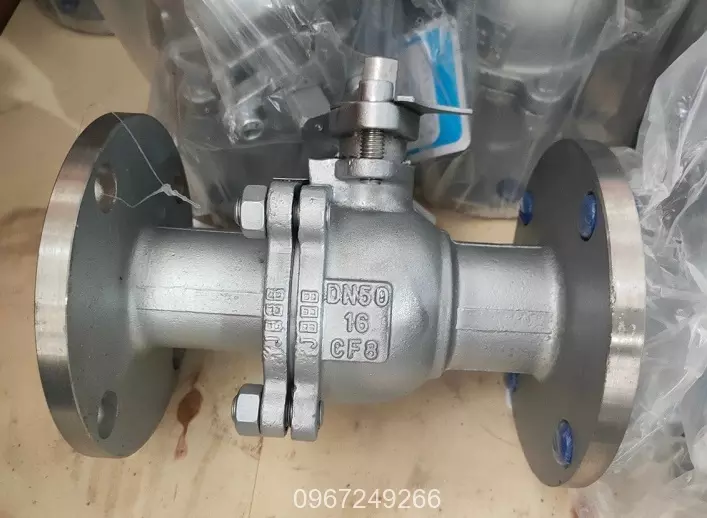

Van bi mặt bích inox tay gạt

Van bi mặt bích là một sản phẩm van bi có chất liệu từ inox hoặc nhựa kết nối với đường ống bằng phương pháp nối bích đem đến sự chắc chắn cần thiết cho van.

Thông số kỹ thuật:

  • Kích cỡ: DN50 – DN200
  • Vật liệu cấu tạo: inox 304, inox 316, nhựa PVC, UPVC, CPVC
  • Kiểu điều khiển: tay gạt hoặc tay quay
  • Kết nối: mặt bích
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Làm kín: gioăng PTFE, Teflon
  • Áp lực làm việc: 10bar  – 16bar
  • Nhiệt độ: 0 – 180 độ C
  • Môi trường sử dụng: nước, xăng dầu, hóa chất, nước muối
Xem thêm:   Các lỗi thường gặp ở van bướm

b.Van bướm kết nối mặt bích

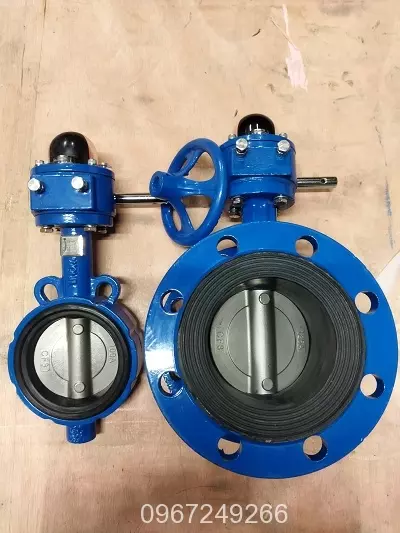

Van bướm mặt bích

Van bướm mặt bích được gắn nối trực tiếp vào van bướm để sẵn kết nối với đường ống một cách nhanh chóng, các tiêu chuẩn kết nối mặt bích của van bướm hiện nay như JIS, BS hoặc DIN.

Thông số kỹ thuật:

  • Kích cỡ: DN80 – DN800
  • Vật liệu cấu tạo: thân gang, inox304
  • Cánh van: inox 304
  • Gioăng: cao su tổng hợp teflon, PTFE
  • Kiểu điều khiển: tay quay, bộ điện, khí nén
  • Kết nối: 2 mặt bích
  • Tiêu chuẩn: JIS10K
  • Áp lực làm việc: 10bar – 16bar
  • Nhiệt độ làm việc: 0 – 180 độ C
  • Môi trường: nước, hóa chất, xăng dầu

c.Van cổng mặt bích

Van cổng mặt bích Hàn Quốc

Van cổng mặt bích được sử dụng cho những đường ống có kích thước từ trung bình cho đến lớn, thông thường sẽ từ DN50 trở lên, đem lại sự cố định cần thiết cho loại van này.

Thông số kỹ thuật:

  • Kích cỡ: DN50 – DN600
  • Vật liệu cấu tạo: gang cầu, inox 304
  • Kiểu điều khiển: tay quay vô lăng
  • Kết nối: mặt bích
  • Trục van và cánh van: inox 304
  • Gioăng làm kín: PTFE, FPDM
  • Tiêu chuẩn: JIS 10K, BS PN16, ANSI class150, DIN PN 16
  • Áp lực tối đa: 10bar – 25bar
  • Nhiệt độ làm việc: 0 – 180 độ C
  • Môi trường sử dụng: nước, hóa chất, dầu khí

d.Van cầu mặt bích

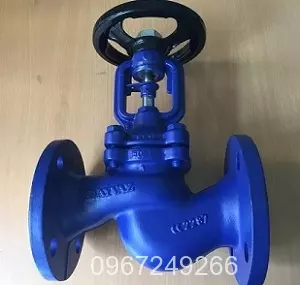

Van cầu kết nối mặt bích

Cũng giống như những van đóng mở và điều khiển khác van cầu mặt bích được sử dụng phương pháp nối bích để tăng thêm độ chắc chắn cho van, van cầu sử dụng để đóng mở và điều chỉnh tiết lưu trong đường ống.

Thông số kỹ thuật:

  • Kích cỡ: DN15 đến DN1000
  • Chất liệu van: Inox, thép, đồng, gang
  • Trục – đĩa van: inox, thép không rỉ
  • Kiểu kết nối: mặt bích
  • Tiêu chuẩn mặt bích: JIS10K, BS PN16, DIN
  • Kiểu điều khiển: tay quay vô lăng, điều khiển điện, điều khiển khí
  • Áp lực làm việc: PN10 – PN16 – PN25
  • Nhiệt độ làm viêc: -20 đến 400 độ C
  • Môi trường làm việc: Nước, hơi, khí, dầu…
Xem thêm:   Valve là gì? Tìm hiểu các loại van công nghiệp

e.Van một chiều mặt bích

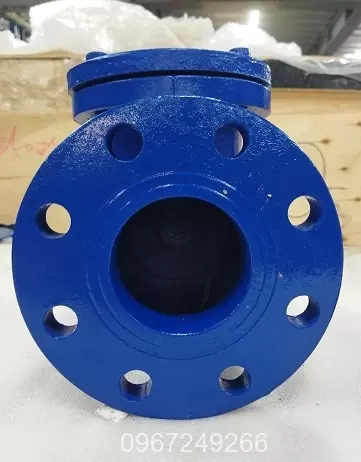

Van một chiều nối bích

Van một chiều mặt bích với công dụng ngăn không cho dòng nước trào ngược trở lại, chỉ cho chảy theo một hướng nhất định. Van được sử dụng nhiều ở các nhà máy xử lí nước hiện nay.

Thông số kỹ thuật:

  • Kích cỡ: từ DN50 – DN450
  • Vật liệu: inox304, gang đúc
  • Kiểu kết nối: lắp bích
  • Tiêu chuẩn: JIS10K
  • Nhiêt độ: 180 độ C
  • Áp suất: PN10 – PN16
  • Môi trường làm việc: nước, chất lỏng, hóa chất

f.Van lọc Y nối bích

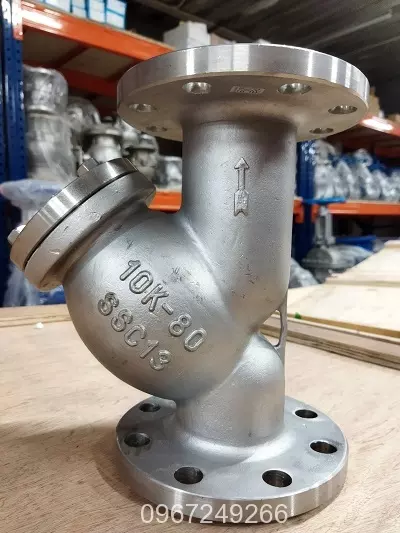

Lọc Y mặt bích

Lọc Y nối bích được sử dụng với mục đích ngăn ngừa, lọc các rác thải cặn bã và tạp chất không mong muốn ra khỏi đường ống dẫn.

Thông số kỹ thuật:

  • Kích cỡ: từ DN50 – DN450
  • Vật liệu: inox304, gang đúc
  • Kiểu kết nối: lắp bích
  • Tiêu chuẩn: JIS10K
  • Nhiêt độ: 180 độ C
  • Áp suất: PN10 – PN16
  • Môi trường làm việc: nước, chất lỏng, hóa chất

3.Tổng kết về van mặt bích

Bên trên là một số nội dung cơ bản về khái niệm van mặt bích và một số loại van mặt bích phổ biến. Bạn đọc nếu cần thêm nội dung và thông tin chi tiết hơn vui lòng truy cập vào website chính của chúng tôi: top1van.com hoặc liên lạc tới số hotline: 0967.249.266. Trân trọng!!!
