Ball valve là gì? Tìm hiểu mô tả về van bi

1.Ball valve là gì? Mô tả sơ lược về van bi

Van bi hay còn được gọi theo tên tiếng Tây tiếng Tàu là Ball valve có cấu tạo đĩa van bằng viên bi hình tròn đọc lỗ thủng tâm cho nước chảy qua nên được gọi là van bi.

Van bi được sử dụng với công dụng chính là để đóng mở, điều khiển, kiểm soát và điều tiết các loại lưu chất có trong đường ống dẫn có thể ở dạng nước, khí, hơi, ga, xăng dầu và chất thải.

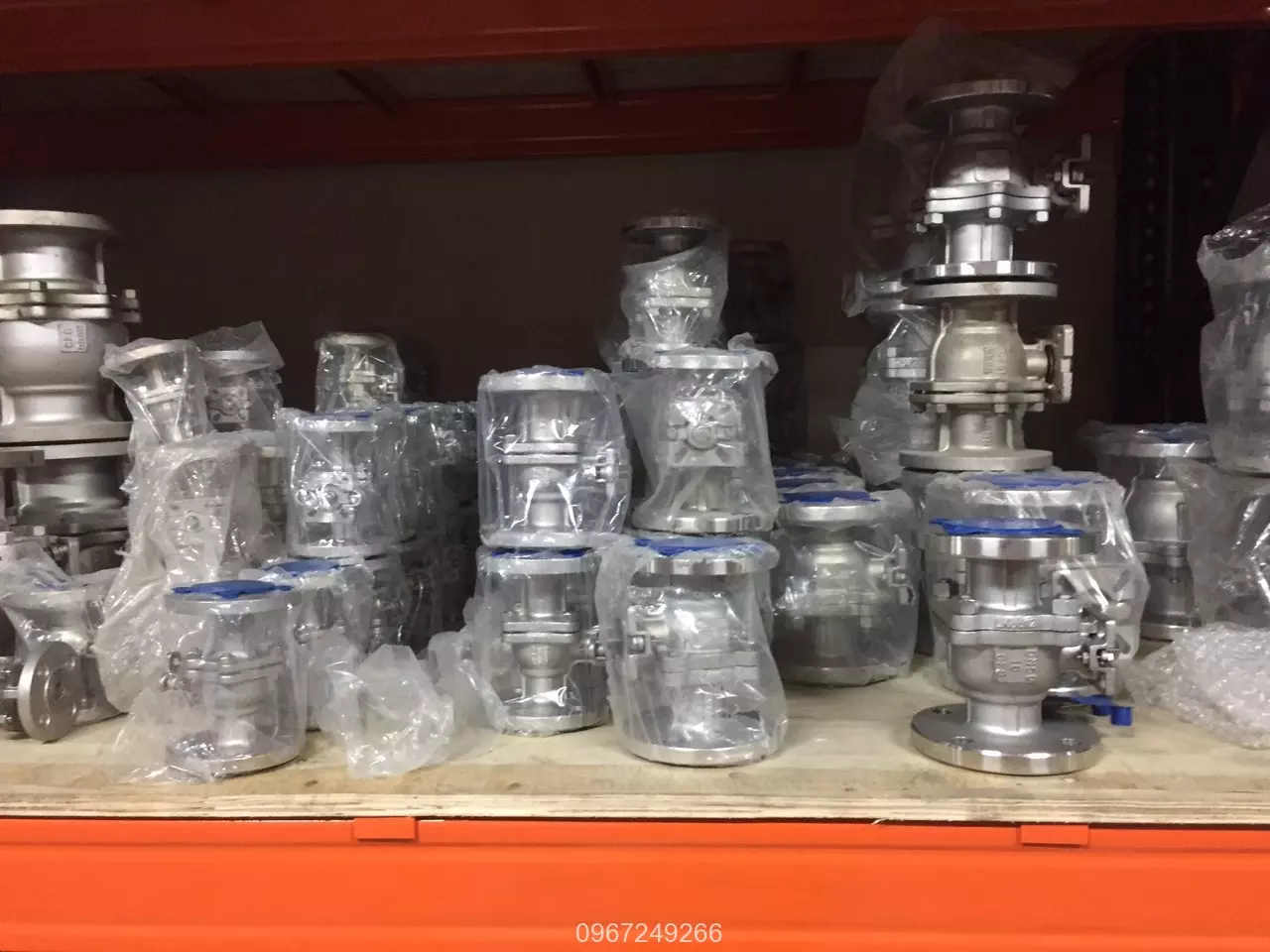

Ball valve - van bi

Ball valve hiện nay rất đa dạng về chủng loại, cấu tạo cũng như xuất xứ của chúng có thể kể đến như van bi tay gạt, van bi tay quay, van viên bi inox nối ren, van bi inox nối bích được xuất xứ nhập khẩu từ các nước hàng đầu châu Á và châu Âu. Tùy thuộc vào nhu cầu sử dụng, môi chất có trong đường dẫn mà chúng ta có thể lựa chọn ra sản phẩm phù hợp nhất.

2.Thông số kỹ thuật của ball valve – van bi

Sau đây tôi xin đưa tới bạn đọc một số thông số kỹ thuật có trong van bi.

  • Kích thước của van: DN15 – DN40 đối với nối ren, DN50 – DN200 đối với mặt bích
  • Vật liệu cấu tạo nên van: inox, gang, đồng, nhựa
  • Kiểu kết nối: ren, mặt bích hoặc dán keo
  • Kiểu điều khiển: tay gạt hoặc bộ điện, khí
  • Áp lực làm việc: 10BAR – 16BAR
  • Nhiệt độ làm việc: 0 – 180 độ C
  • Môi trường làm việc: nước sạch, nước thải, hóa chất, xăng dầu
  • Xuất xứ: châu Á, châu Âu
Xem thêm:   Van tự động bằng khí nén là gì? Các loại van điều khiển bằng khí nén tự động

3.Tìm hiểu cấu tạo Ball valve

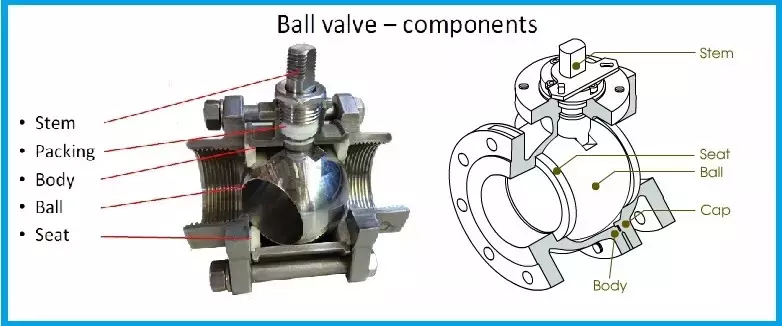

Cấu tạo của van bi

Van bi được cấu tạo gồm các bộ phận chính như:

Thân van: Đây là bộ phận phần vỏ của van và phần kết nối của van, chúng được chế tạo từ nhiều loại chất liệu khác nhau tùy loại van cụ thể.

  • Chất liệu: Thép rèn, đồng, SUS 304, SUS 316, nhựa…
  • Kết nối: Kết nối ren trong, kết nối hàn, kết nối mặt bích tiêu chuẩn

Tay gạt: Bộ phận tay gạt là bộ phận điều khiển van đóng mở cũng như điều tiết lưu lượng dòng chảy của van. tay gạt giúp điều kiển van đóng mở nhanh chóng và thuận tiện. Bộ phận tay gạt thường được làm bằng thép, inox có bọc nhựa để giúp vận hành êm ái hơn. Ở nhiều trường hợp tay gạt được thay thế bằng van bi điều khiển điện van bi điều khiển khí nén để giúp van tự động hóa hơn.

Gioăng làm kín: Gioăng làm kín thường được làm từ các loại cao su tổng hợp có tác dụng khổng để van bị rò rỉ. Nhiệt độ làm việc của van bi phụ thuộc rất nhiều vào chất liệu gioăng này. Các loại van thông dụng thường dùng gioăng PTFE (nhiệt độ làm việc 0 – 110 độ C)

Trục van: Trục van là bộ phần chuyền chuyển động điều khiển từ tay gạt điểu điều khiển đĩa van đóng mở.  Trục van vì hoạt động thường xuyên nên thường được làm bằng thép không gỉ và kim loại cứng ít bị ăn mòn.

Bi: Bi van hay còn gọi là đĩa van là bộ phận chính đóng mở cửa van Thường thì bi van được làm từ inox 304 và inox 316 để đảm bảo đồ bền, chống ăn mòn và mài mòn trong môi chất. Vì đĩa van có hình dạng viện bi mà người ta gọi chúng là van bi (ball velve).

Xem thêm:   Đơn vị bar

4.Nguyên tắc hoạt động của ball valve

Nguyên lí hoạt động của van bi khá đơn giãn và dễ hiểu như sau: khi tay gạt nằm cùng chiều với dòng chảy. Bi van có lỗ cùng hướng với dòng chảy nên cho dòng chảy đi qua.

Khi gạt cần điều khiển vuông góc với dòng nước. Bi van xoay theo, phần lỗ hổng của bi van sẽ vuông góc với dòng chảy. Phần cạnh bên sẽ chắn dòng chảy lại và không cho nước đi qua. Lúc này van ở trạng thái đóng hoàn toàn.

Nguyên lí hoạt động của ball valve

5.Đánh giá nhận định về ball valve

a.Van bi có những ưu điểm gì?

Ball valve có nhiều ưu điểm nổi bật như:

  • Độ bền cao, hoạt động tốt sau nhiều chu kỳ đóng mở van.
  • Dễ dàng vận hành và sữa chữa, có tính linh hoạt cao.
  • Có đầy đủ các phương pháp kết nối theo tiêu chuẩn hiện nay
  • Kích thước và chất liệu đa dạng sử dụng tốt cho những môi trường khắc nghiệt như hóa chất, axit
  • Gía thành khá rẻ, rẻ hơn van bướm và van cổng

b.Nhược điểm của ball valve

Với nhiều ưu điểm nổi bật như trên, tuy nhiên van bi cũng có nhiều nhược điểm như:

  • Khi đóng van, chúng sẽ giữ nước lại trong ổ bi van (đĩa van), khi nhiệt độ lạnh có thể kiến nước còn lưu lại đóng băng và gây ra kẹt van. Tệ hơn là làm vỡ đĩa van, gây hư hỏng van.
  • Kích thước van tương đối bé, không quá DN200 chỉ thích hợp lắp cho các đường ống nhỏ

Van bi inox tay gạt mặt bích

6.Tổng kết về ball valve – van bi

Trên đây là những thông tin cơ bản về ball valve, một loại van thường gặp và phổ biến nhất trong công nghiệp và dân dụng hiện nay. Mọng nhận được nhiều ý kiến góp ý của bạn đọc để chúng tôi có thể hoàn thiện bài viết hơn nữa. Trân trọng!
