Cấu tạo của van bướm tín hiệu điện

Tổng quan về van bướm tín hiệu điện

Van bướm tín hiệu điện hay còn gọi khác là van bướm kèm công tắc giám sát chính là van bướm thông thường được gắn thêm hộp tín hiệu điện. Bộ tín hiệu điện nay có nhiệm vụ cung cấp tín tới phòng điều khiển để thông báo tình của van bướm đang đóng hay mở

Van bướm kèm công tắc giám sát được sử dụng rộng rãi trong các hệ thống PCCC ( Cứu hỏa), Hệ thống cấp thoát nước, xử lý nước thải.

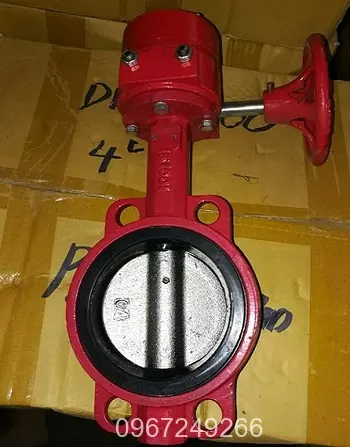

Van bướm tín hiệu điện

Van bướm tín hiệu điện

Thông số kỹ thuật:

  • Vật liệu: Gang dẻo cao cấp, Sơn phủ Eboxy màu đỏ.
  • Áp suất làm việc: PN10/PN16.
  • Tiêu chuẩn nối bích: BS, DIN, ANSI, JIS
  • Nhiệt độ làm việc: 0~120ºC.
  • Kích cỡ: DN50 đến DN500.
  • Xuất xứ: Thổ Nhĩ Kỳ, Malaysia, Hàn quốc
  • Hãng sản xuất:  KBV, ARV, SJV
  • Bảo hành: 12 tháng
  • Giấy tờ: Đầy đủ
  • Tình trạng: Hàng có sẵn

>>>>>Sản phẩm liên quan: Van bướm điều khiển điện

Cấu tạo của van bướm tín hiệu điện

Van được cấu tạo bởi các thành phần chính: Thân van, Vòng đệm, lá van (đĩa van), ty van, hộp số tay quay và hộp tín hiệu.

  • Thân van: được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy
  • Vòng đệm: Sản xuất từ cao su EPDM độ bền cao, được đúc sẵn cố định vào thân van, phù hợp với tiêu chuẩn nước sạch.
  • Lá van: dạng đĩa tròn được sản xuất từ Inox CF8/CF8, có chức năng lưu dẫn dòng
  • Ty van: sản xuất từ Inox 304/316/420, gồm hai phần trên và dưới được gắn cố định vào lá van đối xứng nhau theo chiều thẳng đứng.
  • Hộp Số Tay quay: được sản xuất từ thép không rỉ, gắn cố định vào thân trên của van bằng bu lông và đai ốc.
  • Hộp tín hiệu điện: làm bằng Plastic có bộ tín hiệu điện gồm 03 dây, dây trắng báo mở, dây đen báo đóng và dây đỏ là dây trung hòa.
Xem thêm:   Van cổng Hàn Quốc có cấu tạo như thế nào?

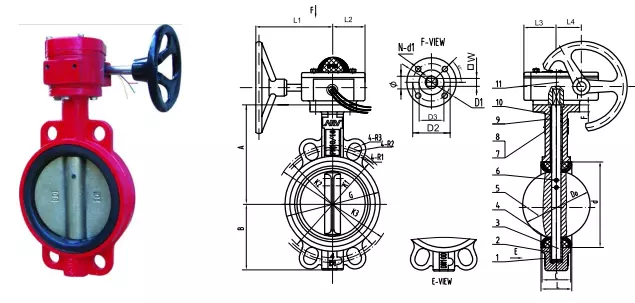

Cấu tạo van bướm tín hiệu điện

Cấu tạo van bướm tín hiệu điện

Nguyên lý hoạt động của van bướm tín hiệu điện

Khi van đóng kín (góc mở lá van 0°) lá van sẽ chặn hoàn toàn dòng chảy trong đường ống và báo tín hiệu về tủ điều khiển là trạng thái đóng.

– Khi van được mở  (góc mở lá van 90°) lá van sẽ nằm song song với dòng chảy, lưu lượng dòng chảy trong đường ống là lớn nhất, tín hiệu báo về tủ điều khiển là trạng thái mở.

Để hiểu rõ hơn xin mời quý vị xem video sau

Nguyên lí hoạt động của van bướm kèm công tắc giám sát

Ứng dụng thực tế của van bướm tín hiệu điện

Van bướm tín hiệu điện có thể hiển thị trạng thái công tắc van, chủ yếu được lắp đặt trong các hệ thống phòng cháy chữa cháy của các tòa nhà cao tầng và các đường ông khác cần hiển thị trạng thái chuyển đổi van

Van bướm kèm công tắc giám sát cần kết nối với hệ thống báo cháy vì vai trò chính được sử dụng trong báo cháy

Khi van được đóng/mở ở một vị trí xác định, thiết bị tín hiệu của van gửi đến trung tâm phát hiện cháy để cho răng van bướm cần được đóng/mở để ngăn van do nhầm lẫn và ảnh hưởng đến nước phun tự động

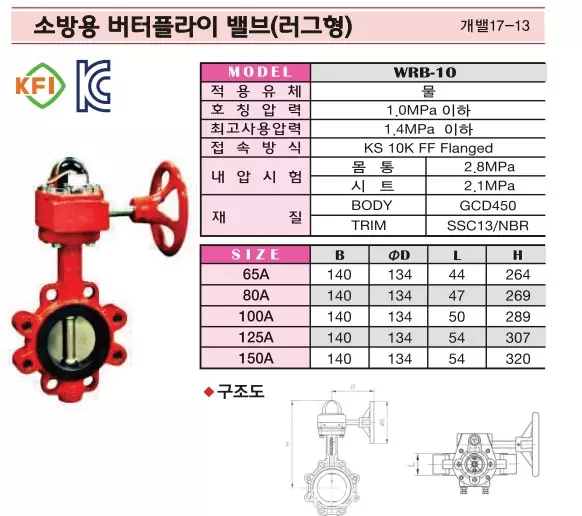

Cung cấp catalog của van bướm tín hiệu điện Wonil Hàn Quốc

Cung cấp catalog của van bướm tín hiệu điện Wonil Hàn Quốc

Đánh giá chung về van bướm tín hiệu điện

Một số ưu điểm của dòng van bướm kèm công tắc giám sát

  • Vận hành đóng/mở bằng tay dễ dàng
  • Cảnh báo trạng thái hiện tại của van đóng hay mở
  • Van được sản xuất từ gang cầu FCD450, inox CF8/CF8m, cao su EPDM cho độ bền cao, chống rỉ sét
  • Giá thành rẻ, thiết kế nhỏ gọn, trong lương van nhẹ, tốn ít diện tích khi lắp đặt
Xem thêm:   Các loại van Wonil Hàn Quốc hiện nay

Một số lưu ý khi lắp đặt

  • Mở lá van bướm ở góc mở khoảng 1/4 trước khi lắp đặt để tránh biến dạng vòng đệm cao su khi siết quá chặt, có thể gây kẹt lá van hoặc rò rỉ nước.
  • Khoảng cách giữa hai mặt bích phải vừa đủ để lắp đặt van, tránh bị biến dạng vòng đệm.
  • Không dùng miếng đệm giữa mặt bích và van.
  • Kích thước mặt bích phải bằng kích thước van.
  • Không hàn mặt bích gần van bướm đã lắp đặt.
  • Nối đúng dây điện báo trạng thái.
  • Van có thể lắp linh động theo phương thẳng đứng hoặc phương ngang tùy nhu cầu sử dụng.

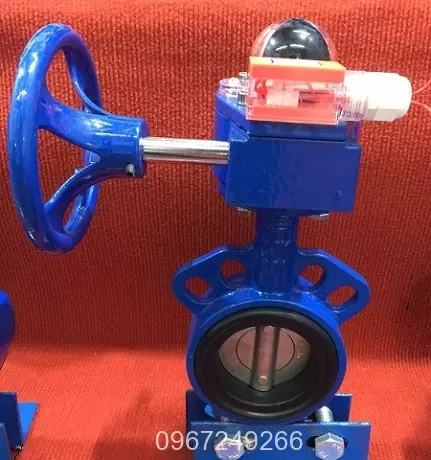

Van bướm tính hiệu điện Wonil Hàn Quốc

Van bướm tính hiệu điện Wonil Hàn Quốc
