Van bướm điện tuyến tính là gì?

Tổng quan về van bướm điện tuyến tính

Van bướm điều khiển tuyến tính hay còn gọi là van bướm điều khiển điện đóng mở theo góc. Đây là sản phẩm có thể mở các góc độ 10, 20, 30, 45, 60…90 độ. Van bướm điện tuyến tính là dạng van mở nhiều vị trí khác nhau, nhiều trạng thái khác nhau.

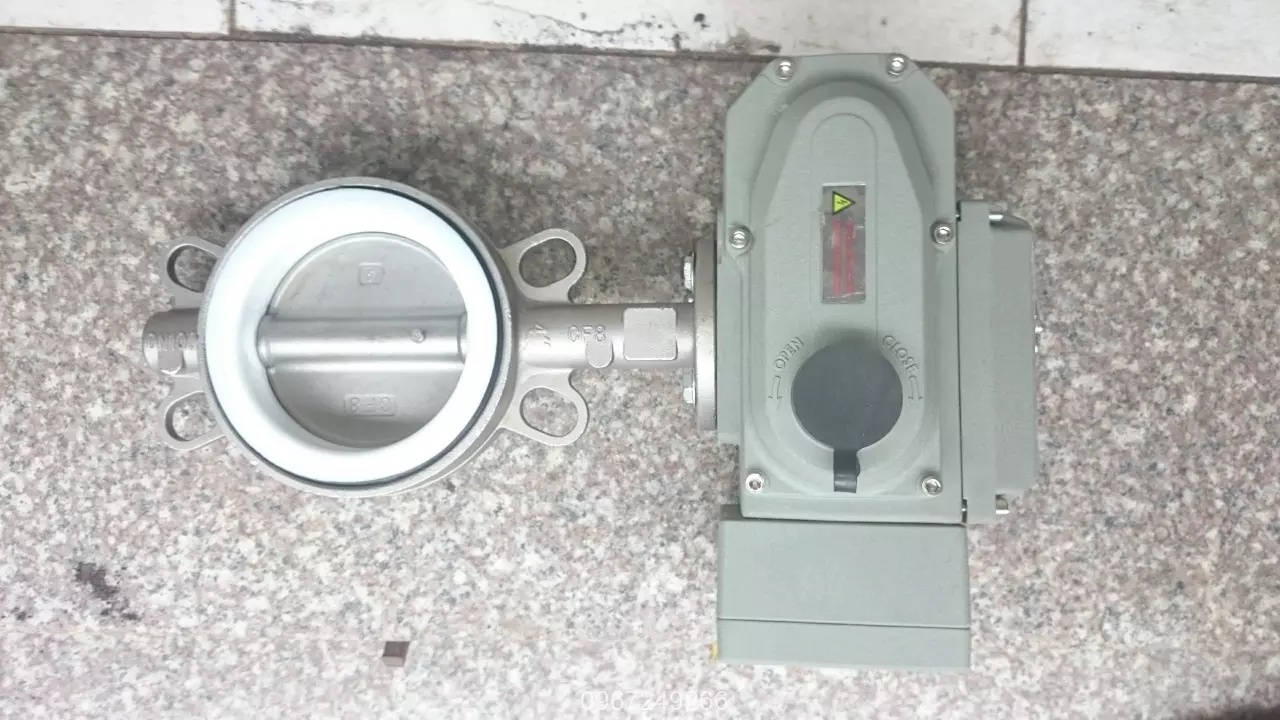

Van bướm điện tuyến tính

Van bướm inox điều khiển điện tuyến tính

Thông số kỹ thuật:

  • Kích thước: 50A, 65A, 100A, 125A, 150A, 200A, 250A, 300A, 350A, 400A, 500A – 1200A
  • Vật liệu van:
  • Thân gang, cánh inox 304, đệm EPDM
  • Thân inox 304, cánh inox 304, đệm PTFE
  • Thân inox 304, cánh inox 304, không gioăng đệm
  • Điện áp: 24V, 220V, 380V
  • Tín hiệu điện áp: 0 ~ 10mA , 4 ~ 20mA
  • Điều khiển dạng: Tuyến Tính
  • Áp lực làm việc: 10bar, 16bar, 25bar
  • Nhiệt độ làm việc: – 5 độ C ~ 180 độ C
  • Sử dụng môi trường: Nước, nước đa dụng, khí, hơi nóng, hóa chất, dầu , xăng, xi măng
  • Xuất xứ: Hàn Quốc, Đài Loan

>>>>Xem thêm: Van bướm điều khiển điện tuyến tính

Cấu tạo của van bướm hoạt động tuyến tính

Van bướm hoạt động bằng tuyến tính được chia làm 2 bộ phận chính:

Xem thêm:   Safety valve là gì? Giới thiệu về van an toàn

Bộ điều khiển van bằng tín hiệu tuyến tính: là dùng nguồn 4 – 20mA khi tín hiệu anlog cấp vào thì van cũng thay đổi trạng thái theo, với tín hiệu 4mA thì van mở ở góc 0% , với tín hiệu 20mA thì van mở ở góc 100%, trạng thái đóng mở có thể đảo ngược lại thông qua switch trên board.

Thân van bướm: được làm từ thép, gang, inox , tùy vào điều kiện sử dụng mà ta sử dụng vật liệu thích hợp

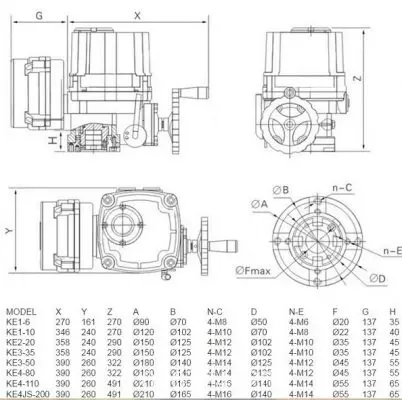

Cấu tạo của bộ điện tuyến tính

Cấu tạo van bướm điều khiển điện tuyến tính

>>>Bấm vào để xem sản phẩm tương tự: Van bi điều khiển điện tuyến tính

Nguyên lý hoạt động van bướm hoạt động bằng tuyến tính

Van bướm điều khiển đóng mở theo góc bằng tuyến tính sẽ nhận được tín hiệu 4-20mA này van sẽ đóng mở tương ứng với các góc khác nhau

Tín hiệu đầu vào được lấy như: Cảm biến áp suất, nhiệt độ, đồng hồ tiếp điểm điện 3 kim, cảm biến lưu lượng

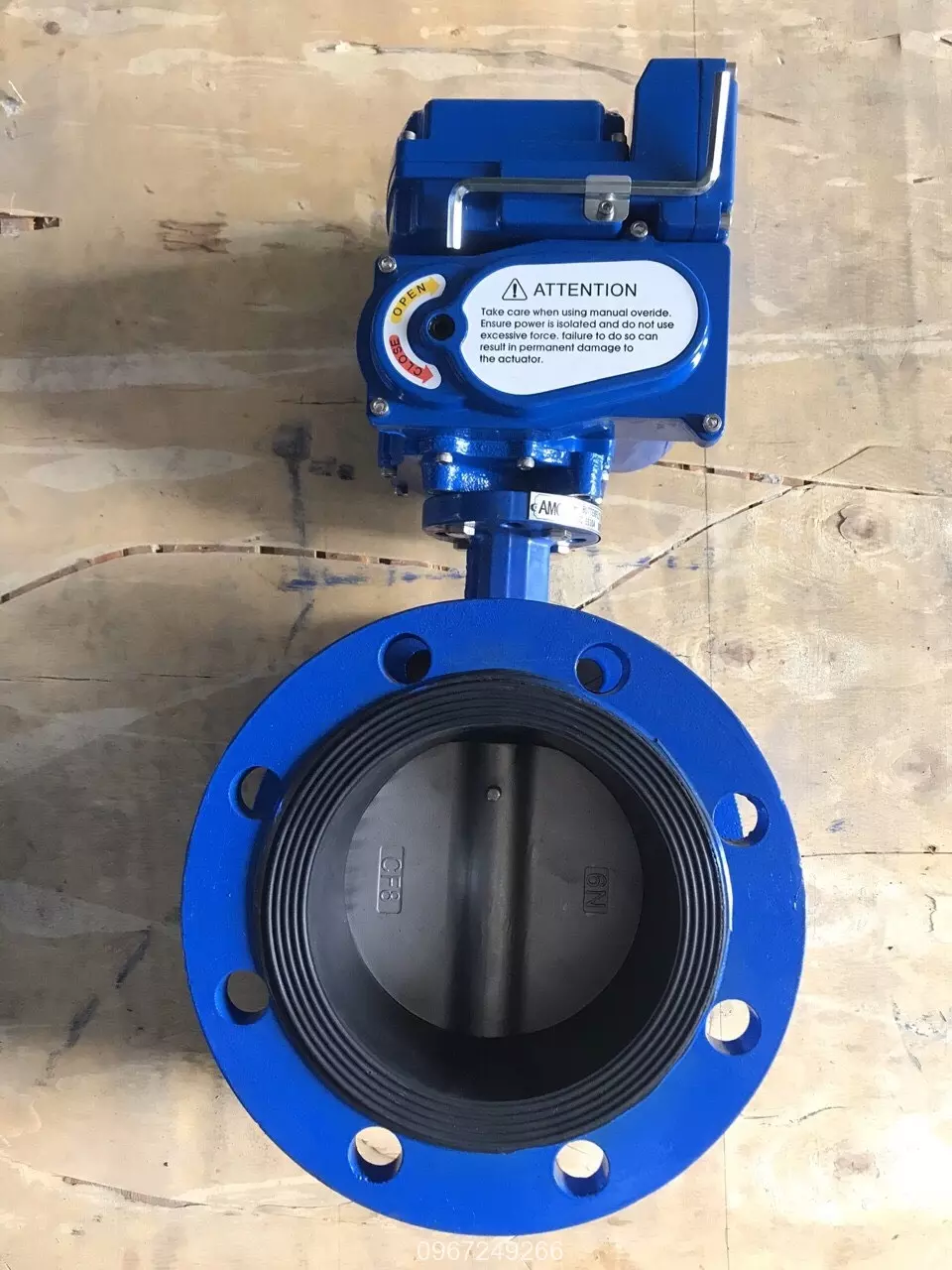

Van bướm đóng mở bằng điện tuyến tính Hàn Quốc

Van bướm đóng mở bằng điện tuyến tính Hàn Quốc

Ứng dụng van bướm điều khiển điện tuyến tính

Van bướm điều khiển điện tuyến tính được ứng dụng cho các hệ thống điều tiết nước, lưu lượng chất lỏng đa dụng, hóa chất:

  • Nhà máy xử lý nước thải
  • Nhà máy cung cấp nước sạch
  • Nhà máy chế biến gỗ, bột giấy, bột săn, than
  • Nhà máy sản xuất dược phẩm, thực phẩm

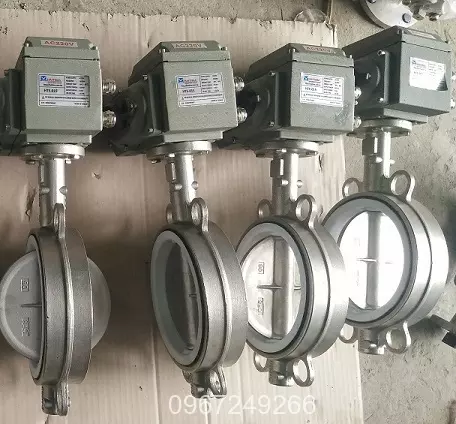

Van bướm inox đóng mở bằng các góc khác nhau

Van bướm inox đóng mở bằng các góc khác nhau

Đánh giá chung về van bướm điều khiển điện tuyến tính

Ưu điểm:

Chạy bằng nguồn điện sẵn có

Xem thêm:   Chất dẫn điện là gì

Đa dạng kích cỡ từ DN50 – DN1200

Dễ dàng bảo trì lắp đặt thay thế từng bộ phận

Van có thể đóng mở tại vị trí cửa van theo góc độ mong muốn

Nhược điểm:

Khi mất điện ta phải vận hành bằng tay

Hạn chế sử dụng cho các hệ thống bùn đặc, dễ gât kẹt gioăng và cháy gioăng

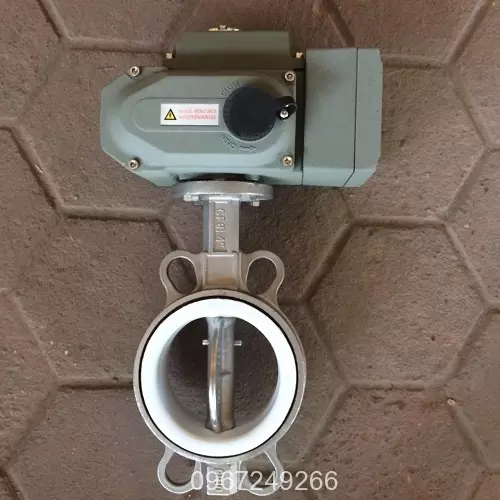

Van bướm inox 304 điều khiển tuyến tính Đài Loan

Van bướm inox 304 điều khiển tuyến tính Đài Loan
