Van bướm khí nén hoạt động như thế nào?

Tổng quan về van bướm điều khiển bằng khí nén

Van bướm điều khiển bằng khí nén là một dạng van bướm điều khiển đóng/mở bằng khí nén do bộ truyền động tạo ra. Thay vì sử dụng tay hệ thống khí nén giúp ta đóng/mở van theo cách hoàn toàn tự động. Giúp tăng hiệu quả cho hệ thống và tối ưu hóa thời gian.

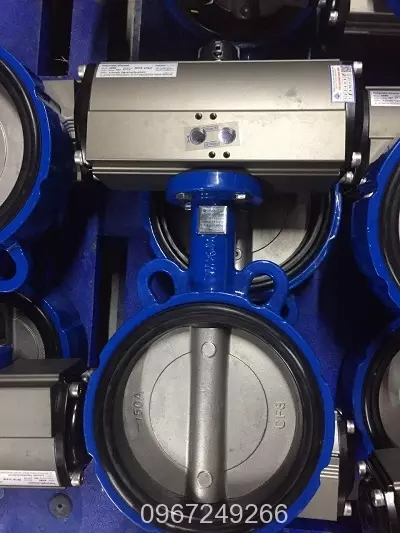

Van bướm điều khiển khí nén

Van bướm điều khiển khí nén

Thông số kỹ thuật:

Kích thước van:  DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600, DN800, DN1200.
Vật liệu thân van: INOX 304, GANG, THÉP WCB, NHỰA PVC, UPVC, PPH
Trục, đĩa van:  Inox304 CF8 – 316 CF8M.
Gioăng làm kín: Cao su EPDM, Vitton, Teflon PTFE, inox
Nhiệt độ:  -10 độ C ~ 380 độ C(Tùy vào vật liệu van)
Áp suất làm việc 10bar, 16bar, 25 bar, 40bar
Kiểu kết nối WAFER(Ép bích), FLANGE(Mặt bích), LUG(Tai bích)
Hoạt động ON/ OFF(0-90 độ) – Tuyến tính(Sử dụng tín hiệu 4-20hmA)
Tác động Tác động đơn – Tác động kép
Vật liệu bộ khí nén: Hợp kim nhôm nguyên khối, Sản xuất theo tiêu chuẩn IP67, Chống thấm nước và chống bám bụi
Thời gian mở đóng 1s – 2s
Áp suất khí nén:  2 bar ~ 8 bar
Mô men xoắn:  2.75Nm ~ 13673Nm
Thương hiệu: HAITIMA, ALOHAN, KOSA, SYPA, I-TORK
Madein: Hàn Quốc, Đài Loan, Malaysia, Trung Quốc, Nhật Bản, G7

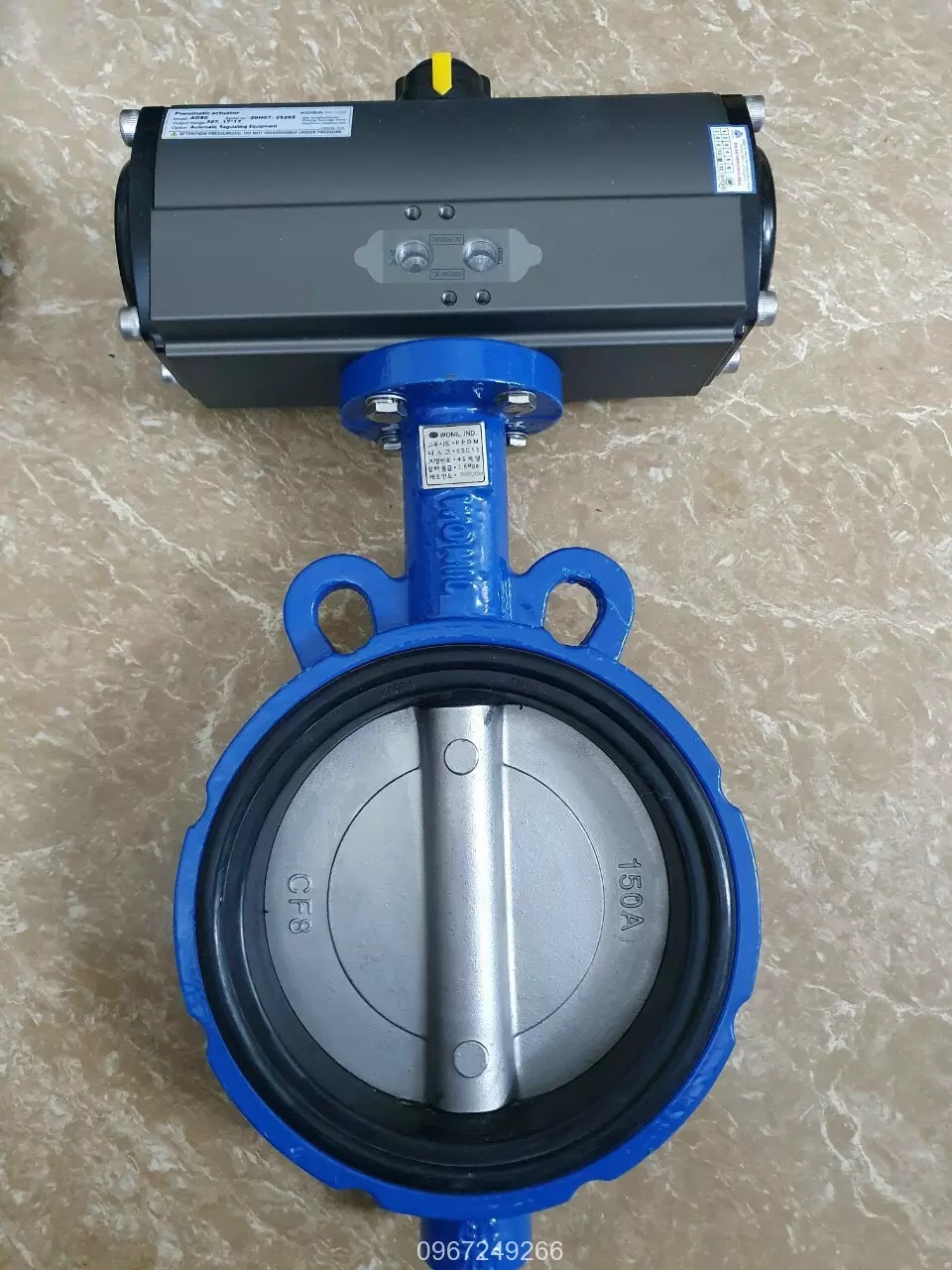

Van bướm khí nén

Van bướm khí nén

Cấu tạo của van bướm điều khiển khí nén

Van bướm điều khiển khí nén có cấu tạo gồm các bộ phận như sau:

Phần van bướm

Có kích cỡ DN50-DN90 được làm từ chất liệu như inox, gang, thép, làm việc từ nhiệt độ từ 0-180 độ C, kết nối với 2 mặt bích của đường ống , tiêu chuẩn JIS, DIN,BS.

Bộ truyển động khí nén

Sử dụng khí nén để vận hành động cơ, được làm từ hợp kim nhôm nguyên khối. Đạt tiêu chuẩn ip 67, có 2 loại là tác động đơn và tác động kép.

Van bướm điều khiển bằng khí nén còn có các phụ kiện khác đi kèm:

  • Bóng báo tín hiệu: Bộ phận lắp lên bộ truyền động bằng khí nén, có nhiệm vụ lấy tín hiệu báo trạng thái đóng/mở van và lấy tín hiệu để điều khiển van điện từ đóng/mở. Đây là một bộ phận cần thiết giúp ta nhận biết được van đáng đóng/mở
  • Van điện từ khí nén hay gọi là van đảo chiều khí nén: Van có nhiệm vụ phân chia và điều khiển dòng khí nén đi vào bộ truyền động giúp van bướm điều khiển bằng khí nén hoạt động.Có 2 loại van điện từ bằng khí nén: Một loại ốp thằng lên lưng bộ truyển động và loại kia kết nối với đầu khí nén bằng kết nối nhanh
  • Tiêu âm (Giảm thanh): Thiết bị được lắp vào van điện từ cấp khí nén để giảm tiếng ồn, được làm bằng động hoặc nhựa, có thiết kế nhỏ gọn , nhẹ
  • Bộ lọc khí nén ( lọc cốc khí ): Có chức năng chính là lọc tách nước, bụi bẩn trong khí nén, giúp nguồn khí sạch hơn nhờ có bộ phận này khả năng làm việc của van được vận hành ổn định
  • Ống dẫn khí nén và đầu nối nhanh: Dùng để nối ống khí nén với các thiết bị như bộ truyển động bằng khí nén, van điện tử, bộ lọc, bộ định vị..vv
Xem thêm:   Tìm hiểu về van bi Hàn Quốc

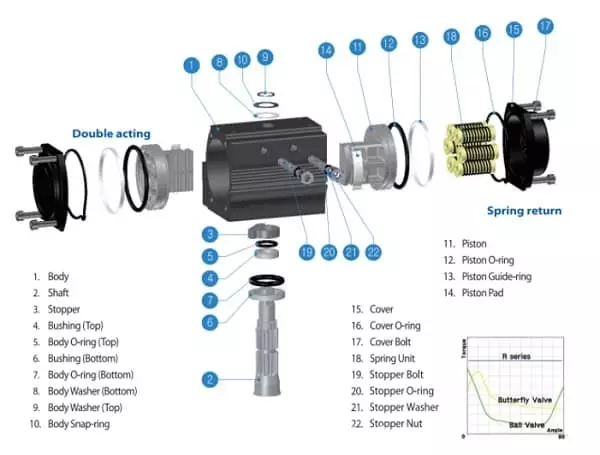

Cấu tạo của bộ khí nén Hàn Quốc

Cấu tạo của bộ khí nén Hàn Quốc

Nguyên lý hoạt động của van bướm điều khiển bằng khí nén

Van bướm khí nén bao gồm một động cơ piston, một xi lanh và 1 van bướm hoặc van bi. Khi van tín hiệu đưa khí nén vào bộ truyền động, áp suất khí nén đẩy các piston di chuyển thông qua các hệ thống bánh răng làm xoay trục đĩa và tạo thành trạng thái đóng/mở van

Cơ cấu hoạt động của loại van này khá đơn giản. Tuy nhiên nếu lắp thêm bộ định vị điều tiết khí nén thì công việc điều chỉnh van khá phức tạp và đòi hỏi người vận hành có chuyên môn

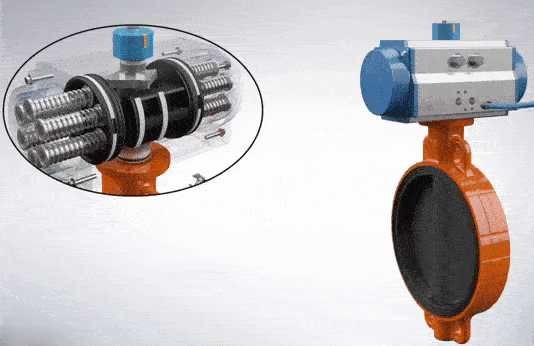

 Video mô phỏng nguyên lí hoạt động của van khí nén

Video mô phỏng nguyên lí hoạt động của van khí nén

Ứng dụng thực tế của van bướm điều khiển bằng khí nén

  • Van được sử dụng rộng rãi trong các hệ thống công nghiệp chế biến như:
  • Công trình xử lý nước sạch, hệ thống cấp thoát nước
  • Hệ thống khí nén xăng dầu gas
  • Những lĩnh vực cần phải đảm bảo vệ sinh, chống cháy nổ ở các môi trường hóa chất độc hại
  • Được sử dụng rộng rãi trong quá trình sản xuất loại nhiệt độ trung bình của vật liệu xây dựng, luyện kim, khai thác mỏ, điện và ≤300 ℃ 0.1Mpa áp khác trên đường ống để kết nối, hoặc điều chỉnh chất lượng trung bình

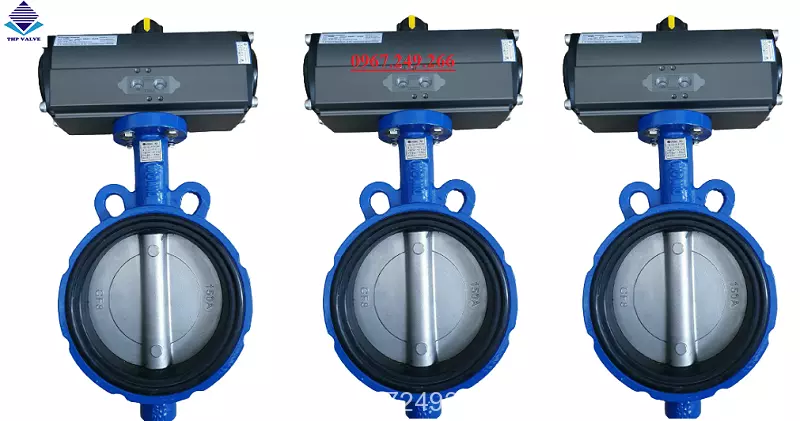

 Van bướm gang cánh inox điều khiển khí nén

Van bướm gang cánh inox điều khiển khí nén

Đánh giá nhận xét về dòng van bướm khí nén

Ưu điểm của van điều khiển bằng khí nén:

  • Thời gian đóng mở nhanh ( mất khoảng 2-10s) và có độ chính xác cao
  • Khả năng truyền năng lượng đi xa vì độ nhớt học của khí nén nhỏ và tổn thất áp suất trên đường dẫn nhỏ
  • Do trọng lượng của các phần tử trong hệ thống điều khiển bằng khí nén nhỏ, hơn nữa khả năng giãn nở của áp suất khí lớn, nên truyền động có thể đạt được vận tốc rất cao của van điều khiển khí nén.
  • Van đa dạng về kích thước và chủng loại nên được ứng dụng nhiều ngành ngề khác nhau
  • Dễ dàng bảo dưỡng và sửa chữa khi có sự cố xảy ra
Xem thêm:   Van bướmDN200

Nhược điểm của van đóng mở bằng khí nén

  • Nguồn cấp khí nén là vấn đề bất tiện nhất của loại van này.
  • Hiệu suất không cao do mất mát đường ống, sự rò rỉ của các phần tử.
  • Khi mới khởi động, nhiệt độ hệ thống thay đổi dẫn tới thay đổi độ nhớt chất lỏng và kéo theo thay đổi vận tốc làm việc.
  • Khi phụ tải thay đổi khó giữ tốc độ làm việc ổn định do tính nén của chất lỏng và độ đàn hổi của đường ống.
  • Chi phí đầu tư khá cao do giá thành của van khí nén cao hơn van điện.
  • Khó khăn lắp đặt bộ positioner vì cần độ tỉ mỉ và chính xác cao thì van mới hoạt động chính xác.
  • Thời gian đáp ứng chậm hơn so với van điện từ

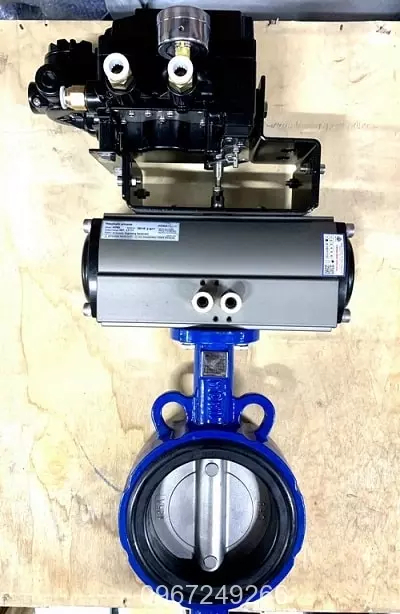

Van bướm điều khiển khí nén

Van bướm điều khiển khí nén

Khi chọn van bướm bằng khí nén ta cần chú ý điều gì?

  • Thứ nhất là kích thướt van điều khiển điện khí nén là bao nhiêu ?
  • Thứ 2 là lưu lượng đi qua van điều khiển là bao nhiêu ?
  • Thứ 3 là nhiệt độ trên đường ống mà van điều khiển khí nén tiếp xúc trực tiếp ?
  • Thứ 4 là môi chất đi qua van điều khiển khí nén là chất gì ?
  • Thứ 5 là ap suất thực tế trên đường ống là bao nhiêu ?
  • Thứ 6 loại van điều khiển khí nén cần dùng là loại gì ?
  • Thứ 7 là Van điều khiển khí nén loại On/Off hay là tuyến tính ?
  • Cuối cùng là kết nối cơ khí của van khí nén công nghiệp là gì ?

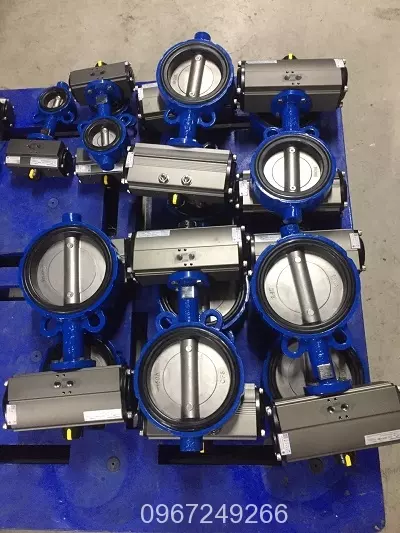

Van bướm điều khiển khí nén tại Tuấn Hưng Phát
