Solenoid valve là gì? Mô tả cấu tạo và hoạt động của van điện từ

1.Solenoid valve là gì? Mô tả về van điện từ

Solenoid có nghĩa là van điện từ, một dòng van công nghiệp có kích thước khá nhỏ sử dụng để đóng mở các hệ thống đường ống nước, khí, hơi ở các nhà máy sản xuất, chế biến và tiêu dùng hiện nay.

Van điện từ sử dụng dùng điện chính là 24VDC, 220VAC để hoạt động, với cấu tạo nhẹ linh hoạt và thời gian đóng mở nhanh van đang là lựa chọn số 1 của người tiêu dùng hiện nay.

Solenoid được chia làm 2 dòng chính là dạng thường đóng và thường mở, tùy thuộc nhu cầu sử dụng và đặc thù công việc đã ta lựa chọn ra sản phẩm phù hợp nhất.

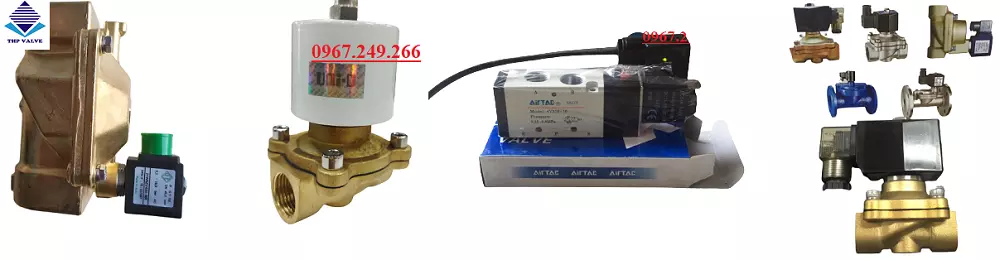

Solenoid - van điện từ

Van nước điện từ có 2 kiểu nối lắp chính là nối ren và mặt bích, vật liệu cấu tạo đa dạng như gang, inox, đồng, nhựa mỗi loại đều có giá thành khác nhau và sử dụng riêng cho mục đích cấu tạo của nó. Ví dụ như chất liệu đồng có thể sử dụng môi trường nước, hơi nóng…còn đối với inox ta nên lắp ở những môi trường có tính oxi hóa và ăn mòn.

2.Cấu tạo của solenoid

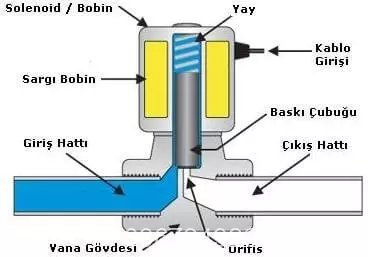

Cấu tạo của solenoid

Solenoid valve có cấu tạo cơ bản gồm các thành phần chính:

  1. Valve Body (Thân van)
  2. Inlet Port (Đường lưu chất đi vào)
  3. Outlet Port (Đường ra của lưu chất)
  4. Coil / Solenoid (Cuộn dây điện từ)
  5. Coil Windings (Cuộn hút)
  6. Lead Wires (Dây cấp nguồn)
  7. Plunger (Pít tông)
  8. Spring (Lò xo)
  9. Orifice (Cửa van)

Quan sát hình ảnh trên để có thể hiểu rõ hơn cấu tạo chi tiết của van điện từ các bạn nhé.

Xem thêm:   Các phân biệt van giảm áp và van an toàn

3.Van điện từ hoạt động như thế nào?

Như đã giới thiệu ở đoạn đầu van điện từ có 2 dạng chính như sau:

a.Van điện từ thường đóng (NO)

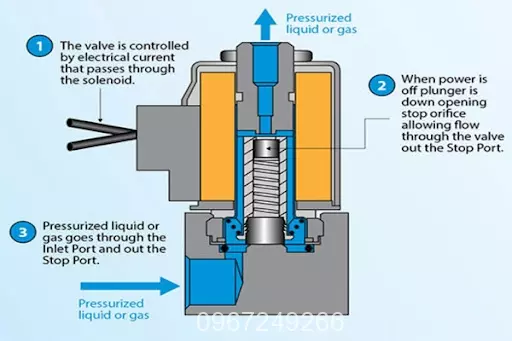

Van điện từ thường đóng

Đối với loại Solenoid valve thường đóng, ban đầy van ở trạng thái đóng hoàn toàn không cho lưu chất đi qua. Khi cung cấp nguồn điện điều khiển van, tại cuộn hút sẽ sinh ra từ trường theo nguyên lý nam châm điện.

Lực từ trường này sẽ hút trục pít tông đang đóng cửa van, khiến cửa van mở ra và cho chất lỏng, khí đi qua van. Khi dừng cung cấp điện áp, lực từ trường sẽ mất. Lúc đó lực đẩy của lò xo sẽ tác dụng khiến pít tông di chuyển và đóng cửa van lại. Van trở lại trạng thái ban đầu là thường đóng và không cho vật chất đi qua van.

b.Van điện từ thường mở (NC)

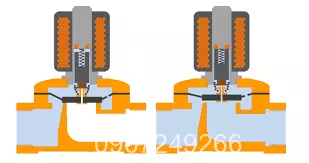

Van điện từ thường mở

Trường hợp van điện từ thường mở, van thường ở trạng thái mở khí chưa có điện áp điều khiển. Khi có nguồn điện áp cung cấp (thường sử dụng điện áp 24vDC hoặc 220vAC). Tại cuộn hút sẽ sinh ra lực điện từ hút pít tông đóng cửa van lại. Khi ngừng cấp điện lò xo lại đẩy pít tông ra khiến cửa van mở. Van trở lại trạng thái ban đầu là thường mở và cho lưu chất đi qua.

4.Đánh giá nhận xét chung về dòng solenoid

a.Van điện từ có những ưu điểm gì?

Dòng van điện từ có những ưu điểm nổi trội như sau:

  • Đóng/ Mở van rất nhanh chóng, gần như tức thời khi cung cấp nguồn điện điều khiển. Và khi ngắt nguồn điện van cũng đóng/ mở tức thời.
  • Van hoạt động rất ổn định, độ bền cao, dễ dàng vận hành và sử dụng.
  • Kích thước và chất liệu của van đa dạng, sử dụng được cho nhiều hệ thống và môi trường: Nước, dầu, khí, hơi…
  • Điện áp điều khiển đa dạng, phù hợp với nhiều nguồn điện khác nhau: 12v, 24v, 110v, 220v
  • Đa dạng về kết nối với 2 dạng chính là mặt bích và nối ren đem lại sự chắc chắn và tiết kiệm thời gian lắp đặt cho đường ống
  • Kích cỡ thiên về các size nhỏ phù hợp cho không gian hẹp
  • Vật liệu cấu tạo từ inox, gang, đồng, nhựa mang tới độ bền cao, chống ăn mòn và áp suất lớn
  • Giá thành của van tương đối rẻ so với các loại van điều khiển tự động
Xem thêm:   PN là gì? Kí hiệu của PN có tác dụng gì?

b.Nhược điểm của van điện từ

Solenoid valve có nhiều ưu điểm nổi bật, tuy nhiên chúng cũng có những nhược điểm hạn chế sau đây:

  • Lưu chất sau khi đi qua van sẽ giảm lưu lượng và tụt áp
  • Phần pít tông dễ bị kẹt bởi các cặn bẩn có trong nước, hoặc dầu
  • Không duy trì điện áp lâu và liên tục vì từ trường có thể gây nóng và chập, hư hỏng van.

5.Lắp đặt van solenoid ở đâu?

Van điện từ được ứng dụng hầu hết trong công nghiệp cũng như dân dụng. Chúng ta có thể bắt gặp các loại van này trong các thiết bị thủy lực, thiết bị máy nén khí, hệ thống khí nén, hệ thống bơm nước…

Trong công nghiệp, van solenoid dùng cho các hệ thống nước sạch, hệ thống sử lý nước thải hay các hệ thống vi sinh….

Trong dân dụng, các loại van solenoid  được dùng cho cấp nước và xả nước áy giặt, van đảo chiều điều hòa không khí, các loại máy hàn mig dân dụng…

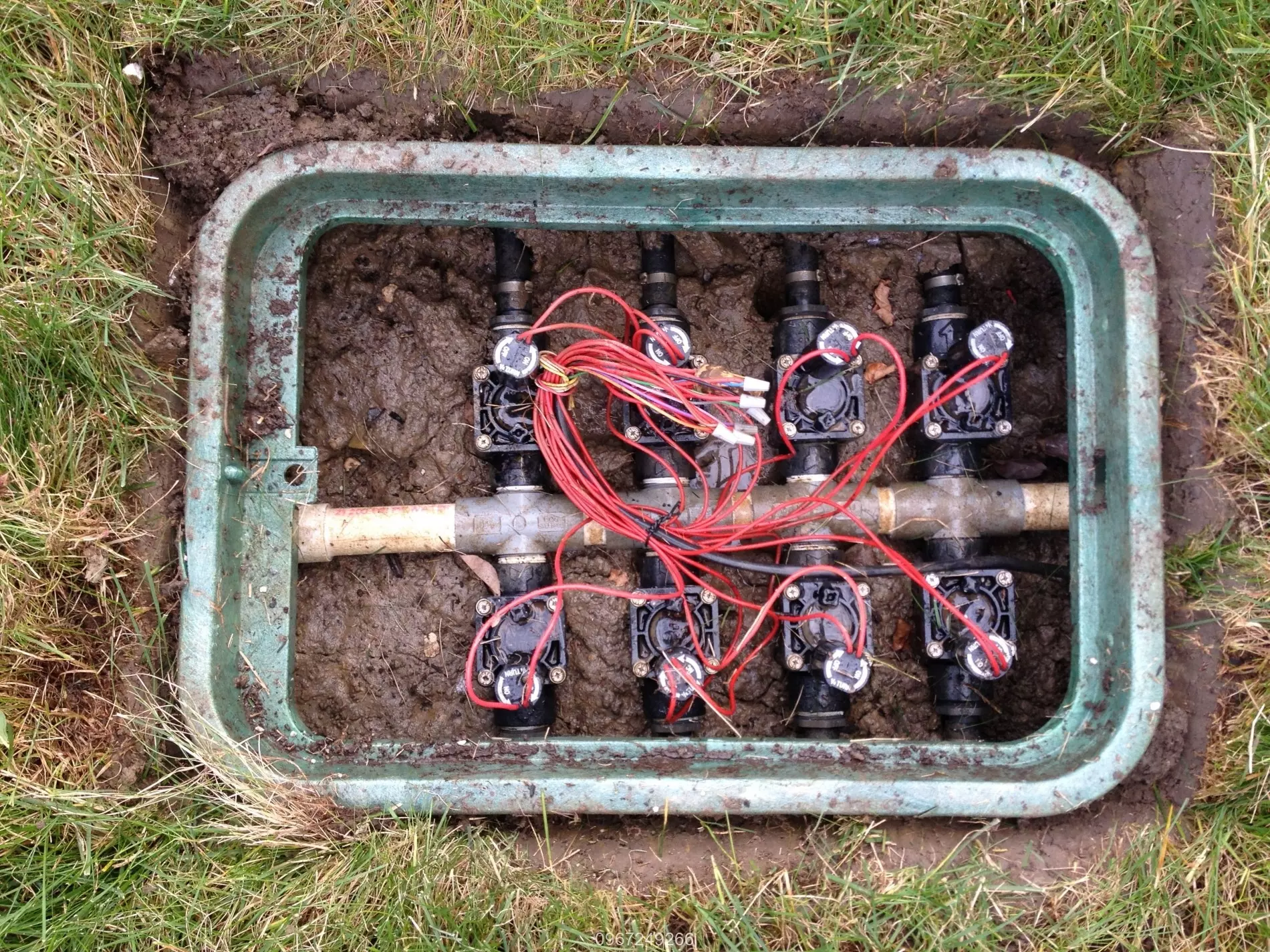

Lắp đặt solenoid

6.Tổng kết về solenoid

Trên đây là một số thông tin cơ bản về Solenoid valve một loại van công nghiệp được sử dụng và ứng dụng rất phổ biến hiện nay. Với kiến thức hạn hẹp, bài viết chỉ cung cấp phần nào những thông tiên cơ bản nhất về van điện từ. Mong nhập được nhiều ý kiến đóng góp của bạn đọc.
