Van an toàn đồng

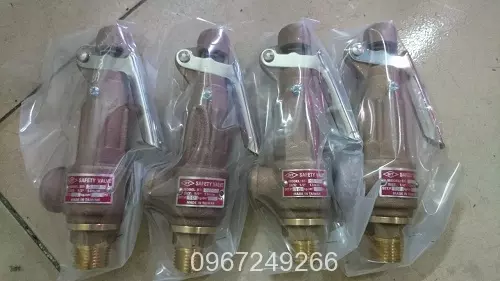

1.Mô tả về van an toàn đồng

Van an toàn đồng là sản phẩm van toàn đường ống được làm toàn thân bằng đồng đúc, có màu vàng nhạt dễ dàng nhận biết với các loại van cùng chức năng khác. Với vật liệu đồng van có cấu tạo chắc chắn bền bỉ, chịu được nhiệt độ cũng như áp suất lớn.

Van an toàn được sử dụng như một thiết bị để bảo vệ đường ống với công dụng chính là xả các chất khí hoặc chất lỏng dư thừa trong đường ống khi có hiện tường quá áp hoặc áp cao vượt quá mức cho phép. Van được sử dụng chủ yếu cho các hệ thống lò hơi, nồi sấy trong các ngành điện năng, các nhà máy sản xuất giấy chế biến cao su, chế biến gỗ, trong xây dựng và sản xuất…

Các loại van an toàn đồng tại chúng tôi hiện nay có 2 dòng chính là dạng tay giật và không có tay giật, mặt bích và nối ren được nhập khẩu hoàn toàn trực tiếp từ Hàn Quốc và Đài Loan, sản phẩm có thân đồng chắc chắn, kích thước đa dạng từ DN15 – DN150, đầy đủ giấy tờ bảo hành, CO, CQ, PAKING LIST và giao hàng toàn quốc

>>>>Đọc thêm: Van an toàn đồng nối ren

2.Cung cấp thông số kỹ thuật của van an toàn thân đồng

Chúng tôi xin cung cấp thông số kỹ thuật của dòng van an toàn thân đồng đúc như sau:

1. Kích cỡ van: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150.
2. Phi ống tương đương: phi 21, phi 27, phi34,  phi42,  phi48,  phi60,  phi73,  phi90,  phi114,  phi127,  phi141,  phi168.
3. Vật liệu cấu tạo thân: đồng đúc
4. Ty van, trục, đĩa: inox 304
5. Kết nối: mặt bích và nối ren
6. Tiêu chuẩn bích: JIS10K
7. Dạng van: tay giật và không có tay giật
8. Công dụng chính: xả áp suất, bảo vệ đường ống
9. Áp suất tối đa: 0.35bar – 33bar
10. Áp suất mặc định: 10kg/cm2
11. Môi trường sử dụng: nước, khí, hơi
12. Xuất xứ: Nhập khẩu Hàn Quốc và Đài Loan
13. Bảo hành: 1 năm
14. Giấy tờ; CO, CQ bảo hành đầy đủ
15. Kho hàng: đầy kho

3.Phân tích cấu tạo và nguyên lí hoạt động của van an toàn đồng

Để hiểu rõ chi tiết từng mục các bạn hãy cùng tôi tìm hiểu phần 1. Cấu tạo của van an toàn đồng

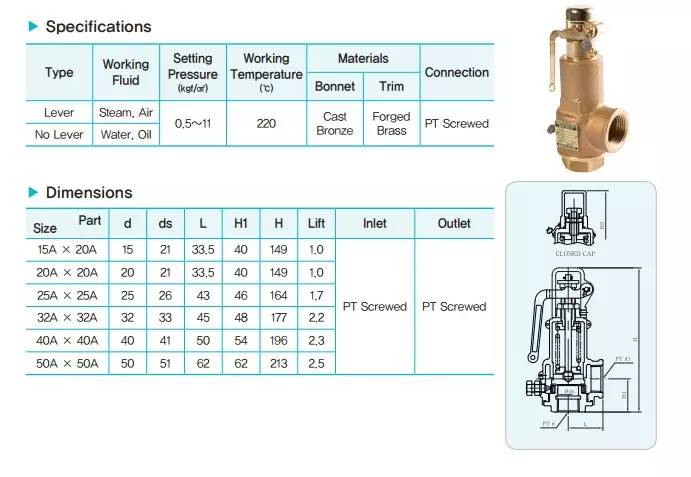

a.Cấu tạo của van an toàn đồng

Cấu tạo van an toàn đồng cũng giống như những các loại van an toàn cùng chức năng khác gồm những bộ phận chính sau đây:

– Thân van: là chi tiết chính của van giúp liên kết các bộ phận nhỏ lại với nhau, có hình trụ, thẳng đứng. Thân van được làm bằng đồng đúc rất chắc chắn và chịu được nhiệt độ áp suất cao, ngoài ra thân có 2 đầu kết nối, 1 đầu kết nối và ống dẫn, 1 đầu dùng để xả khí.

– Lò xo, trục, đĩa: được làm bằng inox không gỉ 304, nằm gọn trong ruột của van, là chi tiết hoạt động và xả khí dư thừa và cân bằng áp suất của ống và áp cài đặt.

– Gioăng: bộ phận này dùng để kín thít van, không bị rò rĩ lưu chất ra ngoài có thể là khí hoặc chất lỏng.

– Tay giật: tùy từng cấu tạo của hãng van mà bộ phận này có thể có hoặc không, tay giật giúp chúng ta có thể xả áp ra ngoài ở trường hợp đặc biệt khẩn cấp mà không cần phải chờ đợi áp xả tự động như đã cài đặt sẵn.

b.Các thức hoạt động của van an toàn đồng

Đầu tiên khi chúng ta lắp đặt van vào đường ống sẽ điều chỉnh áp lực, áp suất(bằng vít điều chỉnh) theo mức độ mình mong muốn. Sau đó cho các lưu lượng chất đi qua van, khi áp lực, áp suất của các chất đạt đến giới hạn hoặc vượt qua giới hạn cài đặt thì ngay lập tức sẽ đẩy đĩa van và làm nén lò xo lại, lúc này lưu lượng chất sẽ thoát khỏi đầu ra (van mở). Khi áp lực, áp suất trở lại trạng thái ban đầu van sẽ ngưng xả áp(van đóng).

Thông thường các loại van an toàn đồng sẽ có áp lực cài đặt sẵn là 10kg/cm2, ngoài ra đối với các hệ thống có áp lực cao cần van hoạt động được vởi những áp suất lớn thì nhà sản xuất đã sản xuất ra loại van an toàn YNV của Hàn Quốc, dòng này có thể chịu được dãi áp lực từ 0.35kg/cm2 đến 33kg/cm2.

4.Phân loại van an toàn đồng

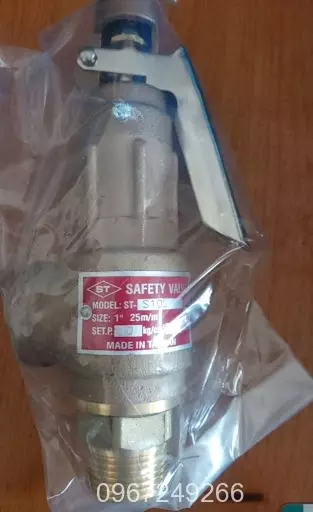

a.Van an toàn đồng nối ren

Với phướng pháp nối ren, van có những size kích thước từ DN15 – DN50 sử dụng chủ yếu cho những đường ống nhỏ, ưu điểm của dòng này là lắp đặt nhanh, trọng lượng nhẹ và dễ dàng di chuyển. Hiện nay chúng tôi đang phân phối chính hãng 2 dòng van an toàn đồng nối ren của YNV Hàn Quốc và ST của Đài Loan.

Thông số kỹ thuật:

• Kích cỡ van: DN15. DN20. DN25, DN32, DN40, DN40.
• Vật liệu cấu tạo thân: đồng đúc
• Ty van, trục, đĩa: inox 304
• Kết nối: nối ren
• Dạng van: tay giật và không có tay giật
• Công dụng chính: xả áp suất, bảo vệ đường ống
• Áp suất tối đa: 0.35bar – 33bar
• Áp suất mặc định: 10kg/cm2
• Môi trường sử dụng: nước, khí, hơi
• Xuất xứ: Nhập khẩu Hàn Quốc và Đài Loan
• Bảo hành: 1 năm
• Giấy tờ; CO, CQ bảo hành đầy đủ
• Kho hàng: đầy kho

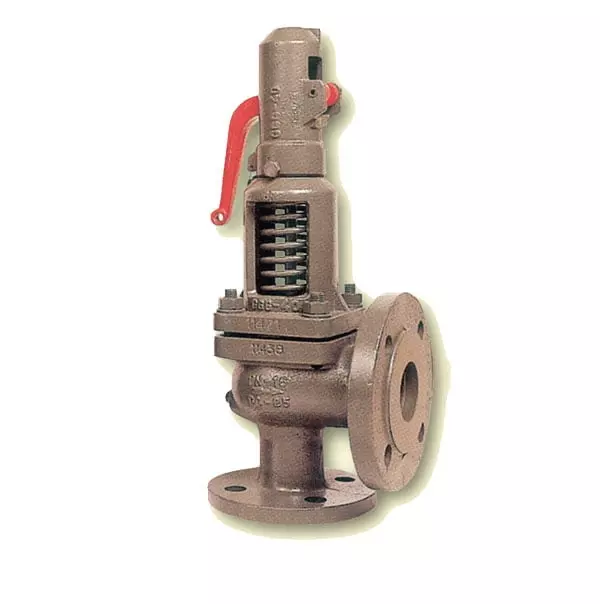

b.Van an toàn đồng lắp bích

Van an toàn đồng mặt bích được sử dụng trong các nhà máy sản xuất chế biến, lò hơi, nhà máy sấy, nhà máy sợi nơi có những đường ống có kích thước từ trung bình đến trung bình lớn, dãi kích thước cùng dòng từ DN50 – DN150. Tiêu chuẩn kết nối của chúng chủ yếu là JIS và BS đem lại sự chắc chắn cần thiết giữa van và đường ống, tránh rung lắc dưới tác động dòng chảy.

Thông số kỹ thuật:

• Kích cỡ van: DN50. DN65. DN80, DN100, DN125, DN150.
• Vật liệu cấu tạo thân: đồng đúc
• Ty van, trục, đĩa: inox 304
• Kết nối: mặt bích
• Tiêu chuẩn: JIS 10K, BS PN16
• Dạng van: tay giật và không có tay giật
• Công dụng chính: xả áp suất, bảo vệ đường ống
• Áp suất tối đa: 0.35bar – 33bar
• Áp suất mặc định: 10kg/cm2
• Môi trường sử dụng: nước, khí, hơi
• Xuất xứ: Nhập khẩu Hàn Quốc và Đài Loan
• Bảo hành: 1 năm
• Giấy tờ; CO, CQ bảo hành đầy đủ
• Kho hàng: đầy kho

Ngoài ra còn có các hãng sản xuất van an toàn đồng như:

1. Van an toàn đồng Tunglung Đài Loan
2. Van an toàn đồng YNV Hàn Quốc
3. Van an toàn đồng YOSHITAKI Nhật Bản
4. Van an toàn đồng China
