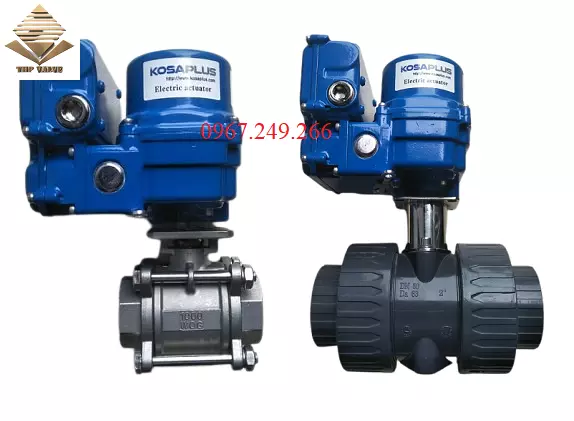

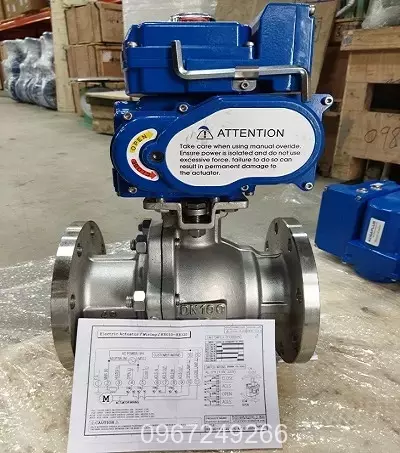

Van bi điều khiển điện tuyến tính

1.Mô tả về van bi điều khiển điện tuyến tính

a.Van bi điều khiển điện tuyến tính là gì?

Van bi điều khiển điện tuyến tính là dạng van có thân van bi kết với bộ điều khiển điện để giúp van đóng mở và điều tiết lưu chất tốt hơn so với ban đầu. Van bi điện tuyến tính ngoài chứng năng đóng mở ra còn có khả năng điều tiết lưu chất bằng tín hiệu tín tính analog 4 – 20mA, người sử dụng có thể dễ dàng điều khiển van đóng mở bằng các góc độ khác nhau theo ý muốn.

Van bi đóng mở điện tuyến tính có thân van bi làm từ inox hoặc nhựa, kích thước khá bé có thể lắp đặt cho các loại phi ống từ 219mm trở xuống. Kết nối chính của dòng này là nối ren và mặt bích đem lại sự chắc chắn và nhanh chóng trong khâu lắp đặt. Van được kết nối trực tiếp với bộ điện có hiệu điện thế bằng 24v, 220v để giúp van đóng mở nhanh và hiệu quả hơn.

Van bi điều khiển bằng điện tuyến tính được sử dụng rộng rãi hiện nay bởi tính năng tự động hóa cao, thích hợp cho các ứng dụng điều tiết, chiết rót ví dụ như các nhà máy xử lý nước, hóa chất, dung dịch, sản xuất đồ uống, thực phẩm, hệ thống tưới tiêu…tùy thuộc vào môi trường sử dụng để ta lựa chọn ra chất liệu van bi phù hợp nhất.

Chúng tôi đang cung cấp ra thị trường các dòng sản phẩm van bi điện on/off và tuyến tính, các loại van điều khiển điện và khí nén được nhập khẩu trực tiếp từ Hàn Quốc và Đài Loan mang tên gọi Kosaplus và Haitima, sản phẩm cam kết đạt chất lượng chính hãng 100% có tem mác bảo hành đầy đủ, giá thành cạnh tranh.

Nhấc máy gọi ngay tới Mr.sơn 0967.249.266 để được tư vấn miễn phí và báo giá các sản phẩm nhanh nhất!!!

>>>Nhấp vào để xem sản phẩm tương tự: Van bi điều khiển điện

b.Cung cấp thông số kỹ thuật van bi điện tuyến tính

1. Van bi: chất liệu inox 304 và nhựa PVC
2. Bộ điện: hợp kim nhôm đạt IP65
3. Hiệu điện thế: 24v, 220v
4. Dạng đóng mở: tuyến tính bằng nhiều góc độ
5. Tín hiệu: 4 – 20mA
6. Áp lực làm việc: 10bar – 16bar
7. Kích cỡ van: DN15 -DN200
8. Kích cỡ bộ điện: KE002 – KE080
9. Kết nối: nối ren và mặt bích
10. Tiêu chuẩn bích: JIS, BS
11. Nhiệt độ tối đa: 0 – 180 độ C
12. Môi trường sử dụng: nước, hóa chất, xăng dầu, khí, hơi
13. Xuất xứ: Hàn Quốc, Đài Loan, Châu Âu
14. Tình trạng kho: luôn đầy đủ
15. Bảo hành: 1 năm kể từ ngày mua

2.Tìm hiểu cấu tạo của van bi điện tuyến tính

Cấu tạo của van bi đóng mở bằng điện tuyến tính được chia làm 2 bộ phận chính như sau:

a.Van bi

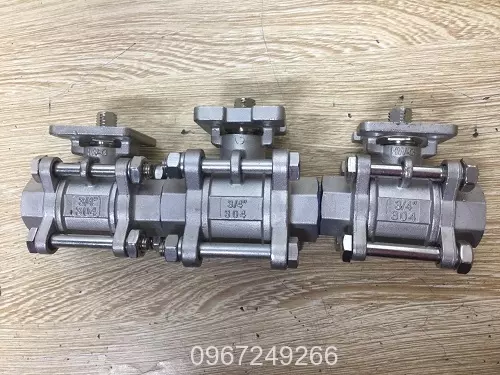

Van bi có cấu tạo như những van bi khác có thân van được làm từ nhiều chấ liệu khác nhau như inox, đồng hoặc nhựa, trong ruột van có viên bi đục lỗ xuyên tâm cho phép lưu chất  chảy qua, chính vì cấu tạo này nên van được gọi là van bi. Tùy thuộc vào kích cỡ cũng như quy cách lắp đặt nên van bi có 2 kiểu nối chính là phương pháp nối ren và mặt bích, mỗi loại sẽ đem lại sự khác biệt trong lúc lắp đặt nhưng mục đích chính cũng để gắn nối van với lại đường ống.

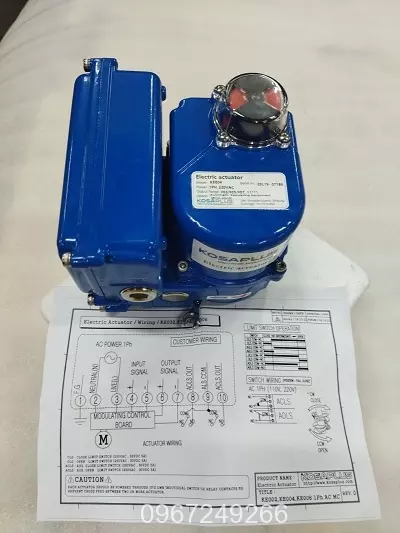

b.Bộ điều khiển điện tuyến tính

Bộ điều khiển điện tuyến tính sử dụng dòng điện áp 24VDC, 220VAC để điều khiển và đóng mở van, moter có thân làm bằng hợp kim nhôm phun phủ một lớp sơn bảo vệ đạt tiêu chuẩn kháng bụi kháng nước hiệu quả.

Bộ điều khiển điệ tuyến tính là bộ phận quan trọng nhất của van, có thể hiểu nó chính là đầu não như con ngươi điều khiển mọ hoạt động của thân, đối với dòng điện tuyến sử dụng tín hiệu analog 4 – 20mA để dễ dàng lựa chọn các góc độ đóng của bi van. Van có thể mở được các góc như  25, 45, 50, 60, 90. Tùy thuộc vào nhu cầu sử dụng để chúng ta điều tiết van ở mức độ phù hợp nhất.

3.Van bi điều khiển điện tuyến tính có nguyên lí hoạt động như thế nào?

Van bi điều khiển điện tuyến tính có cơ chế hoạt động giống với van bi đóng mở điện on/off thông thường, khi ta cấp Khi cấp nguồn điện vào bộ điều khiển, moter trục điện sẽ quay tạo ra các động lực giúp các bánh răng trong bộ điện quay theo, lực này được truền chuyển động trực tiếp tới bi van khiến chúng mở ra đóng vào theo ý muốn.

Cơ cấu định vị cho van bi điều khiển tuyến tính là thiết bị trợ giúp cho cơ cấu dẫn động di chuyển cần vào đúng vị trí. Cơ cấu định vị giữ vai trò như một bộ khuếch đại trung gian để trợ giúp cho cơ cấu dẫn động khi nhận được tín hiệu khí từ thiết bị điều khiển. Trong mỗi góc độ lưu thông bộ điện bánh răng có độ khóa cố định sẽ giúp van duy trì hoạt động ổn đinh trong thời gian dài. Tiết kiệm điện năng tiêu thụ của đầu điện giúp van làm việc có tuổi thọ lâu dài.

4.Đánh giá chung về dòng van bi điện tuyến tính

1. Ưu điểm đầu tiên của dòng này đó là có thể hoạt động tự động mà không cần đến quá nhiều sức lực cũng như thơi gian của người điều khiển
2. Ngoài đóng mở toàn phần ra, van có thể điều chỉnh bằng nhiều góc độ đóng mở khác như 25, 45, 60, 90 thích hợp để điều tiết lưu chất
3. Dòng van bi có tốc độ đóng mở nhanh, hoạt động linh hoạt
4. Thiết kế bi van đục lỗ xuyên tâm cho phép dòng chảy thẳng và đều, không bị cản trở dòng chảy
5. Đa dạng kết cấu, cấu tạo nhu inox, nhựa, đồng
6. Nối lắp bằng phương pháp nối ren và mặt bích đem lại sự chắc chắn cần thiết và tiết kiệm thời gian lắp đặt
7. Có nhiều dạng van bi như 2 mảnh, 3 mảnh, 2 của và 3 cửa thích hợp cho nhiều sự lựa chọn của khách hàng
8. Bộ moter điện sử dụng dòng điện thông dụng với người dân như 24VDC, 220VAC
9. Sử dụng được cho nhiều loại môi trường, nước, hóa chất, axit, ăn mòn
10. Được nhập khẩu từ các nước hàng đầu ở châu Á

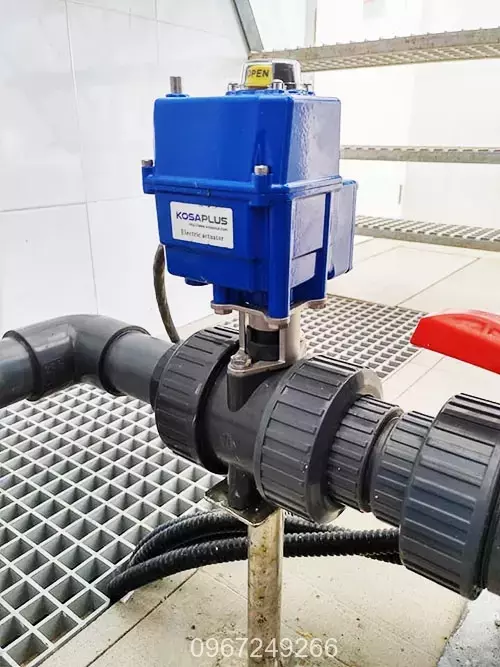

5.Các ứng dụng của van bi điều khiển điện tuyến tính

Chính vì độ đa dụng và đóng mở nhanh của mình, van được sử dụng hầu như cho tất cả các ứng dụng liên quan đến đóng mở cũng như điều tiết của mình, điển hình có thể kể đến như:

1. Sử dụng để điều tiết tốt dòng chảy trong các hệ thống sản xuất, đóng gói sản phẩm, dây truyền hoạt động từ động hóa.
2. Trong các xưởng sản xuất, xí nghiệp chế biến các dòng lưu chất cần có độ chính xác và điều tiết hợp lý dòng chảy. Van thường được áp dụng rất nhiều trong các hệ thống sản xuất thực phẩm, dược phẩm, hóa chất…
3. Các công ty hóa chất hoặc viện nghiên cứu cần có các loại máy móc hiện đại, hướng tới tương lai việc sử dụng dòng van bi điều khiển tuyến tính là một lựa chọn hợp lý nhất.

6.Tổng kết về van bi điều khiển điện tuyến tính

Các bạn đang có nhu cầu muốn sở hữu một sản phẩm van bi điều khiển điện tuyến tính nhưng lại chưa có đơn vị hay hay địa chỉ nào để lựa chọn, vậy thì hãy liên lạc ngay tới công ty chúng tôi. Tuấn Hưng Phát đã trải qua nhiều năm trong lĩnh vực cung cấp và phân phối chính hãng ra thị trường trong toàn quốc những loại van công nghiệp, van điều khiển có xuất xứ từ Hàn Quốc và Đài Loan. Hãy liên hệ ngay tới chúng tôi theo địa chỉ:
