Van bi điện 3 ngã

1.Van bi điện 3 ngã là gì?

Van bi điện ba ngã hay gọi với tên khác van bi ba ngã điều khiển điện là một loại van công nghiệp sử dụng bộ moter điện với nguồn điện 24V, 220V, 380V kết hợp cùng với van bi 3 ngã để đóng mở, điều khiển, kiểu soát lưu lượng đi qua đường ống.

Van bi 3 ngã có hình dạng chữ T hoặc chữ L nhằm mục đích phân chia dòng chảy theo các hướng tùy theo mong muốn của người sử dụng, với việc được kết nối van bộ moter điện khiến van đóng mở nhanh, hoạt động tốt và điều quan trọng là thay thế con người vận hành hoàn toàn tự động.

Van bi ba ngã điều khiển điện có rất đa dạng loại, ví dụ như theo kiểu kết nối có mặt bích, nối ren, theo chất liệu có inox, nhựa, đối với bộ điều khiển có bộ điện Kosaplus của Hàn Quốc, Haitima của Đài Loan… tùy thuộc vào môi trường sử dụng hoặc giá cả của từng sản phẩm để người mua hàng có thể lựa chọn ra sản phẩm thích hợp nhất với mình.

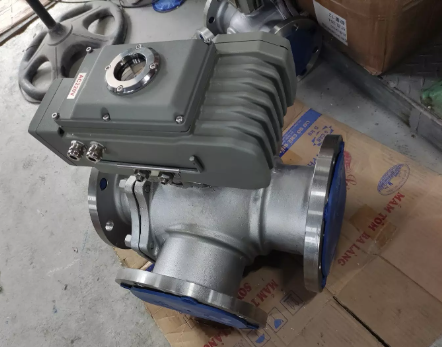

Van bi điện 3 ngã

Hiện nay, Tuấn Hưng Phát đang là đơn vị nhập khẩu độc quyền các sản phẩm của van điện của Hàn Quốc và Đài Loan, đến với chúng tôi quý khách yên tâm tuyệt đối bởi: hàng chính hãng có giấy tờ xuất nhập CO, CQ, bảo hành tất cả sản phẩm 12 tháng và cơ chế 1 đổi 1 khi có hư hỏng từ nhà sản xuất. Thật tuyệt vời để lựa chọn!.

Liên hệ ngay hotline/zalo: 0967.249.266 gặp Mr.Sơn để nhận ngay báo giá tốt nhất!

>>>>Bạn đọc tham khảo thêm: Van bi điều khiển điện

2.Cung cấp catalog và thông số kỹ thuật của van bi điện 3 ngã

a.Thông số kỹ thuật van bi điện 3 ngã

• Kích cỡ: DN15 – DN200
• Vật liệu: inox 304, nhựa PVC
• Kiểu điều khiển: bộ moter điện
• Kiểu đóng mở: ON/OFF hoặc tuyến tính
• Tín hiệu: 4 – 20mA
• Dòng điện: 24VDC, 220VAC, 380VAC
• Tiêu chuẩn: IP67
• Áp lực làm việc: 16bar – 25bar
• Gioăng làm kín: teflon, PTFE
• Kiểu kết nối: nối ren, mặt bích
• Dạng van: 3 ngã, 3 hướng chữ T hoặc chữ L
• Nhiệt độ: 0 – 180 độ C
• Môi trường: nước, hóa chất, dầu khí, ga
• Xuất xứ: Kosaplus Hàn Quốc, Haitima Đài Loan
• Tình trạng: luôn sẵn hàng
• Bảo hành: 52 tuần

b.Qúy khách tham khảo thêm catalog bảng kích thước van bi 3 ngã điều khiển bằng điện

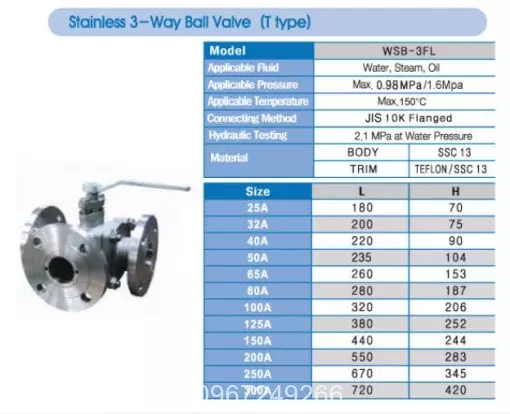

Thông số kích cỡ của nhà sản xuất van bi Hàn Quốc

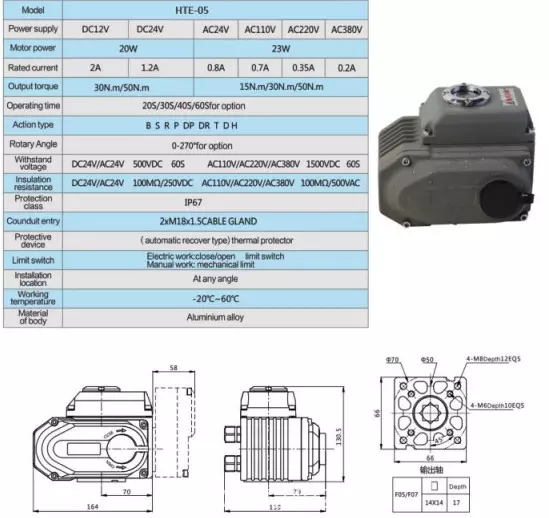

Thông số kích thước bộ điều khiển điện Haitima Đài Loan

3.Phân tích cấu tạo và nguyên lí hoạt động van bi điện 3 ngã

a.Van bi điện ba ngã có cấu tạo như thế nào?

Cấu tạo của van bi điện cũng giống như cấu tạo của van bướm điều khiển điện đó là được chia là 2 phần tách biệt, thứ nhất là phần van cơ và thứ 2 là bộ moter điện.

+Phần van bi: van bi 3 ngã có cấu tạo để điều hướng dòng chảy theo các hướng khác nhau theo dạng chữ chữ T hoặc chữ L, vật liệu cấu tạo có thể là inox 304 hoặc nhưa, kết nối lắp ren và lắp bích tùy thuộc nhu cầu người sử dụng.

Van bi 3 ngã chữ L là loại van bi chỉ cho dòng chảy lưu thông theo 2 hướng có thể là sang trái hoặc sang phải theo cơ chế của này đóng cửa kia sẽ mở và ngược lại giúp chúng ta phân chia dòng chảy theo ý muốn.

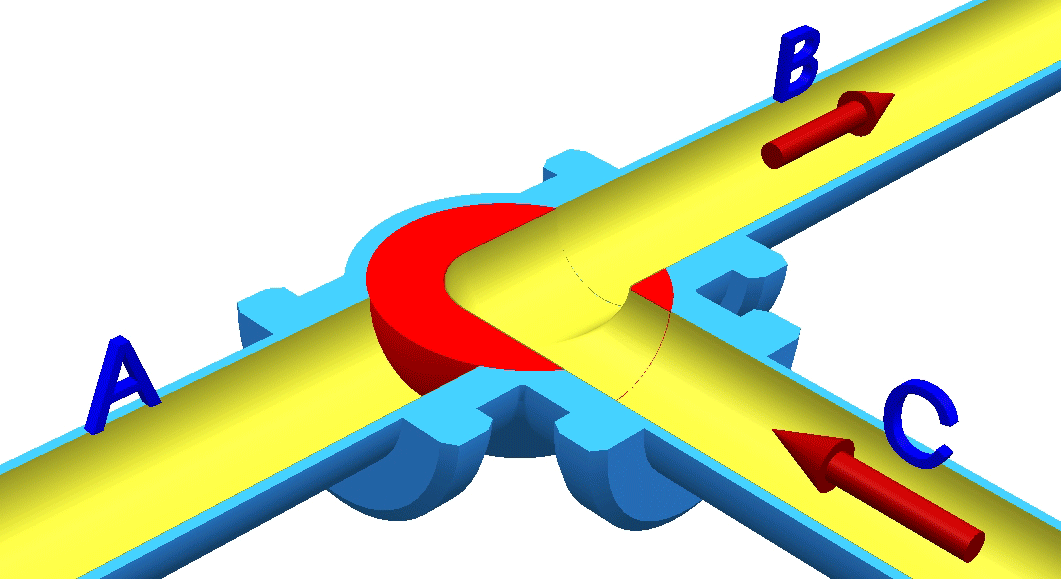

Cấu tạo của van bi 3 ngã chữ L

Van bi 3 ngã chữ T có thể mở thông cả 3 hướng cùng một lúc để lưu chất tự phân chia chảy tự do, van cũng có thể đóng mở 2 hướng giống dạng chữ L.

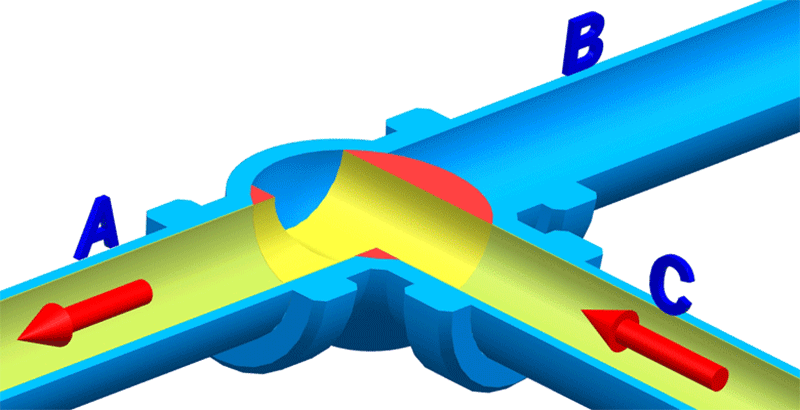

Cấu tạo của van bi 3 ngã chữ T

+Bộ điều khiển điện: bộ điều khiển điện sử dụng dòng điện có thể là 24V, 220V hoặc 380V để đóng mở van. Bộ điều khiển điện đạt tiêu chuẩn IP67, vỏ lớp ngoài được sơn màu xanh Eboxy giảm tối đa các tác nhân gây hại từ môi trường. Bộ điện được chia 2 loại là đóng mở ON/OFF (đóng mở toàn phần) và đóng mở tuyến tính (tín hiệu 4 – 20mA giúp van đóng mở theo các góc tùy ý theo người sử dụng). Chúng tôi hiện nay đang là nhà phân phối độc quyền sản phẩm đầu điện và đầu khí của Hàn Quốc và Đài Loan.

b.Tìm hiểu nguyên lí hoạt động của van bi điện 3 ngã

Để hiểu rõ hơn về các thức hoạt động của van bi 3 ngã điều khiển điện mời các bạn tham khảo video dưới đây của chúng tôi nhé.

4.Đặc điểm của dòng van bi điện 3 ngã

a.Những ưu điểm của van bi ba ngã được điều khiển bằng điện

• Đóng mở nhanh, hoạt động không mất quá nhiều thời gian mà vẫn đạt được hiệu quả cao
• Hoạt động hoàn toàn tự động nhờ bộ điều khiển điện giúp con người tiết kiệm được thời gian và công sức
• Đối với dòng van bi 3 ngã có thể lựa chọn điều chỉnh hướng đi tùy thuộc vào nhu cầu sử dụng
• Chất liệu chắc chắn bền bỉ của inox giúp van hoạt động được ở nơi có nhiệt độ và áp suất cao
• Bộ điều khiển điên có 2 kiểu đóng mở cho người sử dụng lựa chọn đó là đóng mở toàn phần và đóng mở theo góc độ khác nhau
• Sử dụng nguồn điện thông dụng như 24V, 220V, 380V gần gũi với người sử dụng
• Đạt tiêu chuẩn chống bụi, chống nước IP67
• Tiêu chuẩn kết nối đa dạng như JIS10K, BS PN16, ANSI class150
• Cấu tạo không quá cầu kì chính vì thế lắp đặt van nhanh chóng không mất quá nhiều thời gian và kỹ thuật

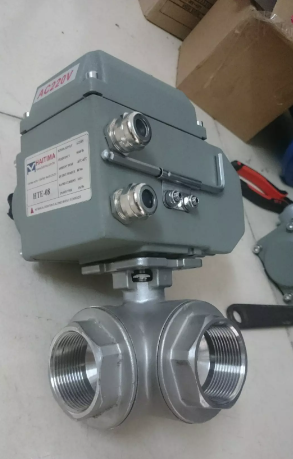

Van bi 3 ngã điều khiển điện

b.Một số nhược điểm cần chú ý

• Giá thành cao hơn so với van bi 3 ngã điều khiển thủ công
• Không có kích thước lớn để lắp đặt

c.Ứng dụng lắp đặt van bi 3 ngã điều khiển bằng điện

Đối với các dòng van bi ba ngã điều khiển điện sử dụng với mục đích không chỉ đóng mở mà quan trọng nhất vẫn là phân chia dòng chảy theo các hướng khác nhau để đáp ứng nhu cầu mong muốn của người sử dụng chúng.

Van được ứng dụng cho các hệ thống sản xuất, chế biến lương thực thực phẩm, các khu dân cư, nhà ở, sinh hoạt, ngoài ra còn được lắp đặt trong phòng thí nghiệm, trạm bơm, lọc dầu nơi có nhiệt độ áp suất và độ ăn mòn cao.

5.Những sản phẩm van bi điện 3 ngã có tại Tuấn Hưng Phát

a.Van bi 3 ngã điều khiển điện nối ren

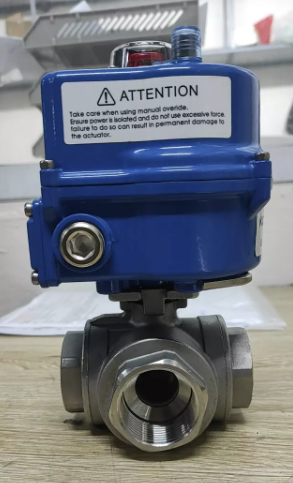

Van bi điện 3 ngã nối ren

Thông số kỹ thuật:

• Kích cỡ van: 15A, 20A, 25A, 32A, 40A, 50A
• Vật liệu cấu tạo van bi ren: inox 304, inox 316, nhựa PVC, UPVC
• Vật liệu cấu tạo bộ điện: nhôm  phủ sơn Eboxy
• Tiêu chuẩn: IP67 kháng bụi kháng nước
• Kiểu đóng mở: on/off và tuyến tính
• Tín hiệu đầu vào: 4 – 20mA
• Dòng điện sử dụng: 24VDC, 220VAC, 380VAC
• Áp lực bộ điện: 3bar – 8bar
• Áp lực của van: 10bar – 16bar
• Nhiệt độ chịu được tối đa: 0 – 180 độ C
• Môi trường sử dụng: nước, nước thải, xăng dầu và các loại chất lỏng phổ biến
• Xuất xứ van: Hàn quốc và Đài Loan
• Tình trạng ở kho: luôn sẵn hàng với số lượng lớn
• Bảo hành: 12 tháng

b.Van bi 3 ngã mặt bích điều khiển điện

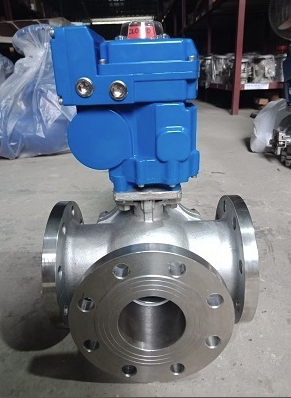

Van bi điện 3 ngã kết nối mặt bích

Thông số kỹ thuật:

• Kích cỡ van: DN50 – DN200
• Vật liệu cấu tạo: inox 304, 316
• Vật liệu cấu tạo bộ điện: nhôm  phủ sơn Eboxy
• Kiểu kết nối: mặt bích
• Tiêu chuẩn kết nối: JIS10K, BS PN16
• Tiêu chuẩn: IP67 kháng bụi kháng nước
• Kiểu đóng mở: on/off và tuyến tính
• Tín hiệu đầu vào: 4 – 20mA
• Dòng điện sử dụng: 24VDC, 220VAC, 380VAC
• Áp lực bộ điện: 3bar – 8bar
• Áp lực của van: 10bar – 16bar
• Nhiệt độ chịu được tối đa: 0 – 180 độ C
• Môi trường sử dụng: nước, nước thải, xăng dầu và các loại chất lỏng phổ biến
• Xuất xứ van: Hàn quốc và Đài Loan
• Tình trạng ở kho: luôn sẵn hàng với số lượng lớn
• Bảo hành: 12 tháng

c.Van bi nhựa ba cửa điều khiển bằng điện

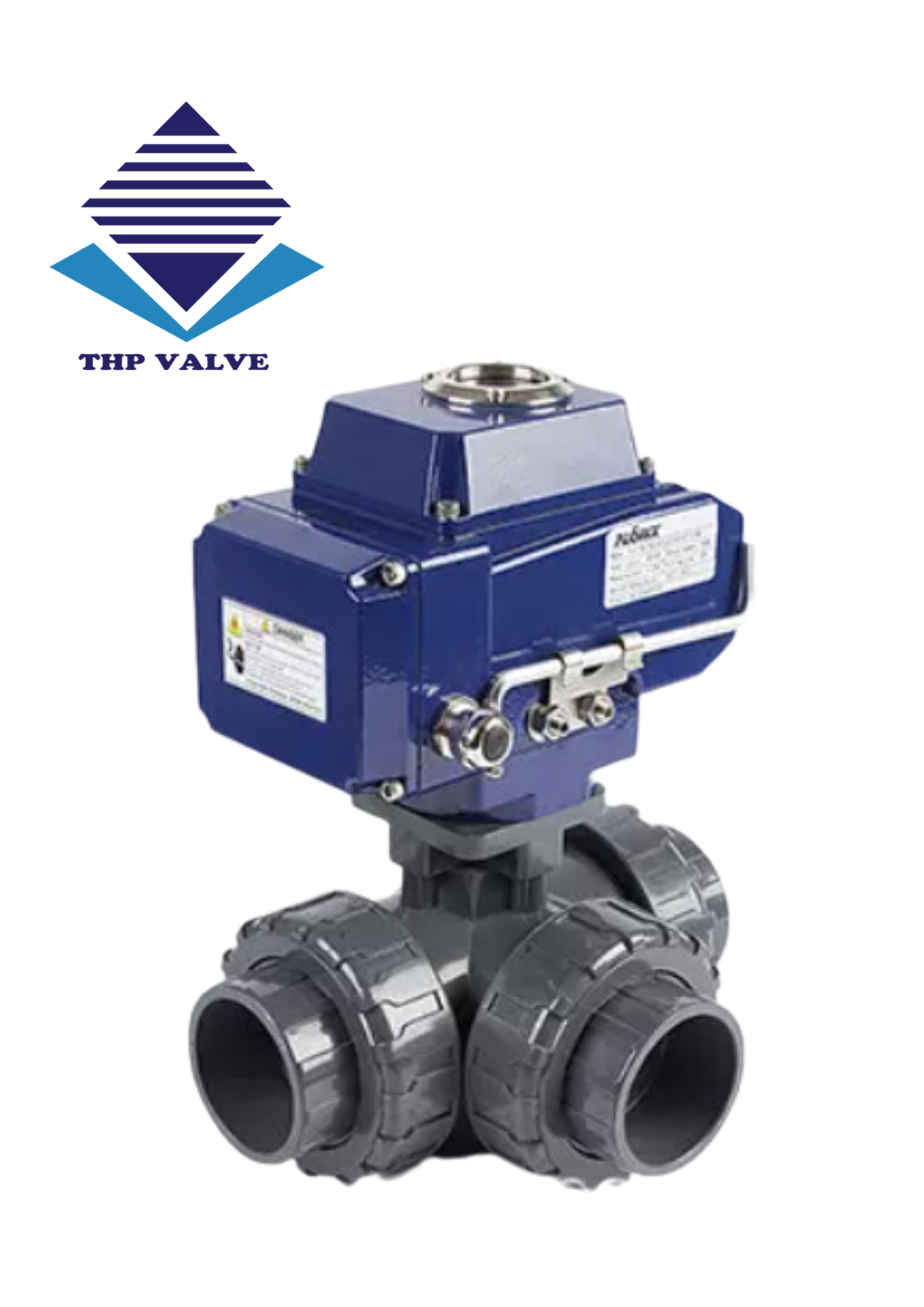

Van bi nhựa 3 ngã điện

Thông số kỹ thuật:

• Kích cỡ: phi 21, phi 27, phi 34, phi 42, phi 49, phi 60, phi 74, phi 89, phi 100, phi 114
• Vật liệu cấu tạo: nhựa tổng hợp PVC, UPVC, CPVC
• Trục và bi van: inox 304
• Gioăng làm kín: Teflon PTFE
• Kiểu điều khiển: bộ moter điện
• Áp lực: PN10
• Kết nối: 2 đầu rắc co
• Đóng mở: toàn phần và tùy theo góc độ
• Tín hiệu: 4 – 20mA
• Dòng điện: 24VDC, 220VAC, 380VAC
• Tiêu chuẩn: IP67
• Nhiệt độ cho phép: -10 đến 80 độ C
• Môi trường sử dụng: nước thải, nước muối, hóa chất lỏng
• Tình trạng: luôn sẵn hàng
• Xuất xứ: Hàn Quốc, Đài Loan
• Bảo hành: 12 thánG

d.Van bi 3 ngã điều khiển điện

Van bi inox điều khiển điện bằng 3 ngã

Thông số kỹ thuật:

• Kích cỡ: DN50 – DN200
• Vật liệu cấu tạo: inox
• Trục và bi van: inox 304
• Gioăng làm kín: Teflon PTFE
• Kiểu điều khiển: bộ moter điện
• Áp lực: PN10
• Dạng van: 3 ngã chữ L hoặc chữ L
• Kết nối: nối ren hoặc mặt bích
• Đóng mở: toàn phần và tùy theo góc độ
• Tín hiệu: 4 – 20mA
• Dòng điện: 24VDC, 220VAC, 380VAC
• Tiêu chuẩn: IP67
• Nhiệt độ cho phép: -10 đến 80 độ C
• Môi trường sử dụng: nước thải, nước muối, hóa chất lỏng
• Tình trạng: luôn sẵn hàng
• Xuất xứ: Hàn Quốc, Đài Loan
• Bảo hành: 12 tháng

6.Bạn đã có địa chỉ mua van bi điện 3 ngã chưa?

Bạn đang thắc mắc phân vân không biết nên lựa chọn ra cơ sở mua van bi điện 3 ngã chỗ nào cho uy tín chất lượng.

Mách bạn công ty TNHH Tuấn Hưng Phát đã trải qua 12 năm kinh nghiệm trong buôn bán và phân phối van công nghiệp toàn quốc, đến với chúng tôi quý khách hàng có thể tuyệt đối yên tâm về chất lượng sản phẩm cũng như giá thành hiện nay.

Mọi thông tin xin liên hệ địa chỉ: CÔNG TY TNHH THƯƠNG MẠI TUẤN HƯNG PHÁT

VPGD: Số 25 Liền kề 13 khu đô thị Xa La, Hà Đông, Hà Nội

Hotline: 0967.249.266

Email: Son@tuanhungphat.vn

Hoặc quý khách có thể xem trực tiếp kho hàng của chúng tôi theo địa chỉ: Ngã 3 cây xăng Tam Hiệp- Xã Đại Áng – Thanh Trì – Hà nội.
