Van bướm điều khiển khí nén tuyến tính

1.Giới thiệu dòng van bướm điều khiển khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính hay van bướm đóng mở bằng khí nén bằng các góc độ là một loại van công nghiệp thích hợp để điều tiết và kiểm soát lưu chất bởi chúng được gắn bộ khiển khí nén tuyến tính bằng tín hiệu 4 – 20mA giúp dễ dàng điểu khiển các góc cánh van bướm ở nhiều góc khác nhau như: 0 – 25 – 50 – 75 – 90 độ.

Cách để phân biệt dòng tuyến tính với dòng on/off đó là quan sát bằng mắt thường chúng ta có thể nhận biết thấy bộ YT1000 và Limit swith box KLS10 được gắn thêm kèm bới bộ điều khiển khí nén, nhờ có bộ phận này van có thêm chức năng mới là điều tiết lưu chất dễ dang hơn, đóng mở nhanh và gia tăng tính tự động hóa cho người sử dụng.

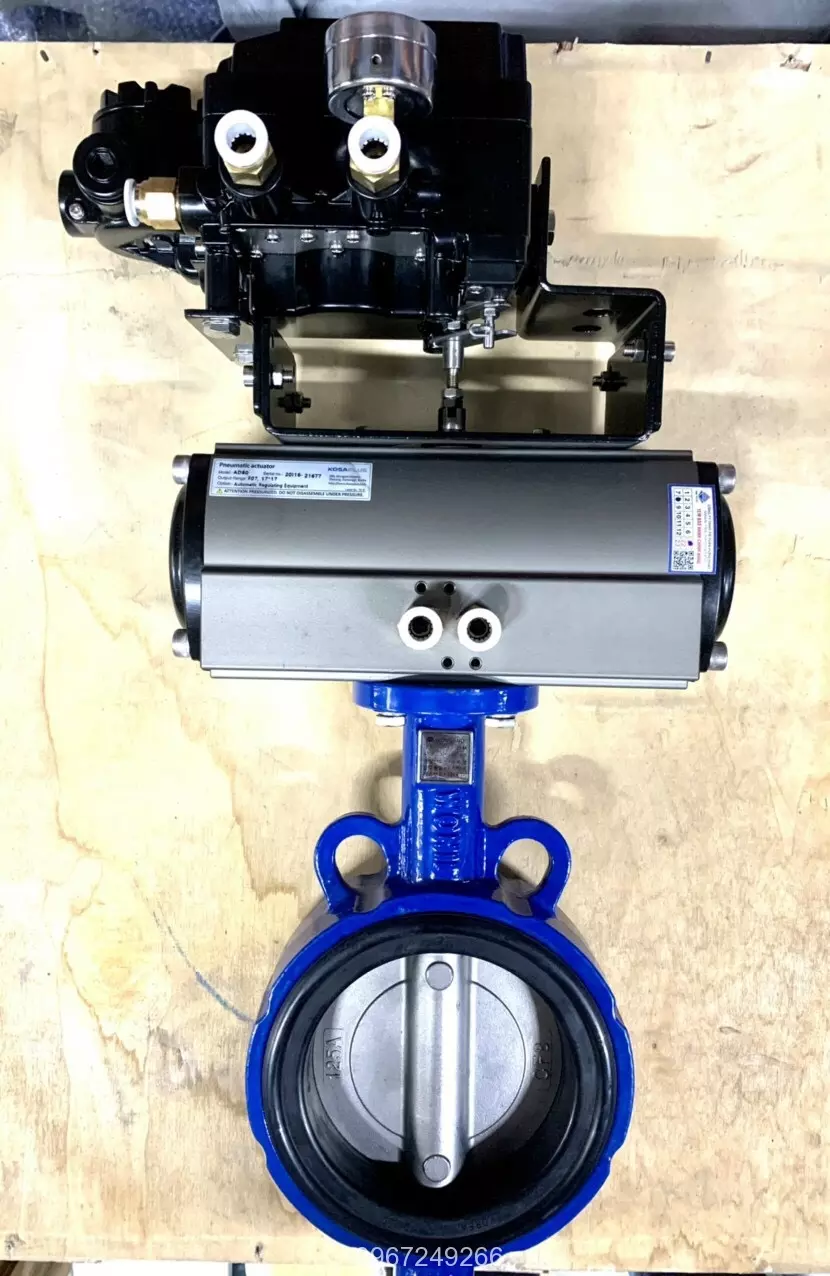

Van bướm điều khiển khí nén tuyến tính

Hiện nay các sản phẩm van điều khiển điện, van điều khiển khí nén được chúng tôi nhập khẩu từ các quốc gia nổi tiếng hàng đầu về ngành van nước như Hàn Quốc, Đài Loan, Trung Quốc, Malaysia…đạt chất lượng cao, giấy tờ bảo hành đầy đủ CO, CQ, Paking list. Đầy đủ kích thước, chất liệu, kết nối sẵn sàng để phục vụ quý khách mọi lúc mọi nơi.

Liên hệ Mr.Sơn 0967.249.266 gmail: son@tuanhungphat.vn để nhận ngay báo giá!

>>>>Sản phẩm liên quan: Van bướm điều khiển khí nén

2.Phân tích cấu tạo của van bướm đóng mở bằng khí nén tuyến tính

Trước tiên ta tìm hiểu thêm về thông số kỷ thuật của van bướm khí nén tuyến tính

• Kích cỡ van: DN50 – DN600
• Vật liệu thân van: Gang, nhựa, inox
• Vật liệu gioăng làm kín: EPDM, PTFE
• Kiểu kết nối: Wafer, mặt bích tiêu chuẩn JIS, BS
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: 0 ~ 180 độ C
• Áp lực khí nén: 3 – 8 bar
• Tín hiệu tuyến tính analog 4~20 mA
• Tiêu chuẩn bảo vệ: IP67
• Xuất xứ: Hàn Quốc, Đài Loan
• Bảo hành: 12 tháng

Cấu tạo của van bướm điều khiển khí nén tuyến tính gồm 2 bộ phận như sau:

*Phần van bướm:

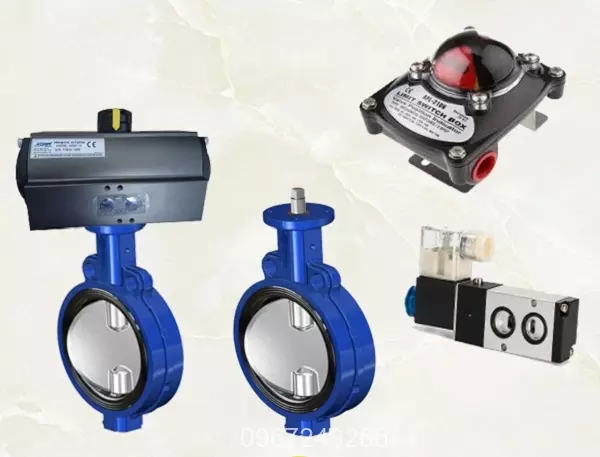

Cấu tạo van bướm điều khiển khí nén tuyến tính

Van bướm được cấu tạo từ nhiều chất liệu khác nhau để tùy sử dụng cho các môi trường, môi chất khác nhau điển hình như gang cầu, inox 304, nhựa PVC. Ví dụ như khi sử dụng cho nước sạch ta nên lựa chọn chất liệu thân gang cánh inox, dùng cho nước thải, hóa chất ta lựa chọn chất liệu inox 304 còn khi cho nước biển, muối, phòng thí nghiệm ta lựa chọn nhựa PVC. Việc lựa chọn đúng chất liệu thân van giúp van bướm khí nén tăng tuổi thọ, đạt hiệu quả cao trong sử dụng và đặc biệt là giúp chi phí mua van.

*Phần bộ khí nén:

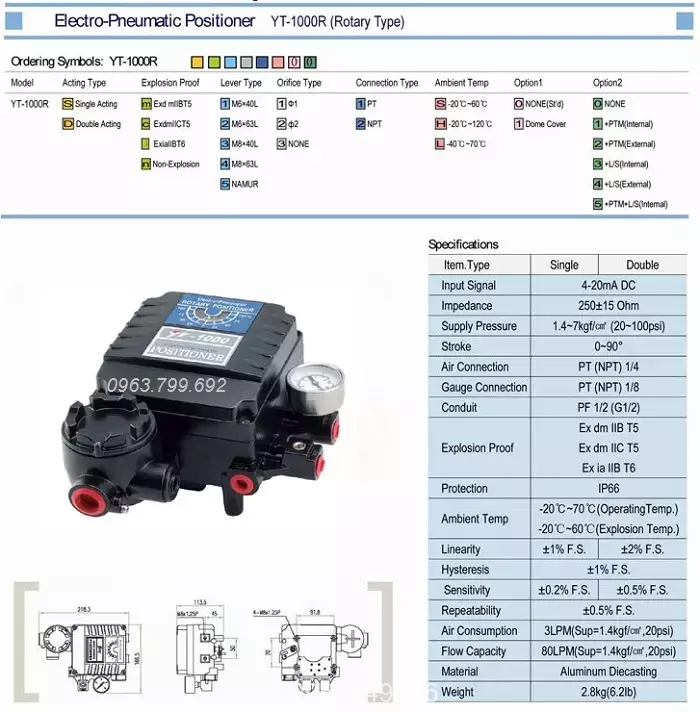

Cấu tạo bộ điều khiển tuyến tính YT1000

Bộ điều khiển khí nén hay còn gọi là bộ truyền động khí nén. Đây là phần tác động chính đến việc đóng mở của van bướm. Áp lực khí nén khiến cho trục và cánh van xoay để đóng – mở  ON/OFF van. Bộ điều khiển khí nén có 2 dạng : tác động đơn ( có lò xo phản hồi) và tác động kép (không có lò xo phản hồi).

Bộ tuyến tính, áp lực khí nén sẽ được cấp vào phần này và điều tiết lưu lượng khí nén đến bộ tác động khí nén từ đó tạo ra góc đóng mở khác nhau. Bộ này nhận tín hiệu 4 ~ 20 mA, thông thường thì giá trị góc được nhà sản xuất cài đặt sẵn góc đóng mở từ 0 – 25 – 50 – 75 – 90 độ.

3.Tham khảo các chất liệu van bướm điều khiển khí nén tuyến tính

a.Van bướm gang điều khiển khí nén tuyến tính

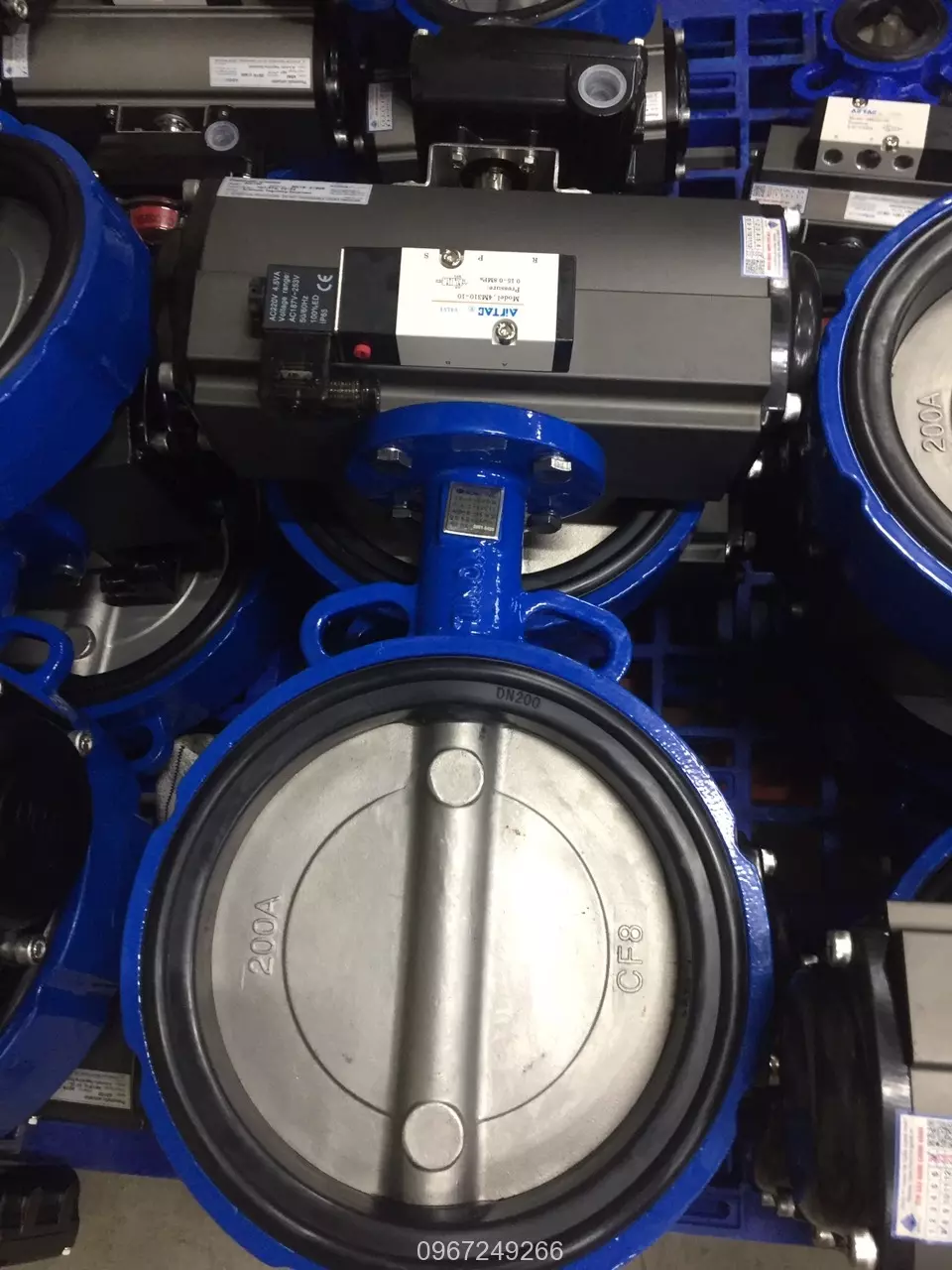

Van bướm thân gang cánh inox đóng mở bằng khí nén tuyến tính

Thông số kỹ thuật:

• Kích cỡ van: DN50 – DN600
• Vật liệu thân van: Gang
• Vật liệu gioăng làm kín: EPDM, PTFE
• Kiểu kết nối: Wafer, mặt bích tiêu chuẩn JIS, BS
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: 0 ~ 120 độ C
• Môi trường sử dụng: nước sạch
• Áp lực khí nén: 3 – 8 bar
• Tín hiệu tuyến tính analog 4~20 mA
• Tiêu chuẩn bảo vệ: IP67
• Xuất xứ: Hàn Quốc, Đài Loan
• Bảo hành: 12 tháng

b.Van bướm nhựa đóng mở bằng khí nén tuyến tính

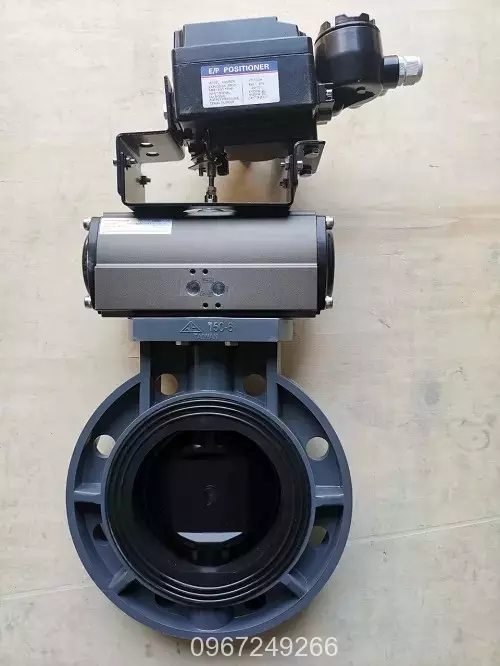

Van bướm nhựa đóng mở bằng khí nén tuyến tính

Thông số kỹ thuật:

• Kích cỡ van: DN50 – DN600
• Vật liệu thân van: nhựa PVC
• Vật liệu gioăng làm kín: EPDM, PTFE
• Kiểu kết nối: Wafer, mặt bích tiêu chuẩn JIS, BS
• Áp lực làm việc: PN10, PN16
• Nhiệt độ làm việc: 0 ~ 100 độ C
• Môi trường: muối, nước biển
• Áp lực khí nén: 3 – 8 bar
• Tín hiệu tuyến tính analog 4~20 mA
• Tiêu chuẩn bảo vệ: IP67
• Xuất xứ: Hàn Quốc, Đài Loan
• Bảo hành: 12 tháng

c.Van bướm chất liệu inox khí nén tuyến tính

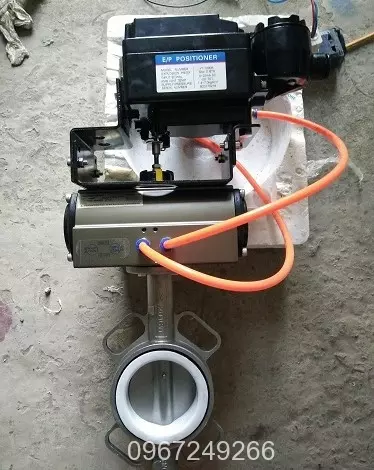

Van bướm inox304 đóng mở bằng khí nén tuyến tính

Thông số kỹ thuật:

• Kích cỡ van: DN50 – DN600
• Vật liệu thân van: inox 304, 316
• Vật liệu gioăng làm kín: EPDM, PTFE
• Kiểu kết nối: Wafer, mặt bích tiêu chuẩn JIS, BS
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: 0 ~ 180 độ C
• Môi trường sử dụng: nước thải, hóa chất, xăng dầu
• Áp lực khí nén: 3 – 8 bar
• Tín hiệu tuyến tính analog 4~20 mA
• Tiêu chuẩn bảo vệ: IP67
• Xuất xứ: Hàn Quốc, Đài Loan
• Bảo hành: 12 tháng

4.Địa chỉ mua van bướm điều khiển khí nén tuyến tính

Hãy liên lạc ngay với chúng tôi bởi khi mua hàng tại đây sẽ có:

• Sản phẩm đạt chất lượng cao
• Mới nguyên đai nguyên thùng 100%
• Giấy tờ xuất nhập CO,CQ đầy đủ
• Bảo hành tất cả sản phẩm của chúng tôi trong vòng 12 tháng
• Đổi trả hoàn tiền nếu có trục trặc sai sót của nhà sản xuất
• Hỗ trợ giao hàng miễn phí trong khu vực nội thành Hà Nội
• Kho hàng rộng 12000 mét vuông đầy đủ số lượng và kích thước cho khách hàng lựa chọn
• Đội ngủ nhân viên kinh doanh giàu kinh nghiệm luôn sẵn sàng để trả lời và giải đáp quý khách mọi lúc mọi nơi
• Phòng kỹ thuật sẵn sàng tư vấn lắp đặt và hộ trợ nếu có trục trặc
