Van bướm – cấu tao – ứng dụng

Tổng quan về Van bướm

Van bướm hay còn có cách gọi khác là van cánh bướm, có tên tiếng anh là Butterfly valve, van có cấu tạo khá đơn giản và chi phí mua loại van này thấp hơn các loại có cùng chức năng khác nên nó là một trong những loại van công nghiệp được sử dụng nhiều nhất hiện nay

Van được dùng rộng rãi trong công nghiệp công dụng chính là đóng mở, điều tiết dòng chảy ở trong đường ống với nhiều kích thước khách nhau. Van có bộ phận đĩa có thể xoay quanh trục với các góc khác nhau nhờ vậy van có thể đóng/mở lưu chất khá dễ dàng. van được điều khiển bởi tay gạt, tay quay hoặc các tác động điện hoặc khí nén, Cùng với van cổng, van dao, van bi thì van bướm là một trong những loại van đóng mở nhanh.

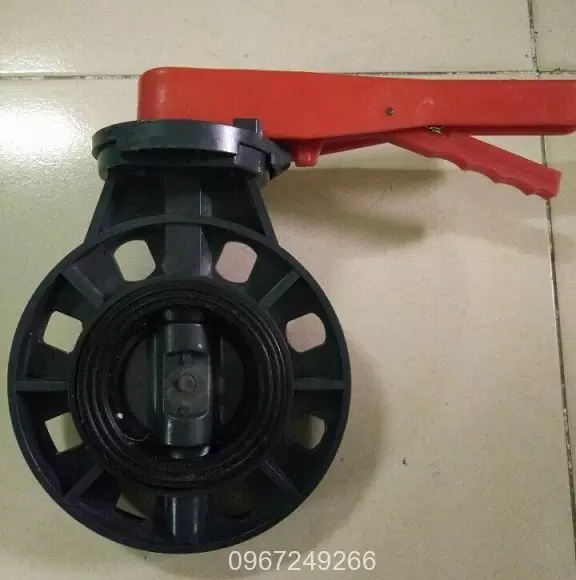

Van bướm nhựa

Van bướm nhựa

Thông số kỹ thuật:

  • Được làm từ: Gang, thép, inox, nhự
  • Nhiệt độ: -15 – 350 độ C
  • Seat: EPDM, NBR, PTFE, Hi EPDM
  • Áp lực: 10bar, 16bar, 25bar
  • Kết nối: Wafer, DINPN25, JIS 10k JIS20k, Mặt bích DIN PN16…vv
  • Xuất xứ: Nhật, Hàn Quốc, Trung Quốc, italy.

Cấu tạo của van bướm

Van bướm được chia là 3 bộ phận chính là : Thân van, Đĩa van và gioăng làm kín

-Thân van: Là phần đúc tròn đúc liền khối được làm bằng kim loại hoặc nhựa, trên thân van có các lỗ xung quanh để định vị van vào các đường ống bằng bulong và đai ốc,

Xem thêm:   Rắc co là gì

-Đĩa Van: Đĩa có hình cánh bướm dùng để điều khiển đóng/mở dòng chảy

-Gioăng làm kín: Chức năng chủ yếu của gioăng là kết nối phần đĩa van với phần thân van

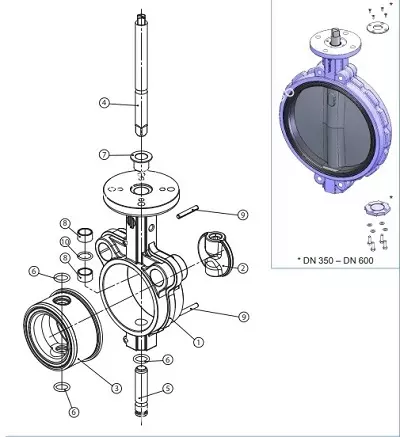

 Cấu tạo của van bướm

Cấu tạo của van bướm

Nguyên lý hoạt động của van bướm

Van bướm được ưa chuộng vì có giá thành thấp hơn các loại van có cùng chức năng khác

Khi tác động vào tay gạt, tay quay hoặc thông qua các chuyển động khí nén/điện thì trục sẽ dẫn động và cánh bướm sẽ thay đổi trạng thái

Van hoạt động tốt nhất khi nó đóng hoàn toàn thì lưu chất gần như bị hạn chế trên đường ống, và ngược lại, tùy vào cách sử dụng nên có nhiều loại van khác nhau để khách hàng lựa chọn, mỗi loại thích ứng với một áp suất khác nhau.

Các loại van bướm thông dụng hiện nay

Với mỗi đường ống lớn nhỏ khác nhau mà các nhà sản xuất lại ra từng loại van , size khác nhau, từ đó kích cách thức sử dụng cũng khác nhau. => chúng ta có mội số các loại van bướm như sau:

Van bướm tay quay, vô lăng

Là loại van được ứng dụng trong các đường ống lớn từ DN100 – DN 600. Van có thể điều khiển lưu dòng chính xác hơn van tay gạt

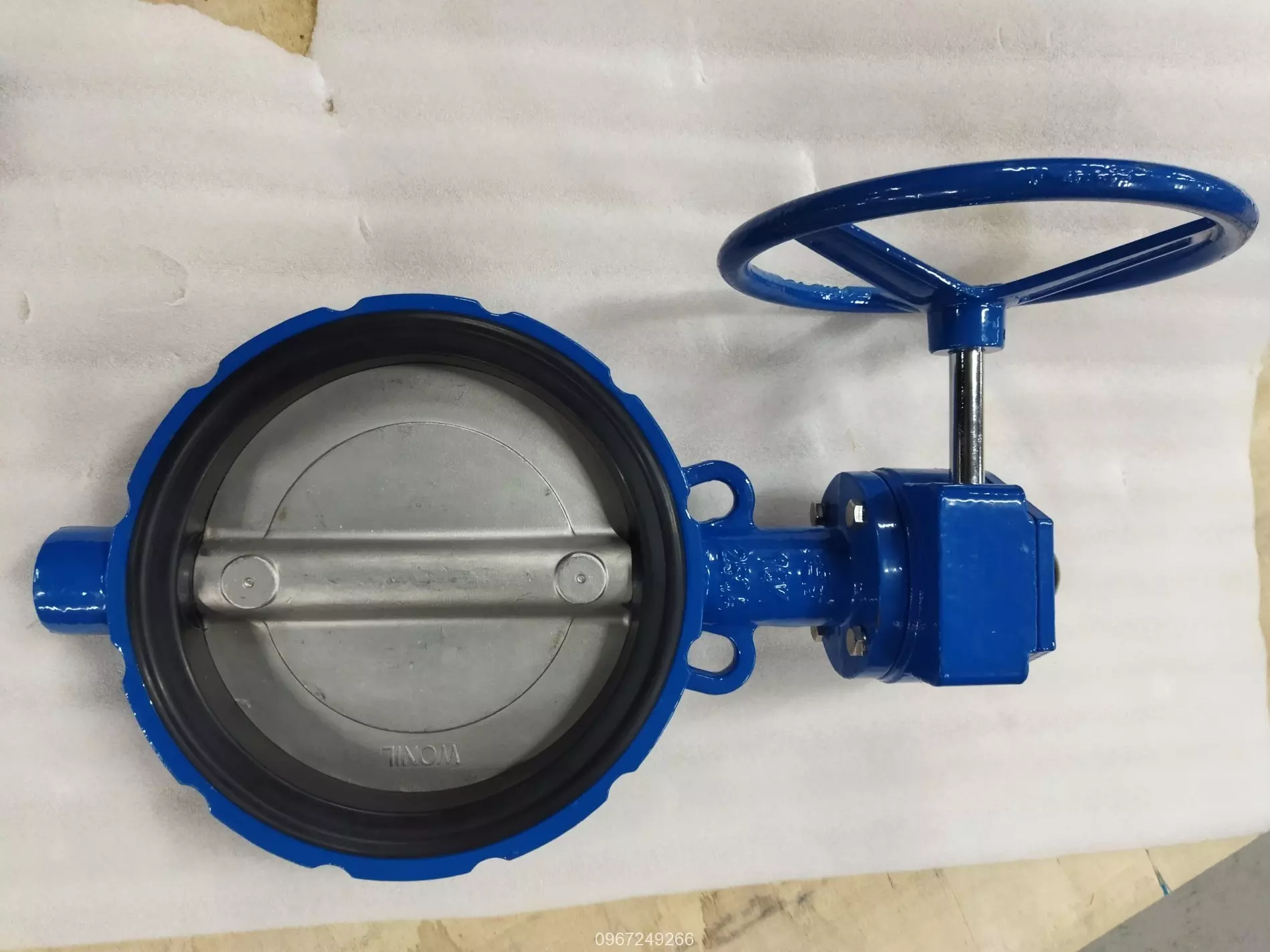

van bướm tay quay vô lăng

van bướm tay quay vô lăng

Van bướm tay gạt

Là loại van sử dụng tay để gạt để điều chỉnh lưu dòng , van được ứng dụng chủ yếu trong các DN25-DN250

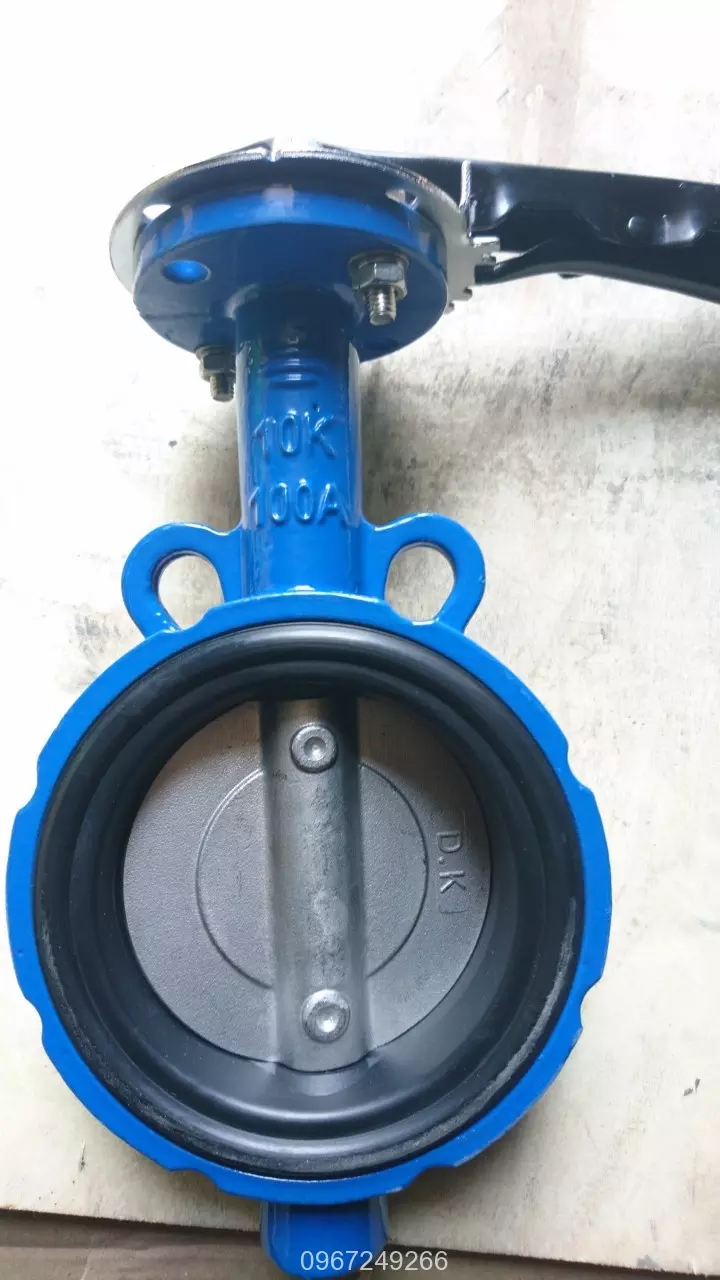

Van bướm tay gạt

Van bướm tay gạt

Van bướm điều khiển điện

Được thay thế kiểu điều khiển thủ công tay gạt hoặc tay quay bằng bộ moter điện có điện thế 220V, 380V giúp van đống mở nhanh hơn, thuận tiện hơn và đặc biệt hơn có thể diều tiết lưu chất nhờ kiểu đóng mở tuyến tính bằng các góc độ khác nhau.

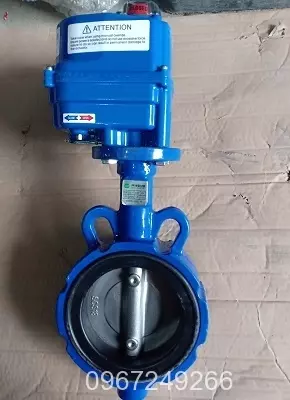

Van bướm đóng mở bằng điện

Van bướm đóng mở bằng điện

>>>>Xem thêm: Van bướm điều khiển điện

Van bướm điều khiển khí nén

Cũng giống như van điuều khiển điện, van bướm lúc này được đóng mở tự động bằng tác động của khí nén giúp van tự động hóa, nhanh chóng và hiệu quả hơn. Van bướm khí cũng có chức năng đóng mở tuyến tính như van bướm điện.

Xem thêm:   Van cầu điều khiển khí nén

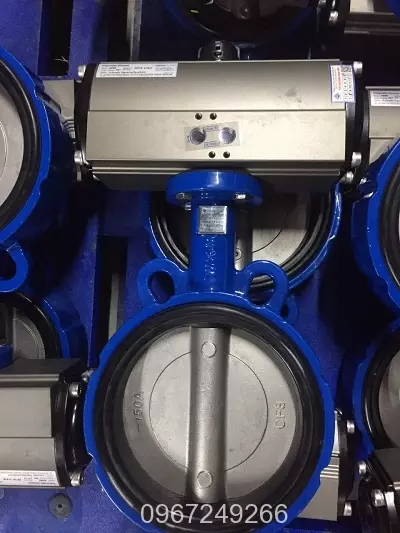

Van bướm điều khiển khí nén

Van bướm điều khiển khí nén

>>>>Tham khảo: Van bướm điều khiển khí nén

Ứng dụng lắp đặt van bướm

  • Van được sử dụng trong các dây truyền nhà máy sản xuất
  • Các hệ thống cấp thoát nước sạch và nước thải
  • Hệ thống phòng cháy chữac cháy của các tòa nhà
  • Kết hợp với các động cơ điện khí và khí nén

=> Van được ứng dụng cho các nhà máy sản xuất, mỗi loại van đều có công dụng khác nhau vì vậy lựa chọn 1 loại van phù hợp sẽ tiết kiện được chí phí cũng như độ bền của công trình

Đánh giá chung về van cánh bướm

Ưu điểm của van bướm

  • Kết nối khá đơn giản và dễ dàng
  • Có nhiều size khách nhau, phù hợp với các hệ thống lưu lượng dòng chảy cao
  • Chi phí rẻ hơn so với van cổng van cầu
  • Thao tác đơn giản, dễ sử dụng
  • Chất liệu đa dạng, điều khiển hay kết nối đều tốt

Nhược điểm van cánh bướm

  • Không phù hợp để điều tiết dòng chảy
  • Không có van size bé
  • Không phù hợp với các hệ thống khí, hệ thống yêu cầu độ kín cao
  • Dễ bị dò rỉ nước, lưu chất sau một thời gian sử dụng
  • Không có kiểu kết nối ren

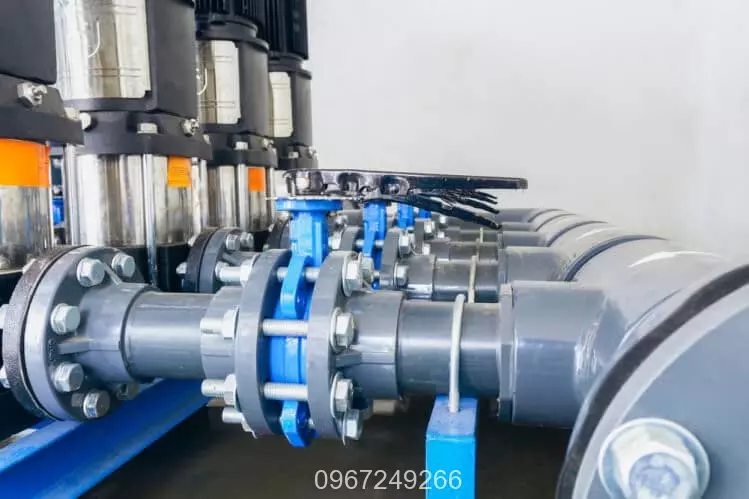

Ứng dụng lắp đặt van bướm
