Van bướm inox được sử dụng ở đâu?

Tổng quan về van bướm inox

Van bướm inox van bướm nhưng được gọi theo cái tên vật liệu chế tạo nên nó chính là inox, có thể là inox 201, 304, 316, có thiết kế đa dạng kích thước từ DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500.

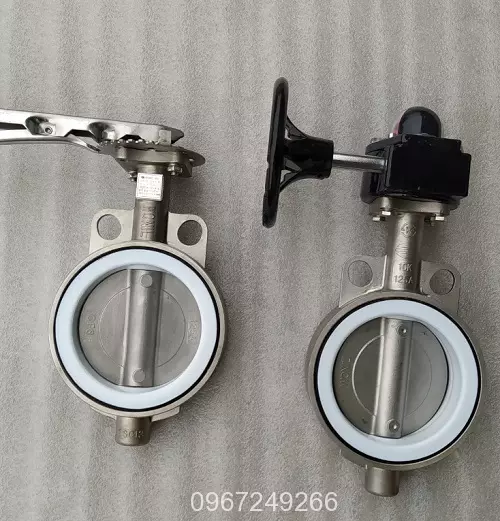

Van bướm inox Wonil Hàn Quốc

Van bướm inox Wonil Hàn Quốc

Thông sô kỹ thuật của van bướm inox:

  • Size van: DN50 (2”) ~ DN400 (16”)
  • Nguyên liệu thân, đĩa, trục, tay của van: Inox201, inox304, inox316
  • Nguyên liệu gioăng làm kín: Teflon (PTFE), Cao su (EPDM), Inox 304
  • Áp suất làm việc: 10kg/cm2, 16kg/cm2, 20kg/cm2
  • Kết nối: 2 Mặt bích, Wafer (kẹp), clamp
  • Tiêu chuẩn: Jis – BS – DIN – ANSI
  • Nhiệt độ: -5ºC ~ 250ºC
  • Môi trường: Khí nén, hóa chất, nước, hơi nóng, thực phẩm, dược phẩm.
  • Xuất xứ: China, Korea, Taiwan, Malaysia

Cấu tạo của van bướm inox

  • Thân van: được cấu tạo từ inox 201,304,316. Được thiết kế theo dạng khung tròn và đúc tiền
  • Đĩa van: Giống hình cánh bướm, được làm cố định với một đầu trục van
  • Trục van: Cấu tạo từ inox 304 hoặc 316 có độ bền cao để đảm bảo toàn bộ hoạt động van
  • Bộ phận làm kín: Bộ phần này thường được làm từ caosu, PDFE, teflon
  • Thiết bị điều khiển: Tùy vào loại van bướm mà bộ phận điều khiển khác nhau. Thường là tay gạt và tay quay, bộ điện. Chúng được nối với trục van để điều khienr hoạt động của thiết bị
Xem thêm:   Van một chiều dùng để làm gì?

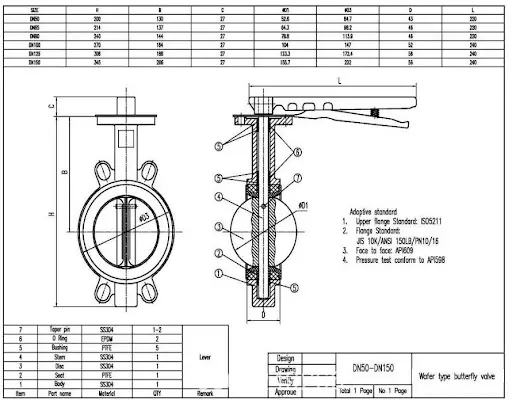

Cấu tạo van bướm inox

Cấu tạo van bướm inox

Phân loại van bướm Inox

Hiện nay van bướm inox được chia là:

Van bướm tay quay

Là một dạng van bướm được điều khiển bằng tay quay, tay quay được thiết nối với mỗi hộp sô chuyển động trực tiếp nên trục van bướm từ đó quá trình đóng/mở xảy ra

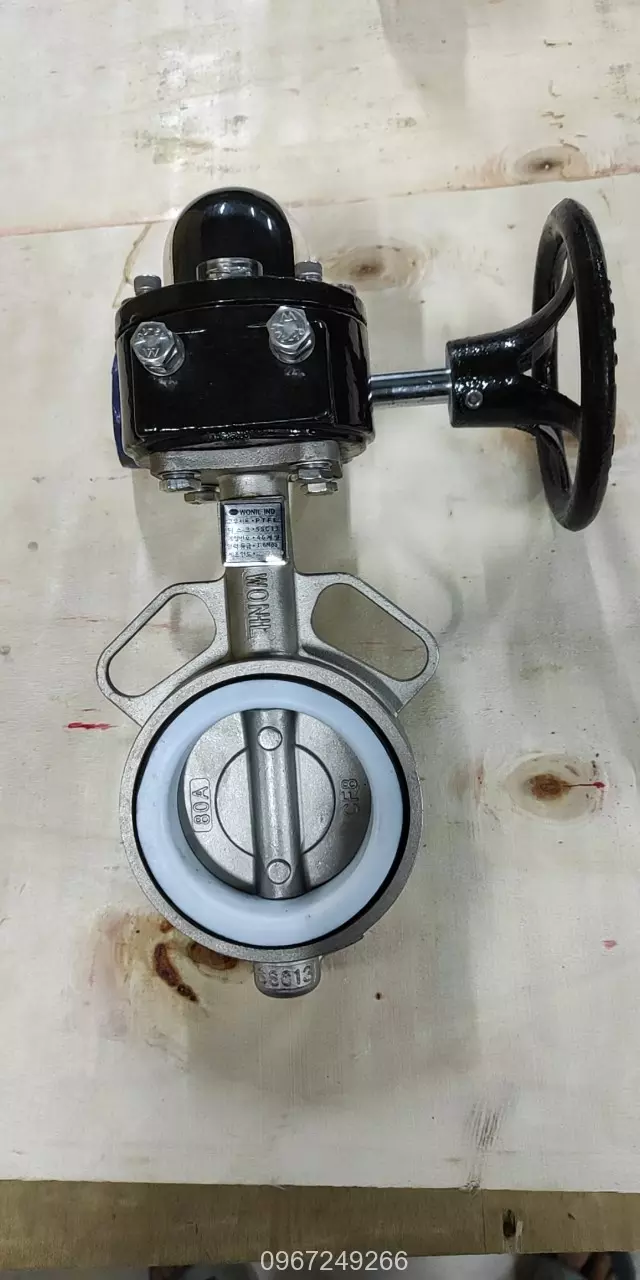

Van bướm inox 304 tay quay

Van bướm inox 304 tay quay

Van bướm tay gạt

Là dạng van bướm dùng tay gạt từ phải sang trái để mở và ngược lại, van bướm gạt tay inox chịu đucợ nhiệt độ cao lên đến 180 độ C

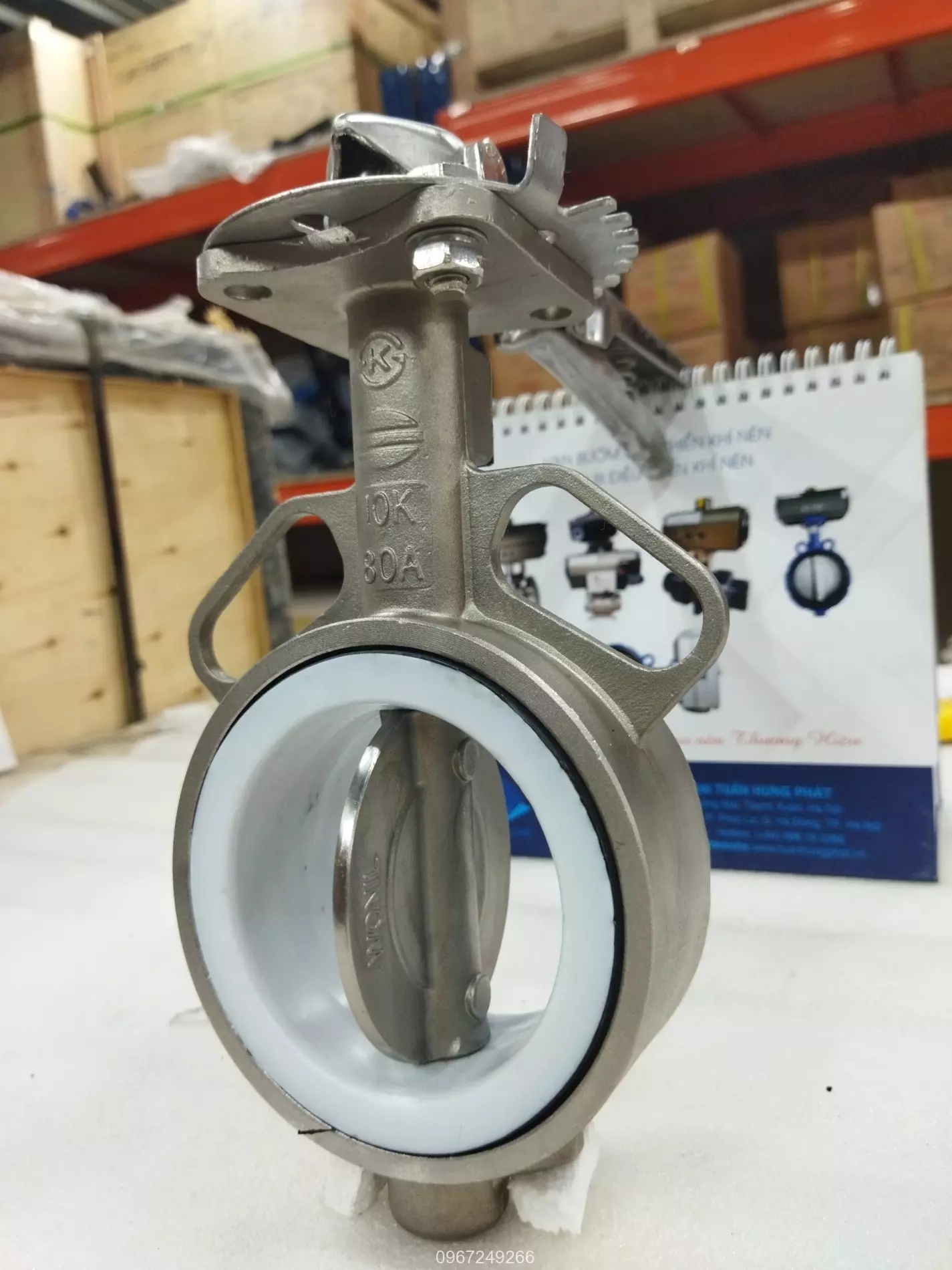

Van bướm inox 304 tay gạt

Van bướm inox 304 tay gạt

Ứng dụng thực tế của van bướm inox

  • Với độ bền cao và nhiều tính năng ưu việt, đặc biệt là hệ thống chống ăn mòn cao nên đang được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau như :
  • Hệ thông cung cấp nước, nhà máy chế biến thực phẩm , nước giải khát, đồ uống..vv
  • Hệ thống nước thải sinh hoạt, công nghiệp
  • Hệ thống các đường ống chứa các hóa chất ăn mòn như kiềm, a xít, ba  zơ , các hệ thống có chứa muối hữu cơ
  • Van được úng dụng trong các hệ thống hơi nóng, nhiệt độ cáo, hệ thống chiler, steam…

Đánh giá chung dòng van bướm inox

Van bướm inox có những ưu điểm gì?

  • Van có nhiều kích cỡ từ 50A – 1500A
  • Van bướm inox tay gạt và khí nén đóng mở nhanh từ một đến hay giây
  • Hoạt động tốt trong mối trường hóa chất , nhiệt độ cao, axit ăn mòn
  • Hoạt động ổn định trong hệ thống áp lực cao
  • Độ bền van cao hơn 3-4 lần so với bình thường
  • Sản xuất từ vật liệu inox, chống va đập tốt, chịu được nhiệt độ cao, phù hợp với nhiều hệ thống hóa chất ăn mòn, sản xuất và chế tạo có liên quan tới xăng dầu, methanol, kiềm,….
  • Đệm làm kín bằng Teflon, chịu nhiệt độ tốt, độ kín lên tới 100%, gần như không có sự rò rỉ qua van.
  • Về kết van bướm kiểu kết nối dạng kẹp thông dụng, dạng 2 mặt bích độ kín cao, dạng clamp cho vi sinh.
  • Van đa dạng hình thức vận hành từ tay gạt, tay quay cho đến kết hợp với mô tơ điện và đầu điều khiển khí nén để điều khiển tự động thay thế sức lao động của con người.
  • Ngoài ra van bướm inox được kết nối với mô tơ điện hoặc bộ khí nén để điều khiển van tự động.
Xem thêm:   Van cầu điều khiển khí nén

Nhược điểm van cánh bướm inox

  • Giá thành cao hơn, tuy nhiên so với các dòng van bướm nhựa dùng cho hóa chất thì vẫn rẻ hơn khá nhiều
  • Trọng lượng nặng hơn van bướm thông thường
  • Không có kích cỡ ông nhỏ cho các ống 15A, 20A, 25A, 40A
  • Yêu cầu kỹ thuật cao để đảm bảo an toàn khi sử dụng

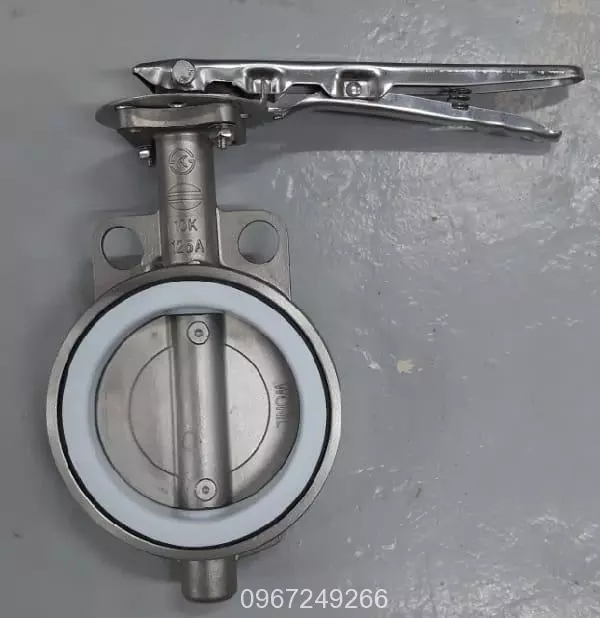

Van cánh bưỡm inox toàn thân

Van cánh bưỡm inox toàn thân
