Van điều khiển bằng moter điện là gì?

1.Van điều khiển bằng moter điện là gì?

Van điều khiển bằng moter điện là loại van được lắp đặt một bộ điều khiển điện trên đầu van thay thế kiểu điều khiển thủ công bằng tay thì giờ đây van có thể tự động đóng mở mà không cần dùng đến sức người.

Van đóng mở bằng moter điện sử dụng dòng điện thông dụng mà chúng ta hay sử dụng đó là 24VDC và 220VAC để điều khiển đóng mở và điều chỉnh tiết lưu của dòng chảy và cách nhanh chóng và hiệu quả.

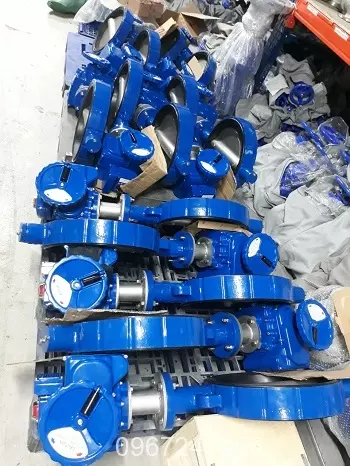

Van điều khiển bằng moter điện

Hiện nay có các loại van cơ có thể kết hợp được với đầu moter điện như van bi, van bướm, van cầu và van cổng. Mỗi loại van đều có cấu tạo và chức năng riêng song chúng vẫn mang đến một mục đích chính là để đóng mở và điều tiết hỗ trợ cho sức người.

2.Cấu tạo của van điều khiển bằng moter điện

Cấu tạo của van điều khiển bằng moter điện được chia làm 2 bộ phận, một là bộ phận van cơ, 2 là bộ điều khiển điện được lắp đặt cho van.

a.Cấu tạo van cơ

Các loại van cơ lắp đặt với bộ moter điện đa dạng hiện nay như van bướm, van bi, van cổng và van cầu, chúng được tháo bổ bộ phận tay gạt hoặc tay quay thông thường để nối lắp trực tiếp với bộ điện có hiệu điện thế là 24v hoặc 220v.

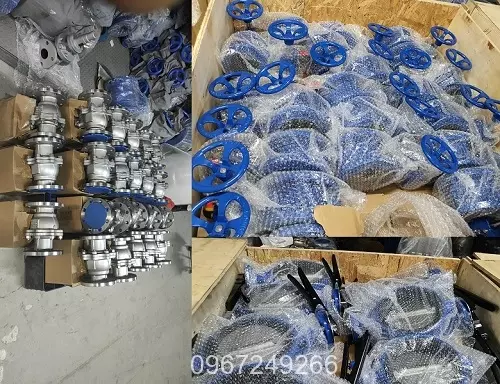

Các loại van cơ

Van cơ có cấu tạo phổ biến từ gang, inox, đồng, thép và nhựa để có thể sử dụng được cho những loại môi trường có tính chất khắc nghiệt như nước thải và hóa chất.

Cấu tạo của mỗi loại van đều khác nhau và vẻ bề ngoài nhưng đa số cấu trúc của chúng sẽ là: thân van, trục van, cánh van và gioăng làm kín.

Xem thêm:   Điều khiển PID là gì? Mục đích sử dụng PID?

b.Cấu tạo bộ moter điện

Bộ moter điện có vỏ ngoài được làm bằng hợp kim nhôm cao cấp, bên trong là hệ thống bánh răng, bảng mạch điện và các chỉ tiết nhỏ khác, bộ moter điện hoạt động nhờ nguồn điện có hiệu điện thế là 24v và 220v, có trường hợp bộ điện sử dụng bằng dòng điện 3 pha 380v.

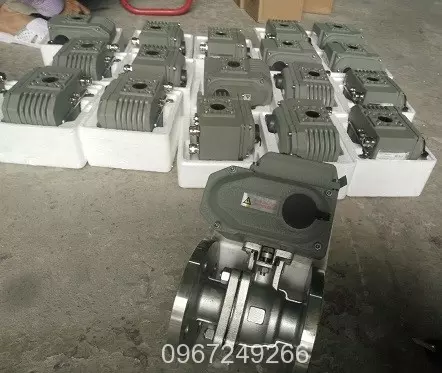

Bộ moter điện

Bộ moter điện được xuất xứ trên nhiều nước khác nhau, mỗi loai đều có nguyên lí làm việc chung là để giúp van điều khiển và đóng mở. Ở thị trường hiện nay dòng bộ moter điện có 2 kiểu đóng mở chính là on/off và tuyến tính, mỗi loại đều mang những đặc tính để sử dugn jcho môi trường cần thiết.

Hiện tại chúng tôi, công ty TNHH Thương Mại Tuấn Hưng Phát đang cung cấp các loại motor điều khiển van tự động thương hiệu Kosaplus Hàn Quốc và Haitima Đài Loan. Sản phẩm được phân phối độc quyền với chất lượng và giá tốt nhất. Hãy liên hệ Hotline: 0967.249.266 để được tư vấn và giải đáp!

3.Tìm hiểu các loại van điều khiển bằng moter điện

a.Van bướm đóng mở bằng moter điện

Van bướm điều khiển điện được sử dụng rất rộng rãi trên thị trường hiện nay, thân van có cánh van được làm bằng inox có dạng cánh bướm nên đuọc gọi là van bướm, lắp đặt trực tiếp với bộ điện giúp van đóng mở nhanh và hiệu quả hơn.

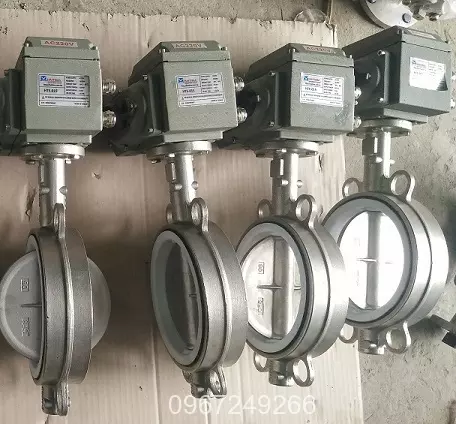

Van bướm điều khiển bằng moter điện

Van bướm điện có cấu tạo đa dạng từ gang, inox và nhựa, kết nối với ống dẫn bằng phương pháp mặt bích, wafer kẹp đa tiêu chuẩn. Kích thước của van từ trung bình cho tới lớn bắt đầu từ size DN40 – DN800.

  • Chất liệu: Gang, inox 304, inox 316, nhựa PVC uPVC CPVC
  • Kích thước van: D50, D65, D80, D100, D125, D150, D200, D250, D300, D400
  • Kết nối: Mặt bích tiêu chuẩn BS, JIS, DIN, ANSI kiểu Wafer.
  • Điện áp điều khiển: 24v, 220v, 380v – 50/60 Hz
  • Áp lực làm việc: 16kg/cm2
  • Chức năng điều khiển: Điều khiển On Off / Điều khiển tuyến tính
  • Nhiệt độ làm việc: 0 – 120 độ C
  • Thương hiệu: Kosaplus Hàn Quốc / Haitima Đài Loan
Xem thêm:   Valve là gì? Tìm hiểu các loại van công nghiệp

b.Van bi điều khiển bằng bộ điện

Van bi điều khiển bằng moter điện là loại van được sử dụng cho các loại ống nhỏ, lắp đặt tốt cho các không gian hẹp, van có cấu tạo cực kì đa dạng từ dạng 2 mảnh đến 3 mảnh, 2 của và 3 cửa, thân bằng inox, đồng, nhựa kết nối với ống dẫn bằng phương pháp nối ren và mặt bích.

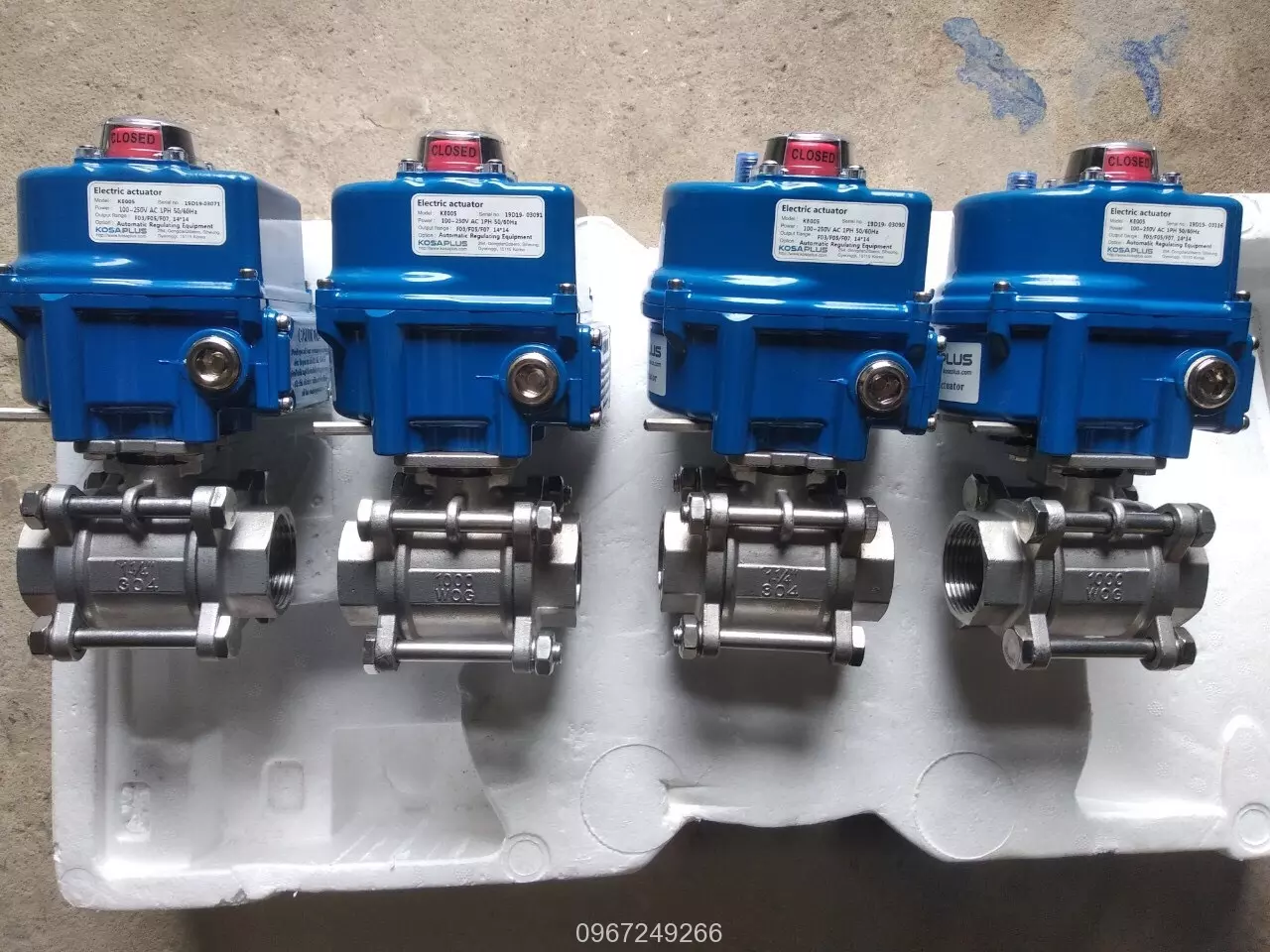

Van bi đóng mở bằng bộ moter điện

Van bi điện có ưu điểm đóng mở nhanh, bi van không cản dòng lưu chất chảy thẳng, van có thể sử dung để đóng mở và điều tiết lưu chấ bằng dạng tuyến tính của bộ điện.

  • Chất liệu van: Inox 304, inox 316, nhựa
  • Kích thước: 1/2″, 3/4″, 1″, 1-1/4″, 1-1/2″, 2″, 3″, 4″, 5″, 6″, 8″.
  • Điện áp điều khiển: 24v, 220v, 380v
  • Chế độ: Điều khiển on off / Điều khiển tuyến tuyến
  • Kết nối: Kết nối ren / Kết nối mặt bích tiêu chuẩn BS PN16, JIS 10K, ANSI #150LB
  • Áp lực làm việc: 16bar
  • Nhiệt độ làm việc: 120 độ C
  • Thương hiệu: Kosaplus, Haitima
  • Xuất xứ: Hàn Quốc, Đài Loan

c.Van cầu điện

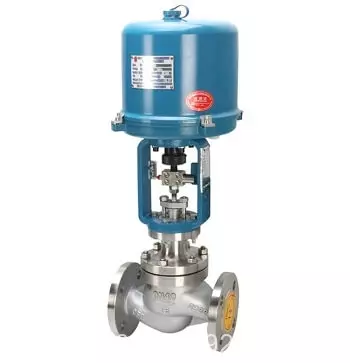

Van cầu điều khiển điện

  • Chất liệu van: Đồng, gang
  • Điều khiển: On Off / Tuyến tính
  • Lực kéo: 1000N – 5500N
  • Tiêu chuẩn: IP67 / IP54
  • Nhiệt độ làm việc: -25 đến 180 độ C
  • Hao hụt: < 0.01%
  • Hành trình: 20mm
  • Kết nối: Ren / Mặt bích tiêu chuẩn JIS 10K
  • Áp suất chịu được: 16kg/cm2
  • Kích thước van: DN15, DN20, DN2

4.Tổng kết về van điều khiển bằng moter điện

Bài viết trên chúng tôi đã khái quát với các bạn một số kiến thức về van điều khiển bằng bộ moter điện, giới thiệu tới các bạn công ty TNHH Tuấn Hưng Phát đang là đơn vị phân phối độc quyền 2 loại sản phẩm van điều khiển điện của Haitima Đài Loan và Kosaplus Hàn Quốc, cam kết hàng chất lượng cao, giá thành đảm bảo.

Liên hệ hotline: 0967.249.266 hoặc truy cập vào website: vannuoccongnghiep.net để được tư vấn và tham khảo nhiều các loại van công nghiệp van điều khiển khác. Trân trọng!!!
