Cấu tạo của van bướm tay quay

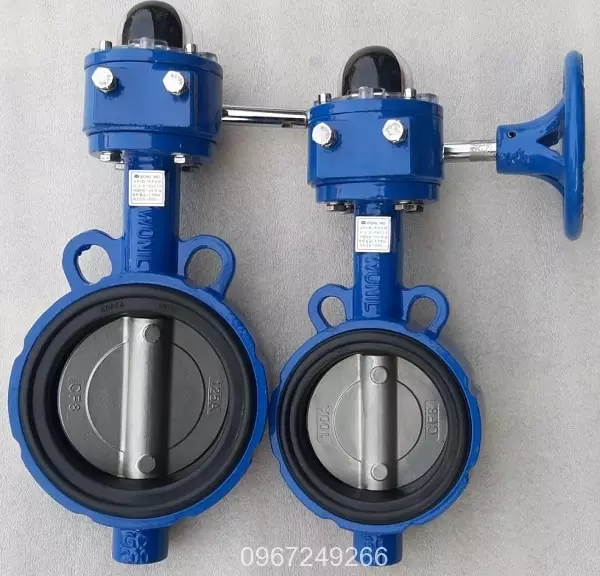

Tổng quan về van bướm vô lăng, van bướm tay quay Hàn Quốc

Van bướm tay quay Hàn Quốc hay còn được gọi là van bướm vô lăng được nhập khẩu 100% từ Hàn Quốc là loại van bướm đóng mở nhanh được thực hiện bởi 2 cánh xoay quanh trục. Thông thường khi sử dụng người ta thiết kế thêm bộ giảm tốc – hộp số và tay quay ( vô lăng ) giúp cho người vận hành trở nên dễ dàng hơn.

Van bướm tay quay có đầy đủ các kích thước từ DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500 đến DN600.

Môi trường sử dụng van bướm tay quay chủ yếu là: nước sạch, thực phẩm, hệ thống nước thải, hệ thống PCCC, dầu khí…

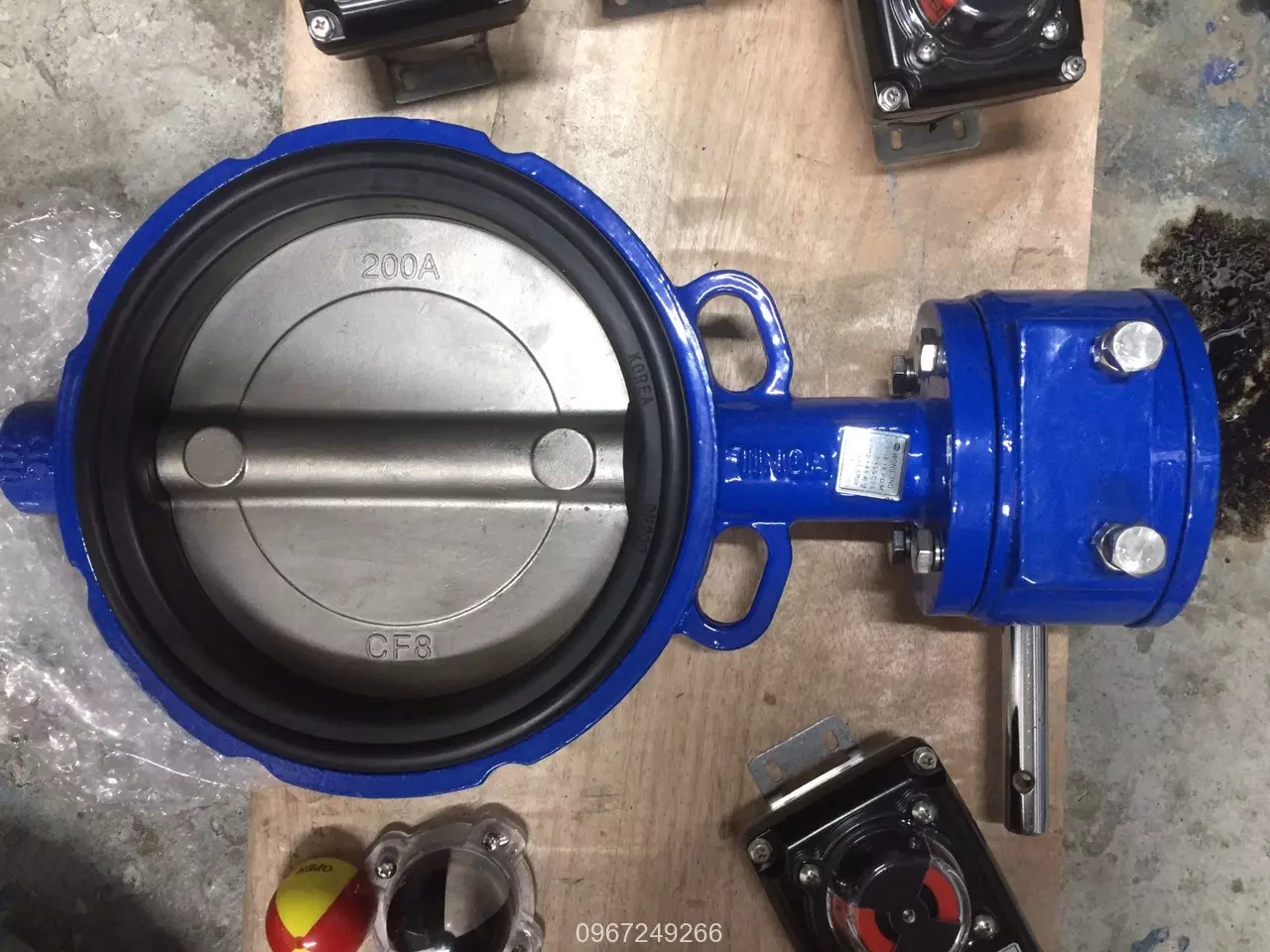

Van bướm mặt bích tay quay

Van bướm mặt bích tay quay

Thông số kỹ thuật:

  • Kích thước van bướm tay quay: DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500 đến DN600.
  • Áp suất làm việc: PN10/PN16
  • Nhiệt độ hoạt động bình thường: Từ 0°C đến 80°C.
  • Vật liệu: Gang dẻo-  Sơn phủ bề mặt: Van bướm tay quay vô lăng được sơn Eboxy màu xanh, van bướm tay quay tín hiệu điện được sơn bằng màu đỏ. –  Đĩa, trục: Inox
  • Giăng: EPDM, Viton, Teflon, Inox.
  • Áp lực làm việc của van bướm tay quay vô lăng: JIS : 10K, 20K/ANSI: 150LB, 300LB/DIN: PN10, PN16
  • Sản phẩm có Catalogue, chứng chỉ chất lượng CO/CQ…
  • Bảo hành sản phẩm: 12 tháng.
Xem thêm:   Van điện từ thường mở là gì?

>>>Sản phẩm liên quan: Van bướm tay gạt

Cấu tạo của van bướm vô lăng Hàn Quốc

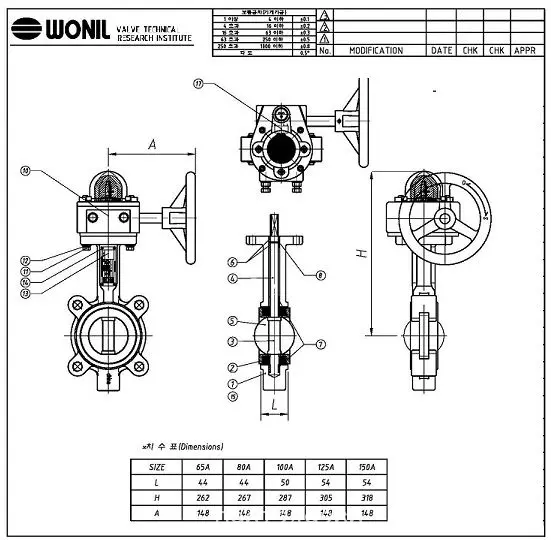

Thông số kỹ thuật kích thước van bướm tay quay Wonil Hàn Quốc

Thông số kỹ thuật kích thước van bướm tay quay Wonil Hàn Quốc

TT Bộ phận Vật liệu Chức năng
1 Thân van Gang, Inox, thép, nhựa Bảo vệ và liên kết các bộ phận khác của van để tạo nên một thể thống nhất. Trên thân van có những lỗ dùng để định vị với đường ống.
2 Đĩa van Gang , Inox, nhựa Điều khiển dòng chảy (đóng hoặc mở dòng chảy) thông qua cơ cấu điều khiển bằng tay quay
3 Trục van Kim loại Truyền động từ tay quay đến đĩa van
4 Gioăng Cao su EPDM, Teflon PTFE Ngăn không cho lưu chất rò rỉ ra bên ngoài
5 Tay quay – Vô lăng Gang,  thép không rỉ Là bộ phận thao tác để đóng mở van

Nguyên lý hoạt động của van bướm tay quay

  • Về cơ bản thì van bướm tay quay hoạt động bằng cách quay tay quay vô lăng sẽ tạo chuyển động đến hộp số và hộp số lại truyền chuyển động đến trụ van và giúp van đóng/mở. Góc mở của van từ 0-90 độ
  • Khi lựa chọn van bướm vô lăng, ta nên chú ý đến chất liệu của van đối với các loại lưu chất có tính ăn mòn hay nước biển, ví du như chọn chất liệu van SUS 304 hoặc SUS 316 để chất lượng đảm bảo nhất

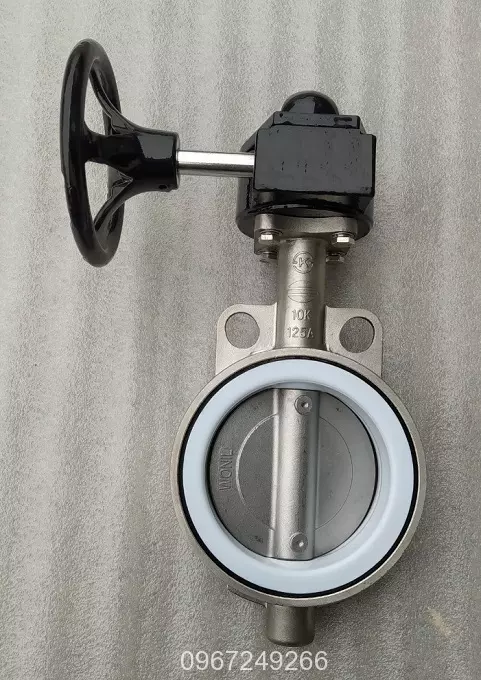

Van bướm tay quay

Van bướm tay quay

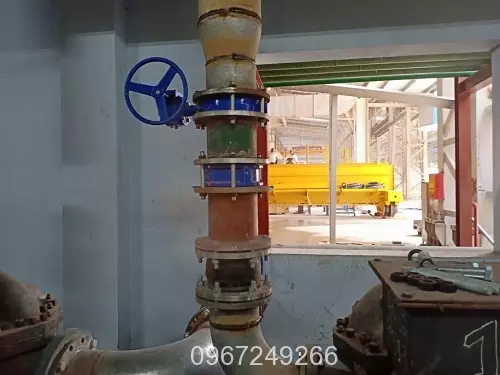

Ứng dụng  thực tế của van bướm tay quay

  • Van bướm tay quay được sử dụng rộng rãi trong các nhà máy xí nghiệp như:
  • Nhà máy xử lý nước thải, nước sạch
  • Nhà máy chế biến thực phẩm
  • Nhà máy hóa chất, sản xuất xi măng
  • Nhà máy luyện kim, như..vv
  • Các dự án cấp thoát nước như bể bơi, khu đô thị
Xem thêm:   Chất dẫn điện là gì

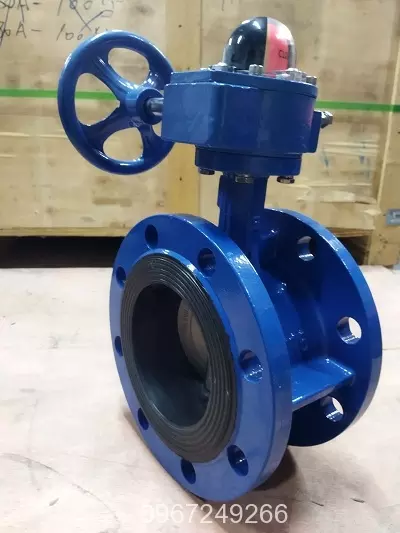

Van bướm tay quay vô lăng

Van bướm tay quay vô lăng

Đánh giá chung

  • Van bướm vô lăng được thiết kế đơn giản, dễ sử dụng
  • Được sản xuất bằng những kim loại có độ bền cao như gang, thép, inox cho khả năng chịu nhiệt tốt
  • kích thước nhỏ gọn không chiếm diện tích
  • Được xử dụng rộng rãi nhờ khả năng xoay linh hoạt

Mua van bướm tay quay ở đâu

CÔNG TY TNHH THƯƠNG MẠI TUẤN HƯNG PHÁT

VPGD: Số 25 Liền kề 13 khu đô thị Xa La, Hà Đông, Hà Nội

Hotline: 0967.249.266

Email: Son@tuanhungphat.vn

Hoặc quý khách có thể xem trực tiếp kho hàng của chúng tôi theo địa chỉ: Ngã 3 cây xăng Tam Hiệp – Xã Đại Áng – Thanh Trì – Hà nội.
