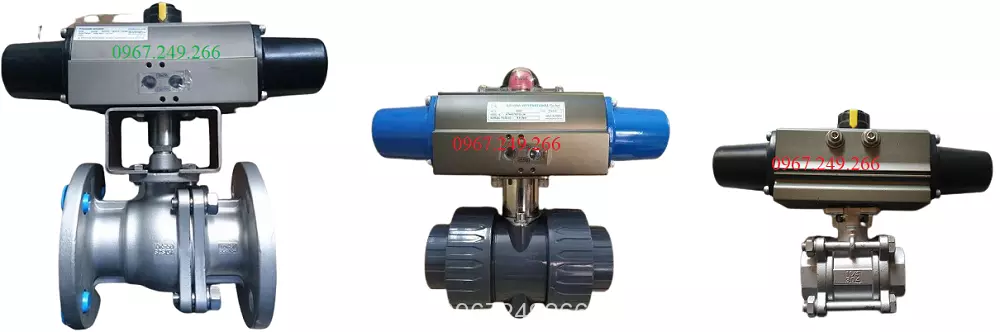

Van bi khí nén tác động đơn
Miễn phí vận chuyển
Error: Contact form not found.
Error: Contact form not found.
Mô tả
1.Van bi khí nén tác động đơn là gì?
Trước tiên ta tìm hiểu khái niệm van bi điều khiển khí nén là loại van sử dụng dùng để đóng mở và điều tiết lưu chất, tuy nhiên dòng chúng ta hãy sử dụng đến là bộ khí nén tác động kép có nghĩa là sẽ có 2 đầu cấp khí để đóng mở van, còn đối với dòng tác động đơn nó luôn ở trạng thái đóng và chỉ có một đầu cấp khí vào sẽ khiến mở van.
Van bi khí nén tác động đơn có thể hiểu theo cách đơn giản là luôn ở trạng thái thường đóng, ta muốn mở van liên tục thì phải luôn cung cấp nguồn khí cho đầu vào của van. Với cấu tạo 2 đầu lò xo và hoạt động van theo nguyên tắc cung cấp áp lực khí nén 1 lần cho chu trình mở của van, khi áp lực khí nén được cung cấp vào thì sẽ ép đẩy 2 piston về 2 phía tạo trạng thái mở của van.
Hiện nay dòng van bi khí nén tác động đơn ít được sử dụng hơn hơn van bi khí nén tác động kép bởi hạn chế nguồn cấp khí và không được chủ động bằng tác động kép. Van được sử dụng chủ yếu cho hệ thống xử lý nước đa dụng (sạch, thải …) hệ thống sản xuất thực phẩm, đồ uống (bia, rượu, nước ngọt…), ngành công nghiệp nặng sản xuất ô tô, thiết bị điện tử…
Chúng tôi đang là nhà cung cấp các loại van điều khiển khí nén, van điều khiển điện, các loại van công nghiệp và thiết bị đo với đầy đủ kích cỡ mẫu mã và chất liệu, cam đoan hàng nhập khẩu chính hãng, chất lượng cao, bảo hành 12 tháng và đặc biệt là chế độ chăm sóc khách hàng chu đáo chỉ có ở chúng tôi.
Liên hệ ngay tới hotline: 0967.249.266 gặp Mr.sơn để được tư vấn và báo giá nhanh nhất có thể!
>>>Sản phẩm tương tự: Van bi điều khiển khí nén
2.Thông số kỹ thuật của van bi điều khiển khí nén tác động đơn
- Vật liệu van bi: Inox304, inox316, gang, nhựa PVC,.
- Kích cỡ van: DN15 – DN150
- Cấu tạo đầu khí: hợp kim nhôm cao cấp
- Tiêu chuẩn kháng nước: IP67
- Gioăng làm kín: Teflon PTFE
- Kiểu kết nối: lắp ren hoặc lắp bích
- Áp lực khí nén: 3BAR – 8BAR
- Áp lực làm việc: PN16 – PN25
- Nhiệt độ làm việc của đầu khí : -20 đến 60 độ C
- Nhiệt độ làm việc của van bi: 0 -180 độ C
- Môi trường làm việc: nước, hơi, khí gas, hóa chất
- Thời gian đóng/mở: 1-3s
- Công dụng chính: dùng để đóng mở
- Kiểu tác động: tác động đơn
- Xuất xứ: Hàn Quốc. Đài Loan
- Tình trạng hàng: Luôn có sẵn
- Bảo hành: 12 tháng
3.Cùng tìm hiểu cấu tạo của van bi khí nén tác động đơn
Cấu tạo của van bi khí nén cũng tương tự như những loại van điều khiển khác gồm 2 bộ phận chính đó là phần van bi và bộ tác động đơn khí nén.
a.Van bi
Van bi có cấu tạo cơ bản từ các bộ phận chính như thân van, trục van, đĩa van và bộ phận tán để lắp đặt vào đầu khiển khí. Van có cấu tạo đa dạng từ các vật liệu, hợp kim cứng như inox, đồng, nhựa. kết nối với đường ống theo 2 phương pháp chính là nối ren và mặt bích, có một số trường hợp có thể sử dụng bằng cách dán keo.
Ưu điểm của van bi là đóng mở nhanh, không tốn quá nhiều thời gian trong khâu lắp đặt, kích thước nhẹ kèm với cấu tạo đơn giản, van chủ yếu được lắp đặt cho những đường ống có size nhỏ cho đến trung bình.
b.Bộ khí nén tác động đơn
Cấu tạo của bộ điều khiển là sự kết hợp của nhiều chi tiết khác nhau như:
Thân: được chế tạo từ hợp kim nhôm nguyên khối. Sơn phủ tĩnh điện giúp chống bám bẩn, oxy hóa từ môi trường và tăng tính thẩm mỹ.
Piston: kết cấu bánh răng truyền lực tác động lên trục van. Xoay trục một góc 90 độ giúp van đóng mở linh hoạt.
Bánh răng trung gian: là bộ phận ăn khớp với thanh răng của piston và trục van. Giúp chuyền lực từ bộ điều khiển tới trục van
Lò xo: lắp đặt để tạo ra lực đàn hồi, đưa piston về vị trí ban đầu đưa van về trạng thái đóng (lúc chưa cấp khí).
4.Ưu điểm của dòng van bi khí nén tác động đơn
Mời các bạn điểm qua một số ưu điểm của dòng van bi đóng mở khí nén tác động đơn
- Đóng mở nhanh, không tốn quá nhiều thời gian chỉ từ 1 – 2s
- Hoạt động hoàn toàn tự động mà không tốn quá nhiều sức người
- Thiết kế lỗ khoan tâm của bi van bằng với kích thước của đường ống lưu thông nên dòng chảy đi qua van không bị sản sinh ra áp lực.
- Đa dạng về mẫu mã, kích cỡ và chất liệu thích hợp cho sự lựa chọn của khách hàng
- Phương pháp kết nối chính là nối ren và mặt bích giúp tăng cường độ chắc chắn cần thiết cho van
- Có thể sử dụng được cho nhiều loại môi trường, môi trường có tính ăn mòn và oxi hóa cao
- Giá thành bộ khí nén tác động đơn giá hơn tác động kép
5.Một số loại van bi khi nén tác động đơn mà Tuấn Hưng Phát đang cung cấp
a.Van bi inox điều khiển khí nén tác động đơn
Với vật liệu từ inox 304 van bi khí nén tác động đơn được sử dụng hầu hết cho những môi trường có tính khắc nghiệt, ví dụ như nước thải, nước dầu khí, hóa chất hoặc các chất trong phòng thí nghiệm. Van chịu được nhiệt độ lên tới 180 độ C và áp lực PN16 nên có độ bền và chống chịu khá cao.
Thông số kỹ thuật:
- Kích cỡ: DN15 – DN200
- Vật liệu: inox 304
- Kết nối: ren và mặt bích
- Kiều điều khiển: điều khiển bằng khí nén
- Kiểu tác động: tác động đơn
- Áp lực bộ khí: 3bar – 8bar
- Áp lực làm việc: PN16
- Nhiệt độ tối đa: 0 – 180 độ C
- Môi trường: nước, nước thải, hóa chất
- Xuất xứ: Korea Hàn Quốc – Haitima Đài Loan
- Bảo hành: 1 năm
b.Van bi nhựa khí nén tác động đơn
Van bi nhựa khí nén tác động đơn có thân van làm bằng nhựa PVC, UPVC hoặc CPVC, trục và cánh van vẫn được làm bằng inox để tăng độ bền chắc và chống ăn mòn. Van được sử dụng chủ yếu cho các hệ thống nước muối, nước biển, muối clorua và trong các ứng dụng phòng thí nghiệm.
Thông số kỹ thuật
- Kích cỡ: DN15 – DN100
- Vật liệu: nhựa PVC, UPVC, CPVC
- Kết nối: ren và mặt bích
- Kiều điều khiển: điều khiển bằng khí nén
- Kiểu tác động: tác động đơn
- Áp lực bộ khí: 3bar – 8bar
- Áp lực làm việc: PN16
- Nhiệt độ tối đa: 0 – 80 độ C
- Môi trường: nước, nước thải, hóa chất
- Xuất xứ: Korea Hàn Quốc – Haitima Đài Loan
- Bảo hành: 1 năm
6.Bạn đã có đơn vị mua van bi khí nén tác động đơn chưa
Hãy đến với chúng tôi – công ty TNHH Tuấn Hưng Phát đang là nhà cung cấp van công nghiệp, van điều khiển, thiết bị đo và phụ kiện đường ống lớn nhất miền Bắc. Khi các bạn mua hàng tại chúng tôi sẽ nhận được những sản phẩm chính hãng nhất, giấy tờ xuất nhập đầy đủ như CO, CQ, PAKING LIST, biên bản giao hàng cùng với chế độ bảo hành 12 tháng kể từ ngày mua.
Các bạn quan tâm đến sản phẩm vui lòng liên hệ ngay tới địa chỉ:
CÔNG TY TNHH THƯƠNG MẠI TUẤN HƯNG PHÁT
VPGD: Số 25 Liền kề 13 khu đô thị Xa La, Hà Đông, Hà Nội
Hotline: 0967.249.266
Email: Son@tuanhungphat.vn
Hoặc quý khách có thể xem trực tiếp kho hàng của chúng tôi theo địa chỉ: Ngã 3 cây xăng Tam Hiệp – Xã Đại Áng – Thanh Trì – Hà nội.
Tác giả bài viết: Đỗ Văn Sơn.
