Mô tả

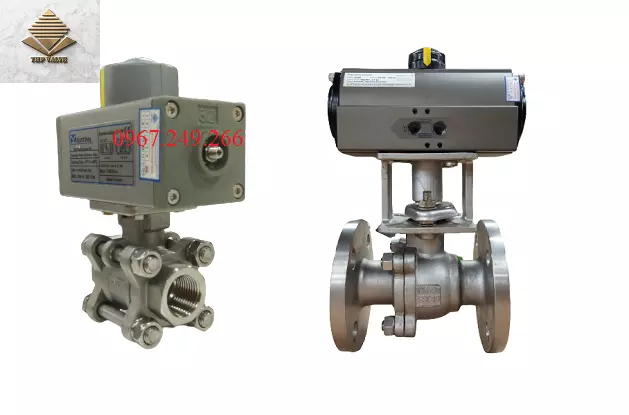

1.Van bi khí nén tác động kép là gì?
Van bi khí nén tác động kép là một loại van công nghiệp được sử dụng dùng để đóng mở và điều tiết lưu chất có trong đường ống, khác với loại van bi khí nén tác động đơn, van tác động kép có 2 đầu nhận khí, khi ta cho luồng khí vào cổng A tức van mở và cấp vào cổng B thì van đóng.
Van có thân van bi được làm bằng inox, đồng hoặc có thể là nhựa, kết nối trực tiếp với đầu xilanh khí nén được làm từ hợp kim nhôm phun sơn chống gỉ đạt tiêu chuẩn IP65. Van bi điều khiển khí nén tác động kép kết nối với đường ống dẫn bằng 2 phương pháp chính là nối ren và lắp mặt bích, mang lại sự nhanh chóng và hiệu quả cao trong khâu sử dụng.

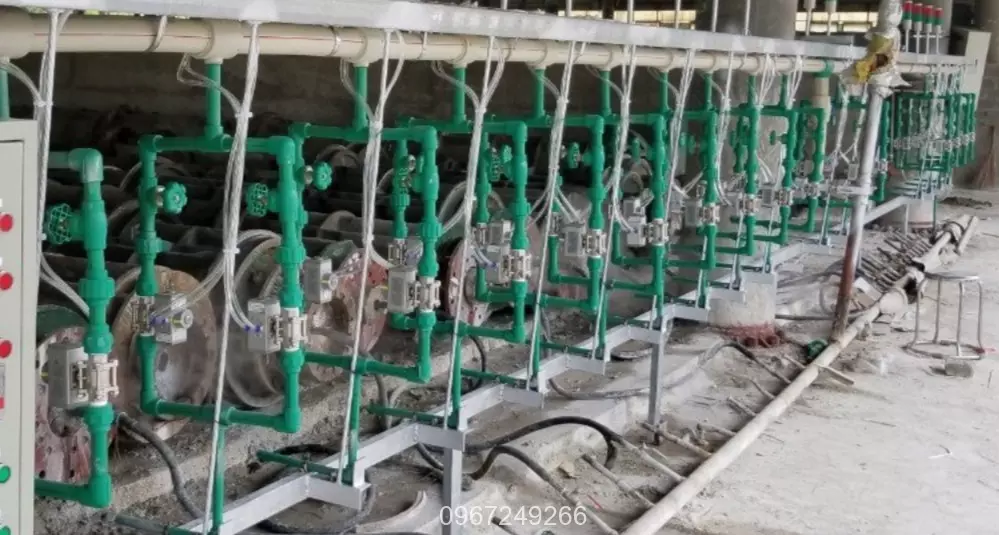

Van bi khí nén tác động kép được sử dụng hầu hết cho các ứng dụng lắp đặt thiết bị đóng mở hiện nay, điển hình như các môi trường nước sạch, nước thải, hơi, khí, hóa chất, dung dịch…được lắp đặt cho các ứng dụng nhà máy chế biến, sản xuất, nông nghiệp, công nghiệp khai thác và công nghệ nghiên cứu sáng tạo.
Tuấn Hưng Phát đang là nhà phân phối hàng đầu miền Bắc về dòng van này, các sản phẩm van điều khiển khí nén được chúng tôi nhập khẩu trực tiếp từ các thương hiệu nổi tiếng như Hàn Quốc, Taiwan, Malaysia…sản phẩm đạt chất lượng cao, tiêu chuẩn quốc tế, 100% chính hãng luôn sẵn hàng để phục vụ quý khách hàng.
Liên hệ ngay tới Mr.Sơn 0967.249.266 để được tư vấn và báo giá cụ thể nhất!!!
2.Cấu tạo của van bi khí nén tác động kép
Van có cấu tạo từ 2 bộ phận chính như sau:
a.Phần van bi
Cấu tạo của van bi chắc các bạn cũng đã được đọc và tham khảo từ nhiều bài viết khác của chúng tôi, vậy nên chúng tôi sẽ khái quát sơ lược về cấu tạo của van bi như sau:
- Thân van: được làm bằng inox hoặc đồng, nhựa là bộ phận chính của van có 2 đầu kết nối với đường ống bằng phương pháp nối ren hoặc lắp bích
- Trục van: trục van có một đầu tán kết nối với bộ khí nén, một đầu truyền lực xuống bi van để điều khiển đóng mở, đa số trục của van sẽ được làm bằng inox 304
- Bi của van: bi van có hình dạng tròn, đục lỗ xuyên tâm để cho lưu chất chảy qua một cách dễ dàng, bi van cũng được làm bằng inox 304 để tránh bị ăn do môi trường chất gây ra
- Gioăng làm kín: đây là bộ phận đệm kín của van, giúp không bị rò rĩ chất khi van đang ở trạng thái đóng và chảy ra ngoài môi trường làm việc
Túy thuộc vào nhu cầu sử dụng mà van bi có nhiều dạng khác nhau, có thể là 2 mảnh, 3 mảnh, điều chỉnh dòng chảy theo 2 hướng hoặc phân chia thành 3 cửa khác nhau.
b.Bộ xilanh khí nén
Có thể nói đây là chung tâm đầu não của van bởi mọi hoạt động của van đều do nó điều khiển. Cấu tạo bộ điều khiển bao gồm:
Thân bộ điều khiển: được chế tạo tự vật liệu nhôm nguyên khối, bên ngoài phủ lớp sơn tĩnh điện giúp không bám bụi bẩn, tăng khả năng chống chịu với môi trường bên ngoài.
Piston: là kết cấu kết hợp với thanh răng chuyền lực tác động đến trục van.
Bánh răng trung gian: hoặc có thể là trục xoay trung gian. Là bộ phận 1 phần kết nối với thanh răng của piston và đầu kia kết nối với trục van. Mục đích là chuyền lực tác đọng xoay đến trục van.
Ngoài ra còn một số các bu lông, ốc vít, gioăng làm kín,..v..v..
>>>Sản phẩm liên quan: Van bi điều khiển khí nén
3.Cung cấp một số thông tin về kỹ thuật của van bi đóng mở khí nén tác động đơn
- Các size kích cỡ van: 15A, 20A, 25A, 32A, 40A, 50A, 65A, 80A, 100A, 125A, 150A, 200A
- Vật liệu cấu tạo của van bi: inox 304, nhựa PVC
- Vật liệu cấu tạo bộ khí nén: hợp kim nhôm phủ sơn tĩnh điện đạt tiêu chuẩn IP65
- Điều khiển: tác động kép khí nén
- Kết nối: phương pháp nối ren và mặt bích
- Tiêu chuẩn mặt bích: JIS10K, BS PN16, ANSI, DIN
- Áp lực bộ khí: 3bar – 8bar
- Áp lực làm việc: PN16
- Đóng mở: dạng on/off và tuyến tính
- Tuyến tính: tín hiệu analog 4- 20mA
- Nhiệt độ tối đa: 0 – 180 độ C
- Môi trường làm việc: nước, khí, hơi, xăng dầu
- Xuất xứ: Korea, Taiwan
- Giấy tờ: CO, CQ đầy đủ
- Bảo hành: 12 tháng
4.Vì sao lại lựa chọn van bi khí nén tác động kép
Trải qua nhiều năm cung cấp và hỗ trợ kỹ thuật cho khách hàng chúng tôi đã đúc kết và kết luận được những ưu điểm và điểm mạnh của dòng van này như sau:
– Tốc độ đóng mở của van có thể nói là rất nhanh. chỉ 1-2s cho 1 chu trình hoạt động của van.
– An toàn cho hệ thống sử dụng. Bởi lẽ áp lực khí nén không làm ảnh hưởng đến nhiệt động và tuyệt đối không xảu ra tình trạng cháy nổ.
– Đa dạng về kích thước cũng như mẫu mã. Có thể là van 2 ngã, 3 ngã hoặc là van 1 thân, 2 thân, 3 thân.
– Sử dụng được ở đa dạng môi trường khác nhau.
– Chi phí đầu tư cũng thuộc mức độ vừa phải không phải là quá cao cho một sản phẩm van công nghiệp.
– Van sử dụng linh hoạt, chính xác, tự động hóa. Thay thế hoàn toàn sức người thao tác thủ công.
– Đối với những môi trường độc hại, ảnh hưởng đến sức khỏe người vận hành trực tiếp. Thì đây là dòng van được đưa vào vị trí số 1 để lựa chọn sử dụng.
– Đối với những hệ thống yêu cầu hoạt động nhiều van tại 1 thời điểm.Thì việc sử dụng van bi điều khiển khí nén tác động kép là sự lựa chọn thông minh.
– Van vận hành nhờ vào áp lực khí nén thì hiện nay trên tất cả các hệ thống, công trình đều được lắp đặt hệ thống khí nén này.
– Có thể thay thế từng bộ phận của van nếu như có sự cố hỏng hóc xảy ra.
5.Một số loại van bi khí nén tác động kép có tại Tuấn Hưng Phát

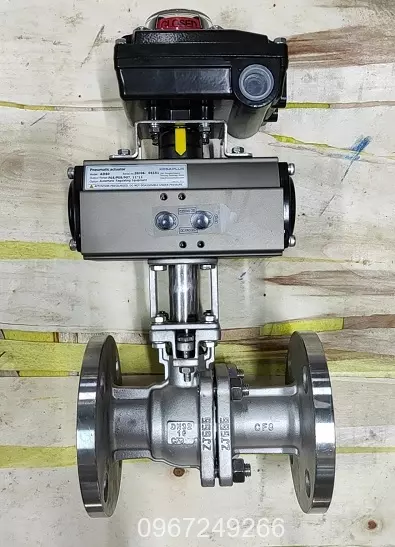

a.Van bi inox khí nén tác động kép
Đối với chất liệu inox 304 van có độ bền và và chắc chắn cực cao, van có thể chịu áp lực 16kg/cm2 và nhiệt độ tối đa lên tới 180 độ C, tuy nhiên đây chỉ là mức thông số tối đa của van thực chất chúng ta nên lựa chọn sử dụng ở dưới mức tối đa để có thể giúp tăng tuổi thọ cho van cũng như hiệu quả làm việc.

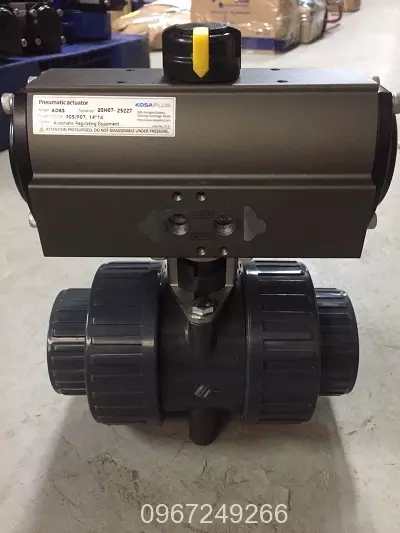

b.Van bi nhựa tác động kép của khí nén
Van bi nhựa điều khiển khí nén tác động kép có thân van bi được làm bằng các loại nhựa có chất liệu từ PVC, UPVC, CPVC được sử dụng cho các hệ thống môi trường nước biển, nước muối, hóa chất lỏng nhẹ…đối với dòng này không thể chịu được áp lực và nhiệt độ cao, nhiệt độ tối đa có thể đạt được là 80 độ C.

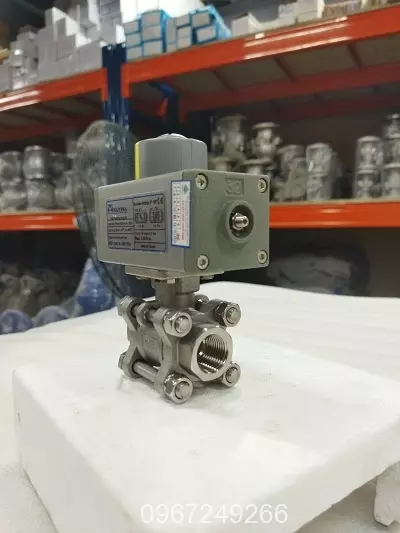

c.Van bi nối ren điều khiển khí nén
Nối ren là phương pháp có từ xa xưa, các loại chất liệu van bi inox và van bi nhựa đều có thể áp dụng phương pháp này. Van bi ren khí nén có ưu điểm kết nối nhanh, trọng lượng nhẹ thích hợp nối lắp cho những size ống có kích thước nhỏ từ DN50 trở xuống.

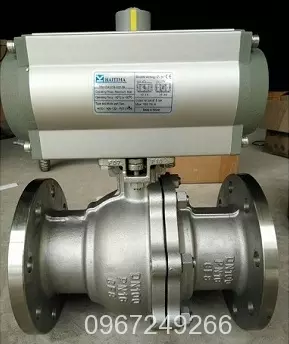

d.Van bi mặt bích đóng mở bằng khí nén tác động kép
Van bi mặt bích khí nén có nhiều tiêu chuẩn khác nhau, hiện nay có các loại tiêu chuẩn mặt bích như JIS, BS, DIN, ANSI đều có thể sử dụng cho van bi, mỗi loại đều có các lỗ bulong và tâm bulong khác nhau chính vì vậy trước khi lắp đặt chúng ta nên tìm hiểu kỹ để tránh sai lệch khi lắp đặt.
6.Tổng kết về van bi khí nén tác động kép
Bài viết trên chúng tôi đã giới thiệu tới các bạn sản phẩm van bi điều khiển khí nén tác động kép, đến với chúng tôi còn rất nhiều các sản phẩm van công nghiệp, van điều khiển hoặc các thiết bị đo lường khác. Cam kết sản phẩm của chúng tôi đều là chính hãng và đạt các tiêu chuẩn quốc tế. Các bạn có nhu cầu quan tam đến sản phẩm vui lòng liên lạc tới địa chỉ:
