Van bi 2 mảnh
Miễn phí vận chuyển
Error: Contact form not found.
Error: Contact form not found.
Mô tả
1.Mô tả về van bi 2 mảnh
a.Khái niệm van bi là gì?
Trước tiên ta tìm hiểu khái niệm van bi là một loại van công nghiệp được sử dụng lắp đặt với công dụng để đóng mở và điều tiết lưu chất, van có rất đa dạng về mẫu mã, cấu tạo, hình dáng, cách nối lắp và kiểu điều khiển.
Van bi 2 mảnh là dạng van có cấu tạo đặc biệt từ 2 mảnh ghép lại với nhau thành một thân van hoàn chỉnh. Nói cách khác đó là van được cấu tạo từ 2 bộ phận riêng việt. Thành phần cấu tạo của van chủ yếu từ hợp kim cứng là inox 304, kết nối lại với nhau bằng các đai ốc và bulong.
Ưu điểm của dòng này đó chính là tính linh hoạt lắp đặt và sử dụng, nối lắp với đường ống bằng phương pháp nối ren và mặt bích. Kích thước của van bắt đầu từ DN15 – DN200, van được điều khiển bặng dạng tay gạt, cũng có loại bằng tay quay để giảm tối thiểu lực điều khiển. Ngoài ra van còn được trang bị thêm bộ điều khiển tự động như moter điện và đầu khí nén giúp van hoạt động tự động hóa hơn, đóng mở nhanh và linh hoạt hơn.
Van bi 2 mảnh được lắp đặt rất rộng rãi ở thị trường hiện nay như các nhà máy chế biến, nhà máy sản xuất, các hệ thống dẫn nước và cấp thoát nước, van hoạt đọng tốt trong môi trường nhiệt độ cao, áp suất lớn, độ ăn mòn do môi chất gây ra….
Việc tìm kiếm các hãng van bi 2 thân hiện nay trên thị trường không khó nhưng để có được sản phẩm chất lượng và uy tín thì các bạn phải lựa chọn đúng cơ sở. Hãy đến với chúng tôi tại công ty Tuấn Hưng Phát với hơn 12 năm kinh nghiệm trong ngành phân phối van vòi nhập khẩu, chúng tôi cung cấp 100% hàng từ nhà máy sản xuất đên tay người dùng và công trình lắp đặt.
Mọi thông tin chi tiết xin liên hệ tới địa chỉ hotline: 0967.249.266 để được hỗ trợ tư vấn báo giá!!!
>>>Sản phẩm có liên quan: Van bi 3 mảnh
b.Thông số kỹ thuật van bi 2 mảnh
– Loại van: Van bi
– Dạng van: 2 thân – 2 mảnh
– Cấu tạo: bằng inox 304 – 316
– Gioăng làm kín: PTFE – Teflon
– Kích cỡ của van: DN15 – DN200
– Dạng nối lắp: nối ren và mặt bích
– Tiêu chuẩn lắp bích: BS – JIS – ANSI – DIN
– Điều khiển: tay gạt – tay quay -điều khiển điện – khí nén
– Áp lực làm việc: PN10 – PN16 – PN25
– Nhiệt độ tối đa: 0 – 180 độ C
– Môi trường sử dụng: nước, hóa chất, xăng dầu
– Công dụng chính: đóng mở và điều tiết
– Xuất xứ: Hàn Quốc – Đài Loan – Nhật Bản – China
– Bảo hành: 1 năm kể từ ngày mua

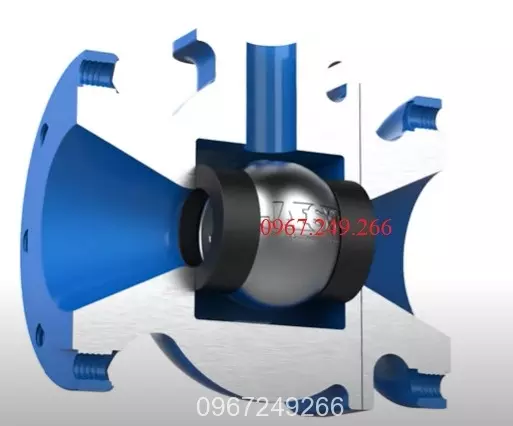

2.Van bi 2 mảnh có cấu tạo như thế nào?
Dòng van bi đa số có cấu tạo giống nhau, van bi hai mảnh cũng vậy chúng gồm có các chi tiết nhỏ lẻ nối ghép lại với nhau để thành một sản phẩm hoàn chỉnh.
Chúng ta hãy cùng phân tích chi tiết từng phần nhé:
+ Mình van: hay còn được gọi là thân van, là bộ phận chính chúng được cấu tạo gồm 2 mảnh inox nối ghép lại với nhau bằng các đai ốc và bulong nối gép hoàn hảo. Có 2 đầu vào và ra để kết nối với đường ống bằng dạng ren vặt và siết mặt bích.
+ Trục: trục van có dạng thẳng đứng, nằm gọn bên trong thân van có tác dụng chuyển động khiến bi van chuyển đổi trạng thái từ đóng sang mở hoặc ngược lại. Trục van cũng được làm bằng inox không gỉ 304 để chịu áp suất cao.
+ Bộ phận đóng mở: có dạng hình cầu, đục lỗ rỗng ở giữa để cho lưu chất đi qua, chúng thường được gọi với tên dễ nhớ là bi van. Bi van được làm bằng inox để tránh giảm ăn mòn và chịu áp lực dòng chảy.
+ Điều khiển: điều khiển van có nhiều cách khác nhau, kiểu cơ bản và phổ thông nhất là dạng tay gạt hoặc tay quay, đối với tay quay ít được sử dụng hơn. Ngoài ra điều khiển van được hỗ trợ bằng bộ điều khiển điện và khí nén lắp đặt trực tiếp với thân van giúp chúng đóng mở nhanh chón và hiệu quả hơn rất nhiều.
Ngoài những bộ phận kể trên còn có những phụ kiện kèm theo như ốc vít, gioăng làm kín và các chi tiết nhỏ khác.

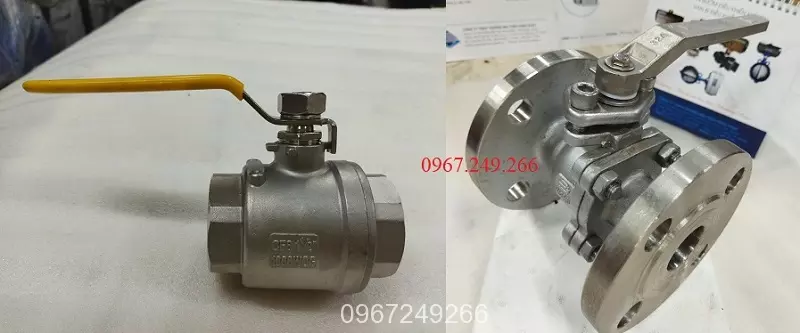

3.Phân loại van bi 2 mảnh trên thị trường

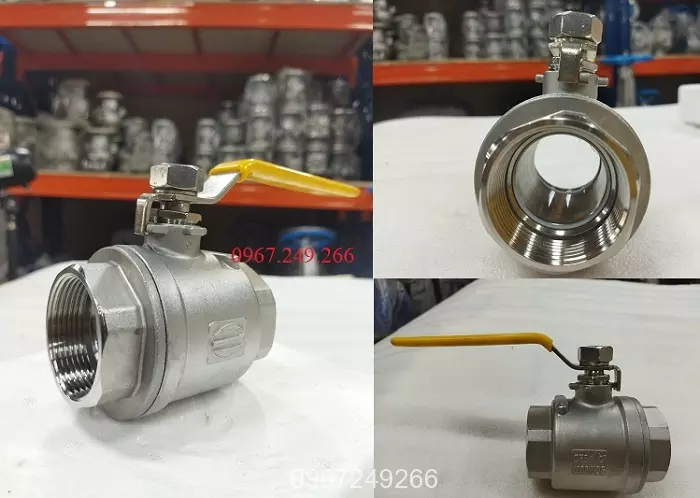

a.Van bi 2 mảnh nối ren
Van bi 2 mảnh nối ren là dạng van có kiểu nối lắp bằng phương pháp vặn ren với các kích thước hiện nay như: DN15 – DN20 – DN25 – DN32 – DN40 – DN50. Van có ưu điểm là đóng mở nhanh, điều khiển dễ dàng, kích thước bé lắp đặt phù hợp các phi ống nhỏ hay các không gian chật hẹp.
Thông số kích thước của van bi 2 mảnh nối ren:
- Kích cỡ van: DN15 – DN50
- Vật liệu cấu tạo: inox 304 hoặc 316
- Nối lắp: dạng ren vặn
- Điều khiển: tay gạt, điều khiển bằng điện và khí nén
- Áp lực làm việc: PN10 – PN16
- Nhiệt độ chịu được: max 180 độ c
- Môi chất sử dụng: các loại chất lỏng, xăng dầu và hóa chất
- Công dụng: đóng mở điều tiết
- Xuất xứ: Hàn Quốc – Đài Loan – China
- Bảo hành: 1 năm

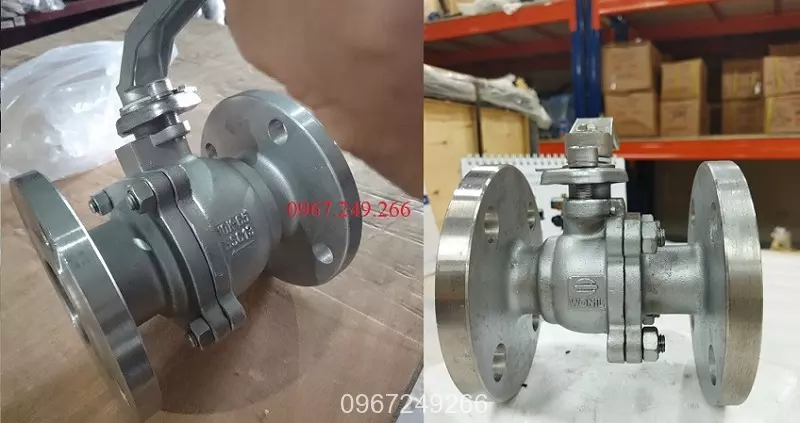

b.Van bi 2 thân nối bích
Van bi 2 mảnh mặt bích là dạng van có các lắp đặt theo kiểu mặt bích kẹp và siết bulong lại với nhau, loại này có tính cố định cao, ổn định giữa van với đường ống. Van bi 2 mặt bích có kích cỡ từ DN50 – DN200 lắp đặt cho các phi ống từ nhỏ đến trung bình, các tiêu chuẩn lắp đặt mặt bích của van sẽ tùy theo từng nhà sản xuất, hiện trên thị trường có những loại tiêu chuẩn như: BS – JIS – DIN – ANSI
Thông số kích thước của van bi 2 mảnh mặt bích:
- Kích cỡ van: DN50 – DN200
- Vật liệu cấu tạo: inox 304 hoặc 316
- Nối lắp: dạng mặt bích
- Tiêu chuẩn nối lắp: JIS – DIN – BS – ANSI
- Điều khiển: tay gạt, điều khiển bằng điện và khí nén
- Áp lực làm việc: PN10 – PN16
- Nhiệt độ chịu được: max 180 độ c
- Môi chất sử dụng: các loại chất lỏng, xăng dầu và hóa chất
- Công dụng: đóng mở điều tiết
- Xuất xứ: Hàn Quốc – Đài Loan – China
- Bảo hành: 1 năm
