Van bi điều khiển khí nén Hàn Quốc

1.Giới thiệu sản phẩm van bi điều khiển khí nén Hàn Quốc

a.Mô tả chung van bi điều khiển khí nén Hàn Quốc

Van bi điều khiển khí nén Hàn Quốc là dạng kết nối giữa van bi và bộ điều khiển khí nén Kosaplus của Hàn Quốc, mọi hoạt động đóng mở hoặc điều tiết lưu lượng đều do bộ khí nén Kosaplus điều khiển.

Van bi khí nén Kosaplus là loại van có cánh van được thiết kế dạng tròn như một viên bi, được đục một lỗ xuyên tâm cho lưu chất đi qua một cách dễ dàng. Van là dạng đóng mở nhanh chỉ từ 1-2 s hoặc điều tiết lưu lượng dùng cho các các loại dòng chảy như nước, dầu, hóa chất…

Bộ điều khiển khí nén Kosaplus làm từ hợp kim nhôm cao cấp đạt tiêu chuẩn chống nước IP6, được kết nối ăn khớp với ty van để tạo nên mối liên kết. Bộ khí nén Kosaplus có 2 kiểu điều khiển đó là ON/OFF( là đóng mặc mở van toàn phần) và kiểu điều khiển tuyến tính(đóng mở theo một góp nhất định tùy thuộc vào như cầu người sử dụng)

Hiện nay, Công Ty Tuấn Hưng Phát chúng tôi đang phân phối độc quyền các loại van bi điều khiển khí nén Hàn Quốc với đầy đủ các loại kích cỡ từ DN15 – DN200, đa dạng kết nối vật liệu chế tạo, mẫu mã, giấy tờ đầy đủ và chế độ bảo 12 tháng đối với tất cả các sản phẩm.

Liên hệ ngay Hotline: 0967.249.266 để nhận báo giá!

>>>>>Xem thêm: Van bi điều khiển khí nén

b.Thông số kỹ thuật van bi đóng mở bằng khí nén Hàn Quốc

•  Kích cỡ: DN15 – DN200
•  Vật liệu chế tạo: thân van inox304, gang, nhựa
•  Bộ phận làm kín( gioăng): PTFE
•  Kiểu kết nối: lắp ren, rắc co hoặc mặt bích
•  Tiêu chuẩn mặt bích: BS, JIS10K, DIN
•  Áp lực làm việc: PN16
•  Áp suất khí nén: 3- 8bar
•  Nhiệt độ làm việc: -10 – 160 độ C
•  Cấp bảo vệ: IP67
•  Điểu khiển: ON/OFF hoặc tuyến tính
•  Môi trường làm việc: nước, chất lỏng, dầu
•  Hãng sản xuất: Kosaplus Hàn Quốc
•  Tình trạng: luôn sẵn hàng
•  Giấy tờ: CO,CQ đầy đủ
•  Bảo hành: 12 tháng

2.Cấu tạo và nguyên lí hoạt động của van bi điều khiển khí nén Hàn Quốc

a.Van bi đóng mở khí nén có cấu tạo như thế nào?

Cấu tạo của van bi điều khiển khí nén Hàn Quốc được chia làm phần:

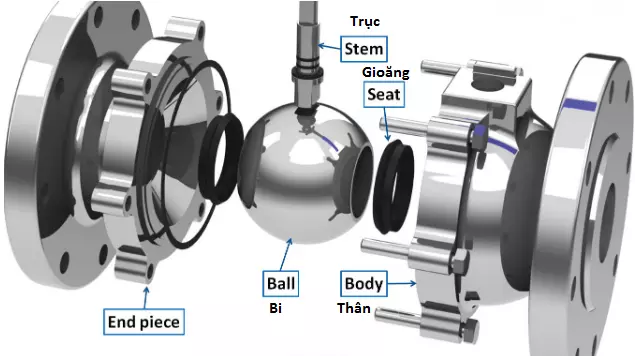

* Phần van bi: van bi được cấu tạo từ những bộ phận chính như sau:

– Thân van: thường được chế tạo từ đồng, inox, gang, thép… là thành thành phần chính nối ghép các chi tiết của van bi. Quý khách hàng nên tìm hiểu kỹ môi trường làm việc của mình để lựa chọn ra chất liệu cấu tạo van bi sử dụng có hiệu quả cao nhất.

-Đĩa van( bi van): có dạng hình cầu đục lỗ xuyên tâm, thường được làm từ thép không gỉ có độ cứng cao và độ ăn mòn thấp. Đĩa van là chi tiết chính trong việc đóng mở van bi và được cố định bởi gioăng làm kín và trục. Đây cũng là bộ phận chịu áp lực cao nhất của van bi.

– Trục của van: là bộ phận kết nối và truyền lực trực tiếp từ tay gạt hoặc tay quay, trục van thường được làm từ những hợp kim cứng, có độ bền cao, chống ăn mòn tốt và đặc biệt giúp tăng tuổi thọ của van.

– Gioăng làm kín: bộ phần này được làm từ Teflon( PTFE) là một dạng nhựa chịu được áp lực cao, nhiệt độ cao, không phản ứng lại với bất kì chất nào, nên van bi điều khiển khí nén Kosaplus gioăng PTFE rất được ưa chuộng sử dụng ở môi trường nước sạch, lọc hóa dầu, hóa chất có tính ăn mòn cao.

– Tay gạt: là bộ phận giúp dùng để đóng mở van, được chế tạo bằng thép hoặc gang, tay gạt có thể thay thế bằng hộp số và vô lăng, ở những nơi có áp suất làm việc lớn tay gạt được thay thế bằng bộ điều khiển khí nén hoặc bộ điều khiển điện.

* Phần khí nén Kosaplus

Bộ khí nén được làm từ hợp kim nhôm có thể chuyển hóa lực khí nén thành lực xoay của trục và truyền chuyển động tới van làm van có thể đóng hoặc mở, giúp lưu chất có thể qua hoặc không qua đường ống

Bộ khí nén có 2 loại đó là tác động đơn và tác động kép.

Chúng ta cùng phân tích một số thành phần chính cấu tạo nên bộ khí nén Kosaplus

+Lớp vỏ nhôm đươc gia công cứng, nhỏ gọn

+Piston rack và bánh răng thiết kế kép cho phép cho chặt, gắn đối xứng với nhau

+Hai điều chỉnh dừng bên ngoài cho phép một liên kết chính xác hơn thông qua việc điều chỉnh

+Nhiều vòng bi và các hướng dẫn có chưa tất cả các bộ phận chuyển động

+Bánh răng trục cung cấp bảo vệ nổ và vòng đời tối đa

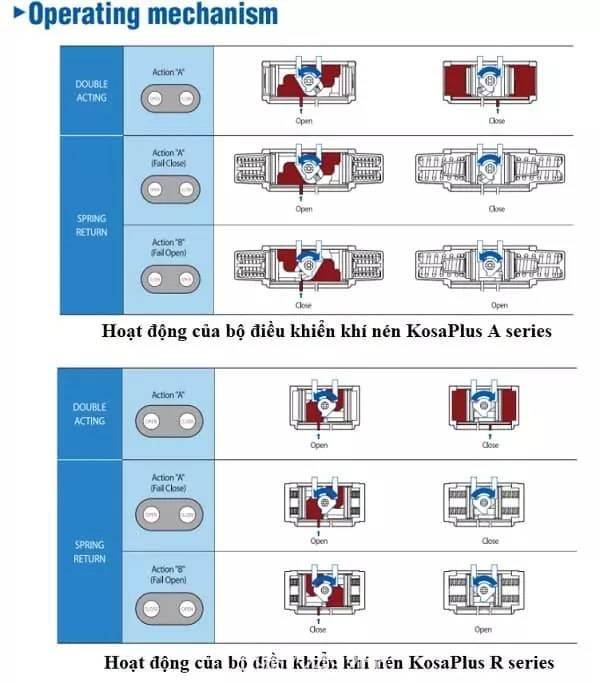

b.Nguyên lí hoạt động van bi khí nén Hàn Quốc

Nguyên lí hoạt động của van bi đóng mở bằng khí nén

Van bi khí nén hoạt động nhờ hệ thống dẫn động khí nén, áp lực khí nén làm Piston dịch chuyển thông qua hệ thống bánh răng cung cấp lực momen xoắn làm cho trục van xoay dẫn động bi van xoay một góc 90 độ tương ứng trạng thái đóng hoặc mở van. Có thể thông qua một van điện từ đóng mở khí với tác động kép và tác động kép và đóng mở trực tiếp đối với tác động đơn.

>>>>Xem thêm danh mục sản phẩm: Van điều khiển khí nén

3.Một số loại van bi điều khiển khí nén Hàn Quốc mà Công Ty Tuấn Hưng Phát đang phân phối hiện nay

Hiện nay công ty chúng tôi đang phân phối độc quyền các loại van bi điều khiển khí nén mang thương hiệu nổi tiếng Kosaplus Hàn Quốc như sau:

a.Phân loại theo kiểu điều khiển

*Van bi điều khiển khí nén Kosaplus dạng ON/OFF

Là kiểu điều khiển mở van hoàn toàn hoặc đóng van hoàn toàn. Đây là kiểu điều khiển thông dụng nhất bới tính năng đơn giản, có thể ứng dụng vào mọi nhà máy, dây truyền xí nghiệp. Ngoài ra, chúng có chi phí khá rẻ nên được sử dụng nhiều.

Van bi điều khiển ON/OFF có thể dùng bằng vật liệu là inox hoặc nhựa

*Van bi điều khiển khí nén Hàn Quốc dạng tuyến tính

Là dạng van đóng hoặc mở được ở nhiều góc độ khác nhau tùy thuộc và nhu cầu sử dụng của khách hàng.

Bộ tuyến tính ( Positionner 4 – 20Ma) điều tiết lưu lượng khí nén đến bộ tác động khí nén từ đó tạo ra các góc độ mở khác nhau theo yêu cầu.

Van có những ưu điểm siêu việt như: độ an toàn cao khi sử dụng, đóng mở rất nhanh khi chưa tới 1s, có thể lựa chọn góc độ mở tùy chọn cho lưu lượng đi qua một cách dễ dàng và nhanh chóng.

Chính vì những ưu điểm  tuyệt vời trên nên sản phẩm rất được ưa chuộng trên thì trường  hiện nay – Nắm bắt được nhu cầu của khách hàng Công Ty chúng tôi nhập khẩu số lượng lớn và là thương hiệu độc quyền số 1 tại Việt Nam dòng van bi điều khiển điều khiển tuyến tính hãng Kosaplus của Hàn Quốc và Haitima của Đài Loan.

b.Phân loại theo vật liệu chế tạo van

* Van bi inox khí nén Kosaplus Hàn Quốc

Là dòng van bi được chế tạo hoàn toàn từ inox 201, inox 304, inox 316 có khả năng vận hành và tối đa ở đa dạng môi trường khác nhau như ở nhiệt độ cao, áp suất lớn, môi trường hóa chất, tính ăn mòn…

Đặc biệt van được làm toàn thân từ inox nên có độ bền rất cao, tuổi thọ kéo dài nhưng chi phí để mua van sẽ cao hơn những chất liệu khác.

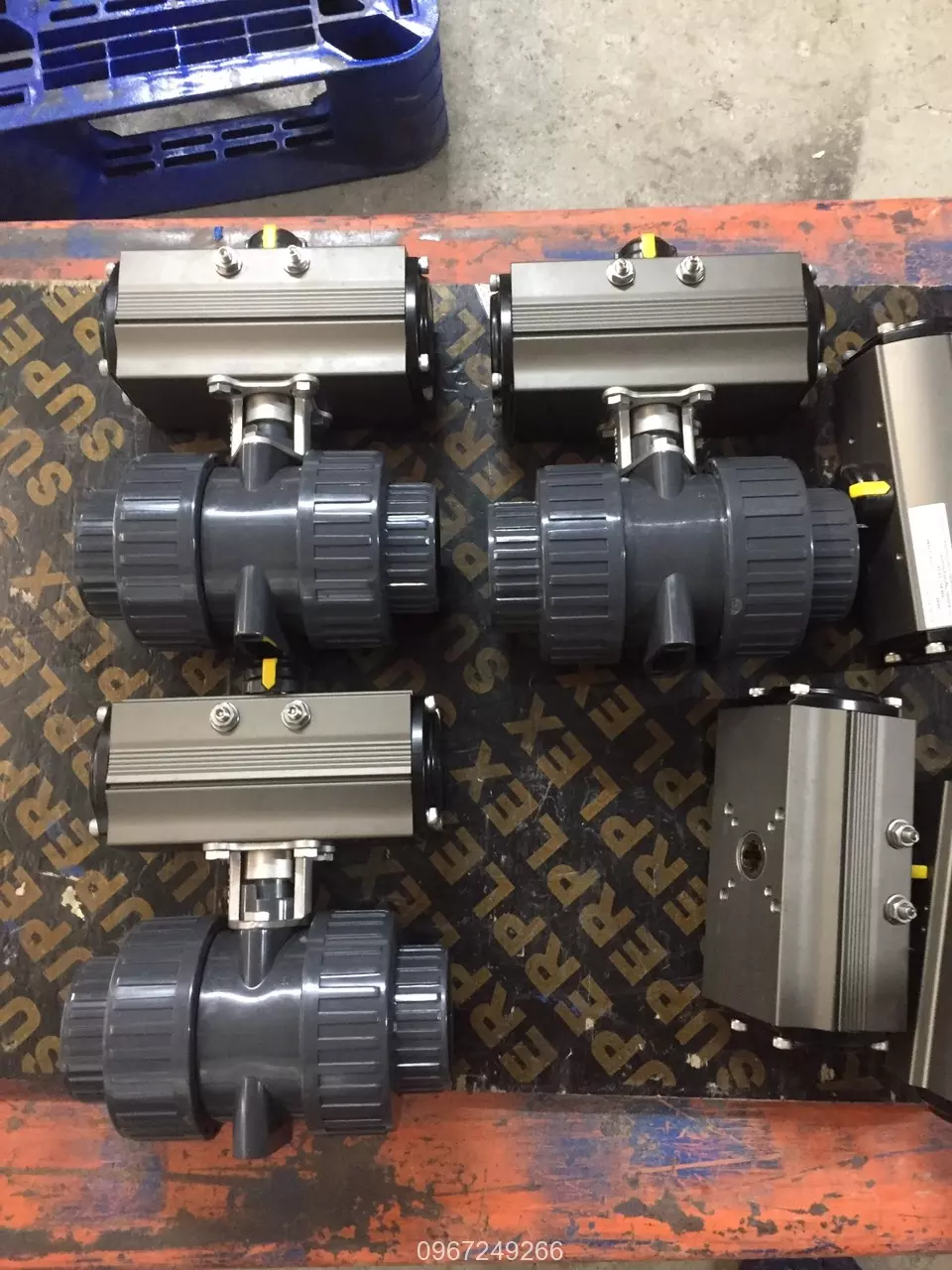

* Van bi nhựa điều khiển khí nén Hàn Quốc

Là loại van bi được chế tạo toàn thân bằng nhựa PVC, UPVC, CPVC, làm việc tốt ở môi trường có tính ăn mòn, axit, kiềm, muối…là một thiết kế vô cùng thông minh và tiện ích.

Nó có thể làm việc được ở những môi trường mà van bi inox cũng không làm được, cộng thêm với giá thành rẻ hơn nên rất được ưa chuộng.

c.Phân loại theo kiểu dáng kết nối đường ống

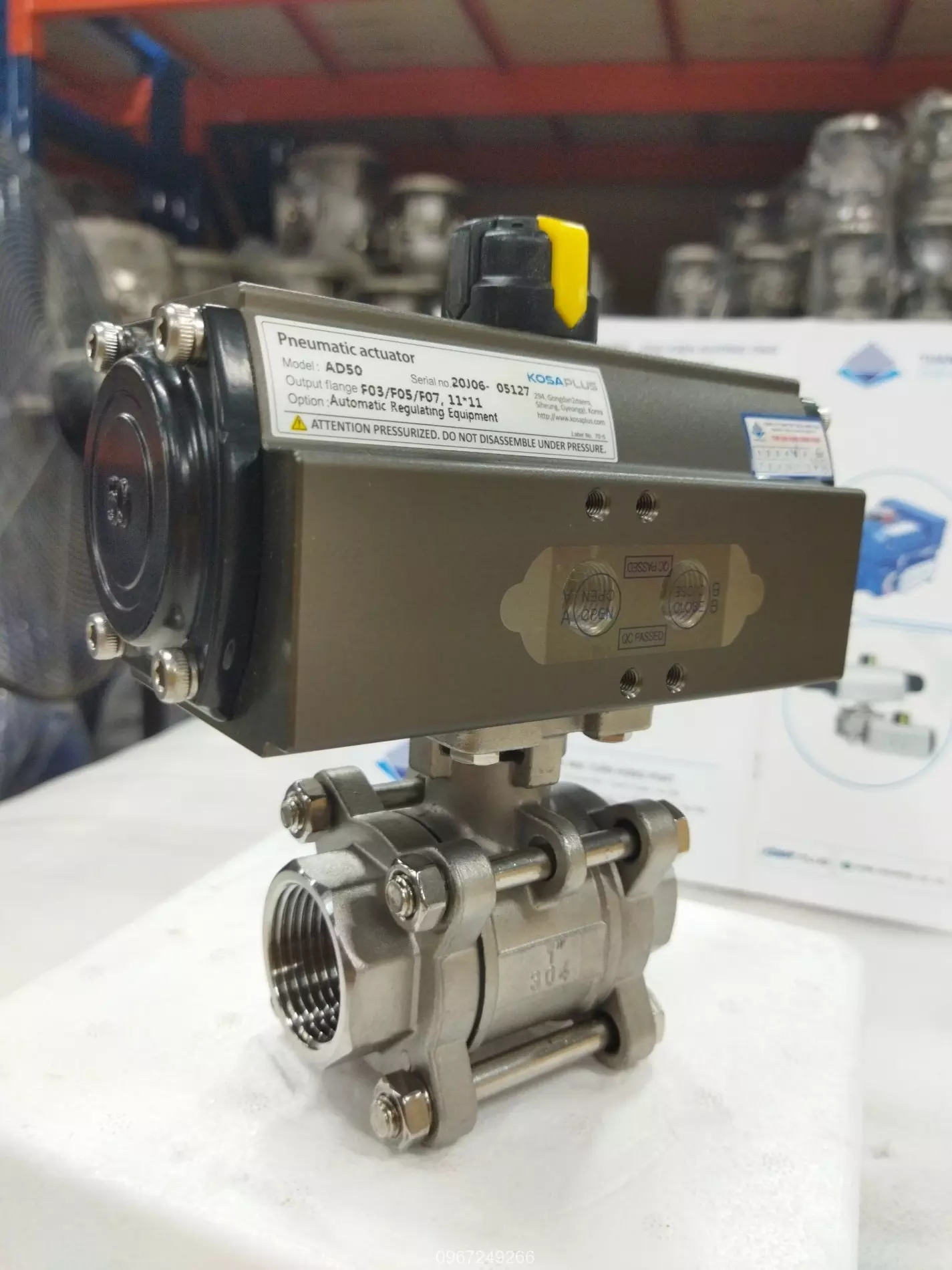

* Van bi ren điều khiển khí nén Kosaplus Hàn Quốc

Là dòng van được kết nối kiểu dạng ren, van có thiết kế nhỏ gọn, linh hoạt, dễ dàng lắp đặt ở những hệ thống có không gian hẹp. Được sử dụng rộng rãi ở những môi trường khác nhau.

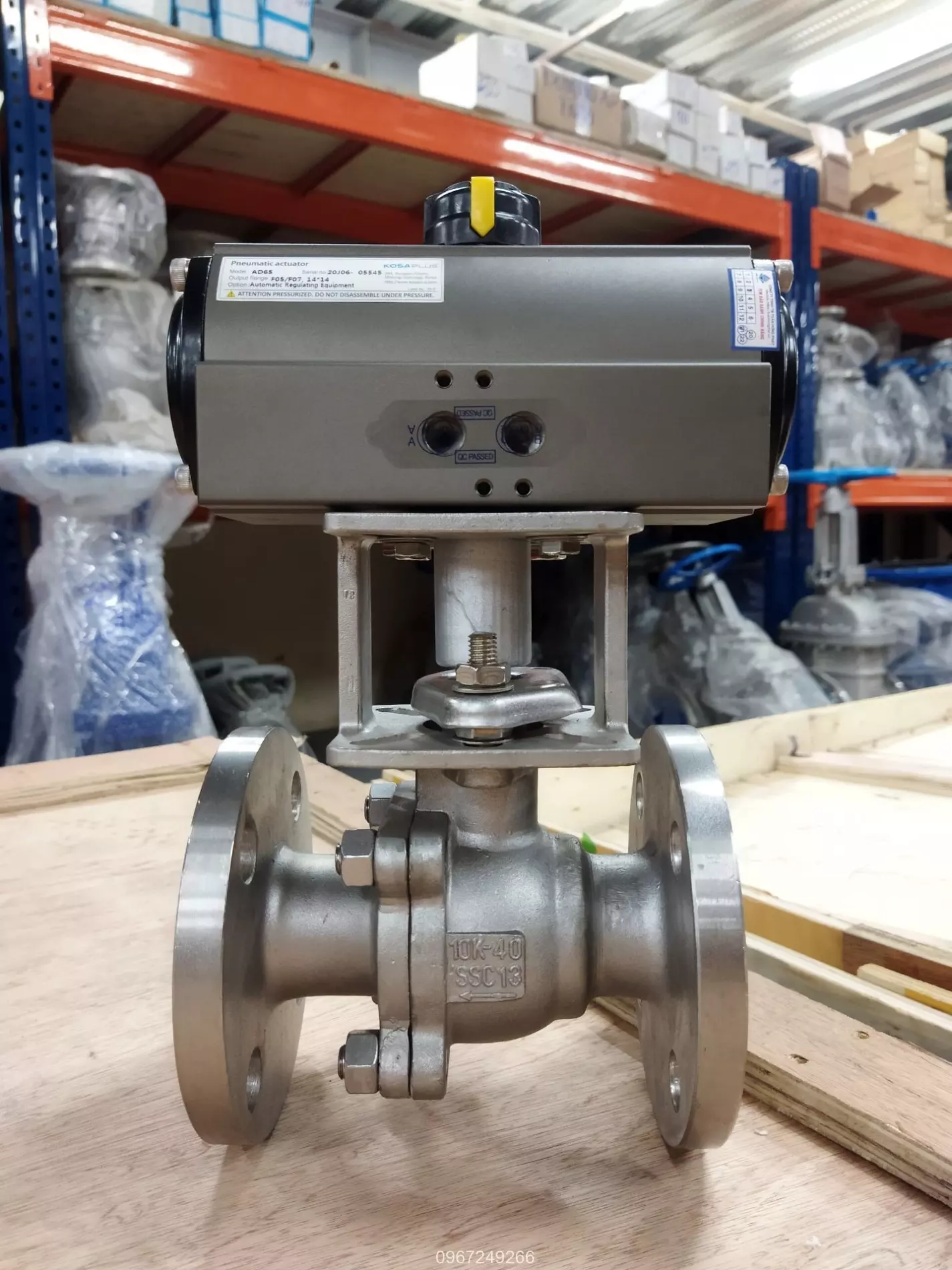

* Van bi mặt bích khí nén Kosaplus

Van bi kết nối mặt bích khiển bằng khí nén Hàn Quốc

Là kiểu dáng kết nối của van ở những đường ống có kích thước từ DN50 trở lên, tiêu chuẩn mặt bích JIS, DIN, BS, thuận lợi cho việc lắp đặt và có tính chắc chắn khí lắp ráp lên hệ thống cũng như những hệ thống ở trên cao.

d.Phân loại theo dạng bi van

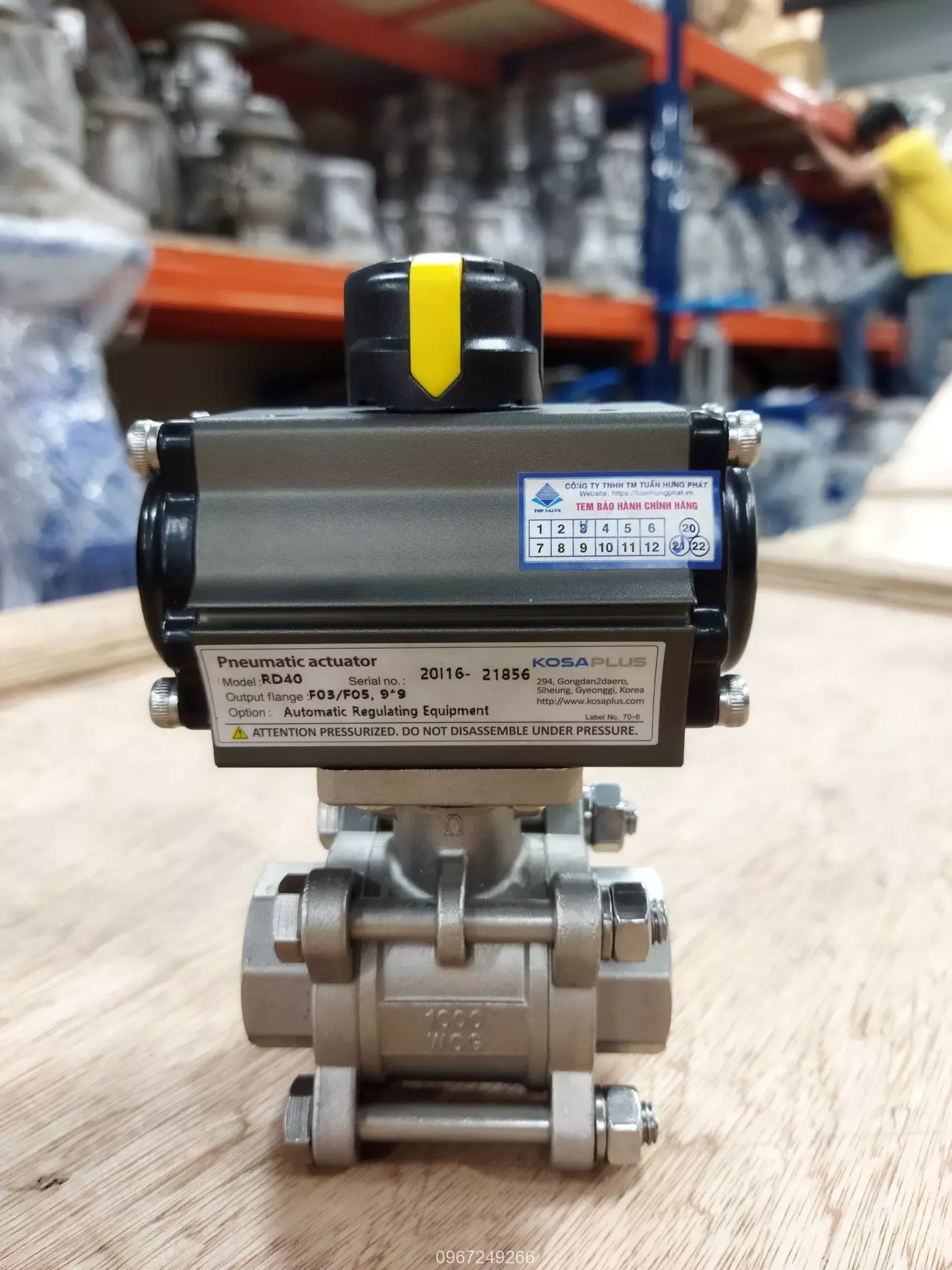

* Van bi 2 ngã khí nén Hàn Quốc

Đây là kiểu dạng phổ biến nhất, với việc van bi được gia công đục lỗ xuyên tâm theo kích thước của đường ống. Sử dụng chính cho nhiệm vụ điều tiết lưu lượng nước, cho phép dòng chảy qua 2 hướng khác nhau.

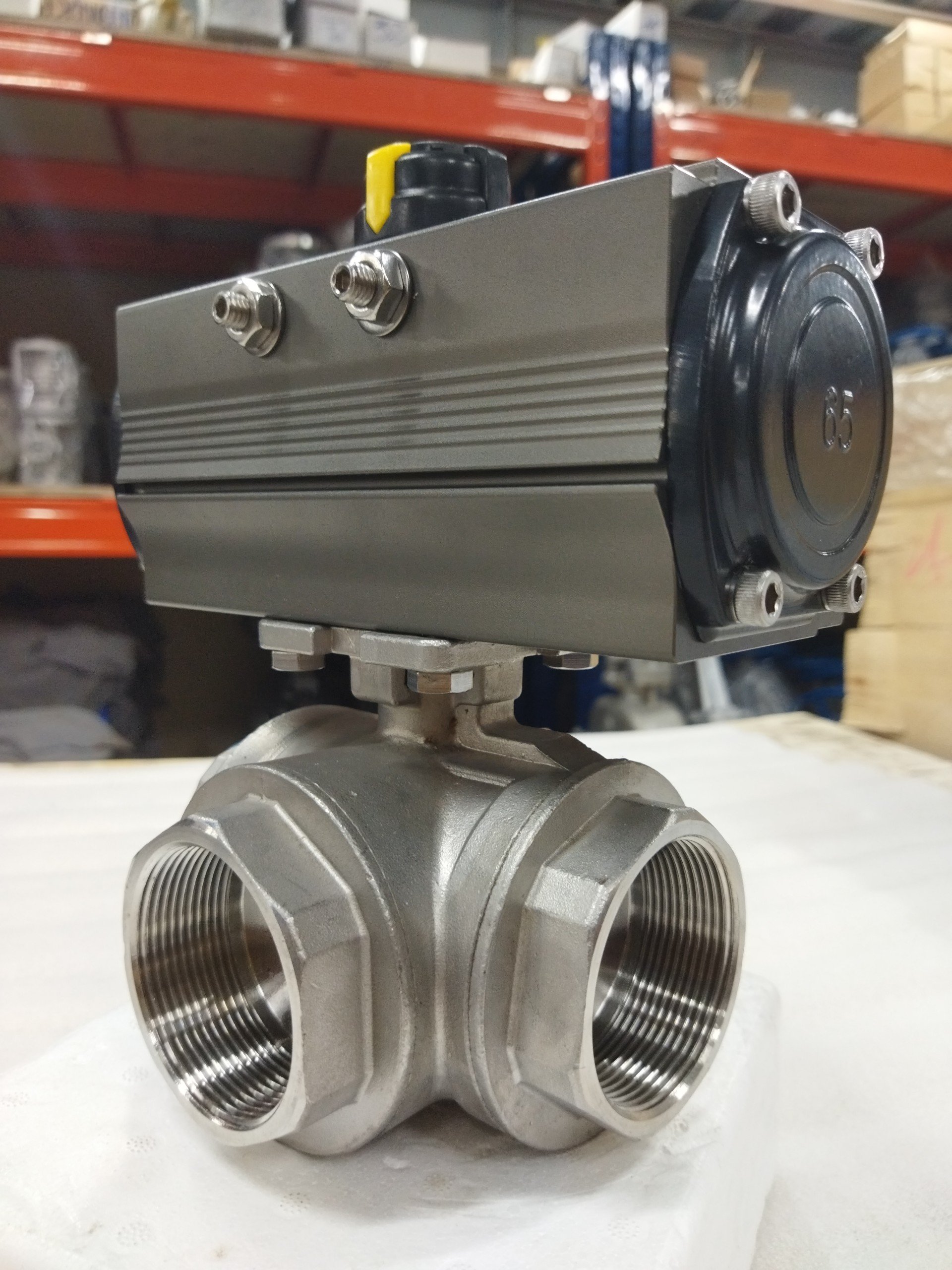

* Van bi 3 ngã điều khiển khí nén Hàn Quốc

Là kiểu van bi có hình dạng chủ yếu là hình chữ T cho phép dòng lưu thông qua 2 hướng và đóng 1 hướng hoặc lưu thông cả 3 hướng. Ngoài ra còn có dạng hình chữ L cho phép lưu chất thông qua 2 hướng và đóng 1 hướng.

4.Đánh giá chung về van bi điều khiển khí nén Hàn Quốc

a.Ưu điểm của van bi đóng mở bằng khí nén Hàn Quốc

Có thể khẳng định một điều rằng van bi điều khiển khí nén Hàn Quốc là một trong những dòng van phổ biến nhất hiện nay. Được ứng dụng đa dạng vào tất cả các lĩnh vực công nghiệp và dân dụng trong cuộc sống của chúng ta bởi một số ưu điểm mà nó mang lại như sau:

• Được phân phân phối chính hãng độc quyền tại Việt Nam bởi công ty TNHH Thương mại Tuấn Hưng Phát nên quý khách hàng có thể hoàn toàn yên tâm về chất lượng, giá cả, nguồn gốc xuất xứ. Đầy đủ giấy tờ CO, CQ, VAT, Packing List cho tổng thầu và các công ty thương mại
• Đóng mở rất nhanh chỉ từ 1 – 2s
• Không gây xáo trộn dòng chảy, cho dòng chảy thẳng và đều
• Đa dạng kiểu lắp ren, lắp bích, hàn, nối nhanh clam với tiêu chuẩn JIS, BS, DIN
• Độ an toàn cao vì được sử dụng bộ khí nén, khách hàng có thể yên tâm sử dụng vì tính tuyệt đối này
• Bộ chuyển động khí nén có xuất xứ từ Hàn Quốc, Đài Loan, có thân bằng hợp kim nhôm, nhẹ và bền, hoạt động ổn định
• Van có thiết kế chắc chắn, độ ổn định và độ bền cao, được sản xuất tại Hàn Quốc, Đài Loan bằng các vật liệu chống ăn mòn
• Có thể sử dụng được ở môi trường có hệ thống dễ cháy nổ như gas, khí đốt
• Làm việc hoàn toàn tự động với các hệ thống điều khiển
• Sử dụng được nhiều lưu chất khác nhau, nước sinh hoạt, nước thải, đồ ăn, đồ uống đến các lưu chất có tính ăn mòn như bazo, axit, dung dịch muối…
• Chịu được áp lực lớn tới trong quá trình hoạt động, có thể lên tới 60bar
• Thiết kế cấu tạo từ nhiều vật liệu khác nhau nên sử dụng được đa dạng được nhiều môi trường khác nhau như: cung cấp nước sạch, xử lí nước thải, khí nén…
• Lắp đặt hay bảo trì tiết kiệm được thời gian do có thiết kế nhỏ gọn, linh hoạt, thích hợp ở cả những không gian hẹp.

Van bi điều khiển khí nén Hàn Quốc

b.Các nhược điểm cần chú ý

Van cũng có một số nhỏ nhược điểm cần lưu ý như sau:

•  Không có kích thước lớn, loại van này chỉ được tập trung sản xuất để sử dụng cho môi trường nhỏ, chật hẹp, nên hạn chế khi cần được dùng cho hệ thống lớn
• Giá thành cao hơn so với các loại van bi khí nén Đài Loan
• Không có chất liệu gang sẽ hạn chế trong vài trường hợp

5.Những ứng dụng của van bi điều khiển khí nén Hàn Quốc đem lại

Sản phẩm van bi điều khiển khí nén Kosaplus Hàn Quốc tại công ty Tuấn Hưng Phát được ứng dụng rộng rãi trong nhiều lĩnh vực và cũng được nhiều đơn vị tin tưởng, lựa chọn sử dụng rất nhiều:

•  Hệ thống cấp thoát nước, xử lí nước thải
•  Hệ thống khí nén, hơi ga, xăng dầu, hóa chất
•  Hệ thống sản xuất bánh kẹo, xi măng, chuỗi nhà hàng, thực phẩm
•  Dùng trong hệ thống PCCC, hệ thống điều hòa không khí
•  Ứng dụng trong cả hệ thống trồng trọt, chăn nuôi
•  Nhà máy điện, dầu khí, công nghiệp hóa chất, phân bón, lọc dầu, luyện kim
•  Nhà máy chế tạo, nghiên cứu, viện kĩ thuật, viện hóa học, viện môi trường…

6.Một số lưu ý khí mua cũng như lắp đặt van bi điều khiển khí nén Hàn Quốc

Mặc dù là loại van khá thông dụng hiện nay, dễ dàng lắp đặt và thay thế với kích thước nhỏ gọn, vận hành dễ dàng nhưng chúng ta cũng cần phải chú ý một số điểm như sau để cho van điều khiển khí nén vận hành một cách hiệu quả và tối đa nhất trong hệ thống

•  Lựa chọn van phù hợp với kích thước đường ống
•  Lựa chọn model bộ điều khiển phù hợp với kích thước của van
•  Tìm hiểu kỹ môi trường làm việc để lựa chọn ra chất liệu tốt nhất của van
•  Đối với van mặt bích nên kiểm tra tiêu chuẩn mặt bích
•  Lựa chọn sản phẩm chính hãng để lắp đặt cũng như cở sở mua hàng uy tín đảm bảo
•  Trước khi lắp đặt van cần vệ sinh kỹ bề mặt tiếp xúc giữa van với đường ống
•  Đối với dạng kết nối bích thì cần chú ý căn chỉnh khớp các lỗ của mặt bích, siết đều về đối xứng tâm ốc, tránh tình trạng vặn không đều dẫn tới rò rĩ lưu chất.

Van bi điều khiển khí nén Hàn Quốc

7.Địa chỉ mua van bi điều khiển khí nén Hàn Quốc uy tín chất lượng nhất

Thị trường hiện nay đa dạng mẫu mã, chủng loại van bi điều khiển khí nén Kosaplus, từ nhiều thương hiệu trong và ngoài nước sản xuất giá cả cũng khác nhau

Công ty TNHH Thương mại Tuấn Hưng Phát là đơn vị duy nhất tại Việt Nam ký kết hợp đồng thương mại độc quyền phân phối các loại van bi điều khiển khí nén Kosaplus

Đến với chúng tôi quý khách hàng sẽ yên tâm và hài lòng về chất lượng sản phẩm, giấy tờ đầy đủ, bảo hành 12 tháng, cùng với đội ngũ kỹ thuật và nhân viên chăm sóc khách hàng chuyên nghiệp.

Với hơn 10 năm kinh nghiệm trong lĩnh vực van công nghiệp, Tuấn Hưng Phát cam kết mang đến sản phẩm chất lượng, giá thành tốt cùng chế độ hậu mãi tuyệt vời cho tất cả khách hàng. Để biết thêm chi tiết vui lòng liên hệ với chúng tôi theo địa chỉ:
