Van bi điều khiển khí nén on/off
Miễn phí vận chuyển
Mô tả

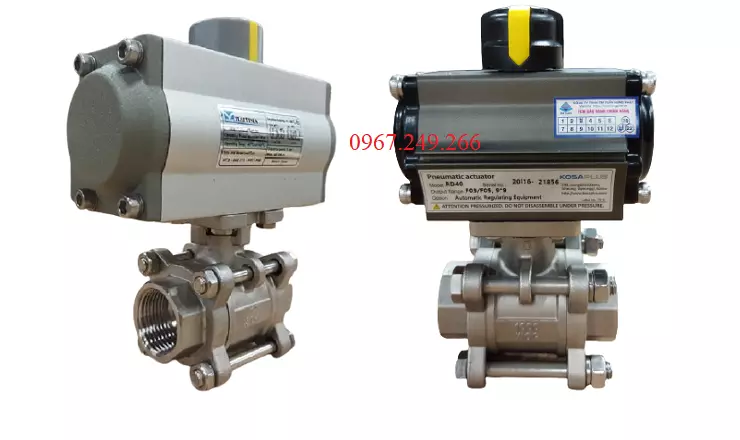

1.Mô tả về sản phẩm van bi điều khiển khí nén on/off
van bi điều khiển khí nén on/off là một sản phẩm được công ty TNHH Tuấn Hưng Phát cung cấp và phân phối rộng rãi khắp cả nước với xuất xứ từ Hàn Quốc và Đài Loan, đầy đủ kích cỡ, mẫu mã, chất liệu đạt tiêu chuẩn quốc tế. Qua nhiều năm sử dụng đã các sản phẩm của chúng tôi đã được quý khách hàng, nhà thầu, nhà máy tin tưởng lựa chọn sử dụng.
Van bi khí nén on/off cũng giống như những loại van điều khiển khí nén khác, giúp người sử dụng điều khiển van nhanh hơn, hiệu quả và tự động hóa hơn, tuy nhiên đối với dòng van on/off chúng chỉ có thể điều khiển đóng và mở van chứ không thể điều tiết lưu chất như dòng van tuyến tính.
Van bi đóng mở bằng khí nén on/off được sử dụng rộng rãi trong lĩnh vực tự động hoá khí nén và được sử dụng trong các nhà máy sử lý nước thải, nhà máy hoá chất, ga, xăng dầu, hơi, khí… và nhiều lĩnh vực khác nhau cần đóng mở một cách nhanh chóng và thuận tiện.
Liên hệ ngay tới Mr.Sơn để được tư vấn kỹ thuật và báo giá 0967.249.266!!!
2.Thông số kỹ thuật van bi đóng mở bằng khí nén
Chúng tôi xin cung cấp tới các bạn thông số kỹ thuật van bi khí nén on/off như sau:
- Kích cỡ của van: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200.
- Vật liệu thân van bi: inox304, nhựa PVC, UPVC, CPVC
- Trục và đĩa van: inox 304
- Gioăng làm kín: PTFE
- Cấu tạo bộ khí nén: hợp kim nhôm, đạt IP65
- Kết nối: mặt bích và nối ren
- Kiểu điều khiển: bộ khí nén
- Dạng đóng mở: on/off toàn phần
- Áp lực đầu khí: 3 – 8bar
- Áp lực làm việc: PN16
- Nhiệt độ tối đa: tùy theo chất liệu, 0 – 180 độ C
- Môi trường sử dụng: các loại chất lỏng, hóa chất
- Công dụng chính: đóng và mở
- Xuất xứ: Haitima Đài Loan, Kosaplus Hàn Quốc
- Tình trạng: luôn sẵn hàng
- Giấy tờ xuất nhập: CO, CQ đầy đủ
- Bảo hành: 12 tháng
>>>Dòng sản phẩm tương tự: Van bi điều khiển khí nén
3.Phân tích cấu tạo của van bi điều khiển khí nén on/off
Giống như các loại van điều khiển khác, van bi khí nén on/off cũng có cấu tạo từ bộ phận van bi và bộ điều khiển khí nén, chúng được nối lắp trực tiếp với nhau để trở thành một sản phẩm hoàn chỉnh, hãy cùng chúng tôi phân tích cấu tạo của từng loại nhé.

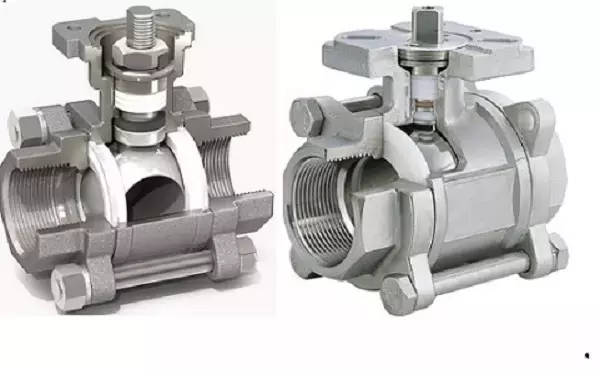

a.Phần van bi
Phần van bi cũng có cấu tạo như các dòng van bi thông thường có mặt trên thị trường. Nó có một viên bi được đục lỗ rỗng để ngăn chặn hoặc cho phép dòng lưu chất đi qua. Tuy nhiên, thay vì tay gạt thông thường, van bi dạng lắp điều khiển chỉ có phần trục van nhô ra ngoài hay còn gọi là van bi có tán.
Van bi có tán được kết nối với bộ tác động khí nén theo tiêu chuẩn quốc tế ISO5211 phù hợp với rất nhiều bộ truyền động từ nhiều hãng khác nhau. Tùy thuộc vào nhu cầu sử dụng cũng như môi trường của lưu chất mà van bi được cấu tạo từ những loại chất liệu khác nhau, điển hình thường gặp nhất là inox và nhựa.
Thông số kỹ thuật của van bi:
- Kích cỡ: DN15 – DN200
- Vật liệu: inox đồng nhựa
- Kiểu lắp: nối bích và lắp ren
- Tiêu chuẩn mặt bích: JIS, BS, DIN
- Áp lực làm việc: PN16
- Hoạt động: đóng và mở
- Nhiệt độ: 0 -180 độ C
- Môi trường sử dụng: các loại chất lỏng
- Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc
- Tình trạng: sẵn hàng
- Bảo hành: 1 năm

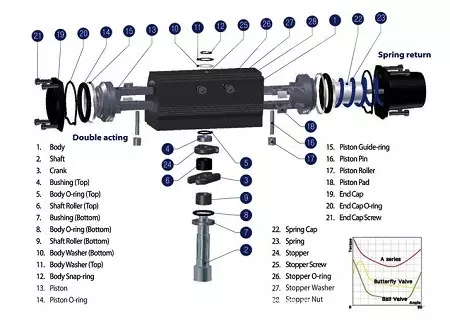

b.Bộ khí nén
Bộ khí nén có cấu tạo và bằng hợp kim nhôm cứng, phủ sơn Eboxy đạt tiêu chuẩn IP65 chống bụi, nước và ăn mòn tốt. Bộ khí nén được chúng tôi nhập khẩu trực tiếp từ Hàn Quốc và Đài Loan nên có chất lượng rất tốt.
Đầu khí nén hoạt động chuyển hóa áp lực khí nén thành chuyển động quay hoặc chuyển động thẳng đứng. Đối với dòng van bi, do nó là dạng van xoay để hoạt động nên bộ truyền động này cũng là bộ truyền động dạng quay.
Bản chất của bộ điều khiển là một xylanh khí nén. Trong bộ truyền động có 2 piston, trục của piston sẽ được gắn với một trục quay. Khi cấp khí, áp lực luồng khí làm piston di chuyển. Trục của nó được gá vào hai bên của trục truyền động bằng liên kết khớp răng. Hai trục của piston trượt quanh trục sẽ tạo ra ngẫu lực làm quay trục. Từ đó truyền momen xoắn đến trục của van bướm.
Thông số kỹ thuật của bộ chuyển động khí nén:
- Mô hình: AD40 – AD150, HTD32 – HTD100
- Cấu tạo: hợp kim nhôm
- Tiêu chuẩn: IP67
- Áp lực bộ khí: 3bar – 8bar
- Kiểu tác động: tác động đơn và tác động kép
- Kiểu đong mở: on/off và tuyến tính
- Lắp đặt: van bướm, van bi, van cầu
- Xuất xứ: Haitima Đài Loan, Kosaplus Hàn Quốc
- Tình trạng: số lượng lớn
- Bảo hành: 1 năm
4.Nhận xét đánh giá chung dòng van bi điều khiển khí nén on/off
a.Van bi điều khiển khí nén on/off có những ưu điểm gì?
- Cấu tạo đơn giản, dễ dàng lắp đặt
- Hoạt động linh hoạt, nhanh chóng, đóng mở nhanh chỉ từ 1-2s
- Thay thế sức người điều khiển, tự động hóa 100%
- Gía thành ổn định, rẻ hơn van bi điều khiển điện
- Cấu tạo từ các chất liệu cứng như inox và đồng
- Kết nối nhanh chóng và tiện lợi từ phương pháp mặt bích và nối ren
- Chức năng on/off giúp chúng ta tiết kiệm chi phí hơn so với tuyến tính
- Được nhập khẩu từ các thương hiệu lớn trên thế giới
- Phân phối bởi Tuấn Hưng Phát nên quý khách hoàn toàn yên tâm về chất lượng sản phẩm
b.Ứng dụng lắp đặt van bi điều khiển khí nén on/off
Dựa vào những ưu điểm có trên, van bi đóng mở bằng khí nén on/off được ứng dụng rộng rãi trong nhiều lĩnh vực và cũng được nhiều đơn vị tin tưởng, lựa chọn sử dụng rất nhiều:
- Hệ thống cấp thoát nước, xử lí nước thải
- Hệ thống khí nén, hơi ga, xăng dầu, hóa chất
- Hệ thống sản xuất bánh kẹo, xi măng, chuỗi nhà hàng, thực phẩm
- Dùng trong hệ thống PCCC, hệ thống điều hòa không khí
- Ứng dụng trong cả hệ thống trồng trọt, chăn nuôi
- Nhà máy điện, dầu khí, công nghiệp hóa chất, phân bón, lọc dầu, luyện kim
- Nhà máy chế tạo, nghiên cứu, viện kĩ thuật, viện hóa học, viện môi trường…
5.Các loại van bi điều khiển khí nén on/off mà Tuấn Hưng Phát chúng tôi cung cấp

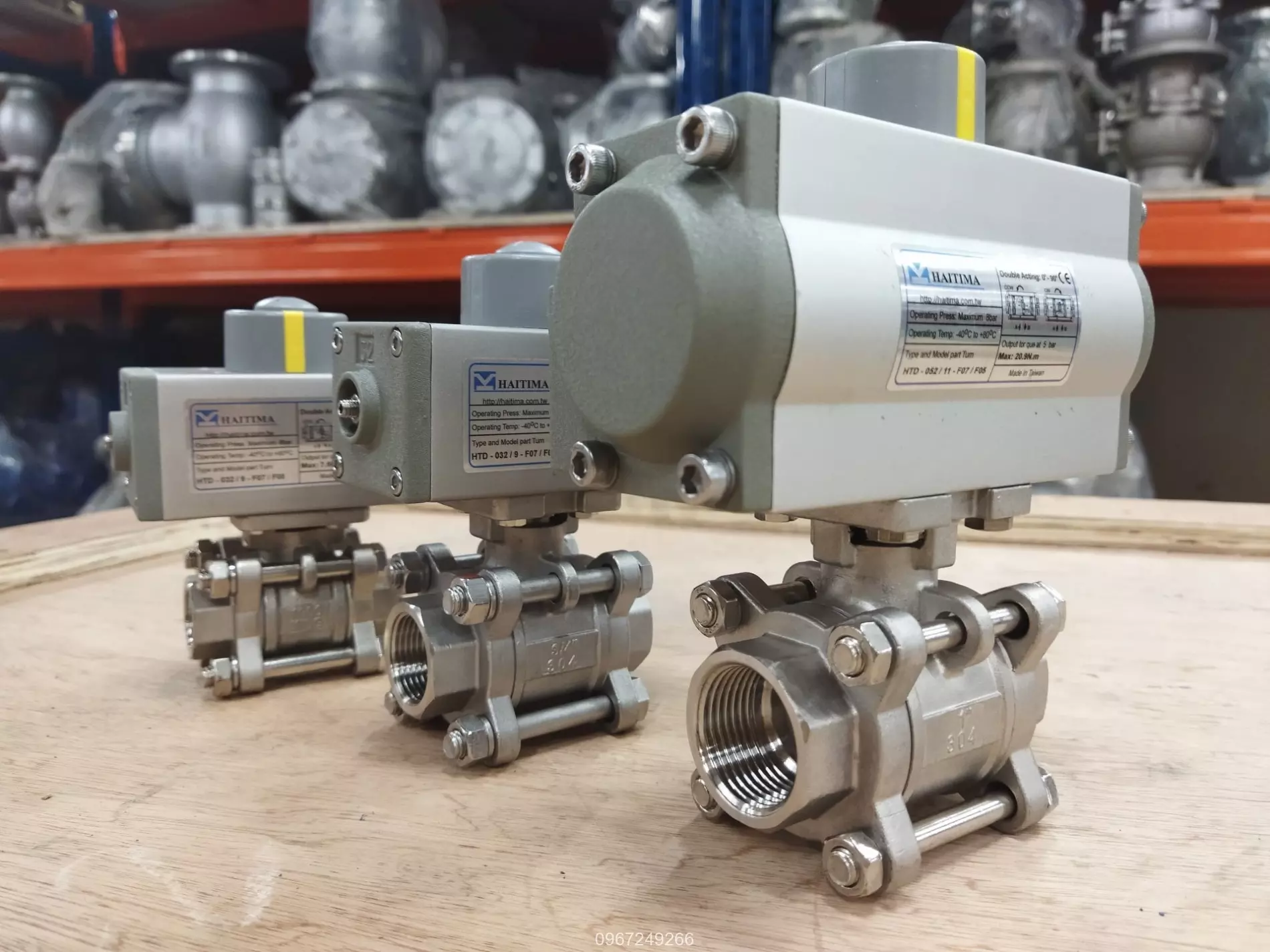

a.Van bi inox đóng mở khí nén on/off
Van bi inox khí nén on/off là một sản phẩm có cấu tạo thân van hoàn toàn bằng inox304 rất chắc chắn và bền bỉ, van có các dạng như 2 mảnh và 3 mảnh nối lại với nhau, điều khiển dòng chảy 2 cửa và 3 cửa. Kiểu lắp chính của dòng này là nối ren và mặt bích, van được sử dụng cho các nhà chế biến và sản xuất.
b.Van bi nhựa điều khiển bằng khí nén on/off
Van bi nhựa đóng mở bằng khí nén on/off có thân van được làm từ nhựa UPVC, PVC được kết nối với bộ chuyền động khí nén khí nén để đóng mở, điều tiết dòng chảy của lưu chất, áp lực của khí nén làm di chuyển piston thông qua hệ thống bánh răng cung cấp lực momen soắn cho trục vít làm xoay bi van một góc 90 độ.
c.Van bi ren khí nén on/off
Đây là dòng van bi khí nén sử dụng cho các đường ống từ DN15 đến DN50. Thường là các dòng van bi 3 mảnh có tán, thân van được làm bằng chất liệu inox 304 với gioăng teflon. Van sử dụng tốt trong các môi trường có độ ăn mòn hóa học, môi trường có nhiệt độ và áp suất cao.

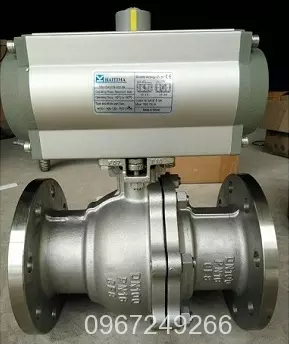

d.Van bi mặt bích khí nén on/off
Là dòng van bi sử dụng phương thức nối bích để kết nối với đường ống. Van bi lắp bích rất đang dạng về vật liệu, có thể là gang, thép, inox hoặc nhựa. Nhưng thông thường người ta thường sử dụng là dòng van bi inox. Do dạng van inox thường là loại có tán sẵn. Điều này giúp việc lắp đặt với các dạng đầu khí một cách dễ dàng hơn.
6.Bạn đã có đơn vị mua van bi điều khiển khí nén ON/OFF chưa?
Như đã giới thiệu ở phần đầu bài, công ty Tuấn Hưng Phát chúng tôi đã trải qua nhiều năm kinh nghiệm trong ngành cung cấp và phân phối van công nghiệp, thấu hiểu nỗi lòng của người sử dụng chúng tôi đã ngày một không ngừng đổi mới để mang đến cho quý khách những sản phẩm chất lượng nhất. ĐỊA CHỈ CỦA CHÚNG TÔI:
CÔNG TY TNHH THƯƠNG MẠI TUẤN HƯNG PHÁT
VPGD: Số 25 Liền kề 13 khu đô thị Xa La, Hà Đông, Hà Nội
Hotline: 0967.249.266
Email: Son@tuanhungphat.vn
Hoặc quý khách có thể xem trực tiếp kho hàng của chúng tôi theo địa chỉ: Ngã 3 cây xăng Tam Hiệp – Xã Đại Áng – Thanh Trì – Hà nội.
Tác giả bài viết: Đỗ Văn Sơn.
