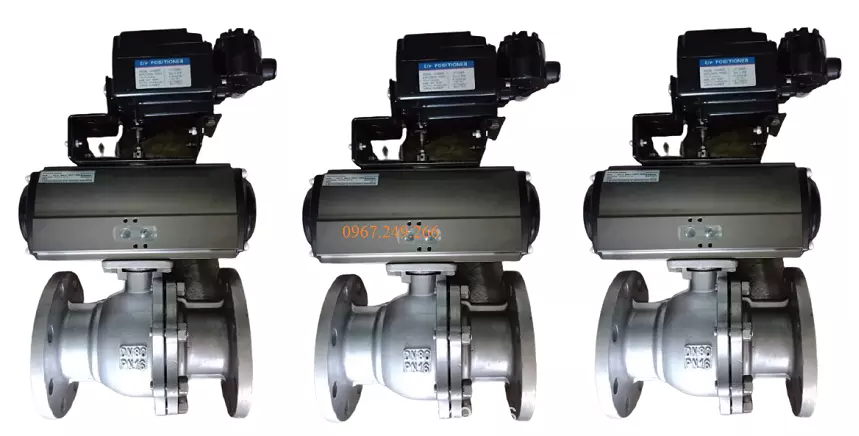

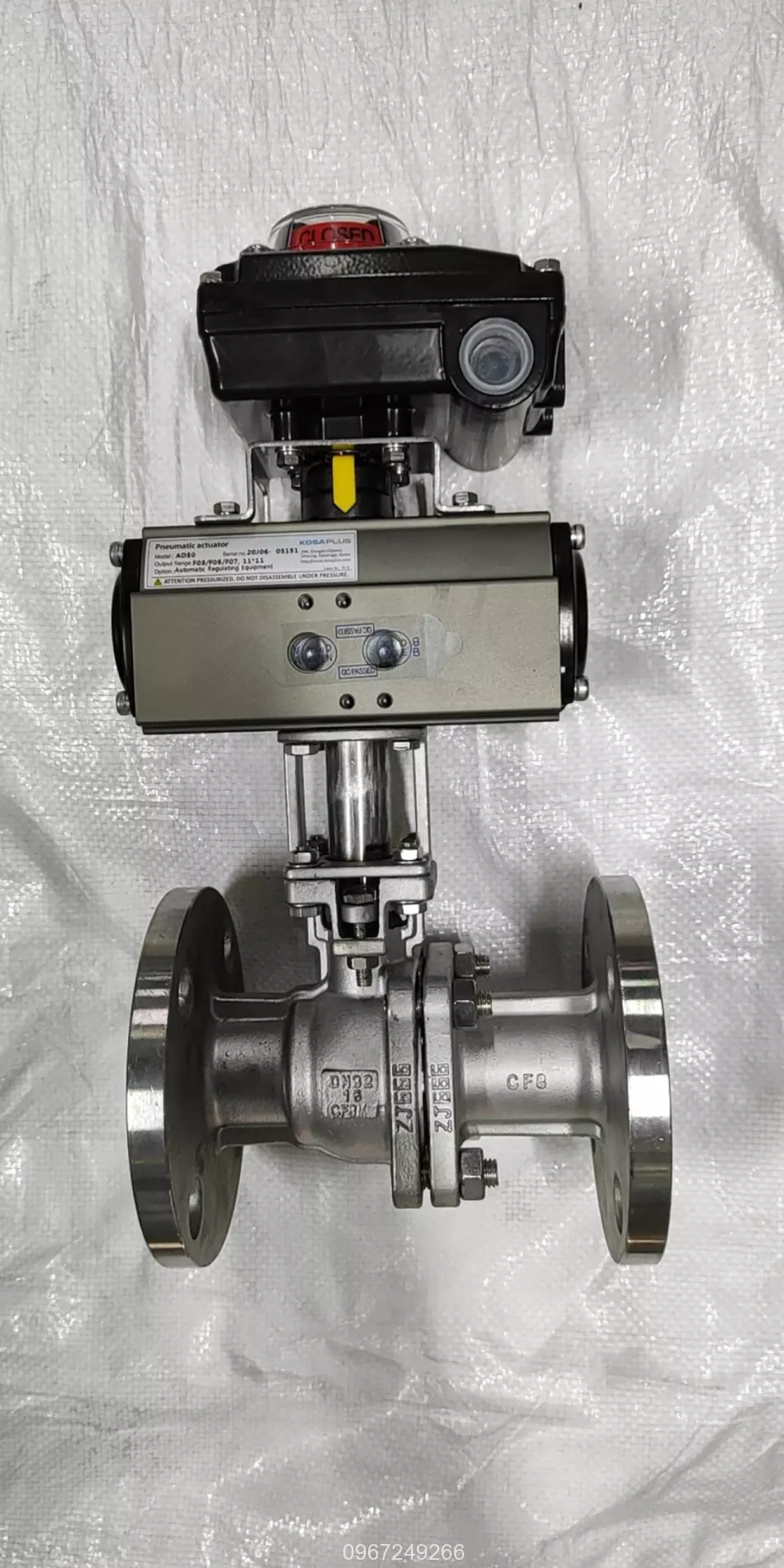

Van bi khí nén tuyến tính

1.Van bi khí nén tuyến tính là gì?

Van bi khí nén tuyến tính hay còn được gọi là van bi đóng mở theo góc là sự kết hợp giữa bộ phận van bi cơ và điều điều khiển khí nén tuyến tính. Van có chức năng đóng và mở lưu chất như những loại van điều khiển khác, tuy nhiên tuyến tính có một chức năng đặc biệt khác là có thể đóng và mở bi van bằng các góc khác nhau (tức là mở to hoặc mở nhỏ) phù hợp để điều tiết hoặc các ứng dụng dùng để chiết rót.

Van bi điều khiển bằng khí nén tuyến tính có thể làm được điều như vậy là nhờ bởi bộ tuyến tính xuất tín hiệu analog 4 – 20mA cho phép chúng ta cài đặt hoặc điều chỉnh các góc mở một cách dễ dàng, van cũng có bộ hiển thị nằm trên đầu giúp chúng ta biết rõ trạng thái của bi van.

Hiện nay chúng tôi đang nhập khẩu và phân phối chính hãng 2 dòng van khí nén tuyến tính được nhập khẩu trực tiếp từ thương hiệu thế giới là Haitima của Đài Loan và Kosaplus của Hàn Quốc, sản phẩm có thân van được làm từ chất liệu đa dạng như inox, nhựa, đồng, 2 ngã, 3 ngã, 2 mảnh và 3 mảnh. Bộ khí nén tuyến tính được làm bằng hợp kim nhôm cao cấp đạt tiêu chuẩn IP67. Với đầy đủ kích thước mẫu mã và chất liệu sẽ đủ làm hài lòng tất cả các khách hàng.

Liên hệ ngay tới hotline: 0967.249.266 gặp Mr.Sơn tình yêu để được tư vấn giải đáp và báo giá nhanh nhất!!!

2.Thông số kỹ thuật của van bi đóng mở bằng khí nén tuyến tính

1. Kích cỡ của van: DN15 – DN50 đối với nối ren, DN65 – DN200 đối với mặt bích
2. Các chất liệu cấu tạo thân van bi: inox 304, nhựa PVC, UPVC, CPVC
3. Cấu tạo bộ khí nén tuyến tính: hợp kim nhôm cao cấp
4. Tiêu chuẩn: IP65
5. Kết nối: nối ren và mặt bích, nối hàn
6. Kiểu đóng mở: on/off và tuyến tính
7. Tín hiệu tuyến tính: 4 – 20mA
8. Áp lực bộ khí nén: 3bar – 8bar
9. Áp lực làm việc: PN16
10. Nhiệt độ tối đa: 0 – 180 độC
11. Môi trường sử dụng: các loại chất lỏng, hóa chất
12. Công dụng chính: đóng mở toàn phần và theo các góc khác nhau
13. Xuất xứ: Haitima Đài Loan, Kosaplus Hàn Quốc
14. Tình trạng: luôn sẵn hàng
15. Giấy tờ xuất nhập: CO, CQ đầy đủ
16. Bảo hành: 12 tháng

>>>Sản phẩm tương tự: Van bi điều khiển khí nén

3.Cấu tạo của van bi khí nén tuyến tính

Van bi điều khiển khí nén tuyến tính được cấu tạo từ ba bộ phấn chính đó là: Bộ phận van bi (Ball valve), bộ tác động khí nén (Pneumatic actuator) và bộ tuyến tính (Positionner).

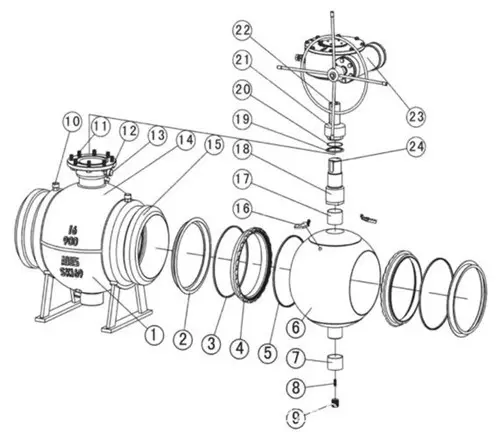

a.Phần van bi cơ

Là loại van có tên trong tiếng Anh là Ball Valve. Đây là bộ phận cho phép lưu chất đi có van, van có cấu tạo đĩa van hình dạng một viên bi nên được gọi là van bi, bi van này được đục lỗ xuyên tâm hình tròn cho lưu chất đi qua khi mở và ngăn chặn dòng chảy lưu chất khi đóng.

Van bi được cấu tạo từ các chất liệu nhự inox, nhựa, gang, thép và được kết nối với đường ống bằng lắp ren, rắc co, hàn hay kết nối mặt bích theo các tiêu chuẩn: BS, JIS, DIN, ANSI.

Hiện nay có rất nhiều loại van bi khác như : Van bi 2 ngã, van bi 3 ngã, van bi vi sinh… Van bi này được kết nối với bộ khí nén thông qua trục van và được xiết chặt bởi các bulong, ốc vít. Van bi là loại van được sử dụng rộng rãi do có giá thành rẻ, nhưng tuổi thọ làm việc lâu bền, chịu được nhiệt độ và áp suất cao.

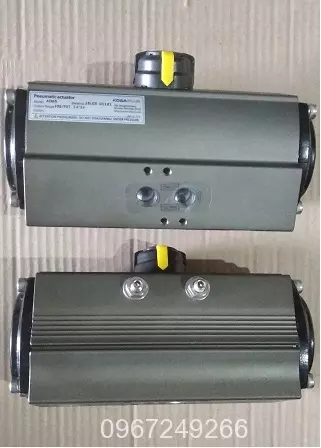

b.Động cơ khí nén

Bộ điều khiển khí nén hay còn được gọi với tên tiếng Anh là Pneumatic actuator có nhiểm vụ chuyển đổi lực đẩy của khí nén chuyển thành động năng để xoay trục van di chuyển. Khi cung cấp áp lực khí nén, van sẽ chuyển trạng thái đóng mở tự động mà không cần lực tác động của con người như các dạng van tay gạt.

Bộ điều khiển khí nén này có hai dạng chính đó là: Tác động đơn và tác động kép.

• Bộ điều khiển khí nén tác động đơn: Loại này chỉ có 1 đường cấp khí, van thường ở trạng thái đóng, khi cấp khí van sẽ tự động mở ra. Ngừng cấp khí van sẽ tự động đóng lại nhờ lực đẩy của lò xo.
• Bộ điều khiển khí nén tác động kép: Loại này có 2 đường cấp khí nén, 1 đường khí cấp để điều khiển van đóng, 1 đường cấp khí để điều khiển van mở.

Khi lắp đặt van bi khí nén tuyến tính người ta sẽ sử dụng bộ điều khiển khí nén kiểu tác động kép để điều chỉnh nguồn khí cung cấp nhằm đóng mở van theo các góc khác nhau nhờ bộ tuyến tính (Positionner).

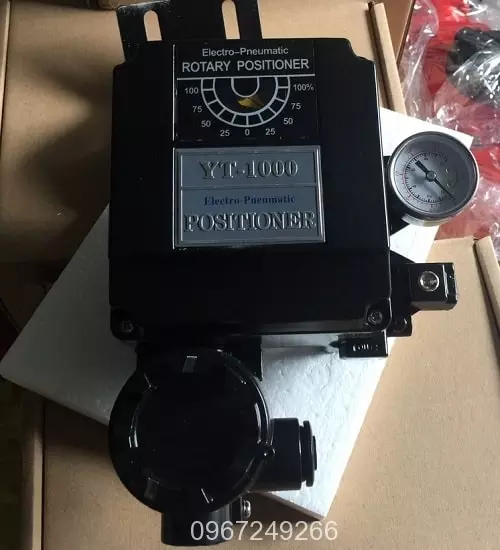

C.Bộ tuyến tính

Bộ tuyến tính hay Positinner là loại dùng tín hiệu analog 4 – 20mA để điều chỉnh góc mở của van. Khi cung cấp nguồn tín hiệu điều khiển, bộ tuyến tính sẽ điều tiết lưu lượng khí cấp và bộ điều khiển khí nén. Từ đó chúng điều khiển được van đóng mở theo các góc mở khác nhau.

Bộ điều khiển tuyến tính này có thể nhận tín hiệu 4 ~ 20mA từ 1 thiết bị cảm biến nào đó có thể là cảm biến nhiệt độ, cảm biến áp suất, cảm biến lưu lượng từ đó nó cung cấp tín hiệu output để phản hồi về tủ điều khiển hoặc máy tính. Khi đó người vận hành dễ dàng kiểm soát được tình trạng của van và quản lý hệ thống tự động một cách tối ưu nhất.

4.Đánh giá chung sản phẩm van bi khí nén tuyến tính

a.Đánh giá về mặt ưu điểm của van bi đóng mở khí nén tuyến tính

1. Van điều khiển khí nén có độ an toàn khi sử dụng van do không cháy, nổ, chịu được áp lực làm việc cao.
2. Hoạt động hoàn toàn tự động, giúp tối ưu hóa thời gian và công sức của người điều khiển.
3. Với van đóng mở là van bi nên khi đóng mở hoàn toàn sẽ không cản trở dòng chảy.
4. Van đóng mở điều tiết được nhiều góc độ hơn so với van bi điều khiển khí nén on/off .
5. Van được cấu tạo từ nhiều chất liệu nên sử dụng được trong nhiều môi trường như lỏng, khí, hơi, ăn mòn …
6. Đa dạng kiểu kết nối đường ống như lắp ren, lắp mặt bích, rắc co, hàn.
7. Đa dạng về chất liệu, kích thước và mẫu mã, có thể lắp đặt và làm việc ở các đường ống hệ thống của các khu công nghiệp, xí nghiệp đến các hộ khu dân cư.
8. Van có thiết kế nhỏ gọn, liên chết chắc chắn, các bộ phận có thể tháo rời dễ dàng giúp lắp đặt và sửa chữa van một cách thuận tiện nhất.
9. Có tín hiệu điều khiển được nối đến tủ PLC giúp chúng ta có thể kiểm soát và vận hành van đóng mở dễ dàng.
10. Cấp báo nhanh trong trường hợp sự cố xảy ra bằng tín hiệu báo về phòng điều khiển, giúp xử lý nhanh và kịp thời.
11. Giá thành của van khí nén rẻ hơn nhiều so với van điều khiển điện.
12. Được phân phối chính hãng bởi công ty Tuấn Hưng Phát nên quý khách có thể hoàn toàn yên tâm về chất lượng sản phẩm.

b.Nhược điểm của dòng van bi đóng mở khí nén tuyến tính

1. Đối với cá nhân van bi không có chất liệu gang
2. Kích thước của van bi không quá lớn chỉ từ DN200 trở xuống
3. Gía thành bộ tuyến đắt gấp đôi so với on/off

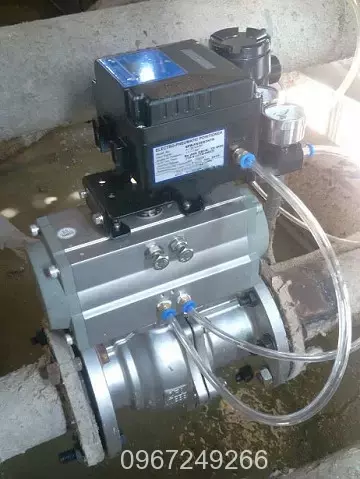

5.Van bi khí nén tuyến tính được lắp đặt ở đâu?

Van bi điều khiển khí nén tuyến tính hiện nay đang là loại van rất phổ biến. Với thiết kế đơn giản, gọn nhẹ, dễ dàng lắp đặt, bảo trì, bảo dưỡng nên van đang được ứng dụng rộng rãi trong các lĩnh vực như sau:

• Dùng trong các nhà máy sản xuất giấy, dệt nhuộm…
• Sử dụng trong các hệ thống xử lý nước biển, dung dịch ăn mòn, axit…
• Lắp đặt trong công nghiệp nặng hệ thống cấp khí, hơi của nhà máy sản xuất xe máy, ô tô, điện thoại …
• Van bi điều khiển khí nén tuyến tính dùng trong lĩnh vực thực phẩm, sản xuất bia, đồ uống …
• Thêm nữa, van còn được ứng dụng trong hệ thống dân sinh các hệ thống xử lý, cấp thoát nước … ứng dụng trong nông nghiệp các hệ thống tưới tiêu, chăn nuôi

6.Tổng kết về van bi khí nén tuyến tính

Bài viết trên chúng tôi đã mô tả và phân tích chủ yếu nội dung chính về sản phẩm van bi khí nén tuyến tính, bạn đọc có nhu cầu liên hệ mua hoặc tham khảo kiến thức vui lòng liên hệ ngay tới chung tôi theo số hotline: 0967.249.266 để được tư ván giải đáp một cách nhanh nhất!

Thông tin liên hệ:

CÔNG TY TNHH THƯƠNG MẠI TUẤN HƯNG PHÁT

VPGD: Số 25 Liền kề 13 khu đô thị Xa La, Hà Đông, Hà Nội

Hotline: 0967.249.266

Email: Son@tuanhungphat.vn

Hoặc quý khách có thể xem trực tiếp kho hàng của chúng tôi theo địa chỉ: Ngã 3 cây xăng Tam Hiệp – Xã Đại Áng – Thanh Trì – Hà nội.

Tác giả bài viết: Đỗ Văn Sơn.
