Van bướm Samwoo

Tìm hiểu về dòng van bướm Samwoo

Van bướm Samwoo là dòng van bướm được sản xuất tại xứ sở kim chi Korea – Hàn Quốc, van có tên hãng đầy đủ là Samwoo Valve Co được viết tắt là SWV, ở thị trường Việt Nam chúng ta hay gọi với cái tên là van bướm Samwoo hoặc là van cánh bướm Samwoo.

Van cũng có cấu tạo và chức năng giống như các dòng van bướm khác với thân van bằng gang hoặc inox, kết nối bằng kiểu wafer đa tiêu chuẩn. Điều khiển van theo dạng tay gạt và tay quay cũng có thể lắp đặt bộ điều khiển tự động bằng điện và khí ở đầu van để giúp chúng ta sử dụng hiệu quả hơn.

Dòng van bướm Samwoo có cấu tạo chắc chắn, bền bỉ có thể sử dụng được cho nhiều loại môi trường khác nhau như nước, khí, hơi… chịu ăn được ăn mòn tốt ở dòng van inox nhờ có gioăng làm kín PTEE hoặc gọi là Teflon. Van cánh bướm samwoo Hàn Quốc được kết nối với đường ống ở dạng kẹp bích nên chúng có thể dễ dàng lắp đặt vừa cho nhiều tiêu chuẩn quốc tế hiện nay.

Hiện nay tại Công ty Tuấn Hưng Phát chúng tôi đang phân phối và cung cấp ra thị trường đầy đủ các dòng van bướm của Hàn Quốc như Samwoo, Wonil đạt chất lượng cao, đưa đến tay khách hàng những sản phẩm và dịch vụ tốt nhất. Sản phẩm của chúng tôi nhập khẩu trực tiếp từ nhà máy, có đầy đủ giấy tờ, bảo hành 1 năm và đổi trả 1-1 trong vòng 1 tháng. Liên hệ 0967 249 266 để được tư vấn báo giá kĩ hơn.

Nắm bắt những thông số kỹ thuật chung về dòng van bướm Samwoo

Sau đây chúng tôi xin đưa tới các bạn một số thông số kỹ thuật cơ bản từ nhà máy cung cấp đến để chúng ta có thể dễ dàng sử dụng phù hợp với hệ thống của mình nhé:

Van bướm tay gạt bằng gang xuất xứ Samwoo Hàn Quốc

• Kích cỡ của van: DN50 – DN1000
• Lắp đặt cho phi ống: phi 60mm  – phi 1000mm
• Cấu tạo của van: inox 201- inox 304 – inox 316, gang cầu, gang dẻo
• Kết nối của van: mặt bích wafer đa tiêu chuẩn
• Điều khiển van: tay gạt, tay quay, điều khiển bằng điện và khí nén
• Áp lực làm việc: PN10 – PN16
• Nhiệt độ tối đa cho phép: tùy theo chất liệu, với gàn 80 độ, với inox 180 độ
• Môi trường làm việc: Nước, hóa chất, xăng dầu, khí gas,..v..v..
• Hãng sản xuất: Samwoo Valve – Hàn Quốc.

Nhận biết về cấu tạo và cách điều khiển van bướm Samwoo

a.Van bướm Samwoo có cấu tạo như thế nào?

Cũng giống như những dòng van bướm khác van bướm Samwoo có cây tạo gồm những bộ phận chính như sau:

-Thân van: đây là bộ phận chính cấu tạo nên van, gồm các chi tiết như tai thỏ, mặt kết nối và vành van. Tùy theo môi trường sử dụng mà thân van có cấu tạo khác nhau, đối với dòng van samwoo thì chúng có 2 loại chính là gang cầu và inox.

-Trục van: trục van là bộ phận kết nối giữa cánh van và bộ điều khiển, cũng có thể gọi nó là ty van vì chúng dạng đứng và nhỏ được làm bằng inox 304 có tác dụng truyền chuyển động giúp van chuyển trạng thái đóng mở.

-Đĩa van: đĩa van còn được gọi là cánh van, được làm hoàn toàn từ inox 304, chúng có dạng cánh bướm nên người ta mới gọi là van cánh bướm. Tác dụng chính của đĩa van là dùng để đóng mở xoay 1 góc 90 độ để có thể đóng mở van hoàn toàn và ngược lại.

-Gioăng làm kín: được gọi theo tên gọi là làm kín chắc các bạn cũng biết được tác dụng của nó nhỉ. Đúng vậy gioăng có công dụng dùng để làm kín van với thân giúp lưu chất không bị trào ngược quay lại cũng như rò rĩ ra bên ngoài. Gioăng phụ thuôc vào nhiệt độ môi trường, hiện nay van samwoo có 2 loại đó là cao su và gioăng teflon.

-Điều khiển: bộ phận điều khiển của van bướm hiện nay có tay gạt và tay quay, ngoài ra chúng có thể được lắp đặt bộ tự động như các van điều khiển khác là bộ moter điện và momen khí nén.

Ngoài những bộ phận chính trên van còn có các chi tiết nhỏ khác đi kèm theo như bulong đai ốc…

b.Các điều khiển van bướm Samwoo

Như đã nói ở trên thì chắc các bạn cũng hiểu van bướm Samwoo hoạt động y như các dòng van bướm khác. Thao tác đóng mở van được thực hiện khi tác động lực lên tay quay, tay gạt. Hoặc là kích hoạt hoạt động đóng mở thông qua hệ thống điều khiển điện, điều khiển khí nén. Để tạo trạng thái xoay 90^o cho van tương ứng trạng thái mở và ngược lại tương ứng trạng thái đóng của van.

Các điểm mạnh mà van bướm Samwoo đem lại

Van bướm samwoo có những đặc điểm nổi trội chính như sau:

• Van đóng mở thuận tiện, giúp người sử dụng dễ dàng điều khiển cũng như không mất quá nhiều sức lực
• Giá cả ổn định nằm trong phạm vi của người mua, trọng lượng van nhẹ, thiết kế gọn, ít tốn diện tích khi lắp đặt.
• Van được thiết kế theo kiểu lệch tâm cho lực vặn thấp
• Đĩa van bọc cao su NBR/EPDM/PTFE
• Cạnh của đĩa van bọc cao su nên hoạt động êm, ít tạo bọt và tuổi thọ cao
• Thân van được bao phủ bởi sơn epoxy chống ăn mòn
• Đóng mở theo hai chiều nhẹ nhàng
• Hai vòng làm kín ở ty trên giúp van luôn luôn kín trong suốt quá trình hoạt động
• Sản xuất theo tiêu chuẩn: ISO 5752 & ISO 5208

Một số ứng dụng được áp dụng dòng van bướm Samwoo Hàn Quốc

Chính vì những đặc điểm trên van được ưu chuộng tại thị trường Việt Nam rất nhiều, được sử dụng cho các nhà máy sản xuất hoặc chế biến, áp dụng cho đa dạng các loại môi trường như nước, khí, ga hoặc xăng dầu. Một số ứng dụng chính của van như:

• Các nhà máy chế biến thực phẩm, thức ăn chăn nuôi cho gia súc gia cầm
• Hệ thống của các nhà máy sản xuất hóa chất và các sản phẩm liên quan đến hóa chất
• Nhà máy sản xuất giấy và các sản phẩm liên quan đến giấy
• Áp dụng trong hệ thống PCCC
• ắp đặt trong các hệ thống cung cấp nước sạch, nước thải đã qua xử lý
• Van làm việc trong các thống khí nén của các nhà máy, dân dụng
• Trong nhà máy sử dụng hơi nước, chất lỏng có nhiệt độ thấp
• Hệ thống thông khí – điều hòa, gas
• Lắp đặt trong các hệ thống dầu nhớt, dầu thủy lực, v.v

Các loại van bướm mang thương hiệu Samwoo Hàn Quốc

Hiện nay chúng tôi đang cung cấp ra thị trường các dòng van bướm của Hàn Quốc bao gồm những loại sau đây:

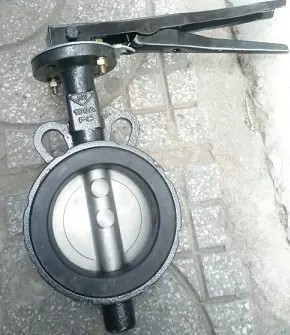

a.Van bướm gang samwoo Hàn Quốc

Đây là dòng van bướm thông dụng nhất hiện nay đang được lưu thông trong cả nước, thân van được làm bằng gang cầu, dẻo dai và có độ bền tốt, cánh van được làm bằng inox để tránh được ăn mòn và áp lực đường ống.

Van được sử dụng cho các môi trường dẫn nước và tạp chất là chủ yếu, nơi mà nhiệt độ không quá 100 độ C và áp suất đường ống không cao quá 16bar.

Cùng tìm hiểu các thông số kỹ thuật van bướm gang dưới đây:

• Loại van: van bướm tay gạt, tay quay
• Kích cỡ: DN50 – DN800
• Chất liệu van: gang cầu
• Kết nối: bằng mặt bích
• Tiêu chuẩn: BS – DIN – ANSI – JIS
• Gioăng làm kín: cao su EPDM
• Trục van: inox 304
• Cánh van: inox 304
• Xuất xứ: Hàn Quốc
• Hãng sản xuất: Samwoo

b.Van bướm inox samwoo Hàn Quốc

Cũng giống như van bướm gang, van bướm inox samwoo cũng có 2 dạng là tay gạt và tay quay, tuy nhiên điểm đặc biệt ở đây là cấu tạo của chúng hoàn toàn được làm bằng inox 304, gioăng làm kín được cấu tạo đặc biệt từ nhựa PTFE hay còn được gọi là Teflon giups chịu được ăn mòn hiệu quả và nhiệt độ cực cao.

Van bướm inox được áp dụng sử dụng lắp đặt cho các loại nước thải công nghiệp trong nhà máy, các hệ thống xử lí hóa chất, sản xuất hóa chất, dẫn xăng dầu hoặc môi trường kiềm…

Thông số kỹ thuật van bướm inox Hàn Quốc

• Loại van: van bướm tay gạt, tay quay
• Kích cỡ: DN50 – DN600
• Chất liệu van: inox 304
• Kết nối: bằng mặt bích
• Tiêu chuẩn: BS – DIN – ANSI – JIS
• Gioăng làm kín: nhựa cao cấp PTFE – Teflon
• Trục van: inox 304
• Cánh van: inox 304
• Xuất xứ: Hàn Quốc
• Hãng sản xuất: Samwoo

c.Vam bướm samwoo điều khiển điện

Nghe tên gọi của nó thôi chúng ta đã hình dung ra được kiểu điều khiển của van rồi nhỉ! Đúng vậy đây là dòng van bướm samwoo được kết nối trực tiếp với bộ điều khiển bằng điện để giúp van đóng mở tự động hiệu quả và linh hoạt hơn.

Van được sử dụng bằng nguồn điện có hiệu điện thế bằng 24VDC và 22VAC, đóng mở van ở 2 chế độ là ON/FF tức van đóng mở hoàn toàn và đóng mở theo Tuyến tính tức đóng mở bằng nhiều góc độ khác nhau.

Thông số kỹ thuật van bướm điều khiển điện Hàn Quốc

• Loại van: van điều khiển bằng điện
• Kích cỡ: DN50 – DN600
• Đóng mở: ON-OFF hoặc tuyến tính
• Tín hiệu: analog 4 – 20mA
• Điện áp sử dụng: 220VAC -24VDC
• Chất liệu van: inox hoặc gang
• Kết nối: bằng mặt bích
• Tiêu chuẩn: BS – DIN – ANSI – JIS
• Gioăng làm kín: PTFE – EPDM
• Trục van: inox 304
• Cánh van: inox 304
• Xuất xứ: Hàn Quốc
• Hãng sản xuất: Samwoo

d.Van bướm samwoo điều khiển khí nén

Cũng giống như van điều khiển điện, van bướm điều khiển khí nén được điều khiển hoàn toàn tự động nhưng bởi lực từ dòng khí, lúc này van được trang bị bộ truyền động khí nén gắn trực tiếp vào bộ phận tay gạt hoặc tay quay, cung cấp nguồn khí nén để van đóng mở theo nhu cầu người sử dụng.

Đối với dòng van khí chúng có ưu điểm là đóng mở cực nhanh, linh hoạt chỉ từ 1-3s. Ngoài ra chúng còn có chế độ đóng mở theo dạng tác động đơn và tác động kép, ở tác động kép van sẽ có 2 chế độ đóng mở như van điện còn ở chế độ tác động đơn van chỉ có 1 đầu nhận khí vào là phải duy trì nguồn khí để van giữ chế độ, khi ngưng cấp cấu tạo bộ khí sẽ có 2 lò xo co lại khiến cánh van từ từ đống lại.

Thông số kỹ thuật van bướm điều khiển khí nén Hàn Quốc

• Loại van: van điều khiển bằng khí nén
• Kích cỡ: DN50 – DN600
• Đóng mở: ON-OFF hoặc tuyến tính
• Tín hiệu: analog 4 – 20mA
• Áp lực khí nén sử dụng: 3bar – 8bar
• Kiểu tác động: tác động đơn và tác động kép
• Chất liệu van: inox hoặc gang
• Kết nối: bằng mặt bích
• Tiêu chuẩn: BS – DIN – ANSI – JIS
• Gioăng làm kín: PTFE – EPDM
• Trục van: inox 304
• Cánh van: inox 304
• Xuất xứ: Hàn Quốc
• Hãng sản xuất: Samwoo
