Van cổng ty nổi cấu tạo như thế nào?

Tổng quan về van cổng ty nổi

  • Van cổng ty nổi hay còn gọi là van cửa ty nổi, là dạng van dùng trong các lĩnh vực đường ống công dụng chính dùng để đóng hoặc ngắt lưu dòng qua ống dựa trên cánh van chạy lên hoặc xuống nhờ điều chỉnh bằng vô lăng
  • Về cơ bản thì cấu tạo của van cửa ty nổi không khác nhiều so với van cổng ty chìm, chúng chỉ có khác biệt về phần ty van vài phần vai của ty

Thông số kỹ thuật của van cổng ty nổi:

  • Kích cỡ: DN50 – DN 1500
  • Vật liệu: Gang, thép inox
  • Nhiệt độ làm việc: 0 ~ 400 độ C
  • Kiểu lắp: Mặt bích JIS10k, BS, ANSI DIN
  • Gioăng làm kín: Teflon, cao su
  • Xuất xứ: Hàn Quốc, Malaysia, Đài Loan, Thổ Nhĩ Kỳ

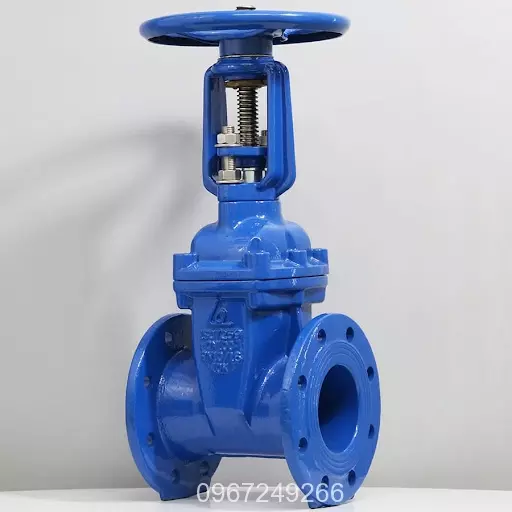

Van cổng ty nổi

Van cổng ty nổi

Cấu tạo của van cổng ty nổi

Van được chia thành các bộ phận chính sau

1. Vòng bi trợ lực 7. Trụ giúp cố định phần 1 và phần thân khi bảo trì
2. Rety được xoăn khi vô lăng 8. Gioăng làm kín
3. Phần nắp hỗ trợ tháo mở khi bảo trì 9. Thân van
4. Đệm hàn vào thân vao giúp cố định 10. Hỗ trợ cố định ty van đứng
5. Thân cửa van 11. Đĩa van
6. Tay quay vô lăng
Xem thêm:   Sơ đồ xử lý nước thải hiệu quả- Cải thiện chất lượng môi trường

Cấu tạo của van cổng ty nổi

Cấu tạo của van cổng ty nổi

Nguyên lý hoạt động của van cổng ty nổi

Van mở: Khi ta xoay phần vô lăng theo chiều ngược kim đồng hồ, phần vô lăng sẽ tác động đến phần trục ty truyền xuống đĩa van và tạo ra hiệu ứng đĩa van đi lên từ đó van đã được mở

Van đóng: Ta xoay phần vô lăng ngược lại, tức là cùng chiều với kim đồng hồ, khi quay hết và không quay được nữa thì van đã được đóng hoàn toàn

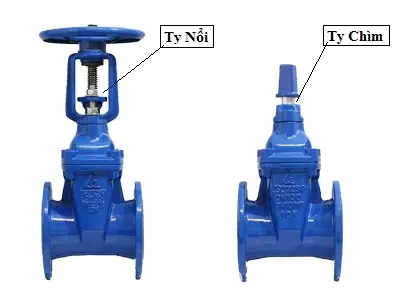

So sánh van cổng ty nổi với ty chìm

So sánh van cổng ty nổi với ty chìm

Ứng dụng thực tế của van cổng ty nổi

Van đa dạng về kích cỡ cũng như chất liệu nên được ứng dụng khá rộng rãi trong các ngành công nghiệp như:

  • Các ngành, dược phẩm, sản xuất,nhà máy điện, xử lý cấp thoát nước, thủy điện
  • Các nhà máy thủy điện , nhiệt điện
  • Môi trường dầu khi vì van có thể hoạt động được ở áp suất rất cao và nhiệt độ thấp
  • Các hệ thống chất lỏng, chất khí, hóa chất áp suất cao lên đến 16bar

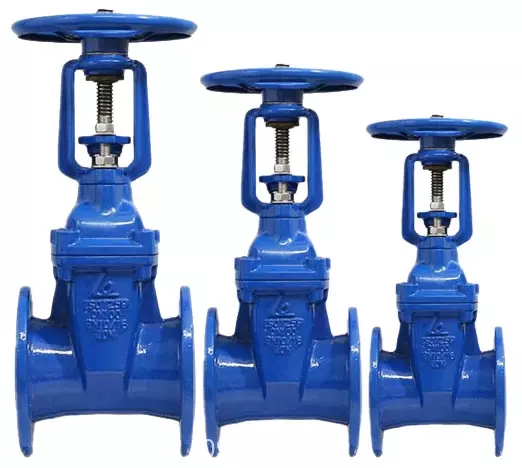

Van cổng ty nổi

Van cổng ty nổi

IV. Đánh giá chung về van cổng ty nổi

Ưu điểm:

  • Đóng/mở tốt ngắt dòng chảy lưu lượng tốt
  • Thân van được thiết kế tránh bị kẹt
  • Cấu tạo đơn giản dễ tháo, lắp
  • Phần trục van khó bị gỉ hơn so với van ty chìm do không phải tiếp xúc với lưu dòng
  • Van cửa ty nổi là van 2 chiều nên có thể vận hành theo 2 hướng khác nhau
Xem thêm:   Tiêu chuẩn GMP là gì? Lợi ích & Quy trình chứng nhận

Nhược điểm:

  • Thời gian đóng mở lâu khi ta phải dùng tay xoay vô lăng để đóng/mở
  • Không phù hợp điều tiết lưu lượng
  • Phân ty van khi mở chồi lên khá cao nên chiếm nhiều diện tích

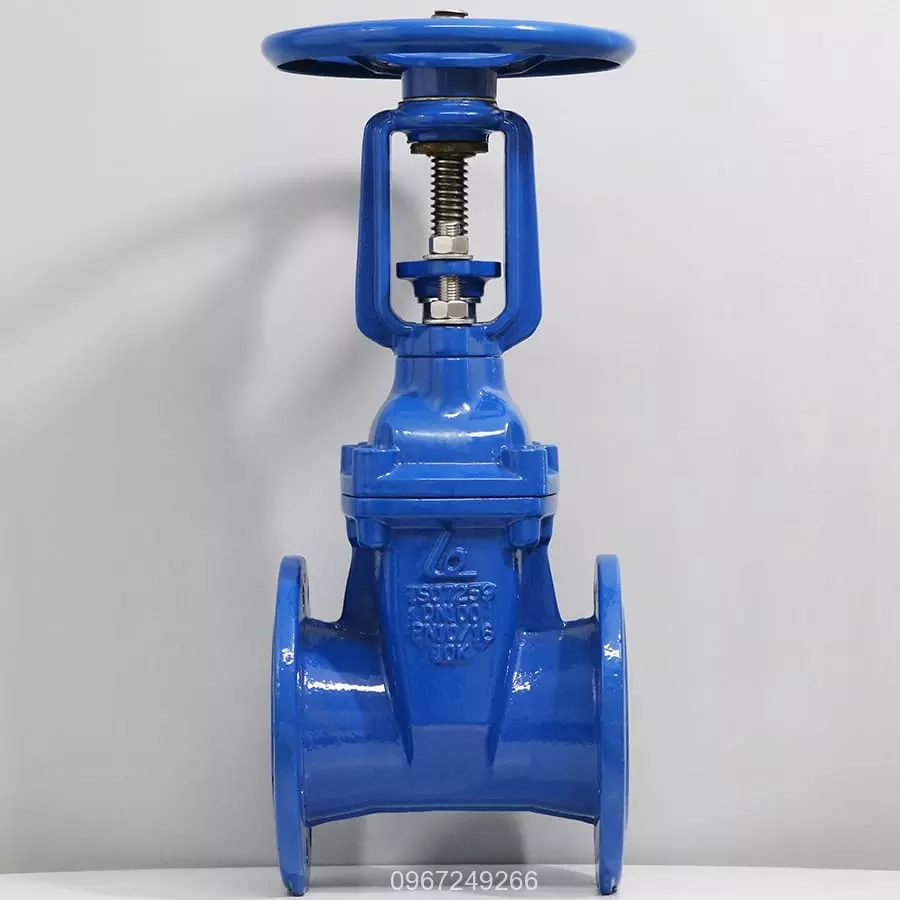

Van cửa gang ty nổi

Van cửa gang ty nổi

Mua van cổng ty nổi ở đâu

Qúy khách có nhu cầu mua van cổng ty nổi hoặc các sản phẩm van công nghiệp, van điều khiển, đồng hồ đo lưu lượng nước, phụ kiện đường ống vui lòng liên hệ ngay với chúng tôi theo địa chỉ:

CÔNG TY TNHH THƯƠNG MẠI TUẤN HƯNG PHÁT

VPGD: Số 25 Liền kề 13 khu đô thị Xa La, Hà Đông, Hà Nội

Hotline: 0967.249.266

Email: Son@tuanhungphat.vn

Hoặc quý khách có thể xem trực tiếp kho hàng của chúng tôi theo địa chỉ: Ngã 3 cây xăng Tam Hiệp – Xã Đại Áng – Thanh Trì – Hà nội.
