Van điện từ 24VDC

1.Tìm hiểu khái quát về van điện từ dòng điện 24VDC

Trước hết ta tìm hiểu khái niệm van điện từ là gì? Van điện từ là dòng van được điều khiển bởi cuộn coil điện từ để giúp van đóng hoặc mở cho lưu chất đi qua. Van điện từ có tính năng đóng mở nhanh, cấu tạo đơn giản, nối lắp dễ dàng và sử dụng linh hoạt trong các ứng dụng đóng mở và điều tiết.

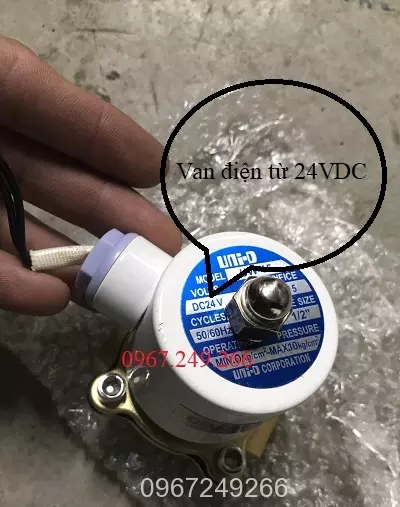

Van điện từ 24VDC là dòng van có cuộn điện từ chuyên sử dụng bằng nguồn điện DC 24V, dòng điện này thông dụng, tiết kiệm điện năng và được sử dụng rất nhiều trên thị trường hiện nay. Van có cấu tạo đa dạng từ hợp kim cứng như đồng, inox và gang sử dụng tốt cho các môi trường ăn mòn và áp suất lớn.

Van điện từ 24V có 2 kiểu nối lắp chính là mặt bích và nối ren phù hợp cho kiểu nối lắp hiện nay, van cũng có 2 dạng như các loại van điện từ khác là dạng thường đóng và thường mở. Tùy thuộc yếu tố và hệ thống sử dụng để chúng ta lựa chọn dòng đóng mở phù hợp.

Chúng tôi đang cung cấp ra thị trường rất nhiều các loại van điện từ khác nhau từ dòng điện áp cho tới cấu tạo và mẫu mã, van đạt tiêu chuẩn cao, chất lượng tốt, gia thanh đảm bảo, hàng nhậu khẩu trực tiếp từ Hàn Quốc, Đài Loan, Nhật Bản, China và Châu Âu.

>>>Dòng van điện từ tương tự: Van điện từ 220VAC

2.Thông số kỹ thuật của dòng van điện từ 24VDC

1. Dòng van: van điện từ 24VDC
2. Kích cỡ: DN15 – DN200
3. Điện áp sử dụng: 24V -DC
4. Dạng kết nối: nối bích và nối ren
5. Cấu tạo: inox, gang, đồng
6. Gioăng làm kín: cao su PTFE
7. Áp lực làm việc: 0.5bar – 10bar
8. Nhiệt độ tối đa: 0 – 180 độ C
9. Dạng van: NC – NO
10. Công dụng chính: đóng mở và điều tiết
11. Môi trường: nước, hơi, ga, xăn dầu
12. Xuất xứ: Châu Á và Châu Âu
13. Bảo hàn: 12 tháng

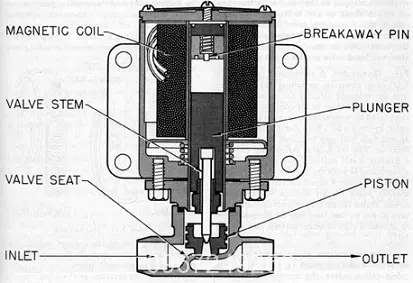

3.Cấu tạo của van điện từ 24VDC

Van điện từ 24VDC được cấu tạo từ 2 bộ phận riêng biệt nhau bao gồm:

a.Phần cuộn điện

Cuộn điện từ hay còn được gọi là cuộn coil điện có cấu tạo thân bằng đồng bao quanh, ruột bên trong là lò xo và các dây dẫn điện, cuộn điện sử dụng nguồn điện 1 chiều 24VDC để hoạt động tạo ra từ trường đóng mở van. Phía bên ngoài của cuộn điện sẽ được bao bọc bằng vật liệu cách điện để đảm bảo an toàn cho người sử dụng.

Ngoài dòng điện 24VDC ra còn có các loại điện áp sử dụng khác như 110V – 220V đều có thể giúp van hoạt động tốt, nguyên lí hoạt động của cuộn điện sẽ phụ thuộc vào dạng đóng mở của van.

b.Phần thân van

Thân van có cấu tạo từ nhiều vật liệu khác nhau để tùy chọn lắp đặt được với môi trường tương ứng, hiện nay chúng có 2 kiểu nối lắp chính là mặt bích và nối ren. Thân van có các size kích thước từ DN15 – DN200 lắp đặt cho các phi ống từ phi 21mm đến phi 219mm.

Ngoài ra bên trong thân van có cấu tạo từ các bộ phận trục van, canh van và gioăng làm kín, các bộ phận này có tác dụng giúp ngăn chặn lưu chất, đóng mở và tránh tình trạng rò rĩ chất ra bên ngoài môi trường.

4.Các loại van van điện từ 24VDC hiên nay

a.Van điện từ dòng điện 24VDC nối ren

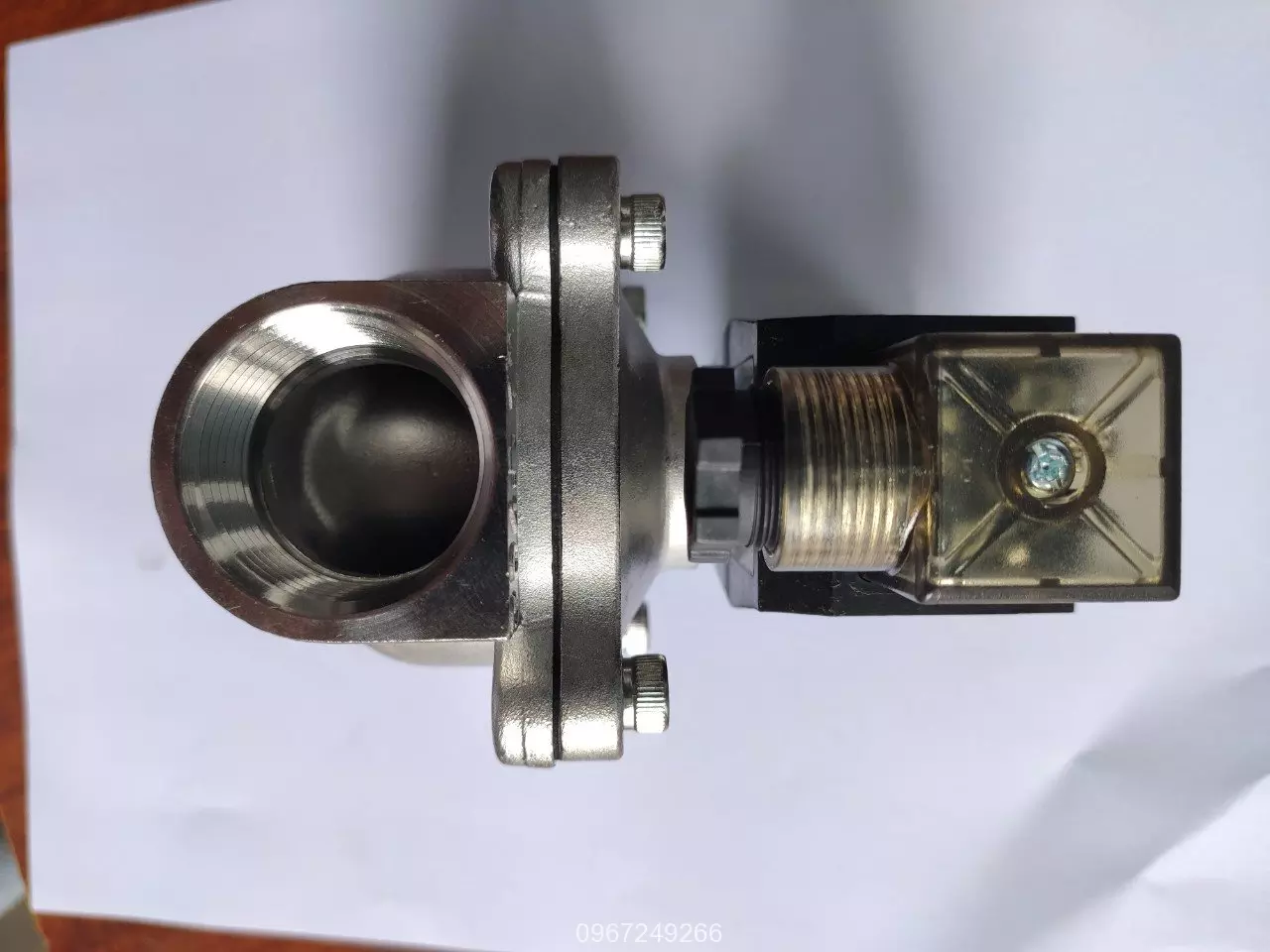

Van điện từ 24VDC nối ren là dòng van có kiểu kết nối bằng phương pháp ren vặn, các kích thước của van từ DN15 – DN50 và được lắp đặt cho những phi ống có kích thước bé, van có ưu điểm là nối lắp nhanh, kích thước nhỏ nhẹ và dễ dàng thuận tiện trong khâu lắp đặt. Hiện nay van được thấy sử dụng rất hiệu quả trong công việc tưới tiêu và nuôi trồng.

Thông số kỹ thuật:

1. Kích cỡ của van: DN15 -DN20 – DN25 – DN32 – DN40 – DN50
2. Vật liệu cấu tạo: sus304, gang, đồng
3. Kiểu nối: vặn ren
4. Dạng van: NC – NO
5. Điện áp sử dụng: 24VDC
6. Áp lực làm viêc: 0 – 10bar
7. Nhiệt độ tối đa: 0 đến 180 độ tùy theo chất liệu
8. Xuất xứ: Hàn Quốc – Đài Loan – Ytalia
9. Bảo hành; 1 năm

b.Van điện từ 24VDC nối mặt bích

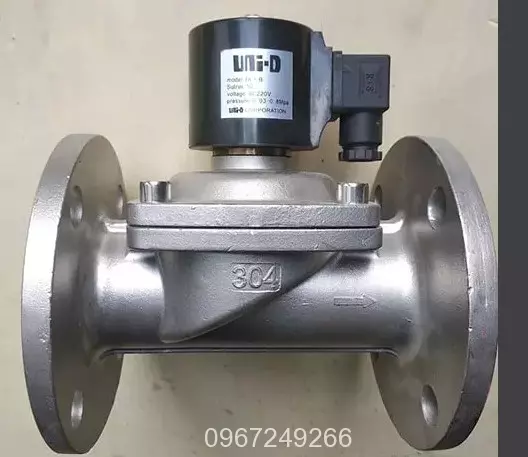

Van điện từ nối bích 24v là dòng van có kiểu kết nối bằng kiểu ép 2 mặt bích và siết nối cố định bằng bulong, mặt bích đem lại sử chắc chắn cần thiết cho van với đường ống, do loại kết nối này chỉ chủ yếu dùng cho các phi ống có kích thước trung bình trở lên nên đối với van điện từ phải từ DN50 trở lên mới có kiểu nối này.

Thông số kỹ thuật:

1. Kích cỡ của van: DN50 -DN65 – DN80 – DN100 – DN125 – DN150 – DN200
2. Vật liệu cấu tạo: sus304, gang, đồng
3. Kiểu nối: vặn ren
4. Dạng van: NC – NO
5. Điện áp sử dụng: 24VDC
6. Áp lực làm viêc: 0 – 10bar
7. Nhiệt độ tối đa: 0 đến 180 độ tùy theo chất liệu
8. Xuất xứ: Hàn Quốc – Đài Loan – Ytalia
9. Bảo hành; 1 năm

5.TỔNG KẾT DÒNG VAN ĐIỆN TỪ 24VDC

Bài viết trên chúng tôi đã khái quát chủ yếu nội dung về dòng van điện từ 24VDC , bạn đọc có nhu cầu tham khảo hoặc muốn mua sản phẩm van điện từ, van công nghiệp khác vui lòng liên lạc đến địa chỉ:
