Van bi ba ngã điều khiển khí nén

1.Mô tả sản phẩm van bi ba ngã điều khiển khí nén

a.Khái niệm sản phẩm van bi ba ngã đóng mở bằng khí nén

Van bi ba ngã điều khiển khí nén hay còn được gọi là van bi 3 hướng đóng mở bằng khí là một thiết bị dùng để phân chia dòng chảy, kiểm soát và đóng mở các chất lỏng hoặc khí trong đường ống dẫn bằng bộ điều khiển khí nén tự động được lắp trên đầu van.

Van bi điều khiển khí nén có cấu tạo khá đơn giản, trọng lượng nhẹ, được cấu tạo từ inox 304 nối lắp với đường ống theo hình thức nối ren, khi được kết hợp với đầu khí nén giúp van hoạt động nhanh chóng, giảm tối đa thời gian sử dụng cũng như điều khiển nó, nói cách khác lúc này van đã được tự động hóa hoạt động.

Với chất liệu van bi được làm từ inox 304, inox 316 hoặc nhựa có khản năng chống ăn mòn, chống oxy hóa, làm việc được với môi trường hóa chất cao. Van thường được ứng dụng trong các nhà máy sản xuất thực phẩm, dược phẩm, bệnh viện, các khu xí nghiệp hóa chất, lọc hóa dầu, khu chế biến đồ ăn, thức uống,…Với đầu đủ các kích cỡ từ DN15 – DN200, kết nối dạng lắp bích hoặc lắp ren phù hợp với mọi đường ống và nhu cầu sử dụng.

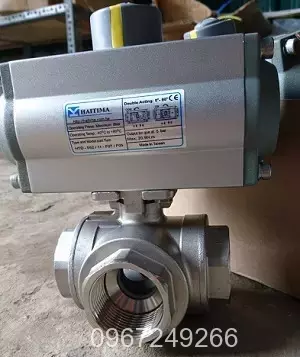

Van bi ba ngã điều khiển bằng khí nén

Hiện nay Công ty chúng tôi là đơn vị chuyên cung cấp các dòng van bi 3 ngã với các dạng chữ T hoặc chữ L, đa dạng về kích cỡ. Hàng nhập khẩu từ các ông lớn trong ngành công nghiệp van như: Hàn Quốc, Đài Loan…với thương hiệu nổi tiếng như: Kosaplus, Haitima…đảm bảo về chất lượng, giấy tờ kèm theo đầy đủ tạo lòng tin vững vàng cho khách hàng.

Liên hệ tới địa chỉ hotline: 0967.249.266 để được giải đáp và báo giá nhanh nhẩt!

>>>>>Xem thêm danh mục sản phẩm: Van điều khiển khí nén

b.Cung cấp thông số kỹ thuật của van bi 3 ngã đóng mở bằng khí nén

• Kích cỡ của van: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
• Vật liệu cấu tạo van bi: sus201, sus304, sus316
• Vật liệu cấu tạo bộ khí nén: hợp kim nhôm phủ sơn xám Eboxy
• Tiêu chuẩn: đạt tiêu chuẩn kháng bụi kháng nước IP67
• Dạng van: 3 ngã
• Kiểu phân chia: chữ T hoặc chữ L
• Kết nối: mặt bích hoặc nối ren
• Kiểu đóng mở: on/off và tuyến tính
• Tín hiệu: nhận tín hiệu đầu vào 4 – 20mA
• Áp lực bộ khí: 3bar – 8bar
• Áp lực tối đa: 10bar – 16bar
• Nhiệt độ cho phép: 0 – 180 độ C
• Thời gian đóng mở: 1 – 2s
• Môi trường sử dụng: nước, nước thải, xăng dầu
• Hãng sản xuất: Kosaplus và Haitima
• Xuât xứ: Hàn Quốc và Đài Loan
• Tình trạng: luôn đầy kho
• Bảo hành: 1 năm

2.Phân tích cấu tạo và nguyên lí hoạt động của van bi ba ngã điều khiển khí nén

a.Van bi 3 ngã khí nén có cấu tạo như thế nào?

Cũng giống như những loại van điều khiển khí nén khác, van bi ba ngã điều khiển khí nén cũng có cấu tạo tách biệt từ 2 bọ phận khác nhau, đó là van van cơ và bộ điều khiển khí nén.

*Cấu tạo van bi 3 ngã

Thân van bi gồm: thân van, bi van, ty van và gioăng làm kín. Trong đó, ty van – bi van gắn kết cố định cùng đầu điều khiển tạo nên hệ truyền động điều khiển. Thân van kết nối cùng đường ống tạo thành kết nối kín; Gioăng làm kín là bộ phận giúp làm kín giữa các bộ phận nội bộ trong thân van. Chúng có các tùy chọn khác nhau để đáp ứng các yêu cầu sử dụng khác nhau. VD van bi inox 304 có thân van, ty van, bi van bằng inox 304; gioăng làm kín teflon hoặc Viton.

Được thiết kế và chế tạo từ inox và nhựa có khả năng chống chịu ăn mòn, oxy hóa và chịu nhiệt cao. Kết nối theo dạng lắp ren hoặc lắp bích thuận tiện sử dụng cho mọi đường ống với các kích cỡ khác nhau.

Van bi 3 ngã có cấu tạo theo 2 dạng chính là dạng chữ T và dạng chữ L thông dụng:

Đối với dạng chữ T: van cho phép dòng chảy đi qua từ 2 cửa và đâu ra là một cửa giúp hồi lưu dòng chảy. Với đầu vào từ 1 cửa và đầu ra bằng một hoặc cả 2 cửa còn lại giúp chuyển hướng dòng chảy một cách tối ưu.

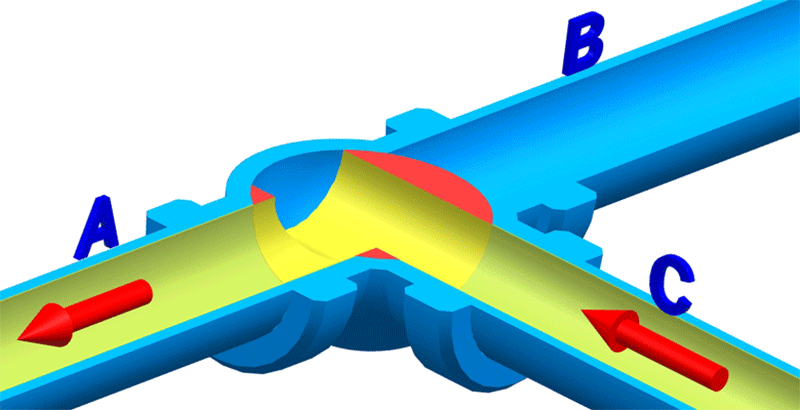

Cấu tạo và hoạt động van bi 3 ngã chữ T

Đối với dạng chữ L: van cho phép dòng chảy đi vào tiwf 1 cửa và đi ra từ cửa còn lại vuông góc với nhau giúp chuyển hướng dòng chảy một cách dễ dàng.

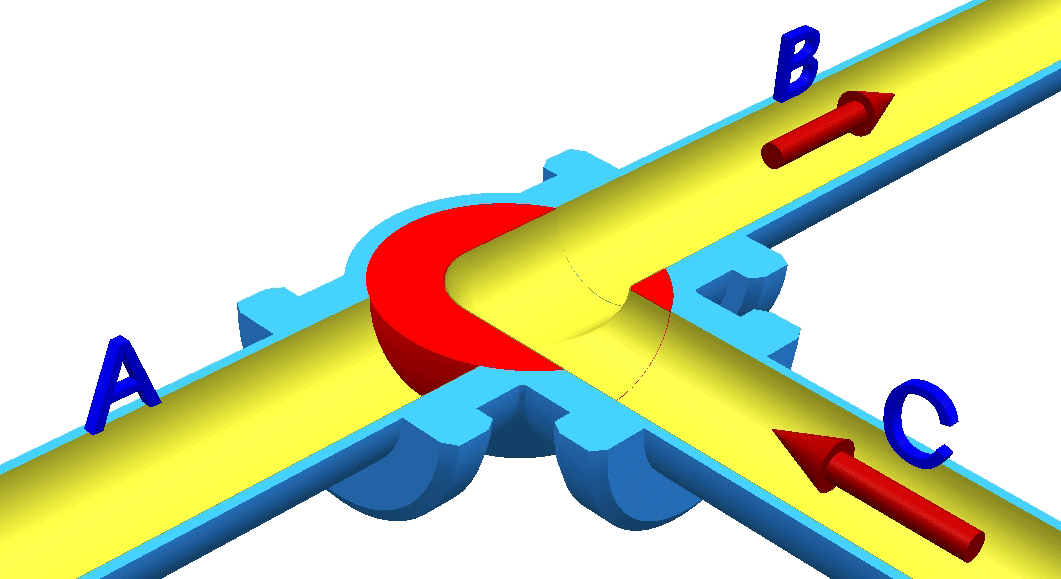

Cấu tạo và hoạt động van bi 3 ngã chữ L

*Cấu tạo của bộ khí nén

Bộ điều khiển khí nén vận hành an toàn, đóng mở nhanh; Thiết bị này cũng có một số tùy chọn như: kiểu tác động đơn – kép; Vận hành ON/OFF – tuyến tính. Sản phẩm bộ điều khiển khí nén Haitima có tiêu chuẩn chống nước IP67. Song trong điều kiện làm việc ngoài trời vẫn được khuyến cáo phải có mái che chắn.

Được thiết kế theo 2 dạng sử dụng với cùng mục đích là: hoạt động theo kiểu tác động đơn hoặc tác động kép giúp đóng mở, chuyển hướng, hồi lưu dòng chảy với tốc độ rất nhanh. Thân đầu khí được chế tại từ hợp kim nhôm nguyên khối, sơn phủ lớp sơn tĩnh điện chống bán bụi, chống ăn mòn, kéo dài tuổi thọ van. Theo công nghệ chuẩn kháng nước IP67 giúp van hoạt động bền bỉ.

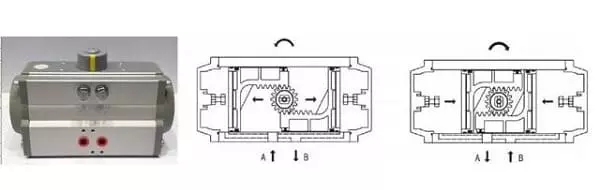

Cấu tạo bộ khí nén Haitima của Đài Loan

b.Nguyên lí hoạt động của van bi 3 ngã đóng mở bằng khí

Van bi ba ngã điều khiển khí nén hoạt động theo 2 hình thức khác nhau để phù hợp cho những đặc thù công việc của người sử dụng đó là kiểu đóng mở toàn phần và đóng mở theo góc độ.

*Dạng tác động kép

Van bi ba chiều khí nén mở ra: 2 cửa vào, 4 ống xả, đẩy hai piston ra hai bên thực hiện việc di chuyển, trục đầu ra quay ngược chiều kim đồng hồ.
Van bi ba chiều khí nén được đóng lại: 4 cổng khí nạp, 2 cổng xả khí, đẩy hai piston về phía trung tâm, trục đầu ra quay theo chiều kim đồng hồ.

*Dạng tác động đơn

Van bi ba chiều khí nén mở ra: hai cửa vào, bốn cửa ra, đẩy hai piston di chuyển sang hai bên, đồng thời nén lò xo, trục đầu ra quay ngược chiều kim đồng hồ
Van bi ba chiều khí nén được đóng lại: khi không có khí hoặc điện, lò xo đẩy hai piston để di chuyển về phía trung tâm, và trục đầu ra quay theo chiều kim đồng hồ

3.Nhận xét đánh giá chung dòng van bi ba ngã điều khiển khí nén

a.Van bi 3 hướng khí nén có những điểm mạnh nào?

• Đầu tiên sẽ là giúp người sử dụng phân chia hướng chảy của dòng chảy một cách hợp lí theo ý muốn
• Bộ khí nén đóng mở nhanh chỉ từ 1 – 2s thuận tiện sử dụng cho những hệ thống cần đóng ngắt đột ngột
• Cấu tạo từ inox304 nên có độ bền cao, chống chịu ăn mòn, oxi hóa cực cao
• Kích cỡ thiên về size nhỏ phù hợp sử dụng cho những đường ống không gian chật hẹp mà những cỡ lớn không làm được
• Bộ khí nén có thể đóng mở ở dạng on/off và tuyến tính, thích hợp cho nhiều sự lựa chọn
• Đạt tiêu chuẩn IP67 của nhà sản xuất, kháng bụi kháng nước hiệu quả, tăng độ bền
• Sản phẩm được Tuấn Hưng Phát nhập khẩu và phân phối trên toàn quốc nên quý khách có thể tuyệt đối yên tâm

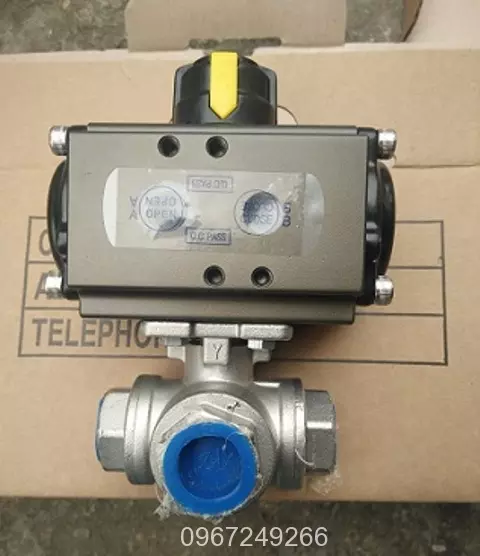

Van bi 3 ngã đóng mở bằng khí nén

b.Ứng dụng lắp đặt van bi 3 ngã điều khiển khí nén

• Sử dụng cho môi trường nước biển, nước hồ bơi, bể sinh hoạt.
• Hoạt động tốt cho môi trường hóa chất, ăn mòn
• Làm việc ổn định trong môi trường cần nhiệt độ và áp lực cao.
• Van bi 3 ngã điều khiển khí nén thường được ứng dụng cho các môi trường thông dụng như nước, dầu, khí, gas.

4.Những sản phẩm van bi ba ngã khí nén có tại Tuấn Hưng Phát

a.Van bi 3 hướng đóng mở khí nén Hàn Quốc

Sản phẩm được chúng tôi nhập khẩu trực tiếp từ nhà máy Kosaplus của Hàn Quốc, đạt tiêu chuẩn sản phẩm chất lượng cao và đã được qua nhiều năm kiểm chứng của khách hàng, Tuấn Hưng Phát tự hào về sản phẩm này.

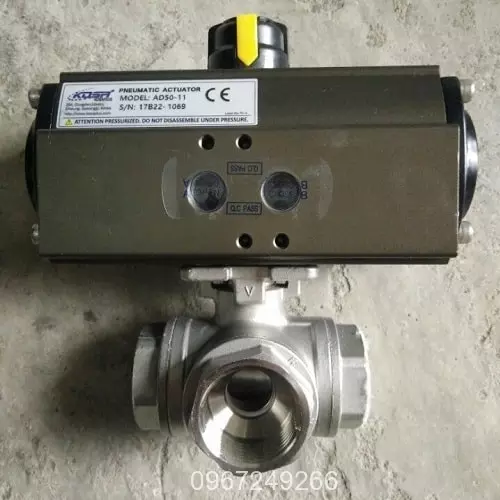

Bộ khí nén Kosaplus kết hợp với van bi 3 ngã

Thông số kỹ thuật:

• Kích cỡ của van: DN15 – DN200
• Vật liệu cấu tạo: inox 304
• Dạng van: 3 ngã
• Kiểu phân chia: chữ T hoặc chữ L
• Kết nối: mặt bích hoặc nối ren
• Kiểu đóng mở: on/off và tuyến tính
• Tín hiệu: nhận tín hiệu đầu vào 4 – 20mA
• Áp lực tối đa: 10bar – 16bar
• Nhiệt độ cho phép: 0 – 180 độ C
• Thời gian đóng mở: 1 – 2s
• Môi trường sử dụng: nước, nước thải, xăng dầu
• Xuât xứ: Kosaplus Hàn Quốc
• Tình trạng: luôn đầy kho
• Bảo hành: 1 năm

b.Van bi 3 chiều điều khiển bằng khí nén Đài Loan

Cũng giống như bộ khí nén Hàn Quốc, bộ khí nén Đài Loan được chúng tôi nhập khẩu từ nhà máy Haitima mang trong mình những ưu điểm kỹ thuật cực cao, bền bỉ, gắn bó lâu dài với người sử dụng.

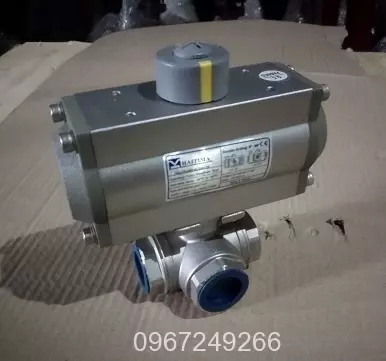

Bộ khí nén Haitima kết hợp với van bi 3 ngã

Thông số kỹ thuật:

• Kích cỡ của van: 15A, 20A, 25A, 32A, 40A, 50A, 65A, 80A, 100A, 125A, 150A, 200A
• Vật liệu cấu tạo: inox 304
• Dạng van: 3 ngã
• Kiểu phân chia: chữ T hoặc chữ L
• Kết nối: mặt bích hoặc nối ren
• Kiểu đóng mở: on/off và tuyến tính
• Tín hiệu: nhận tín hiệu đầu vào 4 – 20mA
• Áp lực tối đa: 10bar – 16bar
• Nhiệt độ cho phép: 0 – 180 độ C
• Thời gian đóng mở: 1 – 2s
• Môi trường sử dụng: nước, nước thải, xăng dầu
• Xuât xứ: Haitima của Đài Loan
• Tình trạng: luôn đầy kho
• Bảo hành: 12 tháng
