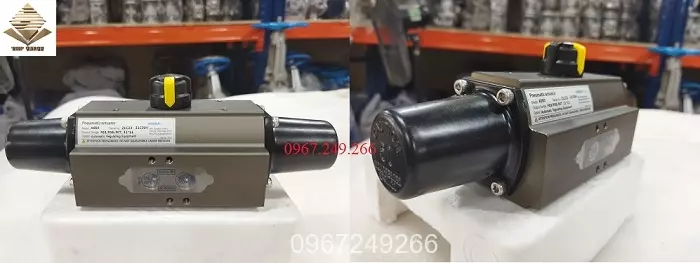

Bộ điều khiển khí nén tác động đơn

1.Bộ điều khiển khí nén tác động đơn là gì?

Bộ điều khiển khí nén tác động đơn là loại tác động khí nén có một chiều cấp khí để giúp van đóng mở nhanh chóng, hiểu đơn giản theo một cách khác đối với dạng tác động đơn chúng ta luôn luôn phải cấp nguồn khí để duy trì trạng thái mở của van, khi ta ngưng cấp van sẽ lập tức đóng lại.

Bộ khí nén tác động đơn sử dụng áp lực khí nén để đóng mở van, áp trung bình của chúng tầm khoảng từ 3bar – 8bar trong khoảng này nguồn khí không được cao hơn hoặc thấp hơn khoảng cho phép. Nếu thấp hơn 3bar bộ khí sẽ không đủ áp lực để khiển trục van mở ra và cũng ngược lại nếu nguồn khí cấp quá cao (tức cao hơn 8bar) thì sẽ nguy hiểm cho bộ khí, áp cao vượt mức cho phép.

Đối với dòng khí nén tác động đơn chúng tôi hiện nay đang nhập khẩu sử dụng cung cấp cho thị trường dòng van Kosaplus xuất xứ Hàn Quốc đạt tiêu chuẩn chất lượng cao, sử dụng đóng mở linh hoạt, lắp đặt được cho những loại van cơ thông dụng như van bi, van bướm. Ưu điểm của dòng này chính là đóng mở nhanh, chỉ sử dụng cấp khí cho một chu trình mở.

Liên hệ ngay Mr.Sơn 0967.249.266 để được tư vấn và báo giá nhanh nhất!!!

2.Cung cấp thông số kỹ thuật của bộ khí nén tác động đơn

1. Kích cỡ: AS50, AS65, AS80, AS100
2. Cấu tạo bộ thân: hợp kim nhôm cao cấp phủ sơn chống gỉ
3. Tiêu chuẩn: IP67
4. Áp lực khí nén: 3bar – 8bar
5. Dạng tác động: tác động đơn
6. Công dụng chính: để đóng mở và điều tiết
7. Đóng mở: ON/OFF và tuyến tính
8. Tín hiệu tuyến tính: 4 – 20mA
9. Lắp đặt: van bi, van bướm
10. Hãng sản xuất: Kosaplus
11. Xuất xứ: Korea – Hàn Quốc
12. Bảo hành: 12 tháng
13. Tình trạng kho: luôn có số lượng lớn
14. Giấy tờ: CO ,CQ đầy đủ

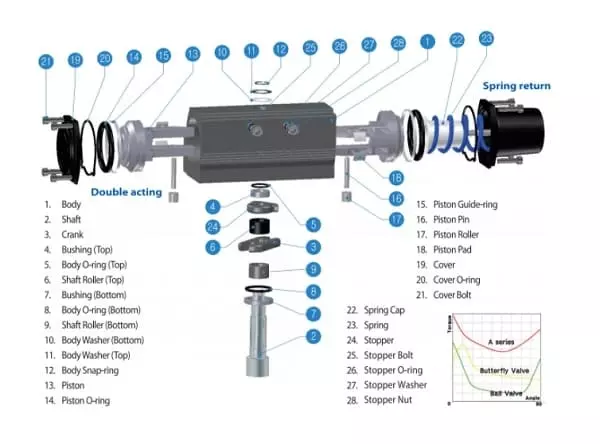

3.Cấu tạo bộ điều khiển khí nén tác động đơn

Cấu tạo của bộ khí nén tác động đơn có thiết kế khá đơn giản bao gồm: Piston, xylanh, lò xo, thanh răng chung gian, trục bánh răng chuyển đổi và các bulong, đai ốc, gioăng làm kín…

Bộ này hoạt động khi khí nén được cung cấp vào thì ép các piston, thanh răng qua 2 phía đẩy các lò xo lại tạo trạng thái Đóng/Mở của van. Và cần cung cấp khí liên tục để duy trì trạng thái đó. Khi ngừng cung cấp khí vào thì lực đàn hồi của các lò xo sẽ đẩy các piston về vị trí ban đầu đưa van về trạng thái Đóng/Mở ban đầu.

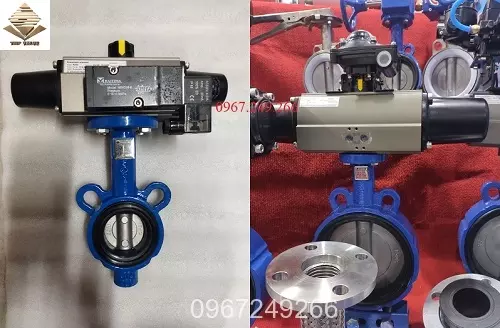

4.Có những loại van nào lắp đặt được bố khí nén tác động đơn

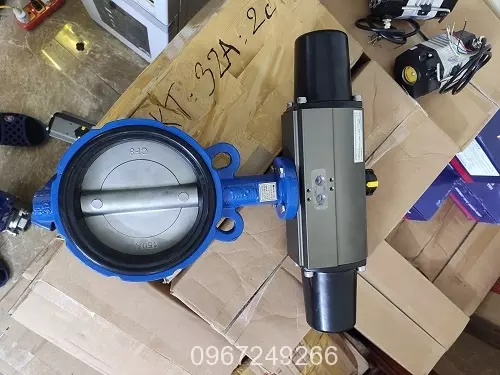

a.Van bướm đóng mở khí nén dạng đơn

Van bướm điều khiển khí nén tác động đơn là sản phẩm được lắp đặt với mục đích chính là để mở van sử dụng điều tiết trong các hệ thống cung cấp dẫn nước, hóa chất, xăng hoặc dầu. Tùy thuộc nhu cầu sử dụng chúng ta lựa chọn bộ điều khiển để giảm bớt được chi phí đầu tư van cũng như có thể phát huy hết được công dụng của van.

Để có thể dễ hiểu hơn mời các bạn tham khảo các thông số kỹ thuật của van bướm tác động đơn khí nén:

• Các size kích cỡ van: 40A, 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 400A, 500A, 600A
• Vật liệu cấu tạo của van bướm: gang cầu, inox 304, nhựa PVC
• Vật liệu cấu tạo bộ khí nén: hợp kim nhôm phủ sơn tĩnh điện đạt tiêu chuẩn IP65
• Điều khiển: tác động đơn khí nén
• Kết nối: mặt bích đa tiêu chuẩn, wafer
• Tiêu chuẩn mặt bích: JIS10K, BS PN16, ANSI, DIN
• Áp lực bộ khí: 3bar – 8bar
• Áp lực làm việc: PN16
• Đóng mở: dạng on/off và tuyến tính
• Tuyến tính: tín hiệu analog 4- 20mA
• Nhiệt độ tối đa: 0 – 180 độ C
• Công dụng chính: đóng mở và điều tiết
• Môi trường làm việc: nước, khí, hơi, xăng dầu
• Xuất xứ: Korea.
• Giấy tờ: CO, CQ đầy đủ
• Bảo hành: 12 tháng

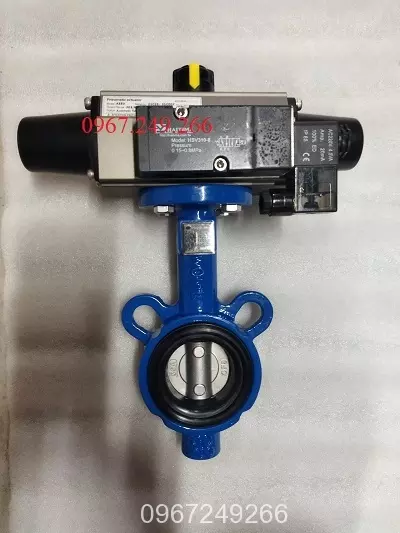

b.Van bi được điều khiển bằng khí nén dưới dạng tác động đơn

Van bi khí nén tác động đơn là dòng van có kích thước khá khiêm tốn, chỉ sử dụng cho các đường ống có kích thước từ trung bình đến nhỏ, các kích thước của van bi khí nén bao gồm từ DN15 đến DN200 với kiểu kết nối chính là nối ren và mặt bích. Tuy kích thước nhỏ nhưng dòng này lại bù lại có rất nhiều dạng khác nhau như cấu tạo thân 2 mảnh, 3 mảnh, 2 cửa và 3 cửa có thể sử dụng linh hoạt cho nhiều yêu cầu khác nhau.

Cùng tham khảo thông số kỹ thuật để nắm bắt thông tin chi tiết

1. Vật liệu van bi: Inox304, inox316, gang, nhựa PVC,.
2. Kích cỡ van: DN15 – DN150
3. Cấu tạo đầu khí: hợp kim nhôm cao cấp
4. Tiêu chuẩn kháng nước: IP67
5. Gioăng làm kín: Teflon PTFE
6. Kiểu kết nối: lắp ren hoặc lắp bích
7. Áp lực khí nén: 3BAR – 8BAR
8. Áp lực làm việc: PN16 – PN25
9. Nhiệt độ làm việc của đầu khí : -20 đến 60 độ C
10. Nhiệt độ làm việc của van bi: 0 -180 độ C
11. Môi trường làm việc: nước, hơi, khí gas, hóa chất
12. Thời gian đóng/mở: 1-3s
13. Công dụng chính: dùng để đóng mở
14. Kiểu tác động: tác động đơn
15. Xuất xứ: Hàn Quốc
16. Tình trạng hàng: Luôn có sẵn
17. Bảo hành: 12 tháng

5.Tổng kết nội dung về bộ điều khiển khí nén tác động đơn

Bài viết trên chúng tôi đã khái quát một số nội dung về bộ điều khiển khí nén tác động đơn một sản phẩm được công ty TNHH Tuấn Hưng Phát phân phối trên toàn quốc, ngoài ra chúng tôi còn cung cấp chính hãng các loại van công nghiệp, van điều khiển được nhập khẩu từ Hàn Quốc và Đài Loan. Sản phẩm đạt chất lượng cao bảo hành đầy đủ với giá thành cạnh tranh nhất.
