Van bướm inox

Van bướm inox cũng giống như các loại van bướm thông thường khác dùng để đóng mở, điều tiết hoặc kiểm soát lưu lượng trong đường ống, đặc biệt hơn dòng van này được cấu tạo toàn thân từ inox201, 304, 316 nên có đặc tính chịu nhiệt, chịu ăn mòn rất tốt.

Với cấu tạo đơn giản, nhỏ gọn, chắc chắn, bền bỉ với đa dạng kết nối và kích cỡ nên van cánh bướm inox chuyên dùng cho các hệ thống, nhà máy hóa chất, xử lí nước thải, cũng như môi trường độc hại…

Top1van đang phân phối và cung cấp số lượng rất lớn van bướm toàn thân inox với chất liệu inox304, 316, gioăng làm kín Teflon, kích cỡ đa dạng từ DN50 – DN400.

Hãy liên hệ ngay hotline: 0967.249.266 để nhận ngay báo giá!

>>>Xem thêm: Van bướm gang

Thông số kỹ thuật van bướm inox của nhà sản xuất

• Kích cỡ: DN50 – DN400
• Vật liệu cấu tạo: inox201, inox304, inox316
• Đệm: cao su PTFE(Teflon)
• Tiêu chuẩn: 2 mặt bích JIS10K, kẹp
• Áp lực làm việc: PN16
• Áp test: 21bar
• Nhiệt độ: -10 đến 180 độ C
• Môi trường làm việc: nước, nước thải, hóa chất, hơi nóng
• Xuất xứ: Hàn Quốc, Trung Quốc, Malaysia
• Tình trạng: luôn sẵn hàng
• Bảo hành: 12 tháng

Tìm hiểu sâu hơn về cấu tạo cũng như nguyên lí sử dụng của van bướm inox

Van bướm inox có cấu tạo như thế nào?

Cấu tạo của dòng van bướm inox nhìn chung cũng khá giống với các dòng van bướm khác gồm có các bộ phận chính như:

*Thân: đây là bộ phận chính của toàn thân, giúp kết nối các chi tiết nhỏ lại với nhau để tạo thành một khố hoàn chỉnh. Thân van được làm hoàn toàn bằng inox không gỉ nên rất chắc chắn, chịu được ăn mòn cũng như áp lực tốt.

*Ty van: hay còn gọi là trục van, cũng được làm bằng inox có nhiệm vụ truyền lực chuyển động từ bộ phận tay quay đến đến đĩa van khiến van đóng mở theo nhu cầu người sử dụng.

*Đĩa van: hay còn được gọi là cánh van, có dạng cánh bướm nên được gọi theo tên là van bướm, bộ phận này được ngâm trực tiếp với lưu chất, xoay theo 1 chiều hướng nhất định để ngăn cản hoặc cho dòng chảy đi qua.

*Gioăng làm kín: gioăng với tên gọi khác là đệm làm kín được làm bằng nhựa PTFE hay là Teflon có thể chịu được ăn mòn, nước thải hoặc các loại axit loãng, tác dụng của gioăng làm kín là để đảm bảo độ kín thít cho với đường ống, tránh bị rò rĩ cũng như trào ngược lưu chất quay trở lại.

*Điều khiển: đây là bộ phận dùng để điều khiển van đóng mở, đa số sẽ được sử dụng là gạt hoặc tay quay nằm ở đầu van. Ngoài ra van còn được lắp thêm bộ phận điều khiển tự động bằng moter điện hoặc khí nén để giúp van hoạt động hiệu quả và tiện lợi hơn cho người sử dụng.

Ngoài những bộ phận chính kể trên còn có những linh kiện nhỏ đi kèm theo van như bulong đai ốc và chi tiết cấu thành nên van khác…

Vận hành van bướm inox ra làm sao?

Bạn đã biết cách vận hành van bướm hay chưa??? Sau đây chúng tôi xin hướng dẫn tới các bạn cách điều khiển van bướm inox bằng cả dạng cơ và tự động nhé:

*Đối với van cơ: Van điều khiển cơ tức là chúng ta điều khiển bằng chính sức lực của con người, thông thường đối với van bướm inox hoặc các loại van bướm khác sẽ sử dụng bằng tay gạt và tay quay.

Đầu tiên đối với tay gạt chúng ta bóp cò mỏ vịt ở đầu van đồng thời xoay theo chiều kim đồng hồ tức trục van chuyển động khiến cánh van từ từ mở ra, khi ở ngưỡng mở hoàn toàn chúng ta dừng lại sẽ có bộ phận bánh răng nằm ngay dưới tay gạt giữ van luôn luôn ở tư thế mở và muốn đóng van thì chúng ta làm ngược lại.

Còn với dạng tay quay chúng được hỗ trợ thêm bánh răng trợ lực, thông thường tay quay sẽ được áp dụng cho các size van lớn để giảm sức lực cho người điều khiển. Chúng ta quay van từ từ theo một chiều nhất định đồng thời có bộ phận hiển thị đóng mở nằm ở đầu hộp số sẽ cho chúng ta nắm bắt được trạng thái của van.

*Đối với van tự động: van bướm inox được điều khiển tự động bằng 2 dạng chính là ở:

Điều khiển bằng moter điện: lúc này bộ phận điều khiển tay gạt hoặc tay quay sẽ được tháo ra và thay vào đó là moter điện gắn trực tiếp vào trục van. Bộ điện sử dụng nguồn 220v và 24v hoạt động sinh ra cơ năng khiến van đóng mở theo ý muốn. Ngoài có thể đóng mở bằng 1 góc 90 độ ra, van bướm điện inox còn có thể đóng mở theo tín hiệu tuyến tính 4 – 20mA điều chỉnh theo góc độ của người sử dụng.

Điều khiển bằng khí nén: Cũng giống như van điện, van bướm khí nén inox được lắp đặt để van hoạt động tốt hơn, ưu điểm của dòng này là van đóng mở nhanh, hiệu quả nhưng nhược điểm là tạo ra tiến gồn lớn khi đóng mở và phải cung cấp nguồn áp khí nén từ 3bar – 8bar.

Đánh giá chung về dòng van cánh bướm inox

Vì sao lại lựa chọn sử dụng van bướm inox

Đối với dòng van bướm inox quý khách có thể tuyệt đối yên tâm về chất lượng và độ bền của nó đem lại như:

• Cấu tạo đơn giản, hoạt động hiệu quả cao
• Được làm từ inox toàn phần nên có độ bền cao, chịu nhiệt, chịu ăn mòn, thích hợp cho nhiều loại môi trường khắc nghiệt
• Lắp đặt dễ dàng, thuận tiện cho thay thế cũng như bảo dưỡng
• Đa dạng kiểu điều khiển như tay gạt, tay quay có thể thay thế tự động bằng bộ điều khiển điện hoặc khí nén
• Kích cỡ có từ size DN50 – DN400 sử dụng được cho nhiều loại đường ống có kích thước lớn
• Giá thành tương đối rẻ, phù hợp với túi tiền người mua hàng
• Được phân phối bởi Tuấn Hưng Phát nên quý khách có thể hoàn toàn yên tâm về chất lượng sản phẩm cũng như giá thành của chúng tôi

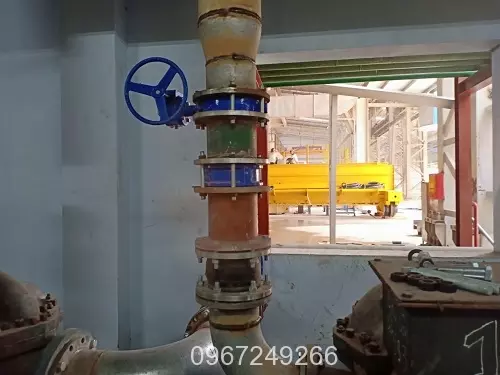

Ứng dụng van bướm inox

Van bướm inox được sử dụng nhiều trong các nhà máy sản xuất, chế biến lương thực thực phẩm, hóa chất, xăng dầu…

Hoạt động tốt trong các môi chất như lỏng, khí, hơi, dung dịch, nước muối, axit loãng hoăc bazo…

Một số loại van bướm inox mà Tuấn Hưng Phát đang cung cấp trên thị trường

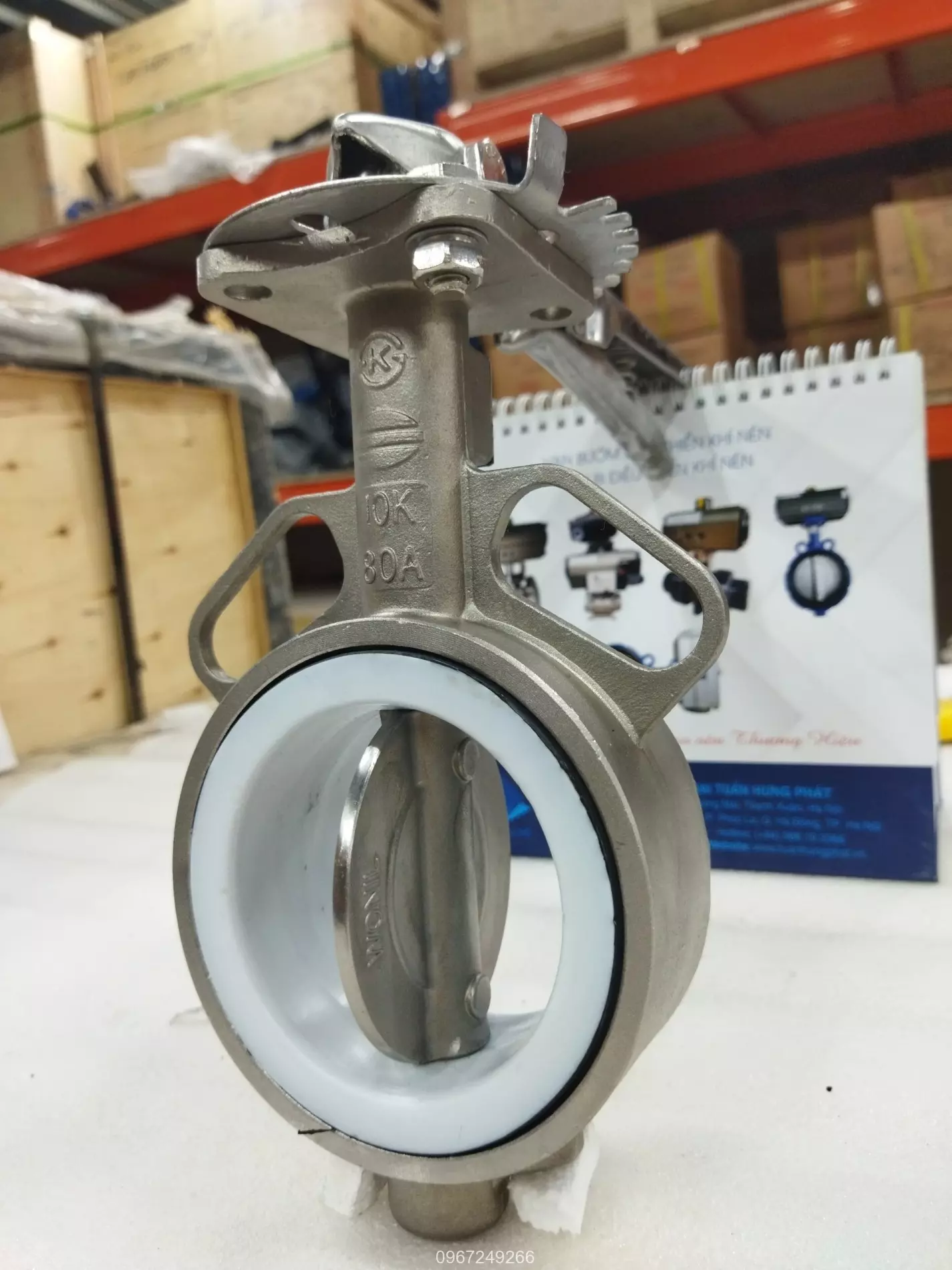

Van bướm inox tay gạt

Van bướm inox tay gạt hiện nay khá phổ biến và thông dụng, bộ phận tay gạt đóng mở nhanh chóng tiện lợi, sử dụng cũng khá đơn giản khi ta chỉ cần bóp cần gạt dạng mở vịt và xoay là có thể mở van và ngược lại.

Thông số kỹ thuật của nhà sản xuất

• Kích cỡ: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400.
• Vật liệu: inox 201, inox 304, inox 316
• Kiểu điều khiển: tay gạt
• Gioăng: Teflon
• Áp lực: 16kg/cm2
• Nhiệt độ: 0 – 200 độ C
• Kết nối: mặt bích
• Xuất xứ: Hàn Quốc, Trung Quốc, Malaysia

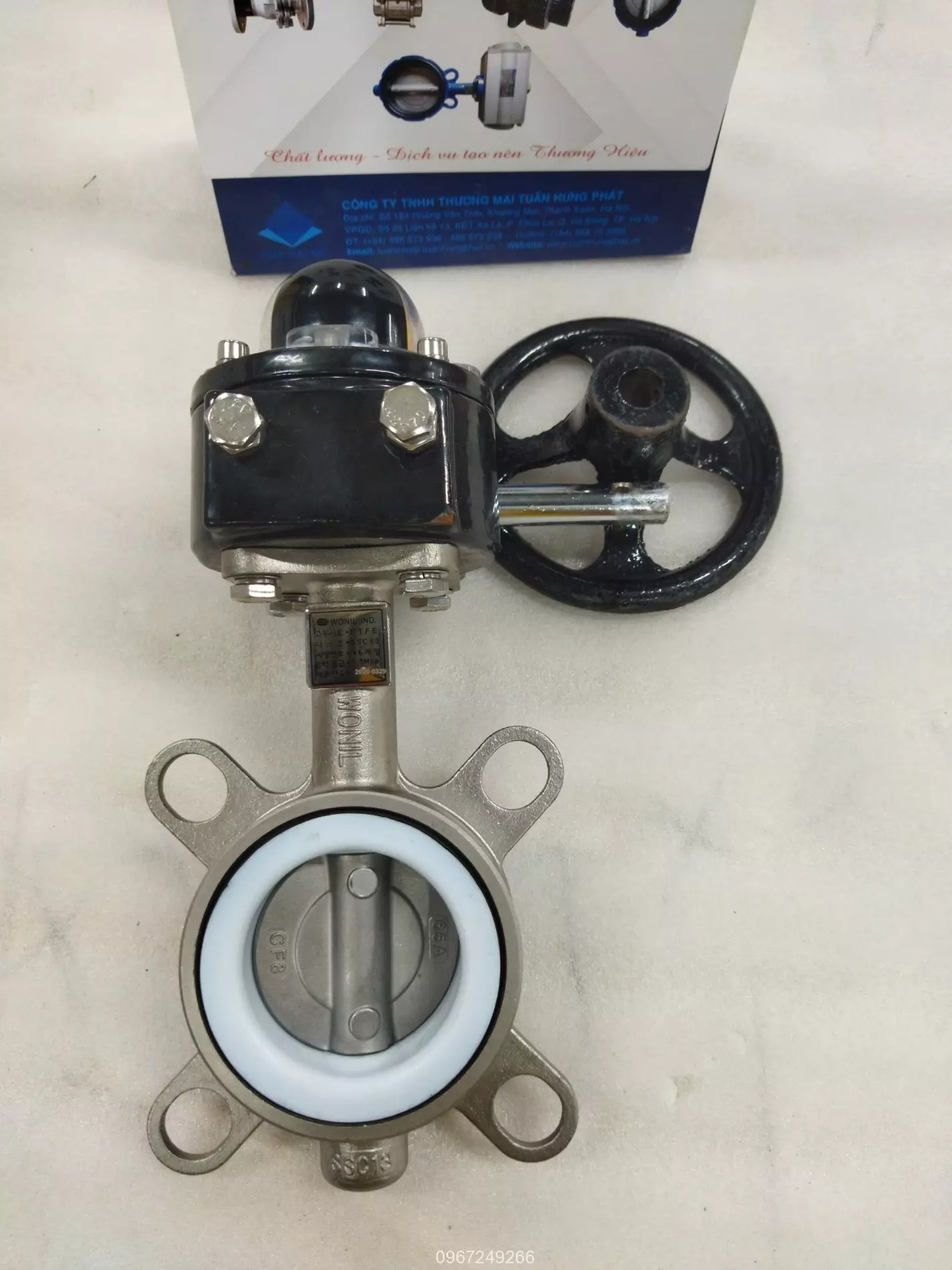

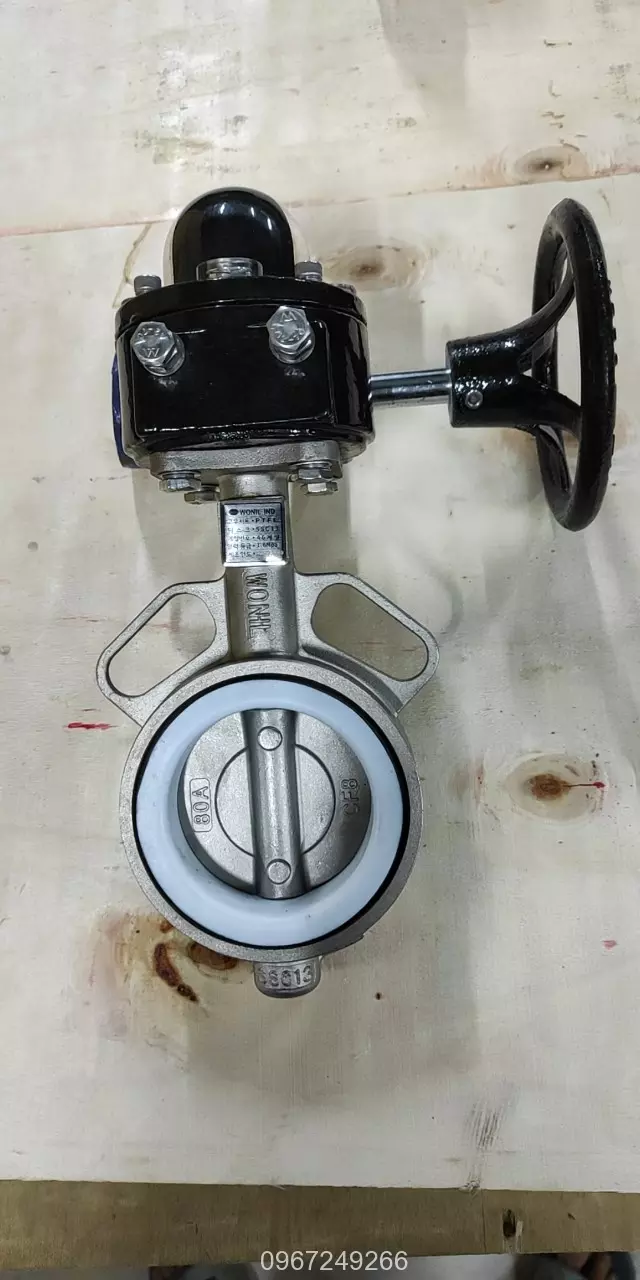

Van bướm toàn thân inox tay quay

Van cánh bướm inox điều khiển tay quay được sử dụng để giảm đi sức lực của con người, giúp chúng ta vận hành đóng mở van một cách nhẹ nhàng và nhanh chóng hơn bộ phận tay gạt rất nhiều.

Thông số kỹ thuật của nhà sản xuất

• Kích cỡ: DN50 – DN400.
• Vật liệu: inox 201, inox 304, inox 316
• Kiểu điều khiển: tay quay vô lăng
• Gioăng: Teflon
• Áp lực: 16kg/cm2
• Nhiệt độ: 0 – 200 độ C
• Kết nối: Wafer
• Xuất xứ: Hàn Quốc, Trung Quốc

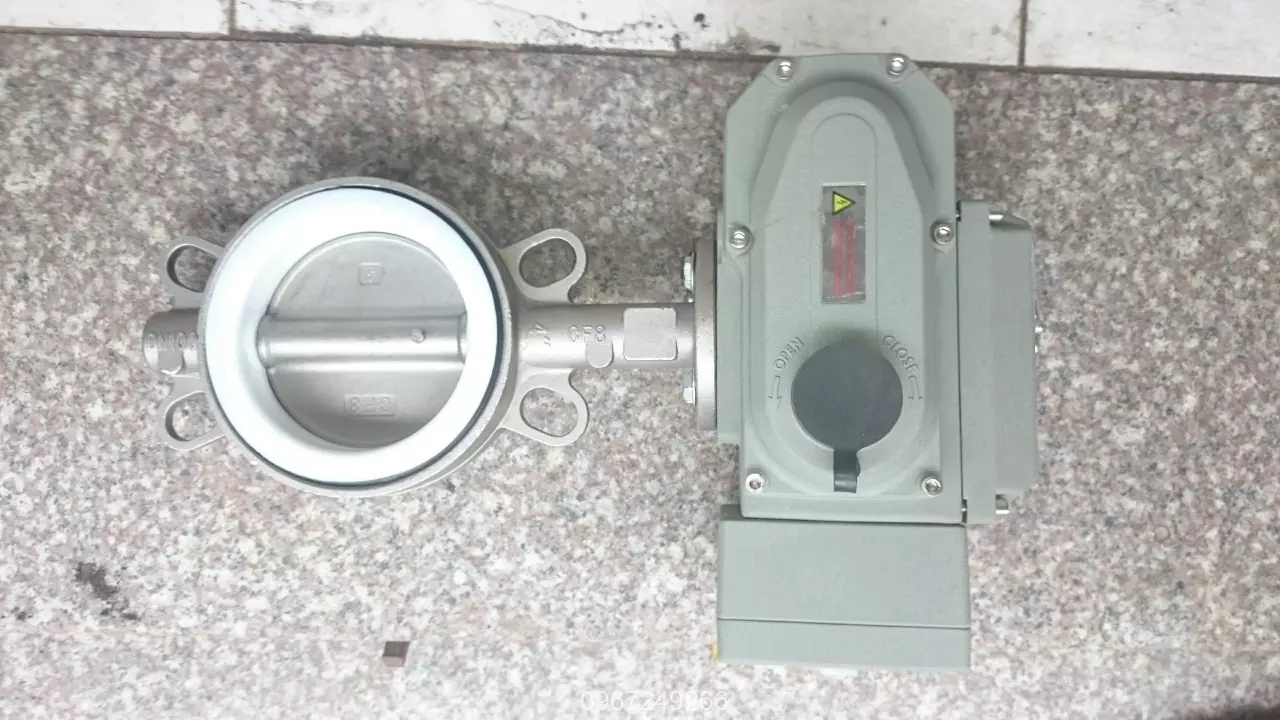

Van bướm inox điều khiển bằng điện

Để thay thế kiểu điều khiển thủ công, người ta đã thay thế kiểu điều khiển bằng tay gạt hoặc tay quay bằng bộ điều khiển điện. Bộ điều khiển hoạt động bằng dòng điện 220V, 24V giúp van đóng mở toàn phần hoặc đóng mở điều tiết theo nhiều góc độ khác nhau.

Thông số kỹ thuật của nhà sản xuất

• Kích cỡ: DN40 – DN300.
• Gioăng: Teflon – PTFE
• Trục và cánh van: inox 304
• Điện áp: 220VAC, 24VDC
• Tiêu chuẩn: IP67
• Kiểu đóng mở: ON/OFF hoặc tuyến tính
• Nhiệt độ: 0 – 200 độ C
• Thương hiệu: Kosaplus, Haitima
• Xuất xứ: Hàn Quốc, Trung Quốc
• Tình trạng: luôn sẵn hàng
• Bảo hành: 12 tháng

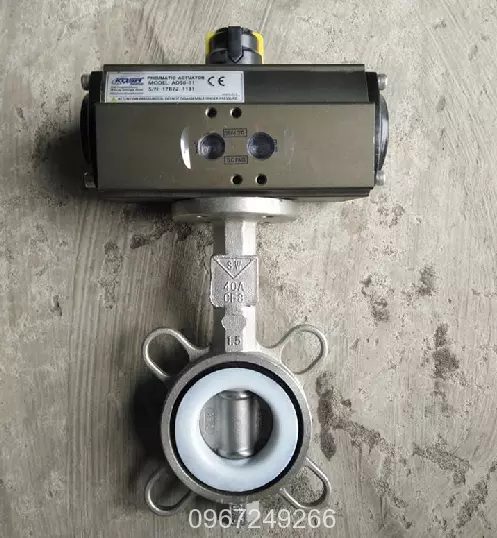

Van bướm inox điều khiển khí nén

Cũng giống như bộ điều khiển điện, van bướm inox khí nén được thay thế bằng bộ khí nén. Van hoạt động nhờ áp lực của bộ khí giúp van đóng hoặc mở, chúng có 2 dạng điều khiển là tác động đơn hoặc tác động kép.

Thông số kỹ thuật của nhà sản xuất

• Kích cỡ: DN40 – DN300.
• Gioăng: Teflon – PTFE
• Trục và cánh van: inox 304
• Áp khí nén đóng mở: 3bar – 8bar
• Tiêu chuẩn: IP67
• Kiểu đóng mở: tác động đơn hoặc tác động kép
• Nhiệt độ: 0 – 200 độ C
• Thương hiệu: Kosaplus, Haitima
• Xuất xứ: Hàn Quốc, Trung Quốc
• Tình trạng: luôn sẵn hàng
• Bảo hành: 12 tháng

Vì sao lại lựa chọn Tuấn Hưng Phát làm đơn vị mua van cánh bướm inox

Chúng tôi đã trải qua 15 năm kinh nghiệm trong ngành cung cấp phân phối van công nghiệp, đã mang đến cho quý khách, công ty, dự án nhà thầu những sản phẩm chất lượng tốt nhất

Đến với chúng tôi quý khách sẽ yên tâm và hài lòng bởi những cam kết sau đây:

• Đảm bảo 100% hàng mới đúng thùng, nguyên đai nguyên kiện
• Giấy tờ CO, CQ xuất xứ, đảm bảo uy tín chất lượng đã qua kiểm định
• Bảo hành đổi trả sản phẩm trên tất cả các sản phẩm trong vòng 12 tháng
• Tư vấn lắp đặt hỗ trợ kỹ thuật mọi lúc mọi nơi cùng với đội ngũ nhân viên kinh doanh kỹ thuật chu đáo, nhiệt tình
•  Kho hàng rộng 12000m2 luôn có sẵn hàng để phục vụ khách hàng nhanh nhất
• Giá thành đảm bảo, cạnh tranh, luôn đưa chữ tín làm hàng đầu
• Hỗ trợ giao hàng toàn bộ nội thành Hà Nội
• Tuấn Hưng Phát luôn đồng hành trên con đường các bạn!

Địa chỉ mua hàng van bướm inox uy tín, giá rẻ nhất Hà Nội

Bài viết trên chúng tôi đã giới thiệu chi tiết về dòng van bướm inox đang được sử dụng nhiều hiện nay, bạn đọc có thể đánh giá và nhận xét hoặc cần báo giá mua van vui lòng liên hệ về số hotline: 0967.249.266 hoặc gửi thư về phòng email: son@tuanhungphat.vn

Công ty TNHH Tuấn Hưng Phát là đơn vị chuyên cung cấp các loại van công nghiệp, van điều khiển tự động, các loại thiết bị đo và phụ kiện đầy đủ với số lượng hàng hóa có sẵn lớn, kho hàng rộng, hàng nhập khẩu đầy đủ giấy tờ đảm bảo chất lượng sẽ luôn luôn sẵn sàng để được phục vụ quý khách hàng mọi lúc mọi nơi.
