Van bướm toàn thân inox
Miễn phí vận chuyển
Error: Contact form not found.
Error: Contact form not found.
Mô tả
1.Van bướm toàn thân inox
Van bướm toàn thân inox là dạng van cánh bướm có chất liệu thân van từ inox 201 – 304 hoặc 316, van có tính chất cứng, bền bỉ, có sức chống chịu cao. Cánh van có dạng đôi cánh bướm kết hợp thân bằng inox nên được người ta gọi với tên dễ nhờ là van bướm toàn thân inox hoặc van bướm inox.
Van cánh bướm inox có các loại kích thước từ DN40 – DN400, kết nối với đường ống theo dạng mặt bích kẹp wafer, điều khiển thủ công theo dạng tay gạt và tay quay vô lăng, đối với các hệ thống cần tự động hóa chúng được thay thế bằng bộ điều khiển điện hoặc điều khiển khí nén để giúp van hoạt động linh hoạt hiệu quả hơn.

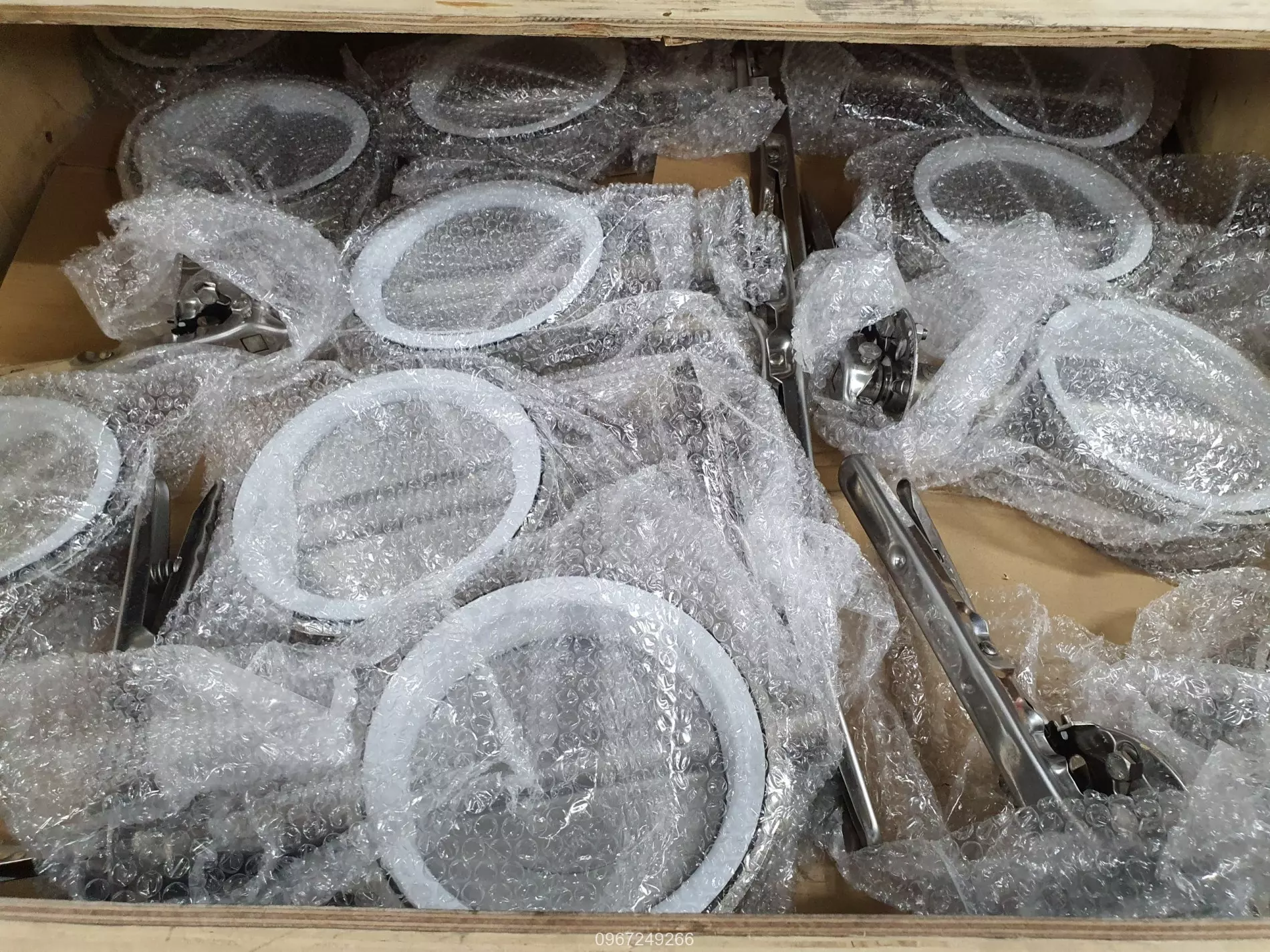

Xuất xứ của van cũng rất đa dạng từ nhiều thương hiệu khác nhau, chúng tôi công ty Tuấn Hưng Phát tin tưởng phân phối hãng van Wonil Korea ra thị trường Việt Nam hiện tại. Van đạt chất lượng cao, kích thước đầy đủ, sử dụng bền bỉ và giá thành hợp lí và quan trọng bảo hành van 12 tháng kể từ ngày mua.
Liên hệ 0967.249.266 để được tư vấn mua hàng và hỗ trợ kỹ thuật!!!
>>>Sản phẩm liên quan: Van bướm thân gang cánh inox
2.Thống số kỹ thuật của van bướm toàn thân inox
- Loại van: van bướm
- Kích cỡ: DN40 – DN400
- Vật liệu cấu tạo van: inox 304, 316, 201
- Trục van: inox 304
- Cánh van: inox 304
- Gioăng làm kín: Teflon, PTFE
- Kết nối: mặt bích, wafer
- Điều khiển: tay gạt và tay quay, bộ điện, khí nén
- Áp lực làm việc: PN16
- Nhiệt độ tối đa: 0 – 180 độ C
- Công dụng chính: dùng đóng mở và điều tiết
- Môi trường có thể sử dụng: nước sạch, nước thải, hóa chất,xăng dầu
- Xuất xứ:: Korea – Hàn Quốc
- Bảo hành: 1 năm
- Kho hàng: Hà Nội & Hồ Chí Minh
3.Tìm hiểu về cấu tạo và cách điều khiển van bướm toàn thân inox
a.Mô tả cấu tạo của van bướm inox
Như các bạn đã biết về cấu tạo của các loại van bướm ở những bài viết khác của chúng tôi, đa số chúng có hình dạng và cấu tạo khác nhau chỉ khác nhau ở chất liệu cấu thành nên van. Chúng tôi xin sơ lược lại cấu tạo của dòng van bướm inox như sau:
- Thân của van: là bộ phận dùng để kết nối với đường ống, bộ phận chính liên kết các chi tiết khác lại với nhau. Thân được làm bằng inox 304 hoặc 316 có màu xám bạc, rất chắc chắn, trọng lượng van ở dạng trung bình. Thân van do được làm bằng inox nên có độ cứng độ bền cao, chịu nhiệt và áp suất khá tốt.
- Trục van: trục van là bộ phận kết nối từ tay gạt xuống tới đĩa van, được làm từ inox và có hình trụ thẳng đứng được thiết kế nằm lọt trong ruột van.
- Đĩa: đĩa van có dạng cánh bướm, bộ phận này tiếp xúc trực tiếp với lưu chất có công dụng đóng hoặc mở van. Cũng giống như những bộ phận khác cánh của van cũng được làm 100% từ inox
- Gioăng: gioăng là bộ phận làm kín có chức năng ổn định chống rò rĩ, trào ngược lưu chất, thường đối với inox bộ phận này sẽ được làm bằng cao su teflon để có thể chịu được nhiệt độ cao.
- Điều khiển: bộ phận điều khiển van có nhiều dạng, đối với dạng cơ là tay gạt, tay quay được làm bằng thép điều khiển dễ dàng. Dạng tự dộng được điều khiển bằng bộ moter điện và xilanh khí nén giúp van đóng mở linh hoạt và nhạnh chóng.
b.Nguyên lí hoạt động của van bướm toàn thân inox
Nguyên lí hoạt động và cách sử dụng van cánh bướm inox rất đơn giản và dễ hiểu. Đầu tiên khi van đang ở trạng thái đóng tức cánh van song song với thân, chúng ta sử dụng bộ phận điều khiển để xoay đồng thời lúc này cánh van sẽ chuyển động theo chiều hướng của bộ điều khiển tới khi nào cánh van vuông góc với thân tức lúc đó van đã chuyển qua trạng thái mở hoàn toàn.
Đối với dòng tự động chúng được gắn trực tiếp các thiết bị điều khiển lên trên đầu van, với kiểu điều khiển điện chúng được sử dụng bằng nguồn điện 220v, 24v hoặc 380v. Với khí nén chúng được điều khiển bằng áp lực khí nén để giúp van đóng mở, áp khí mặc định để van hoạt động từ 2bar – 8bar.
4.Phân loại van bướm toàn thân inox hiện nay
Hiện nay các dạng van bướm toàn thân inox được chia làm nhiều dạng như sau:

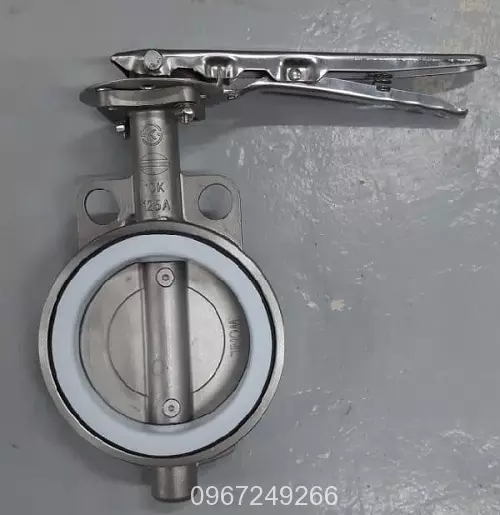

a.Van bướm inox tay gạt
Van bướm inox tay gạt là dòng khá phổ biến hiện nay, sử dụng điều khiển nhanh, hiệu quả, kích thước từ DN40 – DN125 đối với các kích thước lớn hơn phải dùng bằng kiểu tay quay vô lăng để giảm sức lực điều khiển.
Tham khảo thông số kỹ thuật:
– Loại van: van bướm inox tay gạt
– Cấu tạo: toàn thân bằng inox
– Điều khiển: tay gạt
– Kết nối: mặt bích
– Áp lực làm việc: PN16
– Nhiệt độ tối đa: 0 -180 độ C
– Sử dụng cho: nước, nước nóng, hóa chất và các chất ăn mòn
– Tác dụng: sử dụng để đóng mở và điều tiết
– Xuất xứ: Hàn Quốc và Đài Loan
– Bảo hành: 1 năm
b.Van cánh bướm inox tay quay
Tay quay có dạng như vô lăng của ô tô, chúng ta điều khiển một cách dễ dàng bằng kiểu xoay tròn, chúng có bánh răng trợ lực để giúp chúng ta giảm bớt sức lực khi điều khiển, chúng được áp dụng từ DN150 – DN400.
Tham khảo thông số kỹ thuật:
– Loại van: van bướm inox tay quay
– Cấu tạo: toàn thân bằng inox
– Điều khiển: tay quay
– Kết nối: mặt bích
– Áp lực làm việc: PN16
– Nhiệt độ tối đa: 0 -180 độ C
– Sử dụng cho: nước, nước nóng, hóa chất và các chất ăn mòn
– Tác dụng: sử dụng để đóng mở và điều tiết
– Xuất xứ: Hàn Quốc và Đài Loan
– Bảo hành: 1 năm
c.Van bướm inox toàn thân điều khiển điện
Đây là dạng van tự động được thay thế các kiểu thủ công, ưu điểm lớn nhất của van bướm inox điều khiển điện là hoạt động tự động, kiểu soát và điều tiết lưu chất rất tốt. Van có thể điều khiển van dưới 2 dạng đóng mở là ON/OFF và tuyến tính, sử dụng nguồn điện 220V và 24V để có thể hoạt động.
Tham khảo thông số kỹ thuật:
– Loại van: van bướm inox điều khiển bằng điện
– Cấu tạo: toàn thân bằng inox
– Điều khiển: bằng moter điện
– Điện áp: 24v – 220v- 380v
– Đóng mở: ON/OFF và tuyến tính
– Tín hiệu: analog 4 – 20mA
– Kết nối: mặt bích
– Áp lực làm việc: PN16
– Nhiệt độ tối đa: 0 -180 độ C
– Sử dụng cho: nước, nước nóng, hóa chất và các chất ăn mòn
– Tác dụng: sử dụng để đóng mở và điều tiết
– Xuất xứ: Hàn Quốc và Đài Loan
– Bảo hành: 1 năm
d.Van bướm inox toàn thân điều khiển khí nén
Cũng giống như bộ điều khiển điện, bộ khí nén giúp van hoạt động đóng mở kiểm soát dễ dàng hơn, điểm mạnh của dòng này đóng mở rất nhanh chỉ từ 2-3s. Để có thể sử dụng van chúng ta phải cấp nguồn khí nén từ 3bar – 8bar để giúp van hoạt động. Van cũng có 2 chức năng điều khiển là đóng mở ON/OFF và tuyến tính. Riêng với đầu cấp khí chúng còn có 2 dạng là tác động đơn và tác động kép.
Tham khảo thông số kỹ thuật:
– Loại van: van bướm inox điều khiển khí nén
– Cấu tạo: toàn thân bằng inox
– Điều khiển: khí nén
– Dạng bộ khí: tác động đơn và tác động ké
– Đóng mở: ON/OFF và tuyến tính
– Tín hiệu: analog 4 – 20mA
– Kết nối: mặt bích
– Áp lực làm việc: PN16
– Nhiệt độ tối đa: 0 -180 độ C
– Sử dụng cho: nước, nước nóng, hóa chất và các chất ăn mòn
– Tác dụng: sử dụng để đóng mở và điều tiết
– Xuất xứ: Hàn Quốc và Đài Loan
– Bảo hành: 1 năm
5.Bạn đã có địa chỉ mua van bướm toàn thân inox chất lượng hay chưa?
Tuấn Hưng Phát chúng tôi hiện nay đang là đơn vị cung cấp các loại van công nghiệp và van điều khiển lớn nhất miền Bắc hiện nay. Các sản phẩm van của tôi hiện tại đều được nhập khẩu trực tiếp từ nhà máy Hàn Quốc và Đài Loan, đạt tiêu chuẩn cao, chất lượng tốt, giá thành cạnh tranh.
