Van bi inox mặt bích
Miễn phí vận chuyển
Mô tả

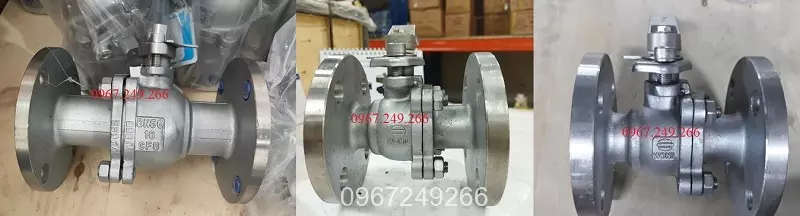

1.Mô tả về dòng van bi inox mặt bích
Van bi inox mặt bích là dòng van bi có cấu tạo từ inox 304 và 316 được nối lắp với với đường ống bằng phương pháp nối bích hay còn gọi là mặt bích. Van đem lại sự chắc chắn bền bỉ cho người sử dụng, ngoài ra chất liệu inox và gioăng teflon của van giúp chúng có thể chịu được áp lực và nhiệt độ rất cao.
Van bi inox nối bích có các dãy kích thước từ DN50 trở lên, điều khiển van bằng kiểu vận hành tay gạt, tay quay hoặc điều khiển điện, khí nén. Đối với kiểu dạng lắp bích van có nhiều tiêu chuẩn lắp đặt khác nhau tùy thuộc theo nhà sản xuất, hiện nay có các tiêu chuẩn mặt bích như BS, JIS, DIN, hoặc ANSI. Để không phải nhầm lẫn khi lắp đặt chúng ta nên tìm hiểu tiêu chuẩn của loại van mình đang cần mua là gì nhé!

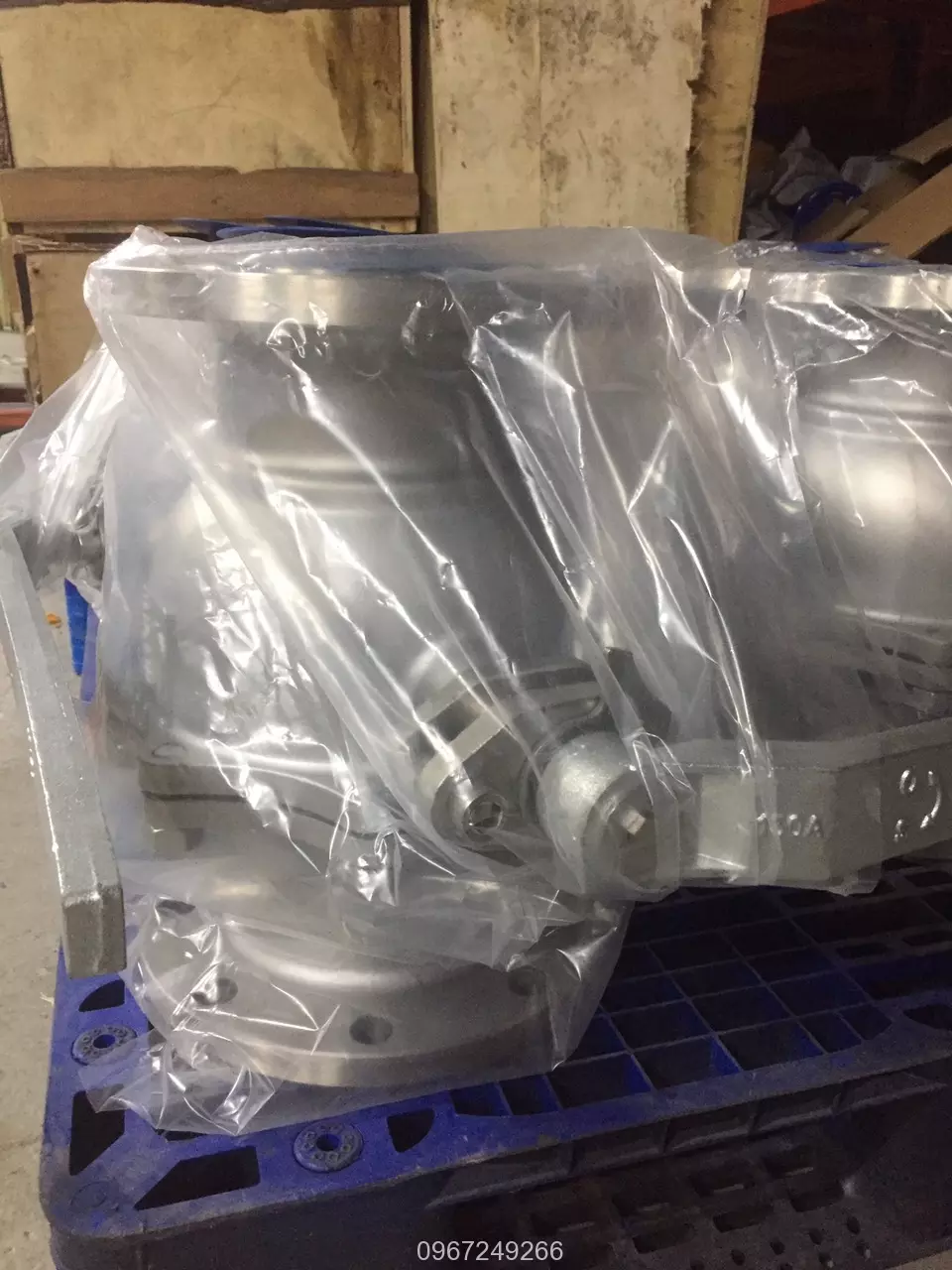

Hiện nay dòng van bi inox mặt bích được sử dụng rộng rãi và được ứng dụng cho nhiều các loại hệ thống khác nhau như PCCC, Chile, các hệ thống xử lí nước, nhà máy hóa học, chế biến và sản xuất thực phẩm…với rất nhiều xuất xứ của van trên thị trường hiện nay, chúng tôi công ty Tuấn Hưng Phát đang lựa chọn tin tưởng sử dụng dòng van bi inox nối ren và nối bích của hãng Wonil Hàn Quốc, Đài Loan, Nhật Bản và China.
Van nhập khẩu tại chúng tôi cam kết 100% chính hãng, có tem mác bảo hành đầy đủ, sản phẩm đạt chất lượng cao đã qua nhiều năm kiểm chứng, giấy tờ xuất nhập đầy đủ. Đối với những khách hàng ở khu vực Hà Nội chúng tôi sẽ miễn phí hoàn toán phí giao hàng, hỗ trợ bảo hành và tư vấn lắp đặt miễn phí.
Bạn đang có thắc mắc về các dòng van công nghiệp hoặc có nhu cầu mua van hãy nhấc máy lên và gọi ngay về số hotline trực tuyến 24/24: 0967.249.266 để được tư vấn nhanh nhất!!!
>>>Xem thêm: Van bi có tán
2.Cung cấp thông số kỹ thuật và cấu tạo của van

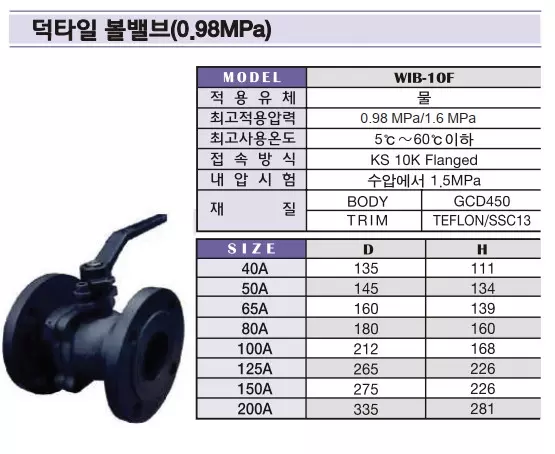

a.Tìm hiểu thông số kỹ thuật van bi inox mặt bích
Chúng tôi xin cung cấp các thông số kỹ thuật của dòng van bi inox mặt bích như sau:
– Loại van: van bi
– Các kích cỡ của van: DN50 – DN65 – DN80 – DN100 – DN125 – DN150 – DN200
– Phi ống tương đương: phi60mm – phi73mm – phi90mm – phi114mm – phi141mm – phi168mm – phi219mm
– Vật liệu cấu tạo thân van: inox 304 – inox 316
– Gioăng làm kín: PTFE – Teflon
– Kiểu điều khiển: tay gạt, tay quay, điều khiển điện, điều khiển khí nén
– Kết nối đường ống: mặt bích
– Tiêu chuẩn kết nối: JIS, BS, DIN, ANSI
– Dạng van: 2 ngã, 3 ngã, 2 mảnh, 3 mảnh
– Áp lực làm việc: PN16
– Nhiệt độ tối đa: 0 – 180 độ C
– Môi trường sử dụng: nước, hóa chất, xăng dầu
– Công dụng chính: đóng mở và điều tiết
– Xuất xứ: Hàn Quốc, Đài Loan, China
– Bảo hành: 1 năm
b.Tìm hiểu cấu tạo van bi inox nối bích
Van bi inox mặt bích có cấu tạo cũng tương tự như nhũng dòng van bi khác gồm những bộ phận chính như sau:
– Thân: thân van được làm bằng inoxx 304 có độ cứng và bền cao, van có 2 mặt bích để tiếp nối với đường ống. Thân van là bộ phận chính dùng để nối ghép các chi tiết lại với nhau.
– Trục van: hay còn được gọi là ty van cũng được làm bằng inox, là bộ phận truyền lực điều khiển từ tay gạt hoặc tay quay xuống tới bi van giúp van đóng mở.
– Bi van: bi van được cấu tạo có dạng hình cầu, đục lỗ xuyên tâm đê cho lưu chất chảy qua. Bi van sẽ được làm bằng inox để tránh ăn mòn từ môi trường.
– Gioăng làm kín: bộ phận này được cấu tạo từ Teflon hoặc cao su PTFE chịu nhiệt độ tốt và các công dụng ngăn ngừa trào ngược lưu chất, giảm rò rĩ.
3.Công dụng của van bi inox mặt bích
Dòng van bi inox mặt bích có rất nhiều ưu điểm như sau:
- Cấu tạo đa dạng chắc chắn, có thể tháo rời từng chi tiết để sữa chữa hoặc thay thế
- Inox có thể sử dụng tốt cho những môi trường có tính chất ăn mòn cao như hóa chất và axit
- Kết nối mặt bích đem lại sự chắc chắn cần thiết cho van với đường ống dẫn
- Điều khiển bằng tay gạt và tay quay giúp người sử dụng dễ dàng trong khâu điều hành
- Ngoài ra van có thể lắp đặt bộ điều khiển tự động giúp van hoạt động nhanh chóng và dễ dàng hơn
- Dòng van bi có đặc điểm đóng mở nhanh, hoạt động bền bỉ
- Có đa dạng cấu tạo thân như dạng 2 mảnh, 3 mảnh, 3 ngã dạng chữ T và chữ L
4.Phân loại van bi inox nối bích hiện nay

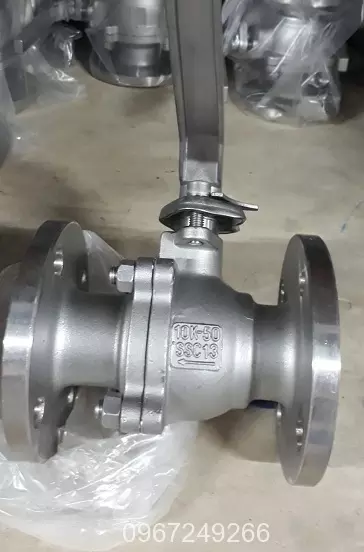

a.Van bi inox 2 ngã nối bích
Van bi 2 ngã mặt bích là dòng van thông dụng với công dụng có thể cho phép dòng chảy đi theo 2 hướng khác nhua, có thể gọi van theo chức năng là van 2 chiều tức là sử dụng theo chiều dòng chảy nào cũng được. Van có các loại kích thước từ DN50 – DN200 sử dụng điều khiển tay gạt tay quay và điều khiển tự động.
Thông số van bi inox 2 ngã nối bích:
- Loại van: van bi
- Kích cỡ: DN50 – DN200
- Cấu tạo: inox toàn thân
- Điều khiển: tay gạt – tay quay – điều khiển bằng điện và khí nén
- Dạng van: 2 ngã
- Kết nối: dạng mặt bích
- Áp lực làm việc: PN16
- Nhiệt độ tối đa: 0 – 180 độ
- Xuất xứ: Hàn Quốc – china

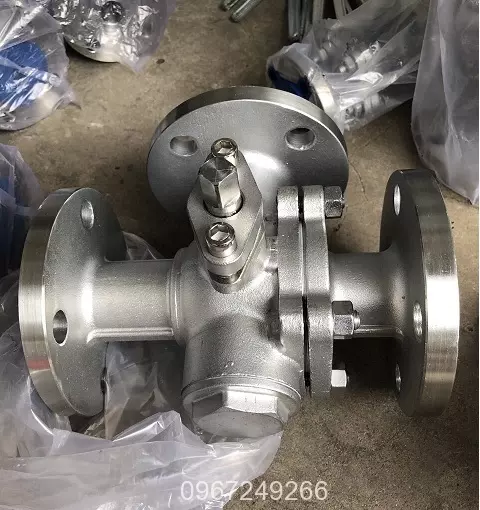

b.Van bi inox 3 ngã mặt bích
Van bi inox 3 ngã mặt bích là dòng van có 3 hướng chảy khác nhau, phù hợp cho những ứng dụng có kiểu dạng phân chia dòng chyar. Hiện nay loại van 3 ngã đang có 2 kiểu phân nhánh khác nhau là dạng chữ T và chữ L. Mỗi loại sẽ phân chia hướng chảy khác nhau phù hợp với yêu cầu của hệ thống.
Thông số van bi inox 3 ngã nối bích:
- Loại van: van bi
- Kích cỡ: DN50 – DN200
- Cấu tạo: inox toàn thân
- Điều khiển: tay gạt – tay quay – điều khiển bằng điện và khí nén
- Dạng van: 3 ngã
- Kiểu van: dạng chữ T hoặc chữ L
- Kết nối: dạng mặt bích
- Áp lực làm việc: PN16
- Nhiệt độ tối đa: 0 – 180 độ
- Xuất xứ: Hàn Quốc – china
