Van cánh bướm
Miễn phí vận chuyển
Mô tả

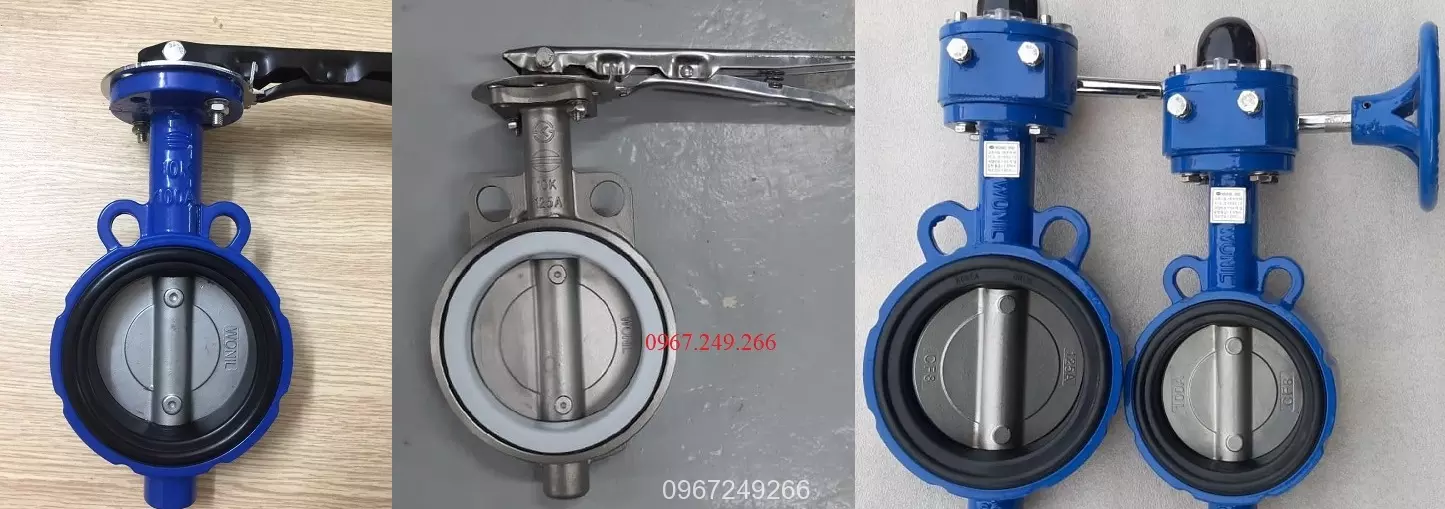

1.Van cánh bướm là gì?
Van cánh bướm hay còn được gọi tắt là van bướm, tên tiếng ANH là Buttefly Valve là một loại van thông dụng có chức năng dùng để đóng mở hoặc điều tiết lưu chất trong các hệ thống đường ống dẫn. Van có cánh van dạng đĩa hình đôi cánh bướm nên người ta gọi bằng tên dễ nhớ là van bướm.
Van bướm có cấu tạo đơn giản, hoạt động linh hoạt, nối lắp nhanh, dễ dàng thay thế, nó là một sản phẩm được có nhà máy, hệ thống ưu tiên lựa chọn hàng đầu ở mọi quốc gia. Van có đa dạng các loại kích cỡ từ DN40 – DN1000, kết nối với đường ống bằng phương pháp đa dạng hóa bằng dạng kẹp wafer hoặc mặt bích, vật liệu cấu tạo cũng rất phổ biến như gang, inox, thép và nhựa sử dụng được cho hầu hết tất cả các loại môi trường lưu chất hiện nay.
Van cánh bướm được điều khiển dạng cơ bằng kiểu tay kẹp hay còn gọi là mỏ vịt hoặc dạng tay quay vô lăng, giúp người sử dụng dễ dàng điều khiển nó, không mất quá nhiều sức lực cũng như thời gian đóng mở. Ngoài ra ở nhiều hệ thống cần sự đa dạng hóa, bộ phận cơ tay kẹp tay quay được thay thế bằng bộ moter điện hoặc bộ xilanh khí nén để giúp chúng ta dễ dàng kiểm soát van hơn.
Hiện nay công ty chúng tôi đang ưu tiên cung cấp và phân phối cho quý khách hàng sản phẩm van cánh bướm được nhập khẩu trực tiếp từ Korea – Hàn Quốc mang thương hiệu hãng sản xuất Wonil. Van có cấu tạo chắc chắn, độ bền cao, chất lượng tốt đã được các trung tâm kiểm nghiệm chặt chẽ.
Bạn muốn thông tin về sản phẩm hoặc tham khảo catalog hàng Wonil của chúng tôi liên lạc về số hotline 0967.249.266 để được tư vấn trực tiếp!!!
>>> Mời bạn tham khảo sản phẩm của chúng tôi: Van bướm tay gạt
2.Thông số kỹ thuật của dòng van cánh bướm
Chúng tôi xin cung cấp các thông số kỹ thuật bạn cần biết về dòng van cánh con bướm như sau:
- Loại van: Van bướm
- Chức năng: đóng mở và điều tiết
- Các size kích cỡ: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400, DN500, DN600, DN700, DN800, DN1000
- Vật liệu cấu tạo thân: inox 304, gang cầu, thép WCB, nhựa
- Trục và cánh van: inox 304
- Gioăng đệm: Teflon, PTFE
- Áp lực làm việc: PN16
- Nhiệt độ tối đa: 0 – 180 độ C
- Kết nối: mặt bích, wafer, clamp
- Điều khiển: tay gạt, tay quay, điều khiển điện, khí nén
- Môi trường; nước, hóa chất, xăng dầu
- Xuất xứ: Hàn Quốc, Đài Loan, China
- Bảo hành: 12 tháng
- Giấy tờ: đầy đủ
- Kho hàng: sẵn số lượng lớn
3.Tìm hiểu về cấu tạo của và nguyên lí hoạt động của van cánh bướm
a.Cấu tạo của van bướm
Cấu tạo của van cánh bướm cũng khá đơn giản gồm có 5 bộ phận chính như sau;
- Thân của van: thân van là bộ phận chính của van, bộ phận này liên kết các chi tiết khác lại với nhau, có 2 đầu dạng dẹp để kết nối với ống dẫn, tùy thuộc vào nhu cầu sử dụng mà thân van có cấu tạo khác nhau như inox, gang hoặc nhựa.
- Đĩa van: đĩa của van có hình dẹp kiểu cánh bướm, được làm từ inox và có thể đóng mở bằng 2 chiều khác nhau. Cánh van là bộ phận trực tiếp ngâm mình dưới lưu chất nên thường xuyên chịp áp lực và nhiệt độ tốc độ dòng chảy.
- Trục: trục của van là bộ phận truyền chuyển động từ bộ điều khiển xuống cánh van, chính vì chịu áp lực cao nên đa số trục van sẽ được làm bằng inox và các hợp kim cứng khác.
- Gioăng làm kín: bộ phận này dùng để làm kín van, không cho lưu chất trào ngược cũng như rò rĩ ra bên ngoài. Chúng thường được cấu tạo từ cao su cao cấp EPDM hoặc Teflon chịu nhiệt và ăn mòn tốt.
- Điều khiển: điều khiển sẽ tùy thuộc theo kích cỡ của van, đối vời những size nhỏ chúng được áp dụng bằng kiểu tay kẹp, đối với ống lớn cần sức lực nhiều sẽ được sự dụng điều khiển bằng tay quay vô lăng để giảm công sức vận hành. Đối với các hệ thống có quy mô lớn và nhiều tay gạt hoặc vô lăng được thay thế bằng bộ moter điện hoặc khí nén để hỗ trợ tối đa cho hệ thống.
b.Nguyên lí điều khiển van cánh bướm
Nguyên lí hoạt động của van không có gì qua phức tạp, chúng tôi đã cung cấp video và nội dung ở các bài viết trước nên hôm nay chỉ khái quát lại nội dung cơ bản như sau:
Trược hết khi van đang ở trạng thái ban đầu, tức cánh van đang đóng chúng ta bóp bộ phận tay kẹp ở đầu van đồng thời giữ và xoay van theo chiều ngược kim đồng hồ, lúc này lực tác động lên trục van khiến đĩa van từ từ xoay theo góc 90 độ với thân, đồng nghĩa van đã mở hoàn toàn. Muốn đóng van lại chúng ta cũng làm điều tương tự.
Đối với kiểu vô lăng tay quay lại càng dễ dàng hơn khi chúng đã được hỗ trợ các hệ thống bắng răng trợ lực giúp chúng ta nhẹ nhàng hơn ở kiểu xoay tròn. Ngoài ra ở chế bộ điều khiển tự động như dùng moter điện và đầu khí nén chúng được hoạt động theo cơ chế điều khiển trực tiếp từ các năng lượng sinh ra từ bộ điều khiển.
4.Tại sao nên sử dụng van cánh bướm
Van cánh bướm hiện nay là một dòng van công nghiệp thông dụng và hiệu quả nhất hiện nay trong các thiết bị đóng mở đường ống, van có đa dạng kích cỡ, chất liệu và dạng điều khiển khác nhau, có thể kết nối với các bộ phận trợ lực riêng giúp van nâng cao khả năng tự động hóa, hoàn thiện tuyệt đối.
Van được sử dụng cho tất cả các loại môi trường như nước sạch, nước thải, hóa chất, xăng dầu, khí hơi nén…và được lắp đặt trong các nhà máy thủy điện, nhiệt điện, hồ chứa, bể chứa, lắp đặt trong các hệ thống nuôi trồng, chăn nuôi, sản xuất chế biến các loại nhà máy đồ ăn, thực phẩm, chế tạo ô tô, đóng tàu, phòng thí nghiệm, nghiên cứu sinh học…
5.Phân loại van cánh bướm trên thị trường hiện nay
a.Phân loại van bướm theo cấu tạo
Hiện nay van cánh bướm có các cấu tạo chính như sau:

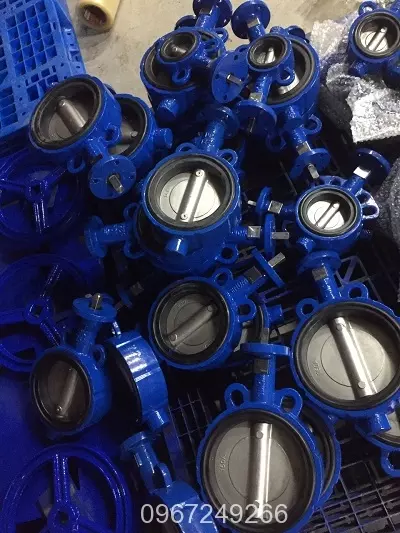

- Van bướm thân gang cánh inox
- Van bướm toàn thân inox
- Van cánh bướm nhựa
- Van cánh bướm thép WCB
Mỗi loại cấu tạo chúng sẽ được dành riêng cho những môi trường và điều kiện làm việc khác nhau, ví dụ như đối với loại thân gang chúng được sử dụng cho nước sạch, nước thải đã qua xử lí, còn đối với inox chúng được lắp đặt để đóng mở cho các nhà máy chế biến sản xuất phải tiếp xúc với hóa chất và chất ăn mòn, nơi có nhiệt độ và áp suất cao.
b.Phân loại van cánh bướm kiểu điều khiển
Dạng điều khiển hiện tại của van cánh bướm cũng rất đa dạng, chúng được phân chia ra cho phù hợp với từng size kích cỡ khác nhau. Các loại điều khiển chính của van bướm bao gồm:
- Van bướm tay gạt
- Van cánh bướm tay quay vô lăng
- Van bướm điều khiển điện
- Van bướm điều khiển khí nén
- Van bướm tín hiệu điện
Đối với các dòng van điều khiển tự đọng, chúng ta có thể lựa chọn kiểu điều khiển khác nhau, với bộ điện chúng sẽ được hoạt động bằng dòng điện 2 pha và 3 pha, khí nén sẽ cần cung cấp áp khí nén từ 3bar trở lên để điều khiển van. Ngoài ở chế độ đóng mở 90 độ ra chúng còn có thêm chức năng tuyến tính giúp chúng ta dễ dàng điều tiết lưu chất cho các ứng dụng chiết rót.
c.Phân chia theo xuất xứ
Không thiếu gì các hãng sản xuất van bướm hiện nay, ở châu Á, châu Âu đều có rất nhiều nước phân phối loại van này, chúng tôi xin kể đến một số hãng sản xuất như sau:
- Van bướm Wonil
- Van bướm Samwoo
- Van bướm Toyo
- Van bướm Emico
- Van cánh bướm AUT
- Van cánh bướm Kitz
- Van bướm Tomoe
6.Giới thiệu địa chỉ mua van cánh bướm giá rẻ và chất lượng
Hiện tại chúng tôi đang là nhà phân phối độc quyền các sản phẩm van công nghiệp của hãng Wonil Hàn Quốc, van đạt chất lượng cao, uy tín chất lượng đã qua nhiều năm kiểm nhận từ khách hàng, chúng tôi xin chắc chắn 100% hàng chính hãng bảo hành tuyệt đối 1 năm từ nhà sản xuất, cung cấp đầy đủ các loại giấy tờ xuất nhập như CO, CQ, PAKING LIST và hỗ trợ vẫn chuyển toàn quốc.
Thông tin liên hệ mua hàng:
CÔNG TY TNHH THƯƠNG MẠI TUẤN HƯNG PHÁT
VPGD: Số 25 Liền kề 13 khu đô thị Xa La, Hà Đông, Hà Nội
Hotline: 0967.249.266
Email: Son@tuanhungphat.vn
