Van cầu điều khiển khí nén

1.Van cầu điều khiển khí nén là gì?

Van cầu điều khiển khí nén là một loại van công nghiệp có tên tiếng Anh là Controls globe valve with pneumatic actuator có chức năng dùng để đóng mở hoặc điều tiết các loại dòng chảy đi qua đường ống.

Van có cấu tạo gồm 2 bộ phận chính đó là thân van kết nối trực tiếp với bộ khí nén, giúp van có thể thay thế con người điều khiển và đóng mở nhanh hơn, hiệu quả và tiết kiệm thời gian.

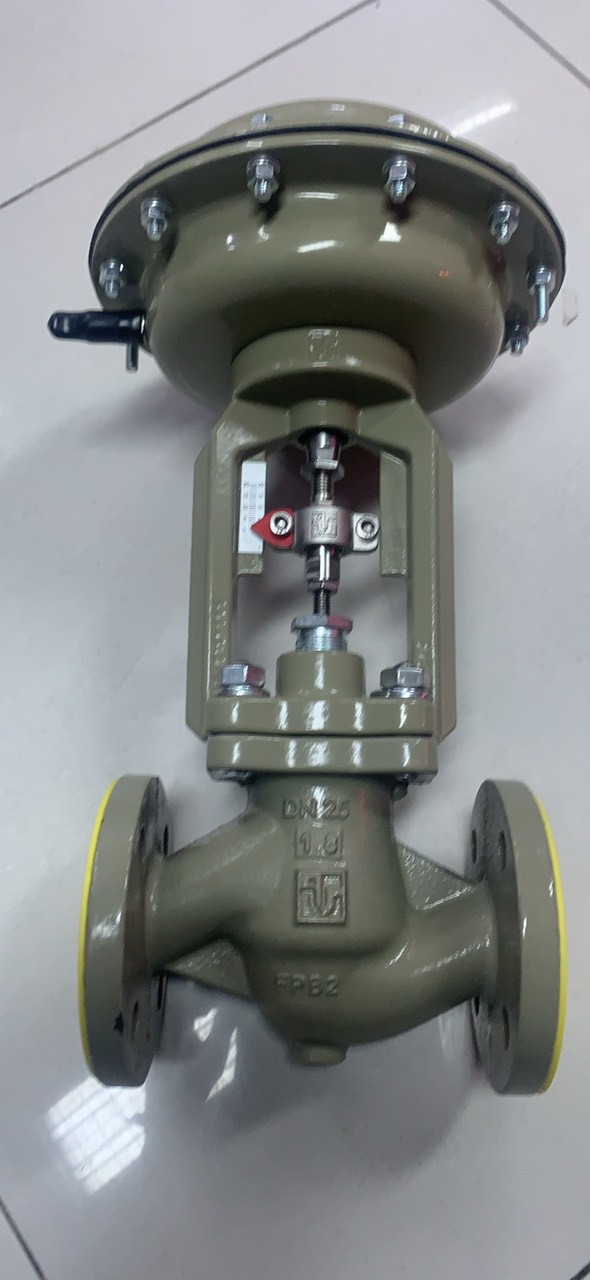

Van cầu điều khiển khí nén
Van cầu điều khiển khí nén

Tùy thuộc vào nhu cầu sử dụng của từng loại môi trường mà thân của van có thể làm từ nhiều cấu tạo khac nhau nhưng chủ yếu chúng được làm từ gang và inox, bởi 2 chất liệu có tính bền, chắc chắn, chịu được áp lực và nhiệt độ tương đối cao.

>>>Xem thêm chi tiết danh mục: Van điều khiển khí nén

2.Tìm hiểu đôi chút về cấu tạo của van cầu đóng mở bằng khí nén

Dựa trên hình ảnh thực tế chúng ta có thể chia van cầu khí nén thành 2 bộ phận riêng biệt khác nhau đó là:

a.Thân van cầu

Thân van cầu được cấu tạo từ hợp kim cứng như inox ,gang hoặc thép. Chúng có nhiều dạng khác nhau dựa trên từng nhà sản xuất và chủ yếu là dạng chữ ngã ( yên ngựa ) dạng bầu và chữ Y.

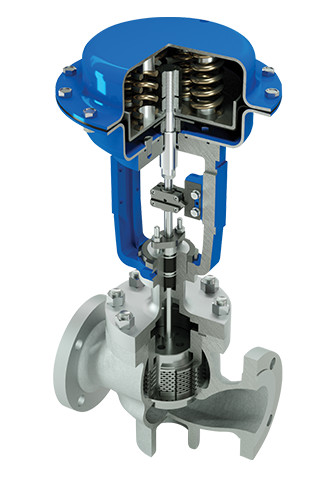

Cấu tạo của van cầu khí nén
Cấu tạo của van cầu khí nén

Thân van cầu gồm có cấu bộ phận chính như ty van, đĩa van, gioăng làm kín và bề mặt lắp đặt. Kiểu nối lắp của van phụ thuộc theo kích cỡ, đối với các size van nhỏ sẽ từ DN15 – DN50 là nối ren và DN50 trở lên sẽ áp dụng phương thức mặt bích kẹp để gia tăng độ chắc chắn cho van.

Loại van này chuyên dụng cho những dòng chất lỏng có tính ăn mòn cao, nhiệt và áp suất lớn nên người ta không lắp van theo chiều ngang mà chọn lắp kiểu xiên hoặc góc. Bởi vì khi van nằm ngang trên đường ống, dòng lưu chất sẽ bị đọng lại nếu không sử dụng nữa trong 1 thời gian dài sẽ tồn dư chất, tăng tốc độ oxi hóa hỏng van hơn.

Xem thêm:   Các hư hỏng thường gặp ở van điện từ

b.Bộ phận điều khiển khí nén

Bộ phận điều khiển khí nén hay còn gọi là bộ phận truyền động khí nén, đây được coi là đầu não của van, chúng đươc kết nối trực tiếp với thân van bằng các trục – gai ốc và bulong để có thể điều khiển van, đầu khí nén nhận nguồn cấp khí từ bên ngoài và sẽ hoạt động tạo nên áp lực chuyển động đến trục của van cầu khiến van đóng mở theo ý muốn.

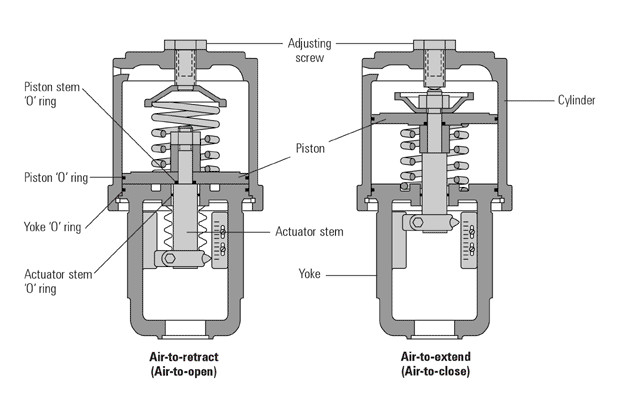

Cấu tạo bộ truyền động khí nén
Cấu tạo bộ truyền động khí nén

Bộ khí nén có cấu tạo vỏ ngoài bằng hợp kim nhôm chống ăn mòn, đạt tiêu chuẩn IP67 chống bám bụi và rỉ sét rất tốt. Ngoài ra ngoài chế độ đóng mở ON/OFF ( tức toàn phần ) thì van có thể điều khiển thân theo dạng tuyến tính ( đóng mở theo góc độ ) bởi gắn thêm bộ tuyến tính Pneumatic Positioner.

>>>>Sản phẩm tương tự của chúng tôi: Van bi điều khiển khí nén

3.Van cầu điều khiển khí nén hoạt động như thế nào?

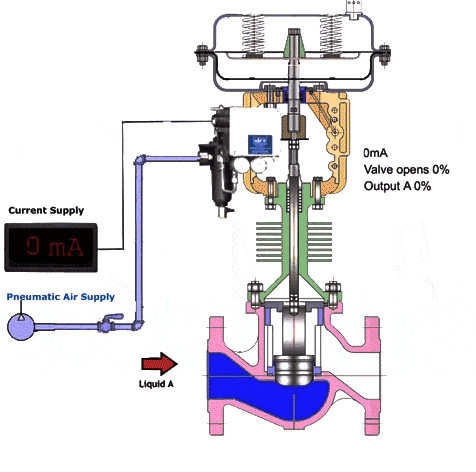

Nguyên lí hoạt động của van cầu điều khiển khí nén
Nguyên lí hoạt động của van cầu điều khiển khí nén

+ Chu kỳ đóng van (đóng hoàn toàn)

Nguồn cấp khí nén cho cơ cấu chấp hành, áp suất khí nén đẩy pít-tông hoặc màng ngăn bằng một lực vượt qua lực đàn hồi của lò xo, lực này sẽ nén pít-tông hoặc màng ngăn dọc theo trục van đến cuối hành trình, và van đóng hoàn toàn.

+ Chu kỳ mở van (mở hoàn toàn

Khi chúng ta ngừng cung cấp khí nén và chuyển sang trạng thái mở, khí nén sẽ thoát ra ngoài qua khe hở trên van điện từ. Lực đàn hồi của lò xo đẩy pít tông hoặc màng ngăn kéo trục van lên, van mở hoàn toàn.

+ Chu trình điều tiết (mở / đóng một phần)

Đây là những chu kỳ nhỏ trong chu kỳ mở và đóng. Trong chu trình này, áp suất của khí nén chỉ đẩy piston hoặc màng ngăn di chuyển một khoảng ngắn hơn so với hành trình đóng / mở toàn phần của van, mục đích là để đóng / mở một phần đĩa van để điều khiển và điều tiết dòng chảy.

>>>Tin tức liên quan: Xi lanh khí nén

4.Đánh giá nhận xét về dòng van cầu đóng mở bằng khí nén

Ưu điểm của van cầu điều khiển bằng khí nén là về bản chất nó rất an toàn, tức là không có nguy cơ cháy nổ nguy hiểm và có thể cung cấp một lực lớn để đóng van chống lại sự chênh lệch áp suất cao.

Xem thêm:   Nguyên nhân đứt cáp quang biển, bạn đã biết?

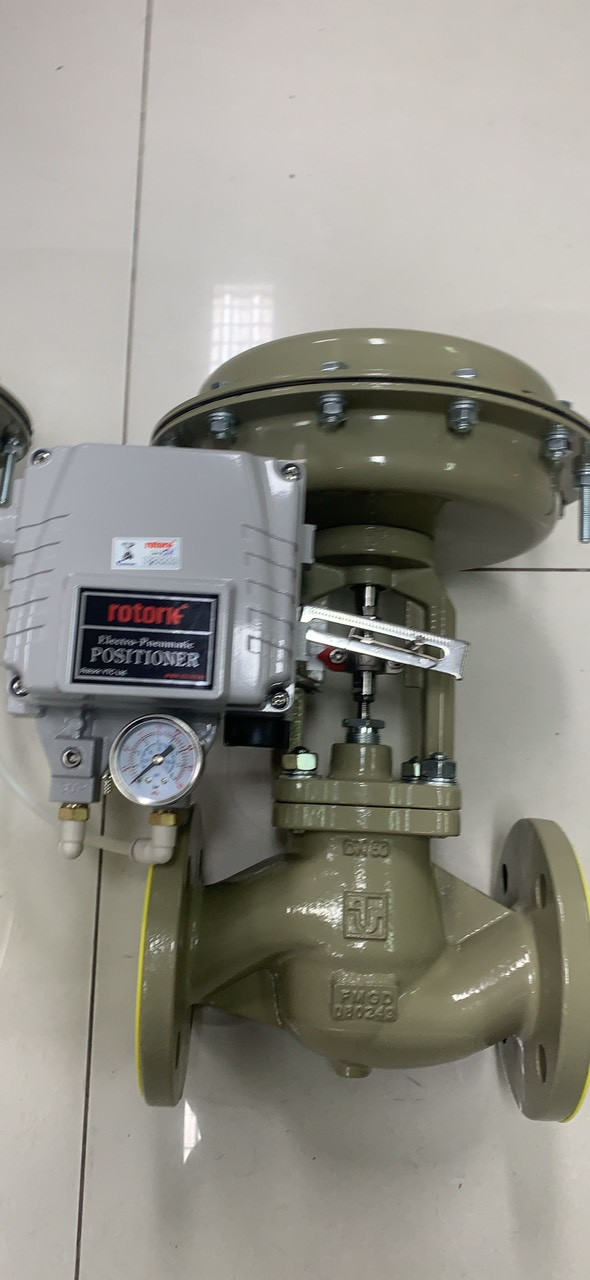

Van cầu điều khiển khí nén tuyến tính
Van cầu điều khiển khí nén tuyến tính

a.Ưu điểm

– Khả năng tắt mở tốt

– Khả năng điều tiết dòng chảy tốt

– Hành trình đóng mở của van ngắn hơn van cổng.

– Cấu trúc đơn giản, sản xuất và bảo trì thuận tiện

– Với đĩa không gắn vào trục van, van có thể được sử dụng như một van một chiều

b.Nhược điểm

– Chất lỏng đi qua bị giảm áp suất đáng kể

– Với hệ thống áp suất cao, việc đóng van rất khó khăn do áp suất chất lỏng tác động lên đĩa.

– Van không phù hợp với môi trường chất lỏng dạng hạt, độ nhớt thấp

– Giá thành cao hơn các loại van khác cùng kích thước

5.Van cầu điều khiển khí nén được lắp đặt ở đâu?

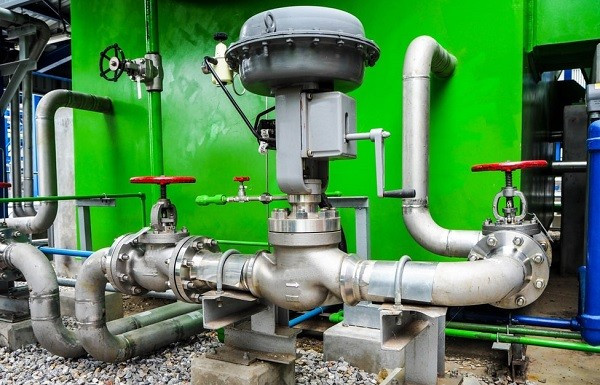

Lắp đặt van cầu khí nén cho các ứng dụng đóng mở
Lắp đặt van cầu khí nén cho các ứng dụng đóng mở

Các ứng dụng đa dạng của van cầu hoạt động bằng khí nén cho phép các van này được sử dụng với các chất lỏng phổ biến nhất, bao gồm nước, hơi nước nóng, khí nén, khí và các chất lỏng ăn mòn khác.

Sau đây là một số ứng dụng tiêu biểu của van cầu:

– Hệ thống nước làm mát cần điều tiết lưu lượng để tiết kiệm chi phí

– Hệ thống dầu nhiên liệu mà việc điều chỉnh lưu lượng là rất quan trọng.

– Nước, hóa chất, khí ngưng tụ và hệ thống thoát nước

– Lỗ thông hơi, ống thông hơi chính và ống dẫn nhiệt

– Hệ thống bôi trơn tuabin

Sau khi tham khảo những thông tin trên, nếu bạn có thắc mắc cần được giải đáp hoặc cần tư vấn lựa chọn loại van khí nén phù hợp, hãy liên hệ với chúng tôi theo hotline: 0967.249.266 hoặc gửi về hòm thư email son@tuanhungphat.vn

Không chỉ phân phối van chính hãng, chúng tôi còn tư vấn miễn phí, hỗ trợ khách hàng nhiệt tình tìm van phù hợp nhất với nhu cầu của bạn, với giá cả phải chăng nhất.
