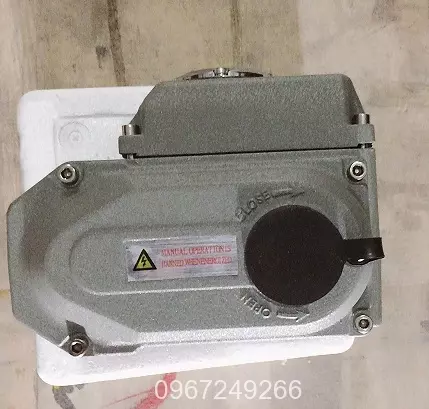

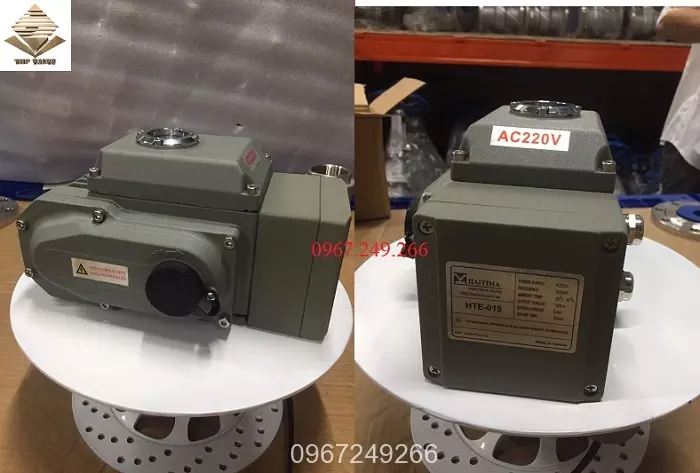

Động cơ điều khiển điện Haitima Đài Loan

1.Giới thiệu động cơ điều khiển điện Haitima Đài Loan

Động cơ điều khiển điện hay còn gọi là bộ moter điện được chúng tôi nhập khẩu trực tiếp tại nhà máy Haitima xuất xứ Taiwan – Đài Loan có chất lượng và giá thành khá ổn định, bộ điện được lắp đặt vào các loại van cơ để giúp van hoạt động đóng mở và điều tiết nhanh chóng, hiệu quả và dễ dàng hơn.

Bộ điều khiển điện Haitima của Đài Loan sử dụng nguồn điện thông dụng 24VDC, 220VAC để điều khiển van, bộ điện có 2 dạng đóng mở chính là dạng đóng mở toàn phần ON/OFF và đóng mở tuyến tính tức theo góc độ.

Đối với thị trường hiện nay đầu điện Haitima được sử dụng để lắp đặt chủ yếu cho các loại van cơ như van bướm, van bi, van cầu. Chúng được sử dụng rộng rãi cho các ngành nước hiện nay điển hình như trong các nhà máy chế biến, sản xuất, tiêu dùng… trong các hệ thống cung cấp nước sinh hoạt, nước thải, bể chứa, hệ thống PCCC.

Nhấc máy gọi ngay tới hotline: 0967.249.266 hoặc gửi về phòng gmail son@tuanhungphat.vn để được tư vấn và báo giá nhanh nhất!!!

2.Thông số kỹ thuật và catalog bộ điều khiển điện Haitima Đài Loan

1. Các loại kích cỡ: HTE002, HTE003, HTE005, HTE008, HTE010, HTE015, HTE020, HTE040, HTE060, HTE100.
2. Thân vỏ bộ điện: hợp kim nhôm tiêu chuẩn IP67
3. Điện áp sử dụng: 24VDC, 220VAC, 380VAC
4. Dạng đóng mở: ON/OFF và tuyến tính
5. Tín hiệu tuyến tính: 4 – 20mA
6. Công dụng chính: điều khiển đóng mở và điều tiết lưu chất
7. Lắp đặt cho: các loại van bướm, van bi, van cổng
8. Hãng sản xuất: Haitima
9. Xuất xứ: Haitima – Đài Loan
10. Tình trạng kho hàng: còn rất nhiều
11. Giấy tờ xuất nhập: CO, CQ đầy đủ
12. Bảo hành: 1 năm do lỗi sản xuất

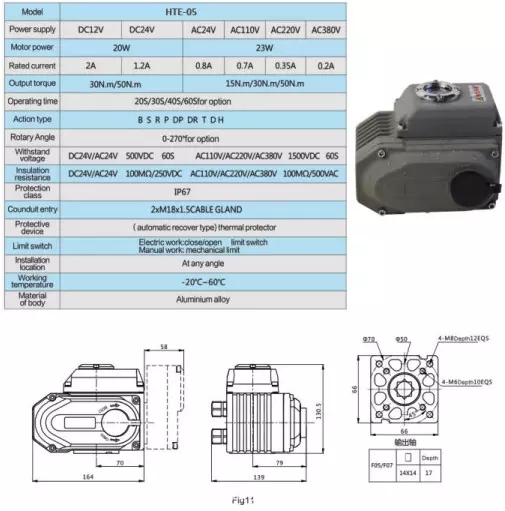

Cung cấp một số hình ảnh về về catalog của động cơ điều khiển điện Haitima Đài Loan

3.Phân tích cấu tạo bộ điều khiển điện Haitima Đài Loan

Đối với thị trường hiện nay có 2 dạng hoạt động đóng mở đó là dạng ON/OFF (đóng mở hoàn toàn) và bộ điện tuyến tính (đóng mở theo nhiều góc độ khác nhau). Cả 2 đều có chung 1 mục đích đó là đóng mở các van công nghiệp. Và cả 2 có cấu tạo cũng không quá nhiều sự khác biệt. Cụ thể bao gồm các chi tiết chính như:

 – Thân – Nắp bộ điện: Là chi tiết bao quanh các chi tiết khác nằm trong. Được chế tạo từ vật liệu nhôm nguyên khối, bên ngoài phủ sơn tính điện. Giúp bảo về bộ điện khỏi tác nhân bên ngoài.

 – Motor điện: Là bộ phận nhận nguồn điện từ bảng mạch và tạo ra lực momen xoắn để điều khiển van vận hành.

 – Bảng mạch điện: là bộ phận tiếp nhận điện nguồn  và chuyền nguồn điện đến motor điện tạo momen xoắn.

 – Bánh răng chuyền cấp: Là bộ phận nhận lực momen xoắn từ motor sinh ra và chuyền tác động xoay xuống trục – đĩa van.

 – Công tắc giới hạn hành trình: Là bộ phận giúp ngắt nguồn điện từ bảng mạch đến motor điện khi van hoạt động tại trạng thái đóng mở hoàn toàn. Tránh om điện, chập điện.

 – Công tắc hiển thị hành trình: Là bộ phận giúp người vận hành quan sát trạng thái hiện tại của van tại thời điểm kiểm tra.

 – Bộ tuyến tính (chỉ dạng tuyến tính mới có): Là bộ phận điều khiển van hoạt động theo nhiều góc độ khác nhau. Nhận tín hiệu điều chỉnh 4 – 20mA để điều chỉnh.

Ngoài ra còn một số chi tiết quan trọng khác nữa như:

– Tụ điện.

– Gioăng làm kín.

– Bộ phận điều khiển vận hành thủ công.

4.Tác dụng của động cơ điều khiển điện Haitima Đài Loan

– Bộ điện Haitima có khả năng sinh ra monen xoắn lớn, kết hợp vơi van cơ giúp van đóng mở nhanh, linh hoạt và tiện lợi.

– Thay thế kiểu điều khiển thủ công bằng tay gạt và tay quay, giúp hỗ trợ tối đa thời gian và công sức cho người sử dụng.

– Được chế tạo trên dây chuyền công nghệ hiện đại, tiên tiến đạt tiêu chuẩn Châu Âu đã được các cơ quan thẩm quyền tin tưởng lựa chọn.

– Đối với lớp vỏ được phun lớp sơn bảo vệ đạt tiêu chuẩn IP67 kháng bụi và kháng nước hiệu quả.

– Sử dụng nguồn điện áp phor biến trên thị trường hiện nay là 24V, 220V, 380V nên dễ dàng lắp đặt ở nhiều vị trí khác nhau.

– Có đầy đủ kích cỡ để lắp cho tất cả các size của van bướm van van bi.

– Gía thành của dòng này ổn định hơn bộ điều khiển điện Kosaplus Hàn Quốc.

– Được công ty TNHH Tuấn Hưng Phát phân phối nên quý khách có thể hoàn toàn yên tâm về mặt chất lượng và bảo hành.

5.Các loại van sử dụng Động cơ điều khiển điện Haitima của Đài Loan

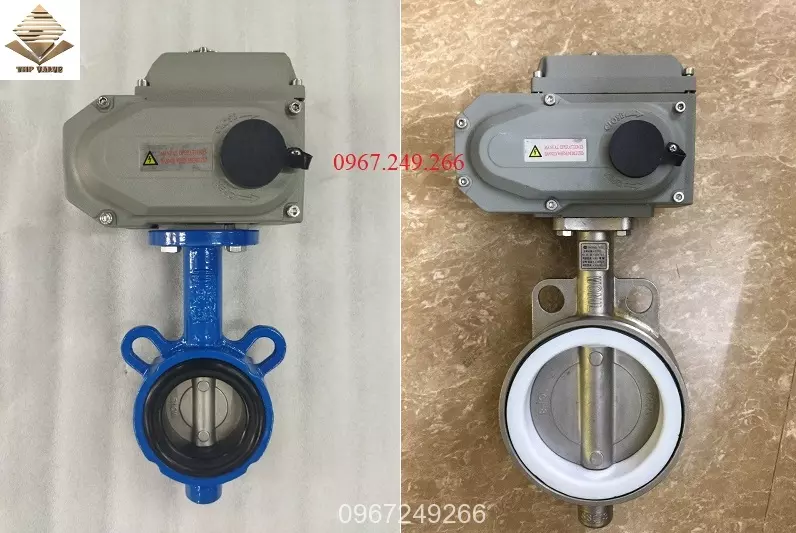

a.Van bướm điều khiển điện Haitima Đài Loan

Dòng van bướm cơ học thiết kế có đĩa van hình tròn cánh bướm. Van hoạt động dựa vào nguyên tắc xoay chuyển 90^o của đĩa van. Khi van ở trạng thái mở hoàn toàn cho phép dòng lưu chất có thể di chuyển qua 2 hướng đối lập nhau. Được điều khiển hoạt động bằng bộ điện Haitima. Phù hợp lắp đặt cho các hệ thống tự động hóa công nghiệp.

• Loại van: Van bướm điều khiển điện
• Kích cỡ van bướm: DN40 ~ DN300
• Thân van: Gang, thép, inox, nhựa
• Cánh van: Gang, thép, inox 304SS
• Lớp lót: EPDM. Teflon
• Thân vỏ bộ điện: Hợp kim nhôm sơn phủ epoxy
• Tiêu chuẩn chống nước: IP67
• Điện áp: 220VAC, 24VDC, 380V
• Hoạt động: ON/OFF hoặc tuyến tính
• Áp lực: PN10, PN16
• Nhiệt độ: -20 ~ 180 độ C
• Kết nối: Dạng kẹp wafer hoặc mặt bích
• Tiêu chuẩn mặt bích: JIS10K, BS, ANSI, DIN
• Ứng dụng: Nước, Hơi, Khí, Gas, Xăng dầu…
• Xuất xứ: Kosaplus – Hàn Quốc

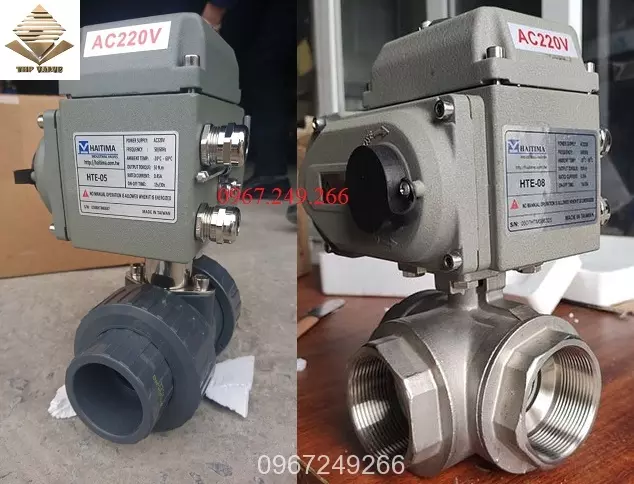

b.Van bi đóng mở bằng điện Haitima Đài Loan

Là dòng van bi cơ học với thiết kế có bi van được gia công khoan lỗ xuyên tâm. Van có thể van bi nhựa, van bi inox, van bi gang tùy vào yêu cầu là gì mà lựa chọn dòng van phù hợp. Van được sử dụng khá phổ biến cho nhiều hệ thống công trình hiện nay. Điển hình là các hệ thống tự động hóa dây chuyền.

• Dạng van: van bi điều khiển điện
• Loại van: van 2 thân 2PC, 3 thân 3PC
• Kích cỡ: DN15 ~ DN150
• Chất liệu chế tạo thân van: Inox 304(CF8), Inox 316, Gang
• Chất liệu chế tạo đĩa, trục van: Inox 304(CF8), Inox 316
• Gioăng làm kín: Teflon (PTFE)
• Nhiệt độ làm việc: Max 180 độ C
• Áp suất làm việc: 10K, 16k
• Kiểu kết nối: Lắp bích, lắp ren, hàn
• Điện áp hoạt động: 24V, 220V
• Dạng hoạt động: ON/OFF, Tuyến tính (Có thiết bị hỗ trợ đóng mở bằng tay khi mất điện)
• Tiêu chuẩn chống thấm: IP67
• Thời gian vận hành một chu kỳ đóng mở: 10 ~ 20s
• Công suất bộ điều khiển điện: 20 ~ 140W
• Hãng sản xuất: Kosaplus
• Xuất xứ: Hàn Quốc
• Thời gian bảo hành: 12 Tháng

6.Bạn đã có đơn vị mua đầu điều khiển điện Haitima Đài Loan chưa?

Giới thiệu tới các bạn công ty TNHH Tuấn Hưng Phát đang là đơn vị hàng đầu của miền Bắc về cung cấp van công nghiệp, chúng tôi đã trải qua hơn 12 năm king nghiệm, thấu hiểu được suy nghĩ và những mong muốn của khách hàng chúng tôi luôn cố gắng hoàn thiện hơn nữa để được phục vụ các bạn nhanh và hài lòng nhất.
